Produkttyp	Akku-Rasenmäher
Marke	WORX
Modell	WG779E.9
Schnittbreite	34 cm
Schnitthöhe	20–70 mm, 6 Stufen
Fangkorbvolumen	30 L
Raddurchmesser vorne/hinten	160 mm / 180 mm
Stromversorgung	Lithium-Ionen-Akku 40 V (2 x 20 V max), Kapazität 2,5 Ah oder 4,0 Ah
Ladegerät	WA3869 (Eingang 100–240 V, Ausgang 20 V, 2,0 A) oder WA3883 (doppelter Anschluss)
Ladezeit	Ca. 2,5 h (2,5 Ah) oder 2 h (4,0 Ah)
Gewicht (mit Akku)	12,1 kg
Leerlaufdrehzahl	3300 / 3500 tr/min
Schalldruckpegel	76,5 dB(A)
Schallleistungspegel	87,76 dB(A)
Hand-Arm-Vibration	3,246 m/s² (Unsicherheit K = 1,5 m/s²)
Schnittmodi	ECO (Gras ≤ 20 mm) und TURBO (dichtes oder hohes Gras)
Sicherheit	Sicherheitsschlüssel, Sicherheitsklappe, Motorstopp bei Loslassen des Hebels
Füllstandsanzeige des Korbs	Ja, Füllstandsanzeige (Deckel schwimmt/sinkt)
Klappbarer Griff	Ja, für senkrechte Aufbewahrung
Wartung	Schärfen und Auswuchten des Messers, Reinigung des Gehäuses

Häufig gestellte Fragen - WG779E.9 WORX

Wie lade ich die Akkus des Rasenmähers WG779E.9 ?

Die Akkus werden ungeladen geliefert. Laden Sie sie vor der ersten Verwendung vollständig mit dem mitgelieferten Ladegerät auf. Schließen Sie das Ladegerät an eine 100–240-V-Steckdose an und stecken Sie jeden Akku in sein Fach. Die rote Leuchte zeigt den Ladevorgang an; die grüne Leuchte zeigt vollständige Ladung an. Laden Sie immer beide Akkus gleichzeitig.

Wie stelle ich die Schnitthöhe ein ?

Stoppen Sie den Rasenmäher und entfernen Sie den Sicherheitsschlüssel. Verwenden Sie den Verstellhebel (Markierung 9), um eine der 6 Höhenpositionen von 20 mm (niedrigste) bis 70 mm (höchste) auszuwählen. Berühren Sie während der Einstellung nicht das Messer.

Was tun, wenn der Rasenmäher nicht startet ?

Überprüfen Sie, ob der Sicherheitsschlüssel richtig eingesetzt ist. Stellen Sie sicher, dass beide Akkus korrekt installiert und vollständig geladen sind. Wenn die Betriebsanzeige aus ist, ist ein Akku falsch installiert oder defekt. Lassen Sie den Schalthebel los und versuchen Sie es erneut.

Wie leere ich den Fangkorb ?

Stoppen Sie den Rasenmäher und entfernen Sie den Sicherheitsschlüssel. Heben Sie die Sicherheitsklappe an, greifen Sie den Korbgriff und ziehen Sie ihn nach hinten heraus. Schütteln Sie das Gras nach unten im Korb. Setzen Sie den Korb wieder ein, indem Sie ihn leicht hineindrücken, bis er einrastet.

Welche Schnittmodi sind verfügbar ?

Der Rasenmäher bietet zwei über das Einstellrad wählbare Modi:
- ECO-Modus: für tägliches Mähen von Gras mit einer Höhe ≤ 20 mm, spart Akku.
- TURBO-Modus: für dichtes oder überwucherndes Gras, maximale Leistung.

Wie pflege ich das Messer ?

Zum Schärfen des Messers entfernen Sie den Sicherheitsschlüssel und schrauben Sie die Messerschraube ab. Spannen Sie das Messer in einen Schraubstock ein und feilen Sie die Schneidkanten unter Beibehaltung des ursprünglichen Winkels. Überprüfen Sie die Auswuchtung, indem Sie das Messer auf einen horizontalen Schraubendreher legen: Wenn eine Seite nach unten zeigt, feilen Sie diese Seite. Ersetzen Sie das Messer alle 2 Jahre oder nach 50 Betriebsstunden.

Was ist die maximale Schnittfläche ?

Mit zwei vollständig geladenen Akkus variiert die Schnittfläche je nach Bedingungen. Bei feinem, trockenem Gras, das von 7 cm auf 5 cm Höhe geschnitten wird, beträgt die maximale Fläche etwa 280 m² (Modell WG779E). Bei sehr feinem Gras kann sie bis zu 280 m² erreichen. Reduzieren Sie die Schubgeschwindigkeit für bessere Ergebnisse.

Wie lagere ich den Rasenmäher ?

Stoppen Sie den Rasenmäher, entfernen Sie den Sicherheitsschlüssel und reinigen Sie das Gehäuse mit einer weichen Bürste. Klappen Sie den oberen Griff durch Drücken der Entriegelungstaste herunter. Lagern Sie den Rasenmäher aufrecht an einem trockenen Ort. Legen Sie keine schweren Gegenstände darauf.

Was bedeutet das Blinken der Betriebsanzeige ?

Die Betriebsanzeige zeigt den Zustand der Akkus an:
- 5 grüne Leuchten: Akkus voll.
- 2-4 Leuchten: Restladung.
- 1 Dauerlicht: mindestens ein Akku leer.
- Keine Leuchte: Akku falsch installiert oder defekt.
- 2-maliges Blinken: Akku zu stark entladen.
- 3-maliges Blinken: Akku heiß (warten, bis er abkühlt).
- 4-maliges Blinken: Überlast (Schnitthöhe erhöhen oder langsamer mähen).

Ist der Rasenmäher für geneigtes Gelände geeignet ?

Ja, aber mit Vorsicht. Mähen Sie quer zum Hang, niemals bergauf oder bergab. Bleiben Sie im Gleichgewicht und vermeiden Sie steile Hänge. Lassen Sie den Stopphebel los, wenn Sie einen steinigen Bereich überqueren. Tragen Sie rutschfeste Schuhe.

BEDIENUNGSANLEITUNG WG779E.9 WORX

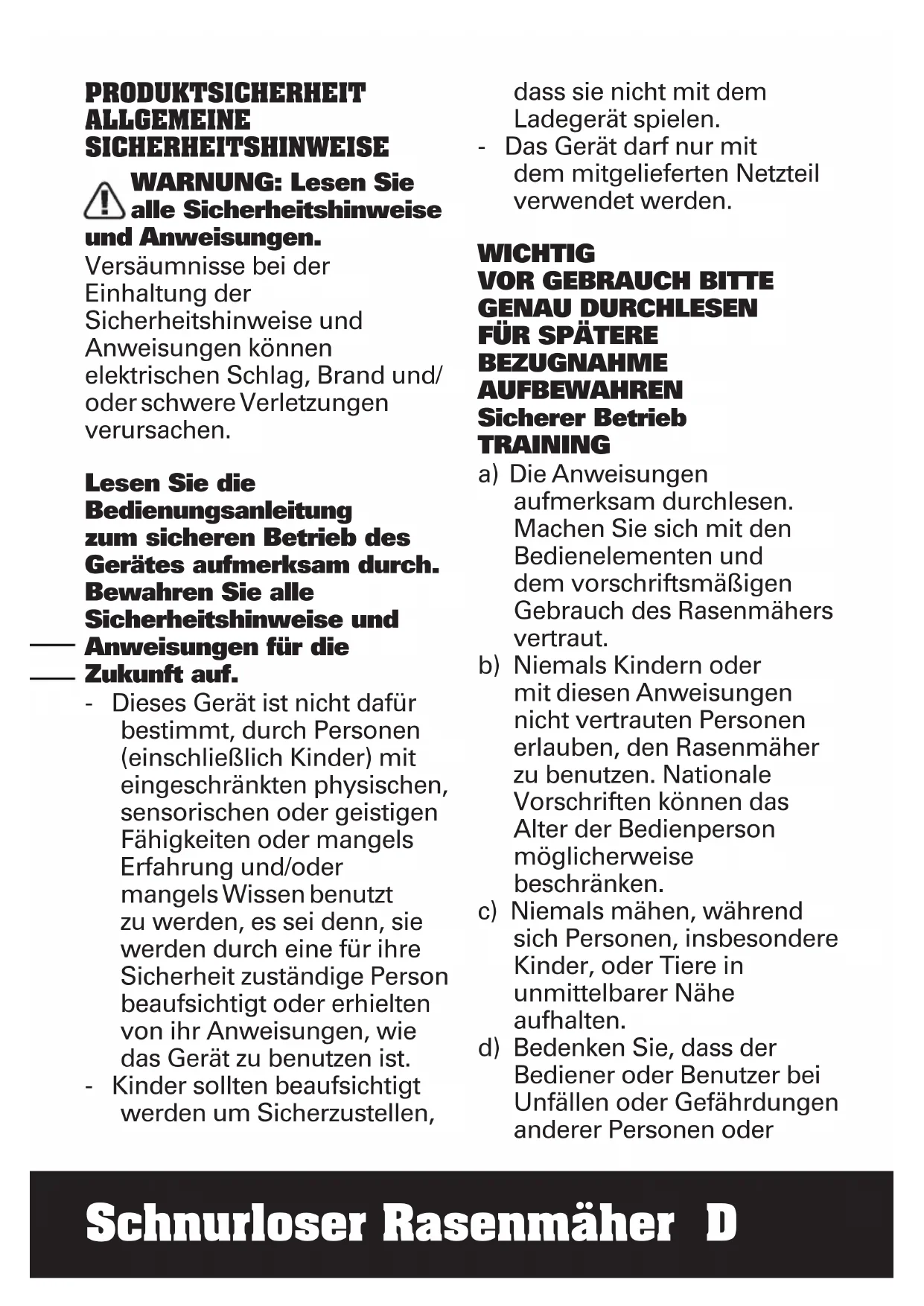

PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden um Sicherzustellen,

dassie nichtmit dem Ladegeratspielen.

• Das Gerätarf nur mit demmitgeliefertenNetzteil verwendet werden.

WICTIG

VOR GEBRAUCH BITTE GENAU DURCHLESEN

FÜR SPÄTEREBEZUGNAHMAUFBEWAHRE

Sicherer Betrieb TRAINING

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschrifsmäßigen Gebrauch des Rasenmachers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht verbrauten Personen erlauben, den Rasenmacher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Niemals mühen, während sich Personen, insbesondere Kinder, oder Tiere in unmittelbarer Höhe aufhalten.
d) Bedenken Sie, dass der Bediener oder Benutzer bei Unfallen oder Gefährdungen anderer Personen oder

Schnurloser Rasenmäher D

deren Eigentum die Verantwortungträgt!

VORBEREITUNG

a) Tragen Sie beim Mahen stets festes Schuhwerk und eine lange Hose. Den Rasenmacher nicht barfuß oder mit offenen Sandalen benutzen.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden können.
c) Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden. Tauschen Sie beschädigte und unleserliche Etiketten aus.

BETRIEB

a) Nur bei Tageslicht oder gutem künstlichen Licht mAHen.
b) Nach Möglichkeit nicht in nassem Gras arbeiten.
c) Auf schrägen Flächen stets auf sicheren Tritt achten.

d) Gehen Sie; rennen Sie niemals mit dem Gerät;
e) Mähen Sie bei Rotormaschinen mit Rädern Abhängeneiemals auf hinaus oder hinab, sondern immer seitlich am Hang entlang;
f) Beim Richtungswechsel an Abhängen außerst vorsichtig sein.
g) Keine besonderss steilen Abhängemahen.
h) Beim Rückwartsgeben oder Ziehen des Rasenmabers außerst vorsichtig sein.
i) Die Messer müssen stehen, wenn der Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport vom und zu dem zu mahenden Bereich.
j) Den Rasenmäher auf keinen Fall mit defekten Schutzvorrichtungen oder Schutzblechen, oder ohne ordnungsgemäß montierte Sicherheitseinrichtungen wie z. B. Prallbleche und/oder Grasfangvorrichtung betreiben.
k) Den Motor wie in den Anweisungen beschreiben starten und darauf darüber achten, dass die Fuß ausreichend welt von den Messern entfernt sind.
I) Den Rasenmacher beim

Starten des Motors nicht kippen, es sei dess, es ist für das Anlaufen erforderlich. In diesen Fall nur so welt wie nötig und nur auf der Bediener abgewandten Seite kippen.

m) Hände und Fuß nicht in die Nähe oder unter rotierende Teile bringen. Bei Rotormaher die Austragsöffnung unbedingt freihalten.
n) Sie dürfen die Klingen nicht berühren, bevor die Sperrvorrichtung entfernt worden ist und die Klingen vollständig zum Stillstand gekommen sind;
o) Starten Sie den Rasenmacher nicht, wenn Sie vor der Auslassöffnung stehen.
p) Transportieren Sie den Rasenmacher nicht, wenn die Stromquelle eingeschaltet ist.
q) Stoppen Sie den Rasenmacher und entfernen Sie die Deaktivierungsvorrichtung. Stellen Sie safer, dass die beweglichen Teile zum vollständigen Stillstand gekommen sind.
- Sie die Maschine unbeaufsichtigt setzen,
- Sie ein Hindernis wegräumen,
- Sie die Maschine

überprüfen, säubern oder an der Maschine arbeiten,

• nach der Kollision mit einem Fremdkörper. Den Rasenmäher auf Beschädigungen untersuchen und wenn notwendig instand setzen halten

Falls der Rasenmacher plötzlich ungewöhnlich stark zu vibrieren beginnnt (sofort prüfen)

• Auf Schädenhininspizieren.
  -Beschädigte Teile austauschen oder reparieren.
• Lose Teile überprüfen und festziehen.

WARTUNG UND AUFBEWAHRUNG

a) Den Festsitz aller Schrauben, Mattern und Bolzen sicherstellen, um zu gewährleisten, dass sich der Rasenmacher in einem betriebssicheren Zustand befindet;
b) Den Grasfangkorb regelmäßig auf Abnutzung überprüfen;
c) Abgenutzte oder beschädigte Teile sicherheitshalber auswechseln. Nur echte Ersatz- und Zubehörteile benutzen.
d) Achten Sie bei der Einstellung des Gerätes darauf, dass ihre Finger nicht

Schnurloser Rasenmäher D

zwischen dem beweglichen Messer und feststehenden Teilen eingeklemmt werden.

e) Lassen Sie den Rasenmacher stets auskühlen, bevor Sieihn einlagern.
f) Beim Warten der Messer denken Sie daran, dass sich die Klingen noch immer bewegen setzen, auch wenn die Stromquelle schon ausgeschaltet ist.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschlieben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschlieben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist diese von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren konnten.

Das Kurzschreiben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt,arf diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spulen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten

Schnurloser Rasenmäher D

und den korrekten Ladevorgang ausführren.

j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen lessen.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgageignet ist, kann bei Verwendung mit einem anderen Akkupackeine

Brandgefahr darstellen.

o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.

SYMBOL

	Lesen Sie die Bedienungsanleitung aufmerksam durch und stellen Sie sicher.
	Halten Sie einen Sicherheitsabstand zu Unbeteiligten ein.
	Vorsicht scharfe Schneidblätter. Schneidblätter haben einen Nachlauf, nachdem die Maschine ausgeschaltet ist - Trennen Sie vor einer Wartung.
	Vor Regen und Feuchtigkeit schützen
	Nicht verbrennen
 Li-Ion	Akku nicht in den Haushaltsmull geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle.
	Schutzhandschuhe,tragen
	Entfernen Sie den Akku aus der Halterung, bevor Sie Einstellungen, Service- oder Wartungsarbeiten durchführren.

STOP	Die Messer drehen sich nach dem Ausschalten der Maschine weiter. Warten Sie, bis alle Teile der Maschine vollkommen zur Ruhe gekommen sind, ehe Sie etwas anfassen.
	Ziehen Sie den Schlüssel ab
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihrzuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinige Auskunft.

1.	SICHERHEITSSCHLÜSSL
2.	SCHALTBÜGEL
3.	KABELKLEMMEN
4.	GRIFFOBERTEIL
5.	UNTERER HANDGRAFF
6.	AKKU-LADESTANDSANZEIGE
7.	AKKUPACK-ABDECKUNG
8.	INTELLECUT-WAHLSCHALTER
9.	SCHNITTHÖHEN-EINSTELLHEBEL
10.	GRIFFSTANGE
11.	SCHRAUBKNOPF, UNTEN
12.	SICHERHEITSKLAPPE
13.	GRAS-SAMMELBEUTEL
14.	GRASKORBGRIFF
15.	GRASBEHÄLTERFULSTANDANZEIGE
16.	SCHRAUBKNOPF, OBEN
17.	BATTERIEPACK*(SIEHE ABB. E)
18.	KLINGENSCHRAUBE (SIEHE ABB. 01)
19.	KLINGE (SIEHE ABB. 01)

• Abgebildetes oder beschriebenes Zubehör besteht teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WG779E WG779E.1 WG779E.9 (770-789 - Bezeichnung der Maschine, repräsentiert die Schnurloser Rasenmäher)

	WG779E WG779E.1 WG779E.9
Nennspannung	40V Max. (2x20V Max.)**
Leerlaufdrehzahl	3300 / 3500/min
Schneidradius	34cm
Schnithöhe	20-70mm
Schneidehöhen-Positionen	6
Vorderrad-Durchmesser	160mm
Hinterrad-Durchmesser	180mm
Grasfangkorb	30L
Batteriekapazität	2.5Ah (WA3572) 4.0Ah	WA3553) /
Batterietyp	Lithium-lonen-Akku /
Ladegerätmodell	WA3869 WA3883 /
Leistung des Ladegeräts	Eingang: 100-240V~50/60Hz, Ausgang: 20V - , 2.0A	Eingang: 100-240V~50-60Hz Ausgang 1: 20V - , 2.0A*** Ausgang 2: 20V - , 2.0A***	/
Ladezeit	Ca. 2.5hrs Ca. 2hrs /
Gewicht	12.8kg 13.4kg 12.1kg

** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.
** Ladegerat-Ausgang 1 und Ausgang 2 bedeuten zwei Anschlüsse mit gleider Ausgangsspannung und gleichem Ausgangsstrom.

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck	LpA: 76.5dB(A)KpA: 3dB(A)
Gewichtete Schallleistung	LwA: 87.76dB(A)LwA: 3dB(A)
Tragen Sie einen Gehörschutz.

INFORMATIONENÜBER VIBRATIONEN

Typischer gewichteter Vibrationswert	ah=3.246m/s2
	Unsicherheit K=1.5m/s2

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden

Beispelen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschlossen oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des richtigen Zubehörs und dessen Scharfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehr.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird these Weskzeug nicht angemessen gehandelt, kann es zum Aufreten des Hand-Arm-Vibrationssyndroms kommt.

WARNING: Sie sollen die tatsächlichen Arbeitsabschnittte genau ermitteltn, um so den Belastungsrad

abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise

wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie这点 Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gute Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollenn Sie in Antivibrationszubehr investoren.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

	WG779E	WG779E.1	WG779E.9
Gras-Sammelbeutel	1 1 1
Kabelklemmen	2 2 2
Batterie-Paket (WA3572)	2 //
Batterie-Paket (WA3553)	/ 2 /
Aufladegerät (WA3869)	1 //
Aufladegerät (WA3883)	/ 1 /

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät SieGREne.

Schnurloser Rasenmäher D

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
MONTAGE
Montage der Griffstange HINWEIS: Wahlen Sie eines der beiden Löscher im unteren Griff, um die Griffhöhe einzustellen.	Siehe Abb. A1, A2, A3, A4, A5
Montage des Gras-Sammelbeutels	Siehe Abb. B1, B2, B3, B4
Montage des Gras-Sammelbeutels am Rasenmäher HINWEIS: Drücken Sie den Gras-Beutel kein ein, um sicherzugehen, dass er komplett installiert ist.	Siehe Abb. C1, C2
Prüfen des Akkuladestands HINWEIS: Abb. D1 gilt nur für das Akkupack mit Akkustandanzeige.	Siehe Abb. D1
Aufladen des Akkupacks HINWEIS: Das Akkupack wird ungeladen gefleert. Der Akku muss vor der ersten Nutzung vollständig geladen werden. Laden Sie die beiden Akkus stets gleichzeitig auf. Weitere Details finden Sie im Handbuch des Ladegeräts.	Siehe Abb. D2, D3
Einsetzen/ausbauen der Batterie HINWEIS: Diese Rosenmäher kann nur mit 2 installmentierten Akkus betrieben werden.itte verwenden Sie immer zwei gleiche Akkus und laden Sie diese gleichzeitig auf. Wenn Sie zwei Batterien mit entsprechlichem Ladezustand benutzten, wird das Gerät nur bis zur Entladung der Batterie mit dem niedrigeren Ladezustand laufen.	Siehe Abb. E
BETRIEB

Akku-Ladestandanzeige an der Maschine Details siehe Abschnitt BATTERIELADEZUSTAND WICHTIG Wenn nur eine Lampe aufleucht, ist mindestens ein Akku leer und muss aufgeladen werden, auch wenn der Rasenmäher immer noch in der Lage sein könnte, Gras zu schneiden. Wenn Sie den Rasenmäher mit einer solchen entladenen Batterie weiter benutzten,{könnte dies die Lebensdauer und Leistung ihrer Batterien beeinträchtigen. Wenn keine LED leuchtet, ist mindestens ein Akku nicht vollständig installiert oder der Akku ist defekt,itte überprüfen Sie noch einmal, dass die Akkus vollständig in Position eingesetzt sind.	Siehe Abb.F
Starten & Stoppen	Siehe Abb. G1, G2
Einstellen der Schnitthöhe WARNING: Stoppen Sie,lassen Sie den Schalthebel los und warten Sie, bis der Motor stoppt, bevor Sie die Höhe einstellen. Die Klingen drehen sich weiter, nachdem die Maschine ausgeschaltet wurde. Drehende Klingen können Verletzungen verursachen. Berühren Sie niemals rotierende Klingen!	Siehe Abb.H
Auswahlen des Betriebsmodus ECO-Modus Wahlen Sie den ECO-Modus beim täglichmen Müssen, wenn die max.Grashöhe 20 mm oder weniger beträgt.TURBO-Modus Wahlen Sie den TURBO-Modus, wenn Sie dichtes oder überwachsenes Gras müssen.	Siehe Abb.I1, I2
Grasbehälterfüllstandanzeige Leer: Klappe keinigt geöffnet (a)Voll: Klappe geschlossen (b)	Siehe Abb.J1
Entfernen/Leeren des Gras-Sammelbeutels Warning! Überprüfen Sie vor der Verwendung stets, dass die Sicherheitsklappe den Auswurf verschlossen hat. Heben Sie die Sicherheitsklappe niemals an, wenn der Rasenmaher ohne montierten Gras- Sammelbeutel verwendet wird.	Siehe Abb. J2
Heckauswurf Siehe Abb. K
Aufbewährung	Siehe Abb. L1, L2

STATUSANZEIGEN DER BATTERIE (Siehe Abb. F)

Drücken Sie vor dem Starten oder nach der Nutzung die Taste "POWERTEST" auf der Maschine, um die Batteriekapazität zu überprüfen. Wahrend des Betriebs wird die Batteriekapazität automatisch durch die Akku-Ladestandanzeige signalisiert. Die LED-Anzeige tastet ständig den Zustand der Batterie ab und zeigtihn wie folgt an:

Status der Akku-Ladestandanzeige	Batterieladezustand
Fünfrüne LEDs (Leuchten.	Beide Akkus sind vollständig aufgeladen.
Zwei, drei oder vier grüne LEDs leuchten.	Die beiden Akkus haben eine Restladung. Je mehr LEDs leuchten, destoHigher ist die Akkukapazität.
Es leuchtet nur eine grüne LED ( ).	Mindestens ein Akku ist leer und muss aufgeladen werden.
Es leuchtet keine LED.	Mindestens ein Akku ist nicht vollständig installiert oder defekt.
Pro Zyklus blinkt nur eine LED zweimal.	Mindestens ein Akku ist tiefentlagen (siehe Ladestatus der Batterie);itte laden Sie die beiden Akkus auf, bevorsie dieser erneut nutzen oder lagern.
Pro Zyklus blinkt nur eine LED dreimal.	Mindestens ein Akku ist freiβ gelaufen; warten Sie vor der Nutzung, bis dieser abgekühlt ist.
Pro Zyklus blinkt nur eine LED dreimal.	Die Maschine ist überlastet. Hebenn Sie die Schnitthöhe an oder schiben Sie langsam.

TIPPS FÜR DAS MAHEN

HINWEIS: INSPIZIEREN SIE IMMER DIE GEGEND, IN WELCHER DER RASENMÄHER GENUTZT WERDEN SOLL. ENTFERNEN SIE

ALLE STEINE, STÖCKE, DRAHTE, KNOCHEN UND ANDEREN SCHUTT, DER DURCH DIE ROTIERENDEN KLINGEN HOCH GESCHLEUDERT WERDEN KÖNNTE.

1. Mahren Sie seitwärts an Abhängen entlang und niemals hoch oder runter. Seien Sie besonderss vorsichtig, wenn Sie auf Abhängen die Richtungändern. Mahren Sie nicht übermäßig auf steilen Hangen. Bewahren Sie immer eine gute Standfestigkeit.
2. Lassen Sie den Schalthebel los, um den Rasenmacher auf "AUS" zu stellen, wenn Sie eine geschotterte Stelle überqueren. (Steine können durch die Klingen hoch geschleudert werden.)
3. Stellen Sie den Rasenmacher auf die hochste Schnittstufe, wenn Sie unebenen Boden oder hohes Unkraut mahren. Ein Entfernen von zu viel Gras auf einmal kann zum Schnellschluss des Schutzschalters führen. Das stoppt den Rasenmacher.
4. Falls ein Gras-Beutel während der Zeit raschen Wachstums benutzt wird, kann es sein, dass das Gras die Entleerungs-Öffnung verstopt. Lassen Sie den Schalthebel los und stellen Sie den Rasenmacher auf "AUS". Entfernen Sie dann den Sicherheitsschlüssel. Entfernen Sie den Gras-Beutel und schütteln Sie das Gras runter ins hintere Ende des Beutels. Reinigen Sie auch alles Gras oder jeder Schutt, der sich rund um die Entleerungs-Öffnung festgesetzt haben mag. Ersetzen Sie den Gras-Beutel.
5. Wenn der Rasenmacher unnormal vibrieren sollen, lessen Sie den Schalthebel los und stellen Sie den Rasenmacher auf "AUS". Entfernen Sie dann den Sicherheits Schlüssel. Suchen Sie sofort nach der Ursache. Vibration ist ein Zeichen für Probleme. Bedienen Sie den Rasenmacher nicht, bis eine Wartungsprüfung durchgeführt worden ist.
6. LASSEN SIE DEN SCHALTHEBEL LOS; STEllen SIE DEN RASENMÄHER AUF "AUS" UND ENTFERNEN SIE DANN DEN SICHERHEITSSCHLUSSEL, IMMER WENN SIE DEN RASENMÄHER AUCH NUR KURZ UNBEAUFSICHTIGT Lassen.

SCHNEIDEBEREICH

Der Schneidebereich kann durch mehrere Faktoren beeinträchtigt werden, beispelsweise durch die Schnitthöhe, die Feuchtigkeit des Rasens, die Graslänge und -dichte. Außen dem wird durch zu früfiges Starten und Anhalten des Rasenmachers im laufenden Betrieb der Schneidebereich verkleinert. Die folgende Tabelle stellt den Zusammenhang zwischen Schneidbedingungen und Schneidebereich dar.

Schneidbedingungen		Schneidebereich (maximal)
Grasbedingungen	Schnitthöhe	WG779E	WG779E.1
Sehr dūnnes, trockenes Gras	Schnitt 7cm bis 5cm	280m2* 460m	2*
Dūnnes, trockenes Gras	Schnitt 7cm bis 3cm	140m2* 230m	2*

• Beim gemeinschaftigen Betrieb mit 2 vollständig

geladenen Akkus.

TIPPS:

1) Es empfeihlt sich, dass Sie ihren Rasen haufteriger mühen, mit normaler Geschwindigkeit laufen, und den Maher während des Betriebs nicht zu oft starten bzw. anhalten.
2) Um optimale Leistungen zu erreichen, stellen Sie sicher, dass zwei vollständig geladene Akkupacks gleichzeitig genutzt und stets 1/3 oder weniger der Grashöhe geschnitten werden.
3) Gehen Sie beim Mähen von langem Gras langsam, damit das Schneiden effektiver durchgeführt und das Schnittgut ordnungsgemäß ausgeworfen werden kann.
4) Vermeiden Sie das Schneiden von nassem Gras; anderenfalls wird theses auf der Unterseite des Mahwerks haften und Schnittgut kann nicht gesammelt bzw. ordnungsgemäß ausgeworfen werden.
5) Bei frischem oder dickem Gras sollene eine höhere Schnittthöhe eingesetzt werden, die zudem die Lebensdauer der Batterie verlangert.

WARTUNG

WARNING: Stoppen Sie den Rasenmacher undziehen Sie den Sicherheits Schlüssel ab, bevor Sie den Grasbeutel entfernen.

HINWEIS: Folgende Wartungsarbeiten sind regelmäßig auszuführen, um den zuverlässigen und sicheren Betrieb zu gewährleisten. Den Rasenmacher auf offensichtliche Defekte wie z. B. ein lockeres, verstilles oder beschädigtes Messer, lose Befestigung- oder Zubehörteile und verschlüssene oder beschädigte Komponenten. Die Abdeckungen und Schutzbleche müssen in einwandfreiem Zustand und richtig angebracht sein. Vor dem Betrieb des Rasenmachers die notwendigen Wartungs- und Reparaturarbeitien durchführung. Sollte der Rasenmacher zusregelmäßiger Wartung ausfallen,itte rufen Sie den Kundendienst für eine Beratung an.

SCHÄRFEN DER KLINGE

HALTEN SIE DIE KLINGE FÜR EINE OPTIMALE MAHLEISTUNG SCHARF.
TRAGEN SIE ORDENTLICHEN AUGENSCHUTZ
BEIM ENTFERNEN, SCHÄRGEN UND EINSETZEN
DER KLINGE. GEHEN SIE SICHER, DASS DER
SICHERHEITSSCHLUSSEL ENTFERNT IST.
Es ist unter normalen Umständen normalerweise
ausreichend, die Klinge zweimal in der Mah-Saison zu schärfen. Sand sorgt davon, dass die Klinge rasch
stumpf wird. Falls Ihr Rasen auf sandiger Erde wachst
dann ist es notwendig, after zu schärfen.
ERSETZEN SIE EINE VERBOGENE ODER
BESCHÄDIGTE KLINGE SOFORT!

BEIM SCHÄRFEN DER KLINGE:

1. Gehen Sie sicher, dass die Klinge ausbalanciert bleibt.

2. Scharfen Sei die Klinge am originalen Schnittwinkel.

3. Scharfen Sie die Schnittkanten an beiden Enden der Klinge und entfern den Sie von beiden Enden gleich viel Material.

HINWEIS: 1. Stellen Sie sichere, dass der Maher ausgeschaltet ist, und entfern den Sie den Schlüssel.
2. Bringen Sie den Maher in die senkrechte Lagerstellung.

DAS SCHÄRFEN EINER KLINGE IN EINEM SCHRAUBSTOCK (SIEHE ABB. M)

1. Gehen Sie vor dem Herausnehmen der Klinge sicher, dass der Schalthebel losgelassen ist, die Klinge zum Stillstand gekommen ist und der Sicherheits Schlüssel entfernt wurde.
2. Nehmen Sie die Klinge aus dem Rasenmacher. Lesen Sie die Anweisungen für das Herausnehmen und Anbringen der Klinge.
3. Sichern Sie die Klinge M-1 in einem Schraubstock M-2.
4. Tragen Sie eine Schutzbrille und passen Sie auf, dass Sie sich nicht selbst schneiden.
5. Feilen Sie die Schneidekanten der Klinge sorgfältig mit einer feinen Feile M-3 oder einem Schleifstein.
6. Überprüfen Sie die Balance der Klinge. Lesen Sie die Anweisungen für das Ausbalancieren der Klinge.
7. Ersetzen Sie die Klinge auf dem Rasenmacher und befestigen Sie diese sicher. Schauen Sie sich die nachstehenden Hinweise an.

AUSBALANCIEREN DER KLINGE (SIEHE ABB. N)

Überprüfen Sie die Balance der Klinge dadurch, dass Sie das zentrale Loch in der Klinge N-1 auf einen Nagel oder Schraubenzieher-Schaft N-2 platzieren, der horizontal im Schraubstock N-3 eingeklemmt ist. Wenn eines der beiden Enden der Klinge nach unter hin rotiert, müssen Sie these Ende weiter feilen. Die Klinge ist ordentlich ausbalanciert, wenn keines der beiden Enden nach unter hangt.

KLINGEN WARTEN (SIEHE ABB. 01, 02)

Erneuern Sie - unabhängig vom Zustand - ihre Metallklinge, sobald Sie 50 Stunden mit Ihr gemaht haben oder spätestens nach 2 Jahren. Je nachdem, was früher eintritt. Folgen Sie diesen Arbeitssschritten, um ihre Klinge hersauszunehmen und zu ersetzen. Sie brauchen damit Gartenhandschuhe (nicht mitgeliefert) und einen Gabelschluss (nicht mitgeliefert), um die Klinge hersauszunehmen. Halten Sie die Klinge (19) fest und losehen Sie die Klingenschraube (18) mit einem Schraubenschlussel. Nehmen Sie dann die Klinge ab. Zum Zusammenbau setzen Sie die Klinge (19) mit den Schneidflächen zum Boden hin an. N, danach ziehen Sie den Bolzen (18) fest.

STÖRUNGSEHEBUNG

Problem Abhilfemaßnahme
1. Rasenmáher lauft nicht an wenn Betriebsschalter gezogen wird.	A. Überprüfen Sie diesen, um zu gewährleisten, dass der Sicherheitschlüssel installiert wurde, vollständig eingesetzt ist und die Taste am Schaltergehause vollständig gedrück wurde.B. Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten. Entfern den Sie den Sicherheitschlüssel,kippen Sie den Rasenmáher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lasst. Ist es nicht frei beweglich,bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen halten.C. Werde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleucht.
2. Der Motor blockiert beim Mähen.	A. Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten. Entfern den Sie den Sicherheitschlüssel,kippen Sie den Rasenmáher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lasst. Ist es nicht frei beweglich,bringen Sie das Gerät in ein autorisiertes Servicezentrum. Das Messer sollte sich frei drehen halten.B. Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmáher.C. Werde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleucht.D. Vermeiden Sie eine Überlastung des Rasenmábers. Vermeiden Sie eine Überlastung des Rasenmábers. Verlangsamen Sie die Schnittgeschwindigkeit, oder haben Sie die Schnitthöhe an. Oder beides.
3. Der Rasenmáher lauft, aber die Schneidleistung ist unbefriedigend, oder nicht den gesamten Rasen schneidet.	A. Werde der Akku vollständig aufgeladen? Schließen Sie das Ladegerät an und warten Sie, bis die grüne LED aufleucht.B. Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten. Entfern den Sie den Sicherheitschlüssel,kippen Sie den Rasenmáher auf die Seite, und überprüfen Sie Folgenden: Scharfe des Messers - halten Sie das Messer scharf. Das Deck und die Auswurföffnung auf Verstopfungen.C. Die Radhöheneinstellung ist möglicherweise zu niedrig für den Rasen. Hebien Sie die Schnitthöhe an.
4. Der Rasenmáher laust sich nur schwer schieren.	A. Vergroßern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder frei drehen halten.
5. Der Rasenmáher ist ungewöhlich laut und vibriert.	A. Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten. Entfern den Sie den Sicherheitschlüssel,kippen Sie den Rasenmáher auf die Seite, und überprüfen Sie, ob das Messer verbogen oder beschädigt ist. Ersetzen Sie ein beschiediges Messer ggf. durch ein Ersatzmesser von. Übergeben Sie den Rasenmáher an eine Vertragswerkstatt, wenn die Unterseite des Decks beschädigt ist.B. Wenn das Messer nicht sichlich beschädigt ist und der Rasenmáher weiterhin vibriert: Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten, entfern den Sie den Sicherheitschlüssel, und entfern den Sie das Messer. Drehen Sie das Messer um 180 Grad, und setzen Sie es wieder ein. Übergeben Sie den Rasenmáher an eine Vertragswerkstatt., wenn das Gerät weiterhin vibriert.
6. Ladestatus-LEDs leuchten nicht.	A. Steckverbindung prufen.B. Tauschen Sie das Ladegerät aus.
7. Die LED des Akku-Ladegeräts schaltet nicht auf grün um.	A. Der Akku muss untersucht werden. Bringen Sie diesen zu einem autorisierten Servicezentrum.
8. Geschnitenes Gras wird vom Rasenmáher nicht im Beutel aufgesammelt.	A. Nehmen Sie bei Nutzung des Aufgangkorbs die Mulchplatte hersaus.B. Die Auswurföffnung ist verstopf. Lassen Sie den Schalthebel los, um den Rasenmáher auszuschalten. Entfern den Sie den Sicherheitschlüssel. Entfernen Sie abgeschnitenes Gras aus der Auswurföffnung.C. Zu viel gemühtes Gras. Hebien Sie die Schnitthöhe der Räder an, um die abgeschnitene Länge zu verkürzen.D. Der Behälter ist voll. Leeren Sie den Behälter offen.
9. Beim Mulchen sind Ablagerungen erkennbar.	A. Es wird zu viel Gras abgeschlossen. Hebien Sie die Schnitthöhe der Räder an, um die abgeschrittene Länge zu verkürzen. Schneiden Sie nicht mehr als 1/3 der Gesamtlänge.B. Prufen Sie das Messer auf dessen Scharfe. Halten Sie das Messer stets gut geschärft.

Schnurloser Rasenmäher D

10. Niedrige oder verringente Laufzeit nach zahlreichen Anwendungen.	A. Bringen Sie das Gerät in ein autorisiertes Servicezentrum - eventuell ist ein neuer Akku erforderlich.
11. Die LED des Akkuladegeräts blinking rot und der Akku kann nicht aufgeladen werden.	A. Der Akku überhützt nach dauerhafter Nutzung. Entnehmen Sie den Akku aus dem Ladegerät und setzen Sie diesen auf 42 °C oder weniger abkühlen.

AUFBEWAHRUNG (Siehe Abb. L1, L2)

Stoppen Sie den Maher, ziehen Sie grundsätzlich den Sicherheits Schlüssel ab. Das Außere des Rasenmabers gründlich mit einer weichen Bürste und einem Tuch reinigen. Hein Wasser und keine Lösungs- oder Poliermittel verwenden. Anhaftendes Gras und Schmutz entfern, insbesondere von den Lüfungsschlitzen.

Den Rasenmacher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut im Messerbereich mit einem Holz- oder Plastikstück entfern.

Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen.

Um die Lagerung zu erreichtern, offen Sie den Zusatzhandgriff und klappen Sie den oberen Griff wie in Abb. L1 & L2 dargestellt ein.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclingstelle

gebracht werden. Ihr zuständigen Behörden oder ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Erklaren Hiermit, Dass Unser Produkt

Beschreibung WORX Schnurloser Rasenmaher

• Bezeichnung der Maschine, repräsentiert die Schnurloser Rasenmäher)

Funktion Grasschnitt

den Bestimmungen der folgenden Richtlinien entspricht, 2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/EC geändert durch 2005/88/EC

2000/14/EC geändert durch 2005/88/EC

• Konformitätsbewertungsverfahren nach Anhang VI

Gemessene Schalleistung 87.76dB(A)

• Garantierte Schalleistung 90dB(A)

Zertifizierungsstelle

Name: Intertek Testing & Certification Ltd (notifizierte Stelle 0359)

Anschrift: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL

Normen,

EN 60335-1,

EN 60335-2-77,

EN 62233,

EN ISO 3744,

EN 55014-1

EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name: Marcel Filz

Anschrift: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

2018/03/06

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd.

Gebruik ALTIJD scherpe beitels, boren en messen.

Adres: Positec Germany GmbH, Grüner Weg 10,

si alte variatiţii privind utilizarea uneltei:

Modul in care esteutilizataunealasta materialele taiate saugaurite.

Adresa: Positec Germany GmbH, Grüner Weg
