WG779E.9 - Gräsklippare WORX - Gratis bruksanvisning och manual

Produkttyp	Sladdlös gräsklippare
Märke	WORX
Modell	WG779E.9
Klippdiameter	34 cm
Klipphöjd	20-70 mm, 6 lägen
Uppsamlarkorgens kapacitet	30 L
Diameter fram-/bakhjul	160 mm / 180 mm
Strömförsörjning	Litiumjonbatteri 40 V (2 x 20 V max), kapacitet 2,5 Ah eller 4,0 Ah
Laddare	WA3869 (ingång 100-240 V, utgång 20 V, 2,0 A) eller WA3883 (dubbelport)
Laddningstid	Cirka 2,5 h (2,5 Ah) eller 2 h (4,0 Ah)
Vikt (med batteri)	12,1 kg
Tomgångshastighet	3300 / 3500 varv/min
Ljudtrycksnivå	76,5 dB(A)
Ljudeffektsnivå	87,76 dB(A)
Hand-armvibration	3,246 m/s² (osäkerhet K = 1,5 m/s²)
Klipplägen	ECO (gräs ≤ 20 mm) och TURBO (tätt eller högt gräs)
Säkerhet	Säkerhetsnyckel, säkerhetsflik, motorstopp om spaken släpps
Indikator för korghållning	Ja, nivåindikator (lock flyter/sjunker)
Fällbart handtag	Ja, för vertikal förvaring
Underhåll	Slipning och balansering av bladet, rengöring av kåpan

Vanliga frågor - WG779E.9 WORX

Hur laddar man batterierna till gräsklipparen WG779E.9?

Batterierna levereras oladdade. Innan första användning, ladda dem fullt med den medföljande laddaren. Anslut laddaren till ett 100-240 V-uttag och sätt i varje batteri i sitt fack. Röd lampa indikerar laddning pågår; grön lampa indikerar full laddning. Ladda alltid båda batterierna samtidigt.

Hur justerar man klipphöjden?

Stanna gräsklipparen och ta bort säkerhetsnyckeln. Använd justeringsspaken (markering 9) för att välja en av 6 höjdpositioner, från 20 mm (lägst) till 70 mm (högst). Rör inte bladet vid justering.

Vad gör man om gräsklipparen inte startar?

Kontrollera att säkerhetsnyckeln är isatt. Se till att båda batterierna är korrekt installerade och fulladdade. Om strömlampan är släckt är ett batteri felaktigt installerat eller defekt. Släpp omkopplingsspaken och försök igen.

Hur tömmer man uppsamlarkorgen?

Stanna gräsklipparen och ta bort säkerhetsnyckeln. Lyft säkerhetsfliken, ta tag i korgens handtag och dra ut den bakåt. Skaka gräset mot botten av korgen. Sätt tillbaka korgen genom att trycka in den lätt tills det klickar.

Vilka klipplägen finns tillgängliga?

Gräsklipparen har två lägen som kan väljas med vredet:
- ECO-läge: för daglig klippning av gräs med höjd ≤ 20 mm, sparar batteri.
- TURBO-läge: för tätt eller övervuxet gräs, maximal effekt.

Hur underhåller man bladet?

För att slipa bladet, ta bort säkerhetsnyckeln och skruva loss bladets bult. Fäst bladet i ett skruvstycke och fila skärkanterna med bibehållen ursprunglig vinkel. Kontrollera balansen genom att placera bladet på en horisontell skruvmejsel: om ena änden lutar, fila den änden. Byt bladet varannat år eller efter 50 timmars användning.

Vad är den maximala klippytan?

Med två fulladdade batterier varierar klippytan beroende på förhållandena. För fint och torrt gräs klippt från 7 cm till 5 cm höjd är maximal yta cirka 280 m² (modell WG779E). För mycket fint gräs kan den nå 280 m². Minska knuffhastigheten för bättre resultat.

Hur förvarar man gräsklipparen?

Stanna gräsklipparen, ta bort säkerhetsnyckeln och rengör kåpan med en mjuk borste. Fäll ihop det övre handtaget genom att trycka på upplåsningsknappen. Förvara gräsklipparen stående på en torr plats. Lägg inga tunga föremål på den.

Vad betyder blinkande strömlampa?

Strömlampan visar batteriernas status:
- 5 gröna lampor: batterier fulladdade.
- 2-4 lampor: återstående laddning.
- 1 fast lampa: minst ett batteri slut.
- Ingen lampa: batteri felaktigt installerat eller defekt.
- Blinkar 2 gånger: batteri för urladdat.
- Blinkar 3 gånger: batteri varmt (vänta tills det svalnat).
- Blinkar 4 gånger: överbelastning (öka klipphöjden eller sakta ner).

Är gräsklipparen lämplig för lutande underlag?

Ja, men med försiktighet. Klipp tvärs över lutningen, aldrig uppifrån och ner. Håll god balans och undvik branta sluttningar. Släpp stoppspaken om du passerar ett stenigt område. Bär halksäkra skor.

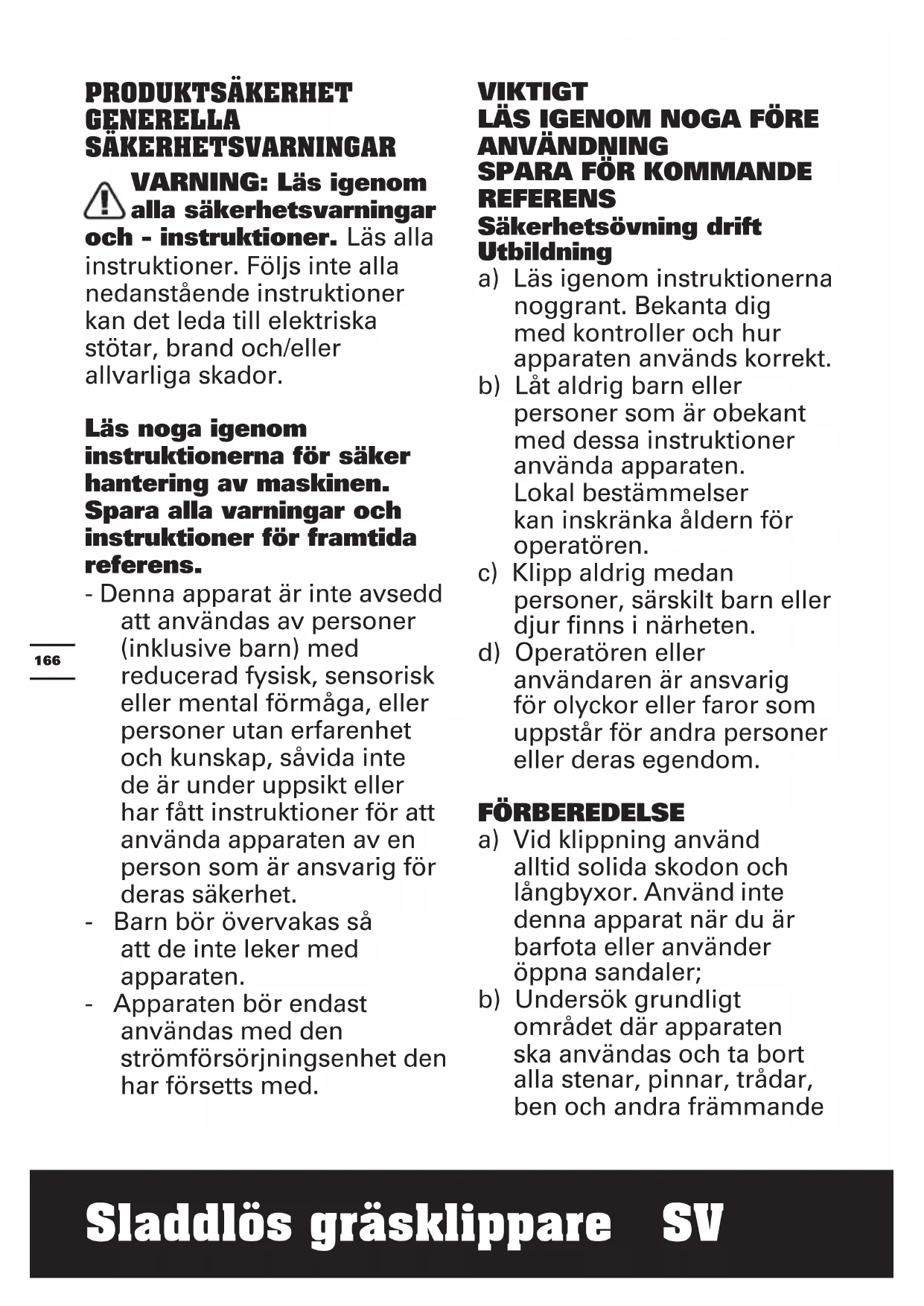

BRUKSANVISNING WG779E.9 WORX

VARNING: Läsigenom alla sakerhetsvarningar och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs nogaigenom instruktionerna für saker hantering av maskinen. Spara alla varninger och instruktioner for framtida referens.

• Denna apparatär inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk erler mental formåga, aller personer utan erfarenhet och kunskap, savidainte de ar under uppsikt ell her fätt instruktioner for att anvanda apparaten av en person som ar ansvarig forderas sakerhet.
  Barn bör overvakas sa att de inte leker med apparaten.
• Apparaten bör endast
  användas med den
  strömförsörjningsenhet den
  har Försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS Säkerhetsövning drift Utbildning

a) Läsigenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som ar obekant med dessa instruktioner använda apparaten. Lokal bestämelsek kan inskränka äldern for operatoren.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i narheten.
d) Operatoren aller användaren ar ansvarig for olyckor aller faror som uppstar for andra personer aller deras egendom.

FÖRBEREDELS

a) Vid klippning använd alltid solida skodon och langbyxor. Använd inteenna apparat när du ar barfota eller använder öppna sandaler;
b) Undersök grundligt området)där apparaten ske anvandas och ta bort alla stenar, pinnar, trådar, ben och andra främande

foremål;
c) Färe användning kontrollera alltid visuellt sä att blad, bladbultar och klippmontage inte ar slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set for att bibehalla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus ell er i bra artificiell Ijus;
b) Undvik att använda apparaten i vätt gräs dä det ar möjligt;
c) Se alltid till att du ar stadig på foten i slanter;
d) Ga spring aldrig;
e) För roterande maskiner forsedda med hjul, rör dig alltid langs med lutningar aldrig uppät och nedät;
f) Var extra försiktigRARYdu byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktigRARY du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten skalutas for transport nar andra ytor an gras korsas och nar apparaten transporteras franett omrade till ett annat som sca klippas;
j) Använd aldrig apparaten med defekta skydd

och skärmar ellerutan sakerhetsenheter, exemplvis strålningsskydd ochEller/grasuppsamlare
pplats;

k) Starta motorn enligt instruktionerna och med fotterna borta fran bladen;
I) Luta inte apparaten nar motorn startas forutom om apparaten maste lutas for start. I detta fall luta inte mer an nödvändigt och lyft endast den del som ar langst bort是从anismen;
m) Placera inge händereller fötter i narhetenav roterande delar. Forrotationsklippare hullutblasningsöppningarna rena hela tiden;
n) Vidrör inte bladet innan frankopplingsenheten tagits bort. och bladen har stannat helt och hallet.
o) Starta inte gräsklipparen\ när du står framfor utloppsöppningen.
p) Transportera integ gräsklipparen när strömkällan ar igäng.
q) Stanna gräsklipparen och avlågsna orsaken till stoppet. Se till att alla rörliga delar har stannat welt.
- varje gäng som maskinen lamnas oövervakad,
- Innan du rensar en

blockering,

• Före kontroller, renssing aller arbete på apparaten,
• After att du kört på ett främande foremål. Kontrollera om apparaten har skador och reparera om så behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

• Inspektera for skada.
• Ersatt eller reparera eventuella skadade delar.
• Kontrollera och dra at eventuella losa delar.

UNDERHÄLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar År Åtdragna for att sakra att apparaten År saker att arbeta med;
b) Kontrollera gräsuppsamlaren regelbundet För slitage eller förslitting;
c) Byt ut slitna eller skadade delar av sakerhetsskal. Använd endast originalreservdilar och tillbehör.
d) Var försiktig när du justerar gräsklipparen sà att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.
e) Låt alltid gräsklipparen svalna innan du staller undan den.

f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömköllan ar avstängd.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Tainte isär batteriet, oppnainte heller batteriet ellersara på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda)där det kan kortslutas eller skadas av ledande material. När batteriet inte används, hull det borta frän metallobjekt, sasom pappersgem,pengar, nycklar, naglar, skruvar ull andra smä metallobjekt som kan leda ström frän enterminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponera inte batteriet for eld ell er varme. Undvik forvaring i direkt solljus.
d) Utsätt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lat inte vatskan komma i kontakt med hud ell er ögon. Om säända skulle hända, skölj med mycket

vatten och sök lækharhjälp.
f) Sök omedelbar lækarhjalp om参加会议 har svalt en battericell eller batteriet.
g) Hall batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas fore användning. Använd den har bruksanvisningen for att ladda batteriet correkt.
j) Låt inte batteriet stå på laddning;när det inte används.
k) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m)När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumarket WORX. Använd ingen annan laddare an den som specifikst ska anvandas med det här batteriet. En laddare som passar für en viss typ av batteri kan Förorsaka

brandrisk vid användning tillsammans med att annat batteri.

o) Använd inte att batteri som inte ar avsett for användning med det har verktyget.
p) Håll batteriet borta frän barn.
q) Behäll den ursprungliga bruksanvisingen for framtida användning.
r) Plocka ur batteriet fran verktyget d'det inte anvands.
s) Kassera batteriet på rätt sätt.

SYMBOLER

Läs instruktionsboken innanenna maskin används

Häll kringstående undan.

Se upp med de vassa bladen.Bladen fortssätter att rotera afterdet att motorns stängts av - Taport inaktiveringsenheten innanunderhäll.

Färe ej utsättas För regn ellervatten

Färe ej uppeldas

Kasta inte batterier i soptunnan.Lämna uttjänta batterier tilldin lokala uppsamlings elleråtervinningsstation.

Använd skyddshandskar

Avlågsna batteriet.Free hylsaninnanjusteringar, service erlernderhäll utförs.

Bladet fortsätter att roteraafter det att maskinen stängtsav.Vänta till maskinenskomponenter har stannat heltoch hallet innan du rör vid dem.

	Avlågsna nyckeln
	Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Återanvänd)där det finns anlaggnaring För det. Kontakta dina lokala myndigheter eller äterförsäljare För ätervinningsråd.

1. SÄKERHETSNYCKEL

2. BRYTARARM

3. KABELKLÄMMA

4. ÖVRE HANDTAGET

5. NEDRE HANDTAG

6. STRÖMINDIKATOR FÜR BATTERIET

7. BATTERIHÖLJE

8. INTELlicUT-VÄLJARE

9. JUSTERINGSSPAK FÜR KLIPPHÖJD

10. STYRE

11. NEDRE SKRUVKNOPP

12. SÄKERHETSFLIK

13. GRÄSUPPSAMLINGSSÄCK

14. GRÄSUPPSAMILARHANDTAG

15. GRÄSUPPSAMLARE FYLLNADSINDIKATOR

16. ÖVRE SKRUVKNOPP

17. BATTERIPAKET *(SE FIG. E)

18. BLADBULT (SE FIG. 01)

19. BLAD (SE FIG. 01)

*Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

TEKNISKA DATA

Typ WG779E WG779E.1 WG779E.9 (770-789 - maskinbeteckning, anger Sladdlos grasklippare)

	WG779E WG779E.1		WG779E.9
Effekt 40V Max. (2x20V)	Max.)**
Hastigheitutan belast- ning	3300 / 3500/min
Klippdiameter 34cm
Klipphofd	20-70mm
Klipphofdslagen	6
Främre hjuldiameter 160mm
Bakre hjuldiameter 180mm
Gräsuppsamlingskapacitet	30L
Batterikapacitet 2.5Ah (WA3572) 4.0Ah (WA3553) /
Batteryp Lithium-lon /
Laddarmodell	WA3869	WA3883	/
Laddningsmärkdata	Inmatning: 100-240V, 50/60Hz, Utmating: 20V -, 2.0A	Inmatning: 100-240V~50-60Hz Utmating 1: 20V -, 2.0A*** Utmating 2: 20V -72.0A***	/
Laddningstid	Cirka. 2.5hrs	Cirka. 2hrs	/
Maskinens vikt 12.8kg	13.4kg	12.1kg

** Spanning uppmatt utan belastning. Initial batterispanning ar max. 20 V. Nominell spanning ar 18 V.
*** Med Laddare utgang 1 och utgang 2 menas två kontakter med sama utgangsstryka och ström.

BULLERINFORMATION

Uppmätt ljudtryck	LpA: 76.5dB(A)KpA: 3dB(A)
Uppmätt ljudstyrka	LwA: 87.76dB(A)KwA: 3dB(A)
Använd hörskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	\( a_h=3.246m/s^2 \)
	Osäkerhet K=1.5m/s²

VARNING: Vibrationsemissionsvärdet vid använding av maskinverktyg kan skilja sig at fran det deklarerade värdet beroende på hur verktyget används och beroende på foljande exempl och andan oner av hur verktyget används:

Hur verktyget anvands och materialet som verktyget anvands med.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.

Beroende pa hur taj atdraget handtaget ar och om nagra antivibrationstillbehor anvands.

Verktyget används som avsett enlicht konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationsyndrom om det anecdotes på felaktigt satt.

WARNING: För att det skä blí korrekt bör en beräkning av exponeringsniván under verkliga forhällanden vid användning ocksá tas med für alla delar av hanteringscykeln sásom tiden nar verktyget ar avständt

och nar det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsniv'an over den totala arbetssperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det välsmort (där det ar nödvändigt).

Öm verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WG779E	WG779E.1	WG779E.9
Gräsuppsamlingssäck	1 1 1
Kabelklämma	2 2 2
Batteripaket (WA3572)	2 //
Batteripaket (WA3553)	/ 2 /
Laddare (WA3869)	1 //
Laddare (WA3883)	/ 1 /

Vi rekommenderar att du koper dina tillbehor fransammaaterforsaljare som du kope producten frans. Las pataillbehorens forpackning forera information. Din aterforsaljare kan oksa hjalpa dig och ge dig rad.

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, lasa noga igenom bruksanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING

Denna gräsklippare ár avsedd für hemmabruk.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
Montering av styret OBS: Vålj ett av de två hålen i det nedre handtaget für att ställa in handtagets Höjd.	Se Fig. A1, A2, A3, A4, A5
Montering av gräsuppsamlingssäcken	Se Fig. B1, B2, B3, B4
Anslutting av gräsuppsamlingssäcken till gräsklipparen OBS: Tryck ned gräsbehällarenätt for att se till att den är installererad helt och hallet.	Se Fig. C1, C2
Kontroll av batteriets laddningstilländ OBS: Figur D1 gäller endast batteripack med batterilampor.	Se Fig. D1
Laddning av batteripaketet OBS: Batteripaketet levereras oladdat. Batteriet måste laddas helt innan forsta klippningen. Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisningen till laddaren.	Se Fig. D2, D3
Montera/borttagning av batteri OBS: Gräsklipparenkommen endast att fungera med 2 batterier installerade. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt. När du använder två batterier med olika strömstyrkor,kommen maskinen bara att köpa tilsl den lagre gesmensamma nämnen nås.	Se Fig. E
DRIFT

Maskinens strömindikator für batteriet Se avsnittet BATTERISTATUS VIKTIGT Ombara en lampa lyser ar minst ett batteri urladdat och@maste laddas. även om klippenr fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet ienna urladdade kondition kan det reducera batteriets livslängd om dess prestanda. Om ingen lampaär tänd ar minst ettb batteri fel isatt erler defekt. var god dubbelkolla att batterierna ar helt fastsatta på plats.	Se Fig. F
Start & Stopp Se Fig. G1, G2
Justering av klipphöjden VARNING! Stoppa, frigör växelspaken och vänta tills motorn stannar innan Höjden justeras. Bladen fortsätter att rotera after att motorn stängts av, ett roterande blad kan orsaka skador.Vidör inte roterande blad.	Se Fig. H
Väljaren for driftläge ECO-läge Välj laget ECO vid vardagliga klippförhällanden DMA den maximala gräshöjden ar 20 mm eller mindre. TURBO-lage Ställ in väljaren på TURBO-laget när du klipper tjockt aller overväxt gräs.	Se Fig. I1, I2
GRÄSUPPSAMLARE FyllNADSINDIKATOR Status tom: lucka flyter (a)	Se Fig. J1
Full status: lucka faller ned (b)
Avlågsnande/Tömning av gräsuppsamlingssäcken VARNING! Kontrollera alltid att sakerhetsklaffen stänger tomningsutloppet före använding. Lyft aldrig sakerhetsklaffen Norway gräsklipparen används utan monterad gräsuppsamlingspase.	Se Fig. J2
Bakre utkast Se Fig. K
Förvaring Se Fig. L1, L2

BATTERI STATUS LED (Se Fig. F)

Innan du startup aller after att du har anvant maskinen, trycker du pa knappen "POWERTEST" for att kontrollera batterikapaciteten. När maskinen användskommen batterikapaciteten automatiskt att visas av batteriindikatorn. LED känner kontinuerligt av och visar batteriets kondition enlg foljande:

Batteristatus Batteriellstand
Fem gröna lampor (#####) lyser.	Hög batterinivå.
Två, tre eller fyra gröna lampor lyser.	Medelhög batterinivå. Ju fler lampor som lyser, desto högre År batterinivån.
Endast en grön lampa (#####) lyser.	Minst ett batteri År urladdat och måste laddas.
Inga lampor lyser.	Minst ett batteri År fel isatt eller defekt.
Endast en lampa blinkar två gänger per cykel.	Minst ett batteri År urladdat (se batteriladdningstilländ), ladda de två batterierna minst en gäng innan maskinen används ingen eller forvaras.
Endast en lampa blinkar tre gänger per cykel.	Minst ett batteri År hett. Låt dem svalna innan du startar maskinen ingen.
Endast en lampa blinkar fyra gänger per cykel.	Maskinen År überbelastad. Höj klippningshöjdenEllerforallfram maskinen langsammare.

KLIPTIPS

OBS: INSPEKTERA ALLTID OMRÄDET DÄR KLIPPAREN SKA ANVÄNDAS OCH TA BORT ALLA STENAR, PINNER, KABLAR, METALL OCH ANAT SKRÄP VILKA KAN KASTAS IVÄG AV DET ROTERANDE BLADET.

1. Rör dig alltid langs med lutningar aldrig uppat och nedat. Var extra försiktig nar du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehäll alltid ett bra fotfäste.
2. Slapp væxelspaken for att stanga "AV" klippen nar nàgon sandbelagt omrade ske passeras (stenar kan kastas ivag av bladet).
3. Ställ in klippenå högsta klipphoffjden när du klipper i ojemn terräng erler i högt gräs. Borttagning av for mycket gräs på en gang kan góra att överspänningssskyddet lser ut och stoppar klippen.
4. Om gräsbehällaren används under växtsäsongen kan gräset tendera att blockera utkastaröppningen. Slapp växelspaken for att stänga "AV" klippären och ta bort sakerhetsnyckeln. Ta bort gräsbehällaren och skaka ned gräset till baksidan av behällaren. Rensa bort allt gräs aller skrap som kan ha smlats runt utkastaröppningen. Sätt tillbaka gräsbehällaren.
5. Om klippen börjar vibrera onormalt, slapp växelspaken for att stänga "AV" klippen och ta

bort sakerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer ar en varning for problem. Anvand inte klippen innan en servicekontroll gjorts.

6. SLÄPP ALLTID VÄXELSPAKEN FÖR ATT STÄNGA "AV" KLIPPAREN OCH TA BORT SÄKERHETSNYCKELN SÄ FORT KLIPPAREN LÄMNAS UTAN UPPSIKT, ÄVEN UNDER KORTARE PERIODER.

KLIPPOMRÄDET

Klippområdet paverkas av flera olika faktorer sasom klipphöjd, gräsets fuktighet samt gräsets langd och tãhet. Att starta och stoppa gräsklipparen alltfor ofta under tiden den används leder økså till minskat klippområde. Nedanstænde tabell visar forhällandet mellan forutsattninger och klippområdet.

Förutsättningar		Klippområde (maximalt)
Gräs Skärhöjd		WG779E	WG779E.1
Väldigt:tunt, torrt grayscale	Klippa mellan 7cm och 5cm	280m2*	460m2*
Tunt, torrt grayscale	Klippa mellan 7cm och 3cm	140m2*	230m2*

• Används med två fulladdade batterier samtidigt

TIPS:

1) Det rekommenderas att du klipper din grasmatta oftare, att du gär i normal takt och att du starter/ stoppar grasklipparen sä sallan som möjlg narr den används.
2) For maximal prestanda, sakerstall att två fulladdade batterier anvandas och klipp alltid ner gräsets Höjd med 1/3 ellerindre.
3) Ga langsammare när du klipper langt gräs für att fä effektivare klippning.
4) Undvik att klippa vatt gräs dà detta fastnar pa undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas pà nytt eller tjock gräs for att Förlanga batteritiden.

UNDERHÄLL

WARNING: Stoppa klipparen och ta bort sakerhetsnyckeln innan gräsbehällaren

tas bort.

OBS: For att garantera lang och pälittig Funktion, genom För foljande underhällsprocedurer regelbundet. Leta after tydliga defekter sāsom en lös, rubbat erler att skadat blad, losa delar och slitna aller skadade komponenter. Kontrollera att huvar och skydd ar oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt unterhäll aller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet unterhäll, ring var kundtjanst für råd.

BLADSLIPNING

HALL BLADET VASST FOBASTA KLIPPNINGSPRESTANDA.

ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. SE TILL ATT SÄKERHETSNYCKELN ÄR BORTTAGEN. Slipning av bladet två gänger under klipsasangen ar vanligtvis tillräckligt under normala forhällanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krāvas.

BYT BOJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET:

1. Se till att bladet behaller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på bada sider om bladet, ta bort lika mycket material frän bada sidorna.
   OBS: 1. Sakerställ att gräsklipparen ar avständg och avlågsna nyckeln.
4. Placera grasklipparen staende i forvaringsposition.

SLIPNING AV BLADET I ETT SKRUVSTÄD (Se Fig. M)

1. Se till att växelspaken ar frigjord, bladet stoppats och att sakerhetsnyckeln ar borttagen innan bladet tas bort.
2. Ta bort bladet fran klipparen. Se instruktionerna for borttagning och montering av bladet.
3. Sakerhetsblad M-1 i ett skruvstad M-2.
4. Använd skyddsglasögon och var försiktig sä att du inte skär dig själv.
5. Fila forsiktigt klippkanten på bladet med en fintrand fil M-3 eller slipsten.
6. Kontrollera balansen på bladet. Se instruktionerna for balansering av bladet.
7. Satt tillbaka bladet pa klipparen och dra at ordentligt. Se instruktionerna nedan.

BLADBALANSERING (Se Fig. N)

Kontrollera balansen på bladet genom att placera centrumhålet N-1 på en spik eller att skruvmejselskaft N-2, fastkländ horisontellt i att skruvstad N-3. Om;nagon,ande av bladet roterar nedat,fila den,anden. Bladet ar korrekt balanserat när ingen,ande roterar nedat.

BLADUNDERHÄLL (Se Fig. 01, 02)

Fornya metallbladet after 50 timmars klippning erer 2 ar, vilen som intraffar forst - oavsett kondition. Folj dessa procedurer for att ta bort och byta bladet. Du behover handskar (medfoljer inte) och en skiftnyckel (medfoljer inte) for att ta bort bladet. Hall bladet (19) och skruva loss bladbulten (18) medurs med en skiftnyckel, och ta sedan bort bladet. For atermontering placera forst bladet (19) med klippkanterna riktade mot marken, ra sedan at bladmattern (18).

FÖRVARING (Se Fig. L1, L2)

Stoppa klipparen och ta alltid bort sakerhetsnyckeln. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, Lossningsmedel aller polermedel. Ta bort gräs och skräp, speciellt frän ventilationsöppningarna.

Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet ar kompakt i bladområdet, ta bort det med enträller plast pinne.

Forvara maskinen pa en torr plats. Placera inga andra foremal ovanpa maskinen.

For att underlätta forvaring, frigör handtagsknoppen, och vik ihop det övre handtaget som visas i fig L1 & L2.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd där det finns anlaggningar for det. Kontakta din Lokala

myndigheterller aterforsjarefor atervinningsrad.

Problem Korrigerande Åtgård
1. Maskinen startupinte nar spaken trycks ner.	A. Kontrolera att sakerhetsnyckeln ar installerad och helt i, somt att knappen på brytarhuset År helt intryckt. B. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. stäng av gräsklipparen och kontrolera att kniven har fritt svängrum. Om den inte gär att dra ut,kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.
2. Motorn stannar under klippning.	A. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln, stäng av gräsklipparen och kontrolera att kniven har fritt svängrum. Om den inte gär att dra ut,kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. B. Höj hjulen till den högsta klippöhjenoch starta gräsklipparen. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. D. Undvik att überbelasta gräsklipparen. Sänk klippphastigheten erller öka klippöhjen,eller)bädeoch.
3. Gräsklipparen kör men klippprestandan ár otillfredsställande,ller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. B. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Vänd på gräsklipparen och kontrolera följande: Kniven sca vara vass. Undersidan och utkastarrännan ár fria frän gräsrester. C. Hjulinställingen kan vara für lögfor gräsforhällandena. Öka klippöhjen.
4. Gräsklipparen ár for tung att skjuta framåt.	A. Öka klippöhjen for att minska undersidans motständ mot gräset. Kontrolera att alla hjul roterar fritt.
5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Ställ gräsklipparen på sidan och sakerställ att kniven inte ár böjd eller skadad. Om kniven ár skadad sca den bytas mot en ersättningskniv是从. Om gräsklipparennderdel ár skadad sca du lämna in gräsklipparen hos en auktoriserad verkstad. B. Om det inte finns nagra synliga skador på kniven och gräsklipparen fortfarande vibrerar: Frigör brytarspaken for att stänga av gräsklipparen, avlagsna sakerhetsnyckeln och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparenfortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.
6. Batteriladdarens LED lyser inte.	A. Kontrolera kontaktanslutningen. B. Byte av laddare.
7. Batteriladdarens lampa går inte over till grönt.	A. Batteriet måste kontrolleras. Ta det till att behörigt servicecenter.
8. Gräsklipparen tar inte upp klippprester.	A. Avlagsna mullningsplattan innan du sätter på pASEn. B. Utkastarrännan har täpptsigen. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Rensa bort klippprester frän utkastarrännan. C. För mycket gräsklipp. Höj hjulen for att minska langden på gräset som klipsps. D. Behällaren ár full. Töm behällaren oftare.
9. Synligt gräsklipp vid mulling.	A. För mycket gräs klipsps atgangen. Höj hjulen for att minska langden på gräset som klipsps. Klipp inte mer än en tredjedel av den totala Höjden. B. Kontrolera att bladet ár vasst. Håll alltid bladet vasst.
10. Låg eller förkortad drifttid after flera användninger.	A. Ta till en behörig servicestation -ett nytt batteri kan behövas.
11. Batteriladdarens lampa blinkar rött och batteriet kan inte laddas.	A. Batteriet overladdas after kontinuierlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42°C allerlagre.

DEKLARATION OM OVERENSSTAMMELSE

VI,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Deklarerar attenna Produkt,

Beskrivning WORX Sladdlos grasklippare

Typ WG779E WG779E.1 WG779E.9 (770-789 - maskinbeteckning, anger Sladdlos gräsklippare)

Funktion klippa gras

Uppfyller foljande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/EC ändrad av 2005/88/EC

• Konformitetsutvärderingsprocedur enlicht Bilaga VI.

• Uppmatt bullerniva 87.76dB(A)

• Deklarerad garanterad bullerniva 90dB(A)

Berörtnotifieratorgan

Personen som godkänts att sammanställa den teknska lien,

Namn: Marcel Filz

Vice chefsingenjör, tester och certificering

Positec Technology (China) Co., Ltd.
