WG779E.9 - Tosaerba WORX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tosaerba senza fili
Marca	WORX
Modello	WG779E.9
Diametro di taglio	34 cm
Altezza di taglio	20–70 mm, 6 posizioni
Capacità del sacco di raccolta	30 L
Diametro ruote anteriori/posteriori	160 mm / 180 mm
Alimentazione	Batteria agli ioni di litio 40 V (2 x 20 V max), capacità 2,5 Ah o 4,0 Ah
Caricabatterie	WA3869 (ingresso 100–240 V, uscita 20 V, 2,0 A) o WA3883 (doppia porta)
Tempo di ricarica	Circa 2,5 h (2,5 Ah) o 2 h (4,0 Ah)
Peso (con batteria)	12,1 kg
Velocità a vuoto	3300 / 3500 giri/min
Livello di pressione acustica	76,5 dB(A)
Livello di potenza acustica	87,76 dB(A)
Vibrazione mano-braccio	3,246 m/s² (incertezza K = 1,5 m/s²)
Modalità di taglio	ECO (erba ≤ 20 mm) e TURBO (erba fitta o alta)
Sicurezza	Chiave di sicurezza, sportello di sicurezza, arresto motore se la leva viene rilasciata
Indicatore di riempimento del sacco	Sì, indicatore di livello (coperchio galleggia/scende)
Manico pieghevole	Sì, per stoccaggio verticale
Manutenzione	Affilatura e bilanciamento della lama, pulizia del carter

Domande frequenti - WG779E.9 WORX

Come caricare le batterie del tosaerba WG779E.9 ?

Le batterie vengono fornite scariche. Prima del primo utilizzo, caricatele completamente con il caricabatterie in dotazione. Collegate il caricabatterie a una presa 100–240 V e inserite ciascuna batteria nel suo alloggiamento. La spia rossa indica la carica in corso; la spia verde indica carica completa. Caricate sempre entrambe le batterie contemporaneamente.

Come regolare l'altezza di taglio ?

Fermate il tosaerba e rimuovete la chiave di sicurezza. Utilizzate la leva di regolazione (riferimento 9) per scegliere una delle 6 posizioni di altezza, da 20 mm (più bassa) a 70 mm (più alta). Non toccate la lama durante la regolazione.

Cosa fare se il tosaerba non si avvia ?

Verificate che la chiave di sicurezza sia inserita correttamente. Assicuratevi che entrambe le batterie siano installate correttamente e completamente cariche. Se la spia di alimentazione è spenta, una batteria è mal installata o difettosa. Rilasciate la leva di commutazione e riprovate.

Come svuotare il sacco di raccolta ?

Fermate il tosaerba e rimuovete la chiave di sicurezza. Sollevate lo sportello di sicurezza, afferrate la maniglia del sacco e rimuovetelo tirando all'indietro. Scuotete l'erba verso il fondo del sacco. Rimettete il sacco in posizione spingendolo leggermente fino allo scatto.

Quali sono le modalità di taglio disponibili ?

Il tosaerba offre due modalità selezionabili tramite la rotella:
- Modalità ECO: per un taglio quotidiano di erba di altezza ≤ 20 mm, risparmia la batteria.
- Modalità TURBO: per erba fitta o invasiva, potenza massima.

Come manutenere la lama ?

Per affilare la lama, rimuovete la chiave di sicurezza e svitate il bullone della lama. Fissate la lama in una morsa e limate i bordi taglienti mantenendo l'angolo originale. Verificate l'equilibrio posizionando la lama su un cacciavite orizzontale: se un'estremità pende, limate quella estremità. Sostituite la lama ogni 2 anni o dopo 50 ore di utilizzo.

Qual è l'area di taglio massima ?

Con due batterie completamente caricate, l'area di taglio varia a seconda delle condizioni. Per erba fine e asciutta tagliata da 7 cm a 5 cm di altezza, l'area massima è di circa 280 m² (modello WG779E). Per erba molto fine, può raggiungere 280 m². Riducete la velocità di spinta per risultati migliori.

Come riporre il tosaerba ?

Fermate il tosaerba, rimuovete la chiave di sicurezza e pulite il carter con una spazzola morbida. Piegate la maniglia superiore premendo il pulsante di sblocco. Riponete il tosaerba in posizione verticale in un luogo asciutto. Non appoggiate oggetti pesanti sopra.

Cosa significa il lampeggiamento della spia di alimentazione ?

La spia di alimentazione indica lo stato delle batterie:
- 5 spie verdi: batterie piene.
- 2-4 spie: carica residua.
- 1 spia fissa: almeno una batteria scarica.
- Nessuna spia: batteria mal installata o difettosa.
- Lampeggio 2 volte: batteria troppo scarica.
- Lampeggio 3 volte: batteria calda (attendere che si raffreddi).
- Lampeggio 4 volte: sovraccarico (aumentare l'altezza di taglio o rallentare).

Il tosaerba è adatto per terreni in pendenza ?

Sì, ma con cautela. Tagliate di traverso rispetto alla pendenza, mai dall'alto verso il basso. Mantenete l'equilibrio ed evitate pendenze ripide. Rilasciate la leva di arresto se attraversate una zona sassosa. Indossate scarpe antiscivolo.

MANUALE UTENTE WG779E.9 WORX

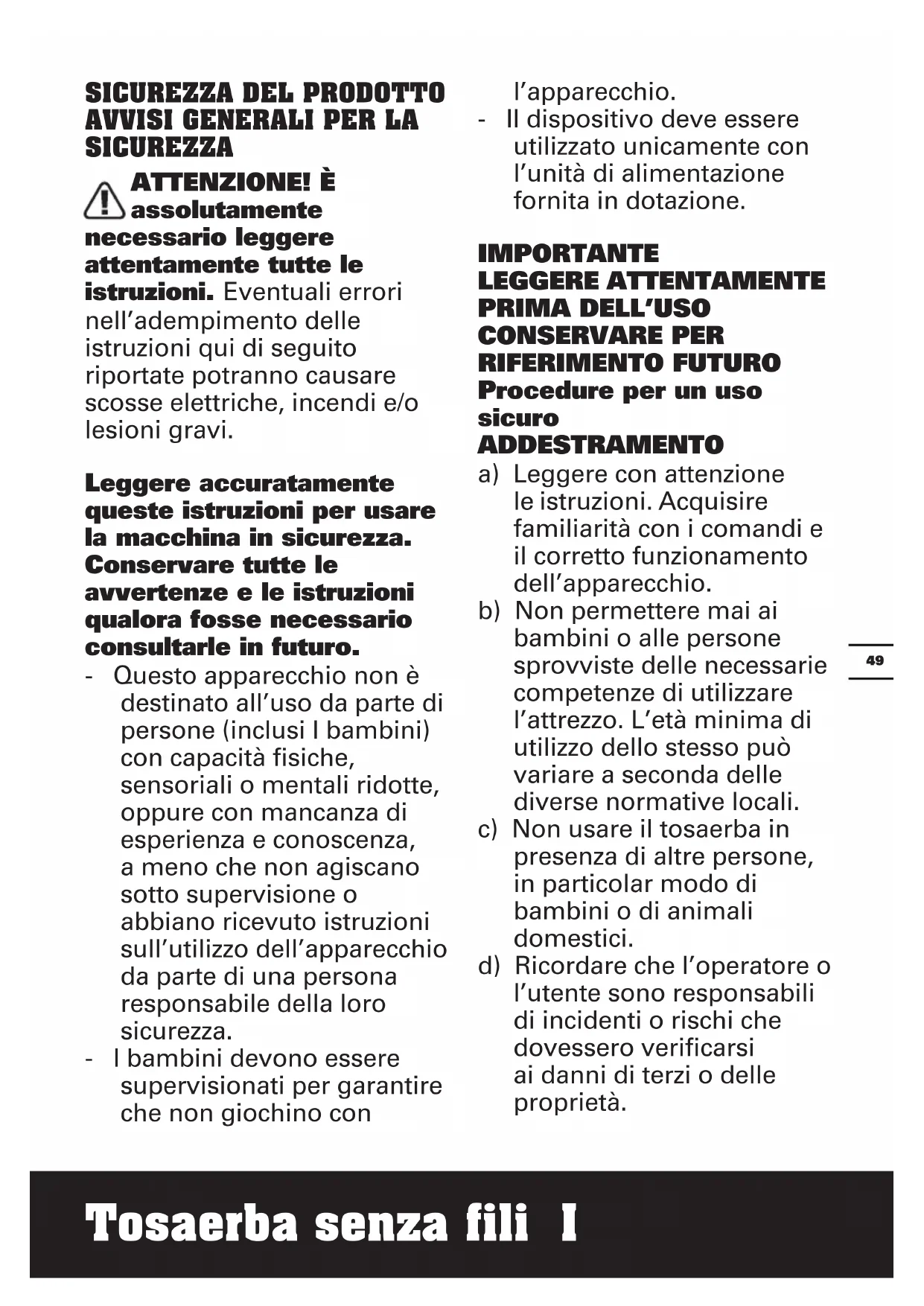

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ol lesions gravi.

Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutte le avventenze e le istruzioni qualora fosse necessario consultrale in futuro.

• Questo apparecchio non è destinato all'uso da parte di persona (inclusi I bambini) con disponà fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sotto supervisione o abbiano ricevuto istruzioni sull'utilizzo dell'apparecchio da parte di una persona responsable della loro sicurezza.
• I bambini devono essere supervisionati per garantire che non giochino con

l'apparecchio.

• Il dispositivo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione.

IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO Procedure per un uso sicuro ADDESTAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle personesprovviste delle necessariecompetenze diutilizzareI'attrezzo.L'età minima diutilizzo dello stesso cuivariare a seconda dellediverse normative locali.
c) Non usare il tosaerba in presenza di altre personne, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operaore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprieta.

OPERAZIONI PRELIMINARI

a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzato l'apparecchio scalzi o indossando sandali aperti.
b) Ispezionare con attenzione l'area in cui si deve utilizzato l'apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura;
c) Prima dell'uso, verificare visivamente che le lame, i rispetti bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostuire le lame o i bulloni in blocco per mantenere l'equilibrio; Sostuire le etichette danneggiate e illeggibili.

FUNZIONAMENTO

a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale.
b) Se possibile, evitare di utilizzato l'apparecchio su erba bagnata.
c) Sui terreni in pendenza, è necessario Maintainere sempre la stabilità.
d) Camminare, non correremi;
e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici

inclinati, mai dall'alto verso il basso;

f) Prestare estrema attenzione aiambi di direzione nelle suddette condizioni di pendenza.
g) Non usare il tosaerba su pendii extremamente scoscesi.
h) Prestare la massima
attenzione tirando a se
l'apparecchio o invertendo la
direzione dello stesso.
i) Arrestare la/e lama/e ovesia necessario inclinare I'attrezzo ai fini del trasporto da o verso un'altra area di tosatura e su superfici diverse da quella erbose.
j) Non utilizzato mai il tosaerba se le protezioni o i ripari sono danneggiati o alla gli appositi apparati di sicurezza, come i deflettori e/o il disposativo di raccolta erba.
k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distance di sicurezza dagli attrezzi da taglio.
I) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall'operaatore.

m) Non avvincare mani o piedi'accanto o sotto le parti rotanti. Nel caso di falciatrici rotative,manterecostamentelibereleaperturedi scarico.
n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimioso e prima del completo arresto delle lame;
o) Non avviare il tosaerba.
stando in piedi davanti
all'apertura di scarico.
p) Non trasportare il tosaerba nelle fonte di alimentazione è in esecuzione.
q) Fermare il tosaerba e rimuovere il dispositivo di disattivazione. Assicurarsi che tutte le parti mobili si siano completeness arrestate.
- Ogni volta che si lascia l'apparecchiatura incustodita,
- Prima di eliminare un'obstruzione,
- Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
- Dopo ave colpito un oggetto estraneo. Ispezionare l'apparecchio in ricerca di danni ed eventualmente provvedere alle necessarie riparazioni.

Qualora l'attrezzo inizi a

vibrare in maniera anomala (verificare immediatamente)

• controllare i danni.
• sostituire o riparare le parti danneggiate.
• controllare e stringere le parti allentate.

MANUTENZIONE E CONSERVAZIONE

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare frequently il grado di usura e deterioramento del dispositivo di raccolta erba;
c) Per maggiore sicurezza, sostuire le parti usurate o danneggiate. Utilizzare solo accessori e parti di ricambio originali.
d) Prestare attentione durante la regolazione della macchina per impedire che le dita rimangano incastrate tra le lame mobili e le parti fisse della macchina.
e) Far sempre raffreddare il tosaerba prima di riporlo.
f) Quando si fa manutenzione alle lame siate consapevoliche,anche se la corrente è spenta,le lame possono ancora muoversi.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a)Non smontare, après o strappare le cellule secondarie o il paccobatteria.
b)Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici.

Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.

c)Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d)Non sopporre il paccobatteria a scosse meccaniche.
e)In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante

acqua e consultare un medico.

f) Se si ingerisce una cellula o un pacco batteria, consultare immediamente un medico.
g)Tenere le cellule e il pacco Batteria puliti e asciutti.
h)Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria devese sere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un paccobatteria in carica se non inuso.
k)Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20^ ± 5^) .
m)Quando si smaltiscono i
pacchi batteria, tenere i
pacchi batteria con diversi
sistema elettrochimici
separati gli uni dagli和其他.
n)Ricaricare solo con il

caricatore specificato da WORX. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altre pacco batteria.

o)Non utilizzato un pacco Batteria non progettato per l'uso con l'apparecchiatura.
p)Tenere il pacco batteria fuori alla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s)Smaltire adeguatamente.

SIMBOLI

!	Leggere attendamente il manuale d'istruzione ed assicurarsi di aver compreso Completely i comandi descritti e il relativo funzionamento.
	Tenere gli astanti a distance di sicurezza.

	Fare attendenza alle lame affiliate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina alla rete elettrica prima di eventuali interventi di manutenzione.
	Non esporre alla pioggia o all'acqua
	Non bruciare
Li-Ion	Non smaltire le batterie. Portare le batterie scariche presso un punto locale di ricolaggio o di raccolta.
	Indossare guanti protettivi
STOP	Rimuoverne la batteria alla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione. Le lame continuano a ruotare anche dello spegnimento dell'attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate.
	Rimuoverne la chiave
	I prodotti elettrici non possono essegetati tra i rifiuti domestici. L'apparecchio da rottamare devele essere portato al centro di ricolaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricolaggio più vicino.

1. CHIAVETTA DI SICUREZZA
2. LEVA DI AVVIAMENTO
3. SERRACAVO
4. IMPUGNATURA SUPERIORE
5. MANIGLIA INFERIORE
6. INDICATORE DI ALIMENTAZIONE DELLA BATTERIA
7. COPERCHIO DEL PACCOBATTERIA
8. MANOPOLA INTELLECTU
9. LEVA DI REGOLAZIONE DELL'ALTEZZA DI TAGLIO
10. MANUBRIO
11. IMPUGNATURE, INFERIORE
12. ALETTA DI SICUREZZA
13. SACCO RACCOLTA ERBA
14. IMPUGNATURA DEL CONTENITORE ERBA
15. INDICATORE DI RIEMPIMENTO DEL RACCOGLITORE
16. IMPUGNATURE, SUPERIORE
17. BATTERIA *(VEDI FIG. E)
18. BULLONE DELLA LAMA (VEDI FIG. 01)
19. LAMA (VEDI FIG. 01)

SPECIFICHE TECNICHE

Codice WG779E WG779E.1 WG779E.9 (770-789 - designazione del macchinario rappresentativo del Tagliaerba a batteria)

	WG779E WG779E.1	WG779E.9
Potenza Nominale 40V	Max. (2x20V Max.)**
Velocità a vuoto 3300 / 3500/min
Diametro di taglio 34cm
Altezza di taglio	20-70mm
Posizioni altezza di taglio	6
Diametro ruote anteriori	160mm
Diametro ruote posteriori	180mm
Capacità contentore erba	30L
Capacità batteria 2.5Ah (WA3572) 4.0Ah (WA3553) /
Tipodi Batteria Agli Ioni Di Litio /
Modello caricatore	WA3869	WA3883	/
Potenza caricabatteria	Ingresso: 100-240V~50/60Hz, Uscita: 20V - , 2.0A	Ingresso: 100-240V~50-60Hz Uscita 1: 20V - , 2.0A*** Uscita 2: 20V - , 2.0A***	/
Tempo di ricarica circa 2.5hrs	circa 2hrs	/
Peso Macchina	12.8kg	13.4kg	12.1kg

**Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.
** I dati "Uscita 1 del caricabatterie" e "Uscita 2 del caricabatterie" si riferisce a due porte con la stessa tensione e la stessa corrente.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata	LpA: 76.5dB(A)KpA: 3dB(A)
Potenza acustica ponderata	LwA: 87.76dB(A)LwA: 3dB(A)
Indossare protezione per le orecchie

INFORMAZIONI SULLA VIBRAZIONE

Vibrazione ponderata tipica	ah=3.246m/s2
	Incertezza K=1.5m/s2

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempí e ad altre

variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo

dovrebbe anche tenere conte di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene

spento e il tempo in cui viene lasciato girare a vuoto alla realmente fare il suo lavoro. Questo potrebber ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a queste istruzioni e mantenerlo ben lubricativo (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WG779E	WG779E.1	WG779E.9
Sacco raccolta erba	1 1 1
Serracavo	2 2 2
Batteria (WA3572)	2 //
Batteria (WA3553)	/ 2 /
Caricatore (WA3869)	1 //
Caricatore (WA3883)	/ 1 /

Si raccomanda di acquistare tutti gli accessori dello stesso negozio in cui è stato acquistato l'attrezzo. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

ISTRUZIONI OPERATIVE

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORME ALLE NORME:

Questo prodotto è stato progettato per tosare l'erba di prati domestici.

AZIONE FIGURA
MONTAGGIO
Montaggio del manubrio NOTA: scegliere uno dei due fori nel manubrio inferiore per regolare l'altezza del manubrio.	Vedi Fig. A1, A2, A3, A4, A5
Assemblaggio del sacco di raccolta della polvere	Vedi Fig. B1, B2, B3, B4
Assemblaggio del sacco di raccolta della polvere al tagliaerba NOTA: Rilasciare leggermente la sicca raccolta erba per controllare che sua stata installata bene.	Vedi Fig. C1, C2
Controllo dello stato di carica della batteria NOTA: la Fig. D1 si riferisce solamente alla batteria con indicatore luminoso.	Vedi Fig. D1
Caricamento del pacco batteria NOTA: Il pacco batteria viene spedito scarico. La batteria devessecesserecompletamente carica prima del primo taglio. Caricare sempre completamente le due batterie nelle stessomomento. è possibile trovare maggioriedettagli nel manuale del caricatore.	Vedi Fig. D2, D3
Montaggio/smontaggio della batteria NOTA: Questo rasaerba funziona solo se sono installate entrambé le batterie. Usare sempre le stessesde Batterie e caricarle contemporaneamente. Quando si utilizzato due batterie con potenze diverse l'utensile funzionera solamente al valore di potenza corrispondente al minimo comun denominatore.	Vedi Fig. E

FUNZIONAMENTO
Indicatore Alimentazione batteria sulla macchia Leggere i dettagli nella sezione STATO DELLA BATTERIA IMPORTANTE Quando è illuminata solo una lice, almeno una delle batterie è scarica è deve essere ricaricata,anche se il tagliaerba potrebbe essere più in grado di tagliare l'erba. Se si continua ad utilizzato il tagliaerba con la batteriaosi scarica si rischia di ridurre la durata e le prestazioni della batteria. Quando nessuna spia è accesa, almeno una delle batterie non è correttamente installata o è difettosa, ricontrollare le batterie siano completamente inserte in sede.	Vedi Fig. F
Avvio & Arresto	Vedi Fig. G1, G2
Regolazione dell'altezza di taglio AVVERTENZA:Arresto, rilasciare la leva interrottore e attendere che il motore si arresti prima di regolare l'altezza. Le lame continuano a ruotare una volta spenta l'apparecchiatura, una lama in rotazione può provocare ferite. Non toccare le lame in rotazione.	Vedi Fig. H
Selezione della manopola modalità di funzionamento Modalità ECO Selezionare la modalità ECO quando si taglia in condizioni di tutti i giorni e quando l'altezza massima dell'erba è di 20 mm o inferiore Modalità TURBO Impostare la manopola sulla modalità TURBO durante il taglio di erba spessa o incolta.	Vedi Fig. I1, I2
Indicatore di riempimento del raccoglitore Vuoto:Aletta aperta (a) Pieno:Aletta chiusa (b)	Vedi Fig. J1
Rimozione/svuotamento del sacco di raccolta della polvere AVVERTENZA! Verificare sempre che lo sportello di sicurezza chiuda la bocca di scarico prima dell'uso. Non sollevare mai lo sportello di sicurezza quando il rasaerba viene usatorawnza il sacco raccoglierba montato.	Vedi Fig. J2
Scarico posteriore Vedi Fig. K
Immagazzinaggio Vedi Fig. L1, L2

LED DI STATO DELLA BATTERIA (Vedi Fig. F)

Prima di iniziare o dopo l'uso, premere il pulsante "POWERTEST" sulla macchina per verificare lo stato di carica delle batterie. Durante QUESTa operazione, lo stato di carica delle batterie viene migliorato automaticamente dall'apposto indicatore luminoso. Il LED rileva e visualizza le condizioni della batteria comeindicato seguito:

Stato dell'indicatore di carica	Condizione della batteria
Cinque spie verdi (accese.	Le due batterie sono completamente cariche.
Due, tre o quattro spie verdi accese.	Le due batterie sono più accone. Più spie sono accese, maggiore è la carica residua.
Solo una spia verde (accaea.	Almeno una delle batterie è scarica e delve essere ricaricata.
Nessuna spia accesa.	Almeno una delle batterie non è correttamente installata o è difettosa.
Una sola spia lampeggia due volte per ciclo.	Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio.
Una sola spia lampeggia tre volte per ciclo.	Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare.
Una sola spia lampeggia quattro volte per ciclo.	La macchina è in sovraccarico. Aumentare l'altezza di taglio o spingere più lentamente.

SUGGERIMENTI PER IL TAGLIO DEL'ERBA NOTA: ISPEZIONARE SEMPRE L'AREA NELLA QUALE SI DEVE UTILIZZARE IL TAGLIAERBA E TOGLIERE PIELRE, BASTONI, CAVI, OSSI ED

ALTRA SPORCIZIA CHE POTREBBE ESSERE LANCIATA DALLA LAMA IN ROTAZIONE.

1. Tagliare l'erba lungo la superficie di terreni scoscesi muovendosi in senso trasversale, e mai dall'alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzato su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salda per i piedi.
2. Rilasciare la leva interruttor per spegnere il tagliaerba quando si attraversano aree con ciotoli (le pietre possono essere lanciate alla lama).
3. Impostare il tagliaerba sull'altezza massima di taglio quando si effettuano tagli su terreni non lisci o se l'erba è alta. Se si taglia troppa erba potrebbe scattare l'interruttore di protezione, e il tagliaerba si arresta.
4. Se durante la stagione con crescita rapida dell'erba si usa un sacco raccolta erba, l'erba potrebbe ostruire l'apertura di scarico. Rilasciare la leva interrottore per spengere il tagliaerba e togliere la chiavetta di sicurezza. Smontare la sicca per l'erba e agitarla in modo che l'erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano essersi formati intorno all'apertura di scarico. Sostituire la sicca per i clienti nuovi.
5. Se il tagliaerba inizia a vibrare in modo anomalo, rilasciare la leva interrottore per spegnerlo e togliere la chiavetta di sicurezza. Controllare immediatamente la causa della vibrazione. Le vibrazioni sono sempre un'indicazione di problemi. Non utilizzato il tagliaerba fino a quando non si è eseguito un controllo.
6. PER SPEGNERE IL TAGLIAERBA RILASCIARE SEMPRE LA LEVA INTERRUTTORE E TOGLIERE LA CHIAVETTA DI SICUREZZA QUANDO LO SI LASCIA INCUSTODITO, ANCHE SE PER UN BREVE PERIODO DI TEMPO.

AREA DI TAGLIO

L'area di taglio può essere influenzata da diversi fattori, come altezza di taglio, umidità del tanto erboso, lunghezza dell'erba e densità. Inoltre, avviare e arrestare il tosaerba troppe volte durante l'uso può contribuire a ridurre l'autonomia e, di consegenza, l'area di taglio.

La seguente tabella describes the rapporto tra condizioni di taglio e area di taglio.

Condizioni di taglio Area di taglio (massima)
Condizioni dell'erba	Altezza di taglio WG779E	WG779E.1
Erba molto fine e secca	Taglio da 7cm a 5cm	280m² * 460m	2*
Erba fine e secca	Taglio da 7cm a 3cm	140m² * 230m	2*

• Con due pacchi batterie completeness carichi utilizzati insieme.

SUGGERIMENTO:

1) Si consiglia di tagliare l'erba frequentlymente, procedere a un'andatura normale e non avviare/ arrestare il tosaerba troppo spesso durante l'uso.
2) Per ottener prestazioni ottimali, utilizzare due pacchi batterie completamente carichi e tagliare sempre meno di un terzo della lunghezza dell'erba ad agli passata.
3) Procedere più lentamente quando si deve tagliare erba più alta, casi da ottener un taglio più efficace e consentire lo scarico dell'erba tagliata.
4) Evitare di tagliare erba bagnata, in quanto potrebbeaderire alle superfici interne del piatto di taglio e ostacolare raccolta o scarico dell'erba tagliata.
5) In caso di erba fresca o spessa, impostare un'altezza di taglio maggiore per prolungare la durata delle batterie.

MANUTENZIONE

AVVERTENZA: Arrestare la falciatrice e togliere la chiave di sicurezza prima di cortare il sacco di raccolta dell'erba.

NOTA: Per garantire una vita di servizio più lunga ed fidabile, è necessario atteneri con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le copertura e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire agli necessaria operazione di manutenzione o riparazione prima diutilizzare l'apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI TENERE LA LAMA SEMPRE AFFILATA.

QUANDO SI SMONTA, AFFILA E SI RIMONTA LA LAMA INDOSSARE UNA PROTEZIONE IDONEA PER GLI OCCHI. VERIFICARE CHE LA CHIAVETTA DI SICUREZZA SIA STATA TOLTA.

L'affilatura della lama due volte nella stagione in cui si taglia l'erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore.

SOSTITUIRE IMMEDIATEAMENTE LA LAMA SE PIEGATA O DANNEGGIATA.

QUANDO SI AFFILA LA LAMA:

1. Verificare che la lama rimanga equilibrata.
2. Affilare la lama con I'angolo di taglio originale.
3. Affilare i bordi di taglio su entrambe le estremita della lama, togliendo la stessa quantità di materiale da entrambi i lati.

NOTA: 1. Assicurarsi che il tagliaerba sia spento e rimuovere la chiave.

1. Riporre il tagliaerba in modalità di riposo in posizione verticale.

AFFILARE LA LAMA IN UNA MORSA (Vedi Fig. M)

1. Prima di togliere la lama, verificare che la leva dell'interruttore sa rilasciata, che la lama abbia interroglo il movimento e che la chiavetta di sicurezza sua stataolta.
2. Smontare la lama dal tagliaerba. Vedere le istruzioni per lo smontaggio e per rimontare la lama.
3. Fissare la lama M-1 in una morsa M-2.
4. Indossare occhiali di sicurezza e prestare attenzione a non tagliarsi.
5. Affilare i bordi taglienti con attenzione utilizzando una lima fine M-3 o una pietra per affilare.
6. Controllare l'equilibratura della lama. Vedere le istruzioni per l'equilibratura della lama.
7. Rimontare la lama sul tagliaerba e serrare bene.
   Fare riferimento alle istruzioni riportate di seguito.

EQUILIBRATURA DELLA LAMA (Vedi Fig. N)

Verificare l'equilibratura della lama posizionando il foro centrale della lama N-1 su un chiodo o su un giravite N-2, bloccati in orizzontale su una morsa N-3. Se una delle estremità della lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso.

MANUTENZIONE DELLA LAMA (Vedi Fig. 01, 02)

Sostituire la lama metallica après 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendente delle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari quanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama.

Tenere la lama (19) e svitare il bullone della lama (18) ruotandolo in senso antiorario conla chiave, poi rimuovere la lama.

Per rimontare,METTERaIama(19)con il lato affidavit.
verso il basso.Serrare bene il dato della ama(18).

IMMAGAZZINAMENTO: (Vedi Fig. L1, L2)

Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza. Pulire a fondo la parte esterna della macchina using an un panno o una spazzola morbida.

Non usare acqua, solventi o prodotti lucidanti.

Rimuovere agli traccia di grasso e detriti, soprattutto dalle fissure di ventilazione.

Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere alla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica.

Conservare la macchina in unippo asciutto. Non accatasare sopra diessa altri oggetti.

Per agevolare lo stoccaggio, rilasciare la manopola sul manico e piagare la parte superiore del manico, come illustrato nelle Figg. L1 e L2.

Problema Soluzione
1. La macchina non parte azionando la leva Interruttore.	A. Verificare che sia stata installata correttamente la chiave di sicurezza e che il pulsante sull'alloggiamento dell'interruttore venga premuto completeness.B. Rilasciare la leva dell'interruttore per spegnere il tosaerba. Rimuovere la chiave di sicurezza, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente.C. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.
2. Il motore si spegne durante la falciatura.	A. Rilasciare la leva dell'interruttore per spegnere il tosaerba. Rimuovere la chiave di sicurezza, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In case contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente.B. Regolare l'altezza di taglio delle ruote sulla posizione più alta e accendere il tosaerba.C. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.D. Evitare di sovracariciare il tosaerba. Rallentare la velocità di taglio oppure aumento l'altezza di taglio, oppure applicare entrambé le misure.
3. Il motore si spegne durante la falciatura o non risisce a tagliare tutto il prato.	A. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.B. Rilasciare la leva dell'interruttore per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Capovolgere il tosaerba e controllare: l'affilatura della lama - mantenere ben affilata la lama. Che la scocca e il condotto di scarico non siano intasati.C. Le ruote possono essere state regolate a un'altezza troppo Bassa per le condizioni dell'erba. Aumentare l'altezza di taglio.
4. Il tosaerba è troppo duro da spingere.	A. Augmente l'altezza di taglio per ridurre la resistenza della scocca sull'erba. Controllare che agli ruota giri liberamente.
5. Il tosaerba fa rumore e vibra più del solito.	A. Rilasciare la leva dell'interruttore per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Girare di lato il tosaerba e controllare la lama per verificare che non si via siera piggata o danneggiata. Se la lama è danneggiata, sostuirla con una di ricambio. Se la parte inferiore della scocca è danneggiata, portare il tosaerba presso un centro assistenza autorizzato.B. Se non vi sono danni visibili sulla lama e il tosaerba continua a vibrare: Rilasciare la leva dell'interruttore per spegnere il tosaerba. rimuovere la chiave di sicurezza e la lama. Ruotare la lama di 180 gradi e rimontarla. Se il tosaerba continua a vibrare, portarlo presso un centro assistenza autorizzato.
6. Il LED del caricabatterie non si accendono.	A. Controllare la connessione.B. Sostituire il caricabatterie.
7. Il LED del caricabatterie non diventa verde.	A. La batteria deve essere esaminata. Portarla in un centro di assistenza autorizzato.
8. Il rasaerba non raccoglie lo sfal-n-cio nel sacco.	A. Rimuovere la piatra di pacciamatura quando si usa il sacco.B. Condotto intasato. Rilasciare la leva dell'interruttore per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Eliminare lo sfalcio dal condotto.C. Troppa erba tagliata. Sollevare l'altezza di taglio delle ruote per accorriere la lunghezza del taglio.D. Sacco pieno. Svuotare il sacco più frequentlymente.
9. Durante la pacciamatura si vedono sfalci evidenti.	A. Viene tagliata troppa erba. Sollevare l'altezza di taglio delle ruote per accorriate la lunghezza del taglio. Non tagliare più di 1/3 della lunghezza totale.B. Verificare l'affilatura della lama. Mantenere la lama sempre affiliata.
10. Tempo di funzionamento ridotto dopo molti utilizzi.	A. Riportare la macchina in un centro di assistenza autorizzato: potrebbe essere necessaria una nuova batteria.
11. Il LED del caricabatterie lampeggia in rosso e la batteria non si carica.	A. La batteria si surriscaldà seguito di un uso prolongato. Rimuovere la batteria dal caricabatterie e lasciarla raffreddare fino a 42°C o meno.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per

un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino.

DICHIARAZIONE DI CONFORMITA

Noi,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Dichiara che I'apparecchio,

Descrizione Tagliaerba a batteria WORX

(770-789 - designazione del macchinario rappresentativo del Tagliaerba a batteria)

Funzione Falciatura prati

conforme alle seguenti direttive,

2006/42/EC, 2014/30/EU, 2011/65/EU

2000/14/EC modificata alla 2005/88/EC

2000/14/EC modificata alla 2005/88/EC

• Procedura di conformità come da Annex VI
• Potenza acustica pesata 87.76dB(A)
• Massima potenza di rumore garantita 90dB(A)

L'organismo competente

Nome: Intertek Testing & Certification Ltd (organismo notificato 0359)

Indirizzo:Davy Avenue, Knowlhill,Milton

Keynes, MK5 8NL

conformera,

EN 60335-1,

EN 60335-2-77,

EN 62233,

EN ISO 3744,

EN 55014-1,

EN 55014-2

Il responsabile autorizzato alla compilatione della documentazione tecnica,

Nome: Marcel Filz

Indirizzo: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

2018/03/06

Allen Ding

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
