NÁVOD NA OBSLUHU WG779E.9 WORX

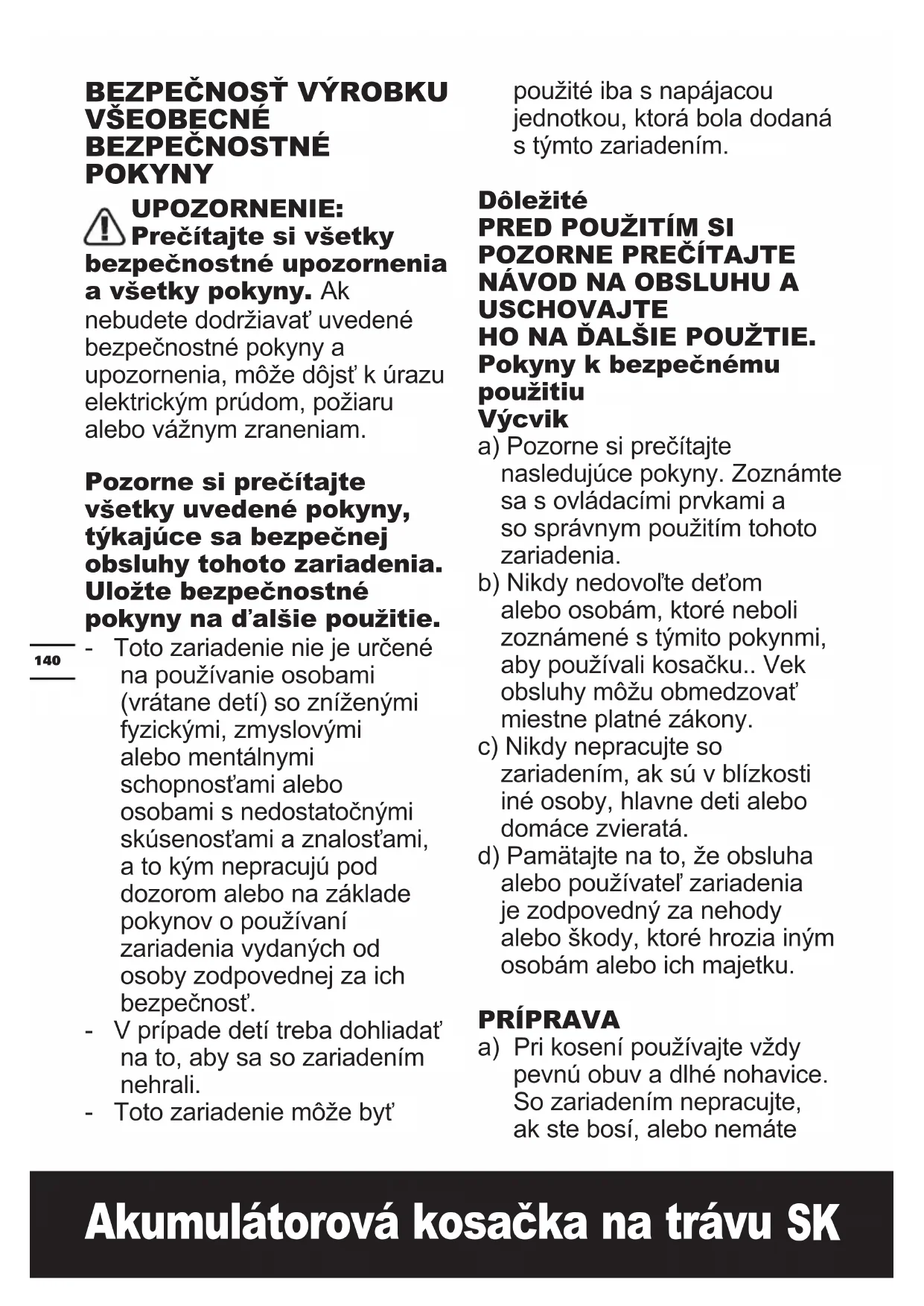

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY UPOZORNENIE: Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Ak nebudete dodržiavať uvedené bezpečnostné pokyny a upozornenia, môže dôjsť k úrazu elektrickým prúdom, požiaru alebo vážnym zraneniam. Pozorne si prečítajte všetky uvedené pokyny, týkajúce sa bezpečnej obsluhy tohoto zariadenia. Uložte bezpečnostné pokyny na ďalšie použitie. - Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo osobami s nedostatočnými skúsenosťami a znalosťami, a to kým nepracujú pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby zodpovednej za ich bezpečnosť. - V prípade detí treba dohliadať na to, aby sa so zariadením nehrali. - Toto zariadenie môže byť použité iba s napájacou jednotkou, ktorá bola dodaná s týmto zariadením. Dôležité

USCHOVAJTE HO NA ĎALŠIE POUŽTIE. Pokyny k bezpečnému použitiu Výcvik a) Pozorne si prečítajte nasledujúce pokyny. Zoznámte sa s ovládacími prvkami a so správnym použitím tohoto zariadenia. b) Nikdy nedovoľte deťom alebo osobám, ktoré neboli zoznámené s týmito pokynmi, aby používali kosačku.. Vek obsluhy môžu obmedzovať miestne platné zákony. c) Nikdy nepracujte so zariadením, ak sú v blízkosti iné osoby, hlavne deti alebo domáce zvieratá. d) Pamätajte na to, že obsluha alebo používateľ zariadenia je zodpovedný za nehody alebo škody, ktoré hrozia iným osobám alebo ich majetku. PRÍPRAVA a) Pri kosení používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte141 Akumulátorová kosačka na trávu

vhodnú obuv. b) Skontrolujte priestor, v ktorom budete toto zariadenie používať a odstráňte všetky predmety, ktoré by mohli byť strojom vymrštené. c) Pred každým použitím preveďte vizuálnu kontrolu, či sú v poriadku nože, upevnenie nožov a či nie je opotrebovaný alebo poškodený žací mechanizmus. Poškodené nebo opotrebované nože vymeňte vždy ako sadu, aby bolo zaistené vyváženie nožov. Nečitateľné alebo poškodené nálepky vymeňte. POUŽITIE a) So zariadením pracujte iba pri dennom svetle alebo pri kvalitnom umelom osvetlení. b) Pokiaľ to bude možné, nepoužívajte toto zariadenie vo vlhkej tráve. c) Pri práci v členitom teréne udržiavajte vždy pevný postoj. d) Kráčajte, nikdy nebehajte. e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechoďte smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechoďte smerom nahor a dolu. f) Pri zmene smeru na svahu buďte vždy veľmi opatrní. g) Nekoste na príliš strmom svahu. h) Dávajte veľký pozor pri cúvaní alebo pri priťahovaní kosačky smerom k sebe.

i) Zastavte nože, ak pri práci

s kosačkou musíte kosačku nakloniť, pri prechádzaní z trávnatých plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená. j) Nikdy nepoužívajte kosačku s poškodenými krytmi alebo bez bezpečnostného zariadenia, napríklad odhŕňačov alebo nesprávne nasadených zberných košov. k) Pri zapínaní motora kosačky postupujte opatrne podľa uvedených pokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža (nožov). l) Pri zapínaní motora kosačku nikdy nenakláňajte, okrem prípadov, keď musí byť kosačka pri štartovaní naklonená. V takom prípade nenakláňajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú časť kosačky, ktorá je ďalej od obsluhy. m) Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce časti kosačky. Dbajte na to, aby bol otvor na odvod pokosenej trávy neustále voľný. n) Nedotýkajte sa nožov pred142 Akumulátorová kosačka na trávu

vytiahnutím bezpečnostného kľúča, pokiaľ nedôjde k ich úplnému zastaveniu. o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvod pokosenej trávy. p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj napájania. q) Zastavte kosačku a vytiahnite bezpečnostný kľúč. Skontrolujte, či došlo k úplnému zastaveniu všetkých pohybujúcich sa častí. – Vždy, keď ponecháte zariadenie bez dozoru. – Pred odstránením zablokovania. – Pred kontrolou, čistením, a každou prácou na zariadení. – Po náraze do cudzieho predmetu. Pred každým použitím kosačky skontrolujte, či je zariadenie v poriadku a preveďte potrebné opravy. Ak začne kosačka nadmerne vibrovať (preveďte kontrolu okamžite). - Skontrolujte, či nedošlo k poškodeniu. - Vymeňte alebo opravte poškodenú časť. - Skontrolujte a utiahnite všetky uvoľnené časti.

ÚDRŽBA A USKLADNENIE

a) Udržiavajte všetky matice, skrutky a upevňovacie prvky riadne utiahnuté, aby ste zaistili bezchybný prevádzkový stav zariadenia. b) Kontrolujte pravidelne zberný kôš, či nie je opotrebovaný alebo poškodený. c) Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené časti. Používajte výhradne originálne náhradné diely a príslušenstvo. d) Pri nastavovaní kosačky buďte veľmi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými časťami kosačky. e) Pred uskladnením nechajte kosačku vždy riadne vychladnúť. f) Pri údržbe nožov dávajte pozor, pretože aj po vypnutí kosačky od zdroja napájania môžu byť nože stále v pohybe. BEZPEČNOSTNÉ

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články. b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach143 Akumulátorová kosačka na trávu

alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar. c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie, vyhľadajte okamžite lekárske ošetrenie. g)Udržujte batérie čisté a suché. h)Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byť pred

použitím nabitá. Vždy postupujte podľa uvedených pokynov a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude batéria použitá. k)Po dlhodobom uložení budete možno musieť vykonať niekoľko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon. l) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C). m)Pri likvidácii batérií oddeľte od seba batérie s odlišnými elektrochemickými systémami. n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecikovaná spoločnosťou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto144 Akumulátorová kosačka na trávu

zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru. o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením. p) Ukladajte batérie mimo dosahu detí. q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy. r) Ak sa zariadenie nepoužíva, vyberte z neho batériu. s) Vykonávajte riadnu likvidáciu batérie. SYMBOLY Pred použitím zariadenia si prečítajte návod na použitie. Udržujte ostatné osoby v bezpečnej vzdialenosti. Používajte len ostré nože. Nože budú pokračovať v otáčaní aj chvíľu po vypnutí motora. Pred prevádzaním údržby vytiahnite bezpečnostný kľuč. Nevystavujte dažďu alebo vode Nespaľujte ich Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu. Noste ochranné rukavice Pred akýmkoľvek nastavovaním, servisom alebo údržbou vyberte z úložného priestoru batériu. Po vypnutí tohto záhradníckeho náradia nože ešte rotujú ďalej a mohli by Vám spôsobiť poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho súčasti zastavia. Odstráňte kryt Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.145 Akumulátorová kosačka na trávu

• Nie všetko zobrazené alebo popísané príslušenstvo je súčasťou štandardnej dodávky.

Doba nabíjania Približne. 2.5hrs Približne. 2hrs / Hmotnosť stroja 12.8kg 13.4kg 12.1kg **Napätie merané bez pracovného zaťaženia. Pôvodné napätie batérie dosahuje maximálne 20 V. Menovité napätie je 18 V. *** Nabíjací výstup 1 a výstup 2 označuje u nabíjačky dva porty s rovnakým napätím a prúdom.

Meraný akustický tlak

Typická nameraná hodnota vibrácií

Nepresnosť K=1.5m/s² VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.

Akumulátor (WA3572) 2 / / Akumulátor (WA3553) / 2 / Nabíjačka (WA3869) 1 / / Nabíjačka (WA3883) / 1 / Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Ďalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnúť predajca náradia.148 Akumulátorová kosačka na trávu

Tento výrobok je určený na kosenie trávnikov na súkromných pozemkoch.

VYKONÁVANÝ ÚKON OBR. ZOSTAVENIE Zostavenie rukoväti POZNÁMKA: Na nastavenie požadovanej výšky rukoväte zvoľte jeden z otvorov v dolnom držadle. Pozrite Obr. A1, A2, A3, A4, A5 Zostavenie zberného koša Pozrite Obr. B1, B2, B3, B4 Upevnenie zberného koša na kosačku POZNÁMKA: Vrecko na trávu jemne zatlačte a presvedčte sa takto, že je úplne nainštalované. Pozrite Obr. C1, C2 Kontrola stavu nabitia batérie POZNÁMKA: Obr. D1 platí len pre akumulátor s indikátorom stavu nabitia. Pozrite Obr. D1 Nabíjanie batérie POZNÁMKA: Táto batéria sa dodáva ako nenabitá. Pred prvým kosením trávnika musí byť batéria celkom nabitá. Oba akumulátorynabíjajtenaplnúkap acituvždysúčasne. Podrobné údaje nájdete v príručke k nabíjačke. Pozrite Obr. D2, D3 Vložení/vytiahnutie akumulátora POZNÁMKA: Tátokosačkabu deschopnáprevádzkyiba s 2 vloženýmiakumulátormi. Použív ajtevždydvazhodnétypyakumulá torov a nabíjajteichsúčasne. Ak používate dva akumulátory s rôznym výkonom, zariadenie beží len s nižším spoločným výkonom oboch akumulátorov. Pozrite Obr. E

Keď svieti iba jedno svetlo, najmenej jeden akumulátor je vybitý a je nutné ho znovu nabiť, a to aj napriek tomu, že kosačka dokáže kosiť trávu. Pokračujúce používanie kosačky na trávu v prípade vybitého akumulátora môže skrátiť životnosť a výkon akumulátora. Ak nesvieti žiadna kontrolka, najmenej jeden akumulátor nie je plne nasadený, alebo je chybný. Skontrolujte, prosím, čisúobaakumulátoryusadené v správnejpolohe. Pozrite Obr. F Spustenie & Zastavenie Pozrite Obr. G1, G2 Nastavenie výšky kosenia VAROVANIE! Zastavte sa, uvoľnite páčkový prepínač a pred nastavením výšky počkajte, dokiaľ sa motor nezastaví. Po vypnutí stroja čepele pokračujú v otáčaní; rotujúca čepeľ môže zapríčiniť poranenie. Nedotýkajte sa rotujúcich čepelí. Pozrite Obr. H Ovládač na voľbu režimu Režim ECO Zvoľte režim ECO, ak budete kosiť trávnik každý deň a ak bude výška trávy maximálne 20 mm. Režim TURBO Nastavte režim TURBO, ak budete kosiť hustú alebo príliš vysokú trávu. Pozrite Obr. I1, I2 Indikátor naplnenia vrecka na trávu Stav vyprázdnenia: záklopka sa vznáša (a) Stav naplnenia záklopka je dolu (b) Pozrite Obr. J1 Odobratie/vyprázdnenie zberného koša VAROVANIE!Predpoužitímvž dyskontrolujte, či je bezpečnost náklapkavýstupnéhootvoruuzatvorená. Bezpečnostnúklapku nikdynezdvíhajte, aksakosačkapoužívabeznasadenéhozb ernéhovakunatrávu. Pozrite Obr. J2 Vyprázdňovanie zozadu Pozrite Obr. K Uloženie Pozrite Obr. L1, L2149 Akumulátorová kosačka na trávu

(Pozrite Obr. F) Pred spustením alebo po použití stlačte na zariadení tlačidlo “POWERTEST” a skontrolujte kapacitu akumulátora. Počas prevádzky sa kapacita akumulátora automaticky zobrazuje indikátorom stavu nabitia akumulátora. LED kontrolky neustále snímajú a zobrazujú stav akumulátora nasledujúcim spôsobom: Indikátor stavu nabitia akumulátora Stav akumulátora Svieti päť zelených kontroliek

Dva akumulátory sú úplne nabité. Svietia dve, tri alebo štyri zelené kontrolky. Dva akumulátory sú ešte čiastočne nabité. Čím viac zelených kontroliek svieti, tým je vyššia zostávajúca kapacita nabitia. Svieti iba jedna zelená kontrolka

Najmenej jeden akumulátor je úplne vybitý a je nutné ho znovu nabiť. Nesvieti žiadna kontrolka. Najmenej jeden akumulátor nie je úplne nasadený, alebo je chybný. Bliká iba jedna kontrolka dvakrát za sebou. Najmenej jeden akumulátor je takmer vybitý (pozri indikátor stavu nabitia akumulátora). Pred opätovným použitím, alebo pred uskladnením nabite súčasne oba akumulátory. Bliká iba jedna kontrolka trikrát za sebou. Najmenej jeden akumulátor je príliš zahriaty. Pred opätovným spustením zariadenia počkajte, až vychladne. Bliká iba jedna kontrolka štyrikrát za sebou. Kosačka je preťažená. Zvýšte výšku rezu alebo na kosačku tlačte len zvoľna.

smerom hore a dolu. Výnimočnú pozornosť venujte pri zmene smeru na svahoch. Nevykonávajte kosenie nadmerne sklonených svahov. Vždy zachovávajte stabilný postoj.

2. Uvoľnením páčkového prepínača kosačku počas

prechádzania akejkoľvek štrkovej plochy „VYPNITE“ (mohlo by dôjsť k odhodeniu kameňov čepeľou).

3. Počas kosenia nerovného povrchu alebo počas

kosenia vysokej buriny nastavte kosačku na najvyššiu reznú výšku. Kosenie príliš veľkého množstva trávy naraz môže spôsobiť rozpojenie prerušovača obvodu, čím dôjde k zastaveniu kosačky.

4. Ak počas sezóny rýchleho rastu používate vrecko

na trávu, tráva môže mať tendenciu zanášať otvor vyprázdňovania. Uvoľnite páčkový prepínač, kosačku „VYPNITE“ a vyberte bezpečnostný kľúč. Odmontujte vrecko na trávu a straste trávu smerom k zadnej časti vrecka. Taktiež očistite trávu a zvyšky, ktoré sa mohli zachytiť okolo otvoru vyprázdňovania. Vrecko na trávu namontujte naspäť.

5. Ak kosačka začne nadmerne vibrovať, uvoľnením

páčkového prepínača kosačku „VYPNITE“ a vyberte bezpečnostný kľúč. Príčinu ihneď preverte. Vibrácia je varovaním pred problémom. Kosačku nepoužívajte dokiaľ sa nevykoná servisná prehliadka.

Veľkosť skosenej plochy môže byť ovplyvnená niekoľkými faktormi, ako sú výška kosenia, vlhkosť trávnika, dĺžka stebiel trávy a hustota trávy. Príliš časté zapínanie a zastavovanie kosačky počas kosenia trávnika naviac spôsobuje zmenšenie veľkosti pokosenej plochy. Vzťah medzi podmienkami pre kosenie a veľkosťou pokosenej plochy je popísaný v nižšie uvedenej tabuľke. Podmienky pre kosenie Pokosená plocha (maximálna) Stav trávnika Výška kosenia WG779E WG779E.1 Veľmi riedky trávnik a suchý trávnik 7cm až 5cm 280m

• Pri súčasnom použití 2 úplne nabitých batérií RADY:

1) Odporúčame vám, aby ste kosili trávnik v kratších

intervaloch tak, aby ste chodili normálnym tempom a aby ste počas práce často nezapínali/nezastavovali kosačku.

2) Vždy prosím zaistite, aby boli súčasne používané

dve úplne nabité batérie a vždy koste maximálne 1/3 výšky trávnika, aby bol zaručený najlepší výkon kosačky.

3) Pri kosení vysokej trávy choďte pomaly, aby bolo

zaručené efektívnejšie kosenie a riadne odvádzanie pokosenej trávy.

4) Zabráňte koseniu vlhkej trávy, pretože by sa tráva

lepila na spodnú časť žacieho ústroja a skosená tráva by nemohla byť riadne zachytená alebo odvedená.

5) U nového alebo hustého trávnika používajte väčšiu

výšku kosenia, čím predĺžite pracovnú dobu batérie. ÚDRŽBA VAROVANIE: Zastavte kosačku a vyberte bezpečnostný kľúč skôr ako začnete demontovať vrecko na trávu . POZNÁMKA: Aby ste zabezpečili dlhú a spoľahlivú150 Akumulátorová kosačka na trávu

prevádzku, pravidelne vykonávajte nasledujúce postupy údržby. Kontrolujte bežné poškodenia ako je uvoľnenie, zablokovanie alebo poškodenie čepele, uvoľnenie upevňovacích prvkov a opotrebovanie alebo poškodenie jednotlivých súčastí. Skontrolujte, či kryty a chrániče nie sú poškodené a skontrolujte, že sú na kosačke správne osadené. Pred prevádzkovaním kosačky vykonajte potrebnú údržbu a opravy. Ak dôjde k chybe činnosti kosačky aj napriek vykonávaniu pravidelnej údržby, o pomoc požiadajte zákaznícku linku. OSTRENIE ČEPELE

PRE ZACHOVANIE MAXIMÁLNEHO VÝKONU

KOSAČKY UDRŽIAVAJTE ČEPEĽ NAOSTRENÚ. POČAS DEMONTÁŽE, OSTRENIA A INŠTALÁCIE ČEPELE POUŽÍVAJTE SPRÁVNU OCHRANU OČÍ. BEZPEČNOSTNÝ KĽÚČ URČITE VYBERTE. Ostrenie čepele dvakrát za sezónu je zvyčajne postačujúce v rámci bežných podmienok. Piesok spôsobuje rýchle otupenie čepele. Ak je váš trávnik založený na piesčitej pôde, možno bude potrebné ostrenie čepele vykonať častejšie. OHNUTÚ ALEBO POŠKODENÚ ČEPEĽ OKAMŽITE VYMEŇTE. POČAS OSTRENIA ČEPELE:

1. Čepeľ musí zostať vyvážená.

2. Čepeľ ostrite pod pôvodným uhlom rezu.

OSTRENIE ČEPELE VO ZVERÁKU (Pozrite Obr. M)

1. Páčkový prepínač uvoľnite. Pred demontážou čepele

počkajte, dokiaľ sa čepeľ úplne nezastaví a taktiež vyberte bezpečnostný kľúč.

2. Čepeľ demontujte z kosačky. Pozrite si pokyny ohľadne

demontáže a inštalácie čepele.

3. Zaistite čepeľ M-1 vo zveráku M-2.

4. Používajte ochranné okuliare a dávajte pozor, aby ste

hrany čepele alebo použite ostriaci kameň.

6. Skontrolujte vyváženie čepele. Pozrite si pokyny

ohľadne vyváženia čepele.

7. Čepeľ nasaďte na kosačku a dôkladne utiahnite.

Pozrite si dolu uvedené pokyny. VYVÁŽENIE ČEPELE (Pozrite obr. N) Vyváženie čepele skontrolujte tak, že stredový otvor na čepeli N-1 položíte na klinec alebo tyč skrutkovača N-2 a horizontálne zovriete vo zveráku N-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepeľ je správne vyvážená, ak ani jeden z koncov nepadá dolu. ÚDRŽBA ČEPELE (Pozrite Obr. O1, O2) Svoju oceľovú čepeľ vymeňte po 50 hodinách prevádzky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skôr, a to bez ohľadu na podmienky. Tieto postupy dodržiavajte v prípade demontáže a výmeny čepele. Na demontáž čepele budete potrebovať záhradnícke rukavice (nie sú súčasťou) a kľúč na matice. Uchopte čepeľ (19) a pomocou kľúča na matice odskrutkujte maticu čepele (18) proti smeru hodinových ručičiek., a následne čepeľ demontujte. Opätovne nasadenie vykonáte tak, že najprv čepeľ (19) umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následne dôkladne utiahnite skrutku čepele (18). USKLADNENIE (Pozrite Obr. L1, L2) Zastavte kosačku a vždy vyberte bezpečnostný kľúč. Dôkladne pomocou mäkkej kefy a tkaniny vyčistite vonkajšie plochy stroja. Nepoužívajte vodu, rozpúšťadlá alebo leštiace prostriedky. Všetku trávu a úlomky odstráňte, a to hlavne z vetracích otvorov. Otočte stroj na jednu stranu a vyčistite priestor čepele. Ak sa v priestore čepele nachádzajú zvyšky trávy, odstráňte ich pomocou dreveného alebo plastového kusa. Stroj uskladnite na suchom mieste. Na hornú plochu stroja neumiestňujte žiadne predmety. Prejednoduchšieskladovanieuvoľnitegombíkrukoväte a zložte hornú rukoväť spôsobom znázorneným naobr. L1 a L2.

PROSTREDIA Elektrické výrobky neslobodno likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.151 Akumulátorová kosačka na trávu

kosačka nerozbehne. A. Skontrolujte, či je vložený a úplne zasunutý bezpečnostný kľúč a či je spínacie tlačidlo na spínacej skrinke úplne stlačené. B. Uvoľnite spínacie páku, aby sa kosačka vypla. Vytiahnite bezpečnostný kľúč, otočte kosačku na bok a skontrolujte, či sa voľne otáča nôž kosačky. Ak sa voľne neotáča, obráťte sa na autorizovaný servis. Nôž by sa mal voľne otáčať. C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.

2. Motor sa počas kosenia

zastavuje. A. Uvoľnite spínacie páku, aby sa kosačka vypla. Vytiahnite bezpečnostný kľúč, otočte kosačku na bok a skontrolujte, či sa voľne otáča nôž kosačky. Ak sa voľne neotáča, obráťte sa na autorizovaný servis. Nôž by sa mal voľne otáčať. B. Zväčšite výšku kosenia nastavením žacieho ústrojenstva do najvyššej možnej polohy a spustite kosačku. C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka. D. Vyvarujte sa preťaženia kosačky. Znížte rýchlosť kosenia alebo zvýšte polohu žacieho ústrojenstva. Alebo oboje.

3. Kosačka beží, ale výkon

kosenia nie je uspokojivý. Alebo nepokosí celú rozlohu trávniku. A. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka. B. Uvoľnite spínacie páku, aby sa kosačka vypla. Vytiahnite bezpečnostný kľúč. Otočte kosačku na bok a skontrolujte nasledujúce: Nabrúsenie noža – Nôž musí byť ostrý. Či nedošlo k zaneseniu žacieho ústrojenstva a výstupného otvoru. C. Žacie ústrojenstvo môže byť nastavené príliš nízko vzhľadom na stav trávnika. Zväčšite výšku žacieho ústrojenstva.

4. Kosačka sa ťažko tlačí. A. Zväčšite výšku žacieho ústrojenstva, aby sa znížil tlak žacieho ústrojenstva na

trávu. Skontrolujte, či sa voľne otáča každé koliesko.

5. Kosačka je veľmi hlučná a

vibruje. A. Uvoľnite spínacie páku, aby sa kosačka vypla. Vytiahnite bezpečnostný kľúč. Otočte kosačku na bok a skontrolujte nôž, aby ste sa uistili, či nie je ohnutý alebo poškodený. Ak je nôž poškodený, vymeňte ho. Použite nový originálny nôž. Ak je poškodená spodná časť žacieho ústrojenstva, odovzdajte kosačku autorizovanému servisu. B. Ak nezistíte žiadne viditeľné poškodenie noža a kosačka stále vibruje: Uvoľnite spínacie páku, aby sa kosačka vypla, vytiahnite bezpečnostný kľúč a vyberte nôž na sekanie. Obráťte nôž o 180 stupňov a znovu ho namontujte. Ak kosačka stále vibruje, odovzdajte ju autorizovanému servisu.

akumulátorov sa neprepne na zelenú. A. Je nutné vykonať diagnostiku akumulátora. Obráťte sa na autorizované servisné stredisko.

8. Kosačka nezbiera pokosenú

trávu do zberného vaku. A. Pri ukladaní do vaku odstráňte mulčovaciu dosku. B. Zvod je zanesený. Uvoľnite spínacie páku, aby sa kosačka vypla. Vytiahnite bezpečnostný kľúč. Zo zvodu odstráňte trávne odrezky. C. Príliš veľa pokosenej trávy. Zdvihnite nastavením výšky kolies rez, a skráťte tak dĺžku odrezávaných stoniek. D. Zanesený zvodový žľab. Vysypávanie zberného vaku vykonávajte častejšie.

9. Pri mulčovaní sú useknuté časti

viditeľné. A. Bolo nastavené kosenie príliš veľkej časti stoniek trávy. Zväčšite výšku žacieho ústrojenstva, aby došlo ku skráteniu odstrihnutej časti trávy. Nekoste viac ako 1/3 celkovej dĺžky. B. Skontrolujte, či sú sekacie nože ostré. Nože majte vždy nabrúsené.

10. Po viacerých použitiach nízka

alebo skrátená doba chodu. A. Výrobok vráťte do autorizovaného servisného strediska - môže byť potrebné nainštalovať nový akumulátor.

11. Indikátor nabíjačky

akumulátorov bliká červeno a akumulátory nie je možné nabíjať. A. Pri trvalej prevádzke sa akumulátor prehrieva. Vyberte ho z nabíjačky a nechajte ho vychladnúť na teplotu 42°C alebo menej.152 Akumulátorová kosačka na trávu

789 - označenie zariadenia, zástupca

Akumulátorová kosačka na trávu) Funkcie kosenie trávy Zodpovedá nasledujúcim smerniciam: 2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/ EC v novelizácii 2005/88/EC 2000/14/EC v novelizácii 2005/88/EC - Postup vyhodnotenia zhody podľa Dodatku VI. - Meraný akustický výkon 87.76dB(A) - Deklarovaný zaručený akustický výkon 90dB(A) Poverený úradný organ Názov: Intertek Testing & Certication Ltd (úradná vyhláška 0359) Adresa: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Spĺňa posudzované normy, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Osoba oprávnená za zostavenie technického súboru, Názov: Marcel Filz Adresa: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2018/03/06 Allen Ding Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certikácia Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China153 Corta-relva sem fios PT
