Producttype	Draadloze grasmaaier
Merk	WORX
Model	WG779E.9
Maai diameter	34 cm
Maaihoogte	20–70 mm, 6 standen
Capaciteit opvangbak	30 L
Diameter voor-/achterwielen	160 mm / 180 mm
Voeding	Lithium-ion accu 40 V (2 x 20 V max), capaciteit 2,5 Ah of 4,0 Ah
Lader	WA3869 (ingang 100–240 V, uitgang 20 V, 2,0 A) of WA3883 (dubbele poort)
Laadtijd	Ongeveer 2,5 uur (2,5 Ah) of 2 uur (4,0 Ah)
Gewicht (met accu)	12,1 kg
Onbelast toerental	3300 / 3500 tpm
Geluidsdrukniveau	76,5 dB(A)
Geluidsvermogensniveau	87,76 dB(A)
Trilling hand-arm	3,246 m/s² (onzekerheid K = 1,5 m/s²)
Maaimodi	ECO (gras ≤ 20 mm) en TURBO (dicht of hoog gras)
Veiligheid	Veiligheidssleutel, veiligheidsklep, motorstoppen als hendel wordt losgelaten
Vulindicator opvangbak	Ja, niveau-indicator (deksel drijft/zakt)
Inklapbare handgreep	Ja, voor verticaal opbergen
Onderhoud	Slijpen en balanceren van het mes, reinigen van de behuizing

Veelgestelde vragen - WG779E.9 WORX

Hoe laad ik de accu's van de grasmaaier WG779E.9 op?

De accu's worden ongekooid geleverd. Laad ze voor het eerste gebruik volledig op met de meegeleverde lader. Sluit de lader aan op een 100–240 V stopcontact en plaats elke accu in de lader. Het rode lampje geeft aan dat er wordt geladen; het groene lampje geeft aan dat de accu vol is. Laad altijd beide accu's tegelijk op.

Hoe stel ik de maaihoogte in?

Stop de grasmaaier en verwijder de veiligheidssleutel. Gebruik de verstelhendel (markering 9) om een van de 6 hoogtestanden te kiezen, van 20 mm (laagste) tot 70 mm (hoogste). Raak het mes niet aan tijdens het instellen.

Wat moet ik doen als de grasmaaier niet start?

Controleer of de veiligheidssleutel goed is ingebracht. Zorg ervoor dat beide accu's correct zijn geïnstalleerd en volledig zijn opgeladen. Als het stroomlampje uit is, is een accu verkeerd geïnstalleerd of defect. Laat de schakelhendel los en probeer opnieuw.

Hoe leeg ik de opvangbak?

Stop de grasmaaier en verwijder de veiligheidssleutel. Til de veiligheidsklep op, pak de handgreep van de bak en trek deze naar achteren. Schud het gras naar de bodem van de bak. Plaats de bak terug door hem er lichtjes in te duwen tot hij vastklikt.

Welke maaimodi zijn er beschikbaar?

De grasmaaier biedt twee modi die via de draaiknop kunnen worden geselecteerd:
- ECO-modus: voor dagelijks maaien van gras met een hoogte ≤ 20 mm, bespaart accu.
- TURBO-modus: voor dicht of overwoekerd gras, maximaal vermogen.

Hoe onderhoud ik het mes?

Om het mes te slijpen, verwijdert u de veiligheidssleutel en draait u de mesbout los. Zet het mes in een bankschroef en vijl de snijkanten terwijl u de oorspronkelijke hoek behoudt. Controleer de balans door het mes op een horizontale schroevendraaier te plaatsen: als een uiteinde naar beneden hangt, vijl dan dat uiteinde. Vervang het mes elke 2 jaar of na 50 gebruiksuren.

Wat is het maximale maaioppervlak?

Met twee volledig opgeladen accu's varieert het maaioppervlak afhankelijk van de omstandigheden. Voor fijn, droog gras gemaaid van 7 cm naar 5 cm hoogte, is het maximale oppervlak ongeveer 280 m² (model WG779E). Voor zeer fijn gras kan het 280 m² bereiken. Verminder de duwsnelheid voor betere resultaten.

Hoe berg ik de grasmaaier op?

Stop de grasmaaier, verwijder de veiligheidssleutel en reinig de behuizing met een zachte borstel. Klap de bovenste handgreep in door op de ontgrendelknop te drukken. Berg de grasmaaier rechtop op een droge plaats. Plaats geen zware voorwerpen erop.

Wat betekent het knipperen van het stroomlampje?

Het stroomlampje geeft de toestand van de accu's aan:
- 5 groene lampjes: accu's vol.
- 2-4 lampjes: resterende lading.
- 1 vast lampje: ten minste één accu leeg.
- Geen lampje: accu verkeerd geplaatst of defect.
- Knippert 2 keer: accu te ver ontladen.
- Knippert 3 keer: accu heet (wacht tot deze afkoelt).
- Knippert 4 keer: overbelasting (verhoog de maaihoogte of vertraag).

Is de grasmaaier geschikt voor hellend terrein?

Ja, maar met voorzichtigheid. Maaien dwars op de helling, nooit van boven naar beneden. Houd uw evenwicht en vermijd steile hellingen. Laat de stophendel los als u over een steenachtig gebied gaat. Draag antislipschoenen.

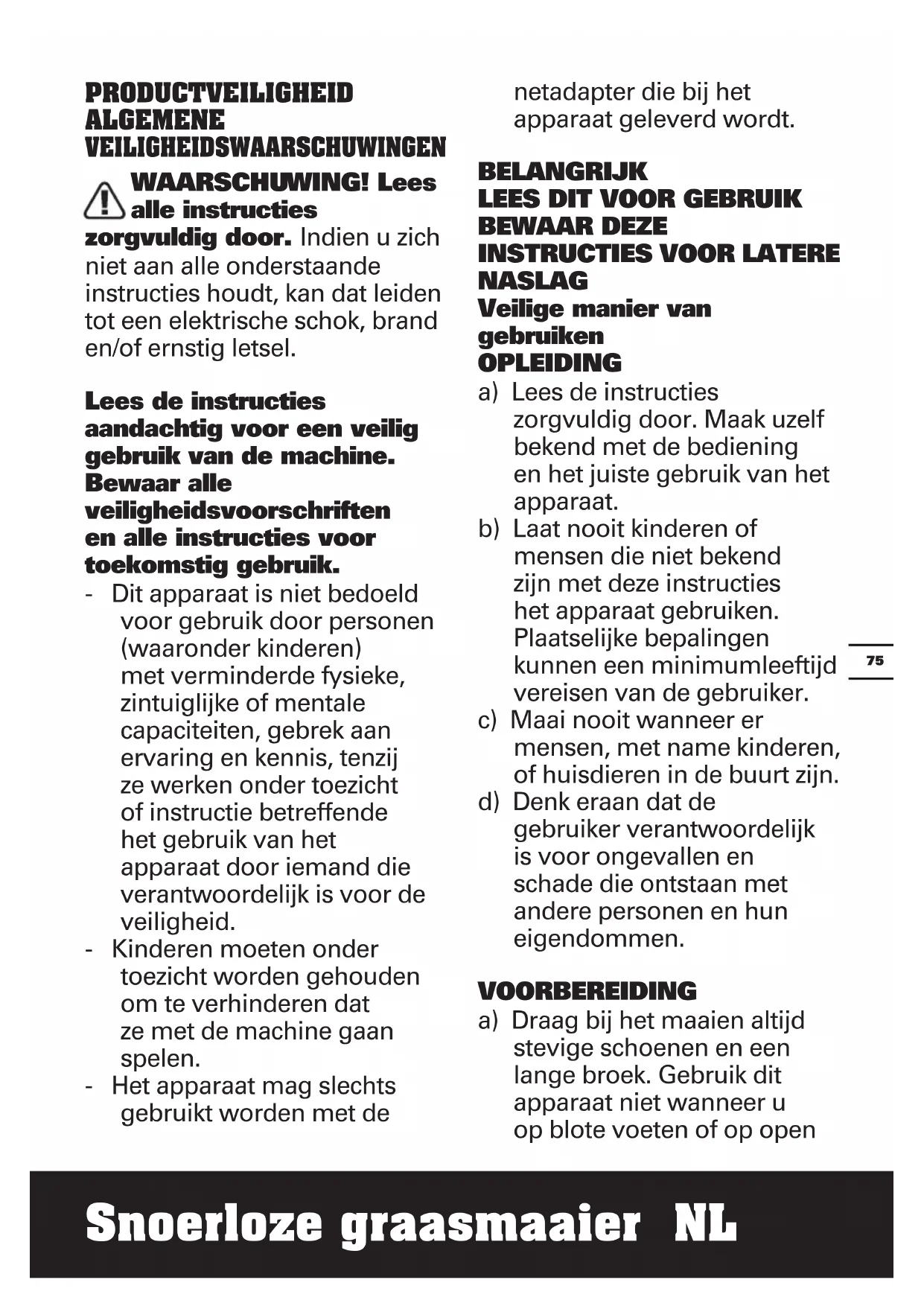

GEBRUIKSAANWIJZING WG779E.9 WORX

zorgvuldig door. Indien u zich nicht aan alle understande instructies houdt, kan dat leiden tot een elektrische schok, branden/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.
• Kinderen要去en onder toezicht worden gehonden om te verhinderen dat ze met de machine gaanspelen.
• Het apparaat mag slechts gebruikt worden met de

netadapter die bij het apparaat geleverd worden.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG Veilige manier van gebruiken OPPLEIDING

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparatusat.
b) Laat nooit kinderen of mensen die nichtbekend zich met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zichn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevalen en schade die ontstaan met andere Personen en hun eigendommen.

VOORBEREIDING

a) Draag bij het maaien.altijd stevige schoenen en een lange broek. Gebruik dit apparaat Niet wanner u op blote voeten of op open

sandalen/slippers loopt.

b) Inspector de omgeving van de gebruike apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden+kunnen worden;
c) Controller voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte Niet versleten of beschadigd়n. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels.

BEDIENING

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover möglichk, Niet in nat gras.
c) Zorg er op hellingen.altijd voor dat u stevig staat.
d) Loop, ren nicht;
e) Een ronddraiende machine op wielen gebruikt u evenwijdig aan hellingen, Niet op en neer;
f) Wees extra voorzichtig
wonneer u op hellingen van
richting verandert.
g) Maai Niet op zeer steile hellingen.
h) Wees extra voorzichtig wanner u het apparaat

achteruit ofaaru toe haalt.

i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wonneer het apparaat van enaar het gebied dat gemaaid worden getransporteerd.
j) Gebruik het apparaat nooit wonneer beschermkappen beschadigd zichn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zichn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalte wanner het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval Niet meer dan absolutnoodzakelijk en til alleen het gedeelte op dat Nietrichting de gebruiker wijst.
m) Plaats uw handen of voeten Niet in de buurt van of onder draaiende onderdelen. Blij bij cirkelmaaiers altijd uit de buurt van deuitwerpopening.
n) Raak het mes nicht aan voordat de machine

uitgeschakeld is en de messen volledig tot stilstand zich gekomen;

o) Start de grasmaier nicht wanner u voor de uitlaatopening staat.
p) Vervoer de grasmaaier nicht verwijl de stroom is ingeschakeld.
q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zich gekomen.
- Als u de machine onbeheardThat,
- Voordat u een blokkade verwijdert,
- Voordat u de machine contrôleert, schoonmaakt of eraan werkt,
- Nadat u een vreemd object heeft geraakt. Controller het apparaat op beschadigingen en repareer deze indien nodig.

Wanner het apparaat abnormaal begint te trillen (meteen inspecteren)

• Inspector op schade.
• verwang of reparer eventuele beschadigde onderdelen.
• controller en maak alle losse onderdelen vast.

ONDERHOUD EN OPSLAG

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zich om er zeker van te zich dat er veilig met het apparaat gewerkt kan worden;
b) Controller de grasbak regelmatig op slijtage of hinteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigeneiligkeit. Gebruik alleen originele verrangonderdelen en accessoires.
d) Wees voorzichtig bij het instellen van de machine, zodate er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.
e) Laat de grasmaier volledig afkoelen voordat u deze opbergt.
f) Wanner u de bladen onderhoudt, moet u zich bewust+zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron isuitgeschakeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.

b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar hunnen kortsluiten of door geleidende voorwerpen kortgesloten hunnen worden. Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack hunnen verbinden. Kortgesloten contacten van accurpacks hunnen brandwonden of brand verooorzaken.

c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accuracks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een

arts wanner een batterijof accupack is ingeslikt .

g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.

i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks nicht langdurig opladen als zeniet worden gebrukt.
k) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).
m) Wanneer u accuracks wegwerpt, dient u accuracks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die

specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type.accupack geschikt is kan een brandgevaar inhouden wanner gebruikt met een ander type.

o) Gebruikt geen.Accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accuracks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als hetniet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

!	Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt.
	Houd omstanders op afstand.

	Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht.
	Niet blootstellen aan regen of water
	Niet in brand steken
Li-lon	Batterijen Niet weggooien. Breng lege accu's maar een recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Draag beschermende handschoenen
STOP	Verwijder de batterij uit de houder voor alle instel-, service-of onderhoudswerkzaamheden.
	De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine hebmaal tot stilstand zichgekomen voor u deze aanraakt.
	Verwijder de sleutel
	Afgedankte elektrische producten mogen nicht bij het normaleuisafval terechtkomen. Breng deze producten waar mogelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

1. VEILIGHEIDSSLEUTEL
2. SCHAKELHENDDEL
3. ELEKTRICITEITSSNOERKLEMMEN
4. BOVENSTE HANDVAT
5. ONDERSTE HANDGREEP
6. BATTERIJLAADINDICATIE
7. AFSCHERMING ACCUPACK
8. INTELLICUT-KNOP
9. INSTELHENDEL MAAIHOOGTE
10. GEEP
11. SCHROEFKNOP, ONDERSTE
12. VEILIGHEIDSKLEP
13. GRASOPVANGZAK
14. HENDEL VOOR DE GRASBAK
15. INDICATOR VULNIVEAU GRASZAK
16. SCHROEFKNOP, BOVENSTE
17. ACCU *ZIE FIG.E
18. BLADBOUT (ZIE FIG. 01)
19. BLAD (ZIE FIG. 01)

TECHNISCHE GEGEVENS

Type WG779E WG779E.1 WG779E.9 (770-789 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

	WG779E WG779E.1	WG779E.9
Nominal vermogen	40V	Max. (2x20V Max.)**
Toerental onbelast 3300 / 3500/min
Snijdiameter 34cm
Maaihoogte	20-70mm
Hoogte-installingen	6
Diameter van voorwiel	160mm
Diameter vanchterwiel	180mm
Capaciteit grasbak 30L
Accucapaciteit 2.5Ah (WA3572) 4.0Ah (WA3553) /
Accutype Lithiumionbatterij /
Ladermodel	WA3869	WA3883	/
Lader bijfer	Lader primair: 100-240V~50/60Hz, Secundair: 20V = - , 2.0A	Lader primair: 100-240V~50-60Hz Secundair 1: 20V = - , 2.0A*** Secundair 2: 20V = - , 2.0A***	/
Laadtijd	Aprox. 2.5hrs	Aprox. 2hrs	/
Gewicht machine	12.8kg	13.4kg	12.1kg

** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.
*** Uitgang van lader 1 en lader 2 betekent: twee poorten metdezelfde uitgangsspanning en -stroom.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA: 76.5dB(A)KpA: 3dB(A)
A-gewogen geluidsvermögen	LwA: 87.76dB(A)LwA: 3dB(A)
Draag oorbescherming.
Gewogen trillingswaarde	ah=3.246m/s2
	Onzekerheid K=1.5m/s2

WAARSCHUWING: De trillingsemissiewaardeijdens het feitelijke gebruik van dit elektrisch gereedschap

kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden gebruikt,

zoals in de volgende voorbeelden:

Hoe het gereedschap worden gebruikt en welt materiaal worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhoden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zich en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bedrijfscylclus, zoals

het moment waarop het gereedschap wordenuitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gezebruikt te worden. Dit kan hetblootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodate taken met veel trillingen over een aantalagation verspreid worden.

TOEBEHOREN

	WG779E	WG779E.1	WG779E.9
Grasopvangzak	1 1 1
Elektriciteitssnoerklemmen	2 2 2
Accu (WA3572)	2 //
Accu (WA3553)	/ 2 /
Acculader (WA3869)	1 //
Acculader (WA3883)	/ 1 /

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap hebigt gekocht. Kijk op de verpakking van het accesire vooreer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
MONTAGE
Assembleren van de greepstang OPMERKING: Kies=eén van de twee gaten in de onderste hendel voor de gewenste hoogte van de hendel.	Zie Fig. A1, A2, A3, A4, A5
Assembleren van grasopvangzak	Zie Fig. B1, B2, B3, B4
Assembleren van de grasopvangzak aan de grasmaaimachine OPMERKING: Druk de graszak iota waar beneden om te controlleden of hij volledig gemonteerd is.	Zie Fig. C1, C2
Controleren van de laadtoestand van het.accupack OPMERKING: Fig. D1 is alleen geschikt voor het.accupack met indicatielampje voor de accu.	Zie Fig. D1
Laden van het.accupack OPMERKING: Het.accupack worden onopgeladen geleverd. Voor de eerste koer maaien要去 het.accupack volledig worden opgeladen.Laad de twee accu's.altijd op hetzelfde moment op.U vindt meer gedetailleerde informatatie in de handleiding voor het laadapparaat.	Zie Fig. D2, D3
Verwijderen & Plaatsen van het.accupack OPMERKING: Deze grasmaaier zaalleenwerken als beiden accu's+zijn gemonteerd. Gebruik.altijddezelfde twee accu's en laad de twee accu's op hetzelfde moment op.Als u twee accu's metverschillend vermogengebruikt,zaledmachine alleendraaien volgens de laagstegemeenschappelijk noemer.	Zie Fig. E

BEDIENING
Batterijlaadindicatie op de machine Zie bijzonderheden in het gedeelte ACCUSTATUS BEANGRIJK Als slechts eenlicht brandt, is minstens een accu leeg en moet worden opgeladen, zelfs al kan er nog gras gemaaid worden. Gaat u verder met grasmaaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu. Als er geen enkel lampje brandt is minstens een lampje Niet geheel geinstalleerd of defect, controlleren dan of de accu's goed+zijn geplaatst.	Zie Fig. F
Starten & Stopen Zie Fig. G1, G2
Instellen van de maaihoogte WAARSCHUWING! Stop enaarde schakelaar los, voordat u de hoogte verandert. De messen draaien na het uitschaken nog even door een draaiend mes kan letsel veroorzaken. Raak de draaiende messen Niet aan.	Zie Fig. H
Kiezen met de werkmodusknop ECO modus Kies de ECO-modus bij alledaags maaien, bij een maximale grashoogte van 20 mm of minder. TURBO modus Stel de knop in op de TURBO-modus bij het maaien van zich of te lang gris.	Zie Fig. I1, I2
Indicator vulniveau grazak Lege status: flap zwevend (a) Volle status: flap omlaag (b)	Zie Fig. J1
Verwijderen/legen van de grassopvangzak WAARSCHUWING! Controller altijd de veiligheidsflap, sluit de uitlaat voor gebruik. Til nooit de veiligheidsflap op wonneer de grasmaaier in gebruik is zonder de grasopvangbak.	Zie Fig. J2
Achterafvoer Zie Fig. K
Opslag Zie Fig. L1, L2

BATTERIJ STATUS (Zie Fig. F)

Voor starten of gebruik dient u de knop "POWERTEST" op het apparaat in te drukken om het batterijvermogen te controlen. Tijdens het gebruik worden het accuvermogen automatisch aangegeven, door de indicate voor het accuvermogen. De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt:

Indicatie voor de status van het accuvermogen	Accustatus
Vijf groene lampjes (○○○○) branden.	De twee accu's� geheel opgeladen.
Twee, drie of vier groen lampjes branden.	De twee accu's hebben restvermogen. Hoe meer lampjes oplichten, hoemeer accuvermogen.
Er brandt maar één groen lampje (○○○○).	Minstens=eén accu is leeg en moet worden opgeladen.
Er brandt geen enkel lampje.	Minstens=eén accu is Niet geheel geinstalleerd of de accu is defect.
Er brandt maar één lampje tweemaal per cyclus.	Tenminste=eén accu is te ver ontladen (raadpleeg de opplaadstatus van de accu). Laad de twee accu's tengelijk op voordat u ze opnieuw gezruikt of opslaat.
Er brandt maar één lampje driemaal per cyclus.	Minstens=eén accu is heet. Wacht totdat hij is afgekoeld, voordat u opnieuw opstart.
Er brandt maar één lampje viermaal per cyclus.	Het apparaat is overbelast. Vergroot de maaihoogte of duw langzamer.

MAAITIPS

OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.

1. Maai evenwijdig aan hellingen, Niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.
2. Laat de schakelaar los om de maaier "UIT" te schakelen als u over grind gaat (steentjes+kennen door het mes worden weggeworpen).
3. Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren

in het doorslaan van een zekering, waardoor de maaier stopt.

1. Gebruikt u een gratzak in het seizoen waarin het grayscale nol met de uitwerpopening. Laat de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Verwijder de gratzak en schud het grayscale tot acheterin de zak. Verwijder grayscale en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de gratzak wij terug.
2. Mocht de maaier abnormaal trillen, laut dan de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Zoek maar deoorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier Niet voordat er een controle is uitgevoerd.
3. LAAT DE SCHAKELAAR ALTIJD LOS OM DE MAAIER "UIT" TE SCHAKELEN EN VERWIJDER DE VEILIGHEIDSSELEUTEL ALS U DE MACHINE ONBEHEERD ACHTER LAAT, ZELFS ALS HET MAAR EVEN IS.

MAAIGEBIED

Het maaigebied worden beinvloed door verschidene factoren, zoals de maaihoogte, de vochtigkeit van het gazon, de graslengte en de dichtheid. Overigens worden het maaigebied verkleind doordat de maaierijdens het gebruik te vaak gestart en gestopt worden.

De tabel hieronder geeft de verhouding:tussen demaaiomstandigheden en het maigebied weer.

Maaiomstandigheden		Maaigebied (maximum)
Grasconditie Maaihoogte WG779E WG779E.1
Bijzonder dun, droog gras	Afsnijlengte 7cm tot 5cm	280m2*460m	2*
Dun, droog gras	Afsnijlengte 7cm tot 3cm	140m2*230m	2*

• Gebruik met 2 volledig opgeladen accu's tegelijkertijd.

TIPS:

1) Aanbevolen worden om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik Niet te vaak te starten/stuppen.
2) Om de Beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en.altijd 1/3 of minder van de graslengthe af te maaien.
3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel Niet worden verzameld ofaar behoren worden verwijderd.
5) Bij新模式 of dik gesdienen grotere maaihoogte te worden gebruikt. Dit za de levensduur van de accu verlengen.

ONDERHOUD

WAARSCHUWING: Stop de maier en verwijder de veiligheidspin voordat u de graszak verwijdert.

OPMERKING: Om er zeker van teijken dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controller op duidelijk zichbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en verslenen of beschadigde onderden. Controller of de afdekkingen en beschermkappen onbeschadigd�n en op de juiste wijze op de grasmaaier bevestigd�n. Voer eventueleoodzakelijk onderhoud ofoodzakelijkreparatiesuit voordat u de grasmaaier gezruikt. Wanner de grasmaaier ondanks regelmatig onderhoud toch nicht werkt, neem contact op met once klantenservice voor advies.

HET MES SLJPN

HOUD HET MES SCHERP VOOR DE BESTPEPRESTATIES.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG EROVOR DAT DE VEILIGHEIDSSLEUTEL VERWIJDERD IS.

Het is meestal voldoende het mes twee ker teijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT:

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beiden kanten van het mes en verwijderdezelfdehoeveelheidmaterial van weerszijden.

OPMERKING: 1. Zorg dat de maaimachine isuitgeschakeld en verwijder de sleutel.
2. Plaats de machinerechtop in de opslagstand.

HET MES SLIJPEN IN EEN BANKSCHROEF (Zie Fig. M)

1. Laat de schakelhendel los, wacht tot het mes gestopt is en verwijder de veiligheidssteutel voordat u het mes demonteert.
2. Verwijder het mes van de maaier. Zie de instructies voor het verwijdersen en monteren van het mes.
3. Monteer mes M-1 in een bankschroef M-2.
4. Draag een veiligheidsbril en pas op dat u zichzelf nicht snijdt.
5. Vijl zorgvuldig de randen van het mes met een fijn vijl M-3 of op een slijpsteen.
6. Controller de balancing van het mes. Zie de instructies voor de balancering.
7. Zet het mes terug op de maaier en zet het stevig vast.
   Zie de instructies hieronder.

HET MES BALANCEREN (Zie Fig. N)

Controleer de balancering van het mes door het centrale gat van het mes N-1 over een spijker of schroevendraaier N-2 te zetten, horizontaal in een

bankschoef geklemd N-3. Als het mes Niet in elke stand blijft staan, vrij dan aan het einde dat maar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.

ONDERHOUD VAN HET MES (Zie Fig. 01, 02)

Vernieuw het metalen mes na 50 uur maaien met een minimum vanaf 2aar, ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en verrangen van het mes. Draag tuinhandsochoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Houd het mes (19) vast en schroef de bout (18) linksom met de moersleutel, en verwijderervolgens het blad. Om opnieuw te monteren,plaatst u het blad (19) met de snijranden maar de grond gericht. Zet daarna de moer stevig vast (18).

OPSLAG: (Zie Fig. L1, L2)

Stop de maaier en verwijder de veiligheidssleutel.
Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek.
Gebruik geen water, oplosmiddelen of poetsmiddelen.
Verwijder al het gras en andere resten, met name uit de ventilatieoppeningen.

Leg de machine op+zijn Kant en maak de messen schoon. Wanner grasresten vastzitten in de beschemkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objcten op de machine.

Om de grasmaaier gemakkelijk op te bergen, geef de vergrendeling van de handgreep vrij en vouw de bovenste handgreep op zoals weergegeven op Afb. L1 en L2.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

Problemen Herstelhandeling

1. De maaier start nicht als de schakelhendel worden bediend.	A. Zorg ervoor dat de veiligheidssteutel geinstalleerd is en correct geplaatst, en dat de inschakelknop volledig is ingedrukt. B. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit, ker de maaier om en controllerer of het blad vrij kan draaien. Als dat nicht zo is, returneer dat dan maar een geauthoriserde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. C. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht.
2. De motor stopt tijdens het maaien.	A. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit, ker de maaier om en controllerer of het blad vrij kan draaien. Als dat nicht zo is, returneer dat dan maar een geauthoriserde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. B. Verhoog de maaihoogte van de wielenaar de hoogste positie en start de maaier. C. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht. D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beiden.
3. De maaimachine werknt maar het maaien verloopt Niet maar tevredenheid, of maait Niet het hele gazon.	A. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht. B. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit. Keer de maaier om en controllerer: Het blad op scherpte – houd het blad scherp. Het ekn de uitwerpgoot op blokkades. C. De aanpassing van de welhoogte kan te laag+zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.
4. De maaier is moeilijk te duwen.	A. Verhoog de maaihoogte om de wrijving:tussen het ekn het gras te verminderen. Controller of de wieelen allemaal vrij hunnen draaien.
5. De maaier is abnormaal luidruchtig en trilt.	A. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit. Draai de maaier op+zijn kant en controllerer het blad om er zeker van te zijn dat het nicht gebogen des beschadigd is. Als het blad beschadigd is, verrangt u het door een vervangend blad van. Als de onderzijde van het ekn beschadigd is, brengt u de maaier terug� en geauthoriseerd servicecentrum van. B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de schakelaarhendel los om de maaier uit te zetten, trek de veilighedsssteutel uit en verwijder het blad. Draai het blad 180 grades en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug� en geauthoriseerd servicecentrum van.
6. LED's van de accluer branden nicht.	A. ControllerDat de stekker goed in het stopcontact zit. B. Vervang de lader
7. De accluer-LED worden nicht groen.	A. De accu要去 worden nagekeken. Breng hem�en een geauthoriseerd onderhoudscentrum.
8. De maaier pakt het gemaaide gras Niet op.	A. Verwijder mulchplaat als u hem inpakt. B. De grasopvang zit verzropt. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veilighedsssteutel uit. Haal het gemaaide gras uit de grasopvang. C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras mindier kort worden gemaaid. D. De zak is vol. Leeg de zak vaker.
9. Bij mulchen+zijn snoeisporen zichtaar.	A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reducieren. Maaiieteer dan 1/3 van de totale lengte. B. Controller of de bladen scherp+zijn. Houd de bladen altijd scherp.
10. Laag of verminderd arbeidsvermogen na vele malen gebruik.	A. Retourneer het apparaat�en een onderhoudscentrum - misschien is een neue accu nodig.
11. De LED van de accu-oplader knippert rood en de accu kan nicht worden opgeladen.	A. De accu raakt na continugebruik oververhit. Haal de accu uit de扩容er en LAST hem tot 42°C of minder afkoelen.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving WORX Snoerloze grasmaier

• aanduiding van machinerie, kenmerkend voor

Snoerloze grasmaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/

EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC

• Procedure beoordeling conformiteit volgens

Annex VI

• Niveau gemeten geluidsvermögen 87.76dB(A)

• Opgegeven, gegardeerde niveau geluidsvermögen

90dB(A)

De betrokken aangemelde instantie

De person die bevoegt is om het technische bestand te compileren,

Naam: Marcel Filz

Functie Tunderea ierbii
