NÁVOD K OBSLUZE WG779E.9 WORX

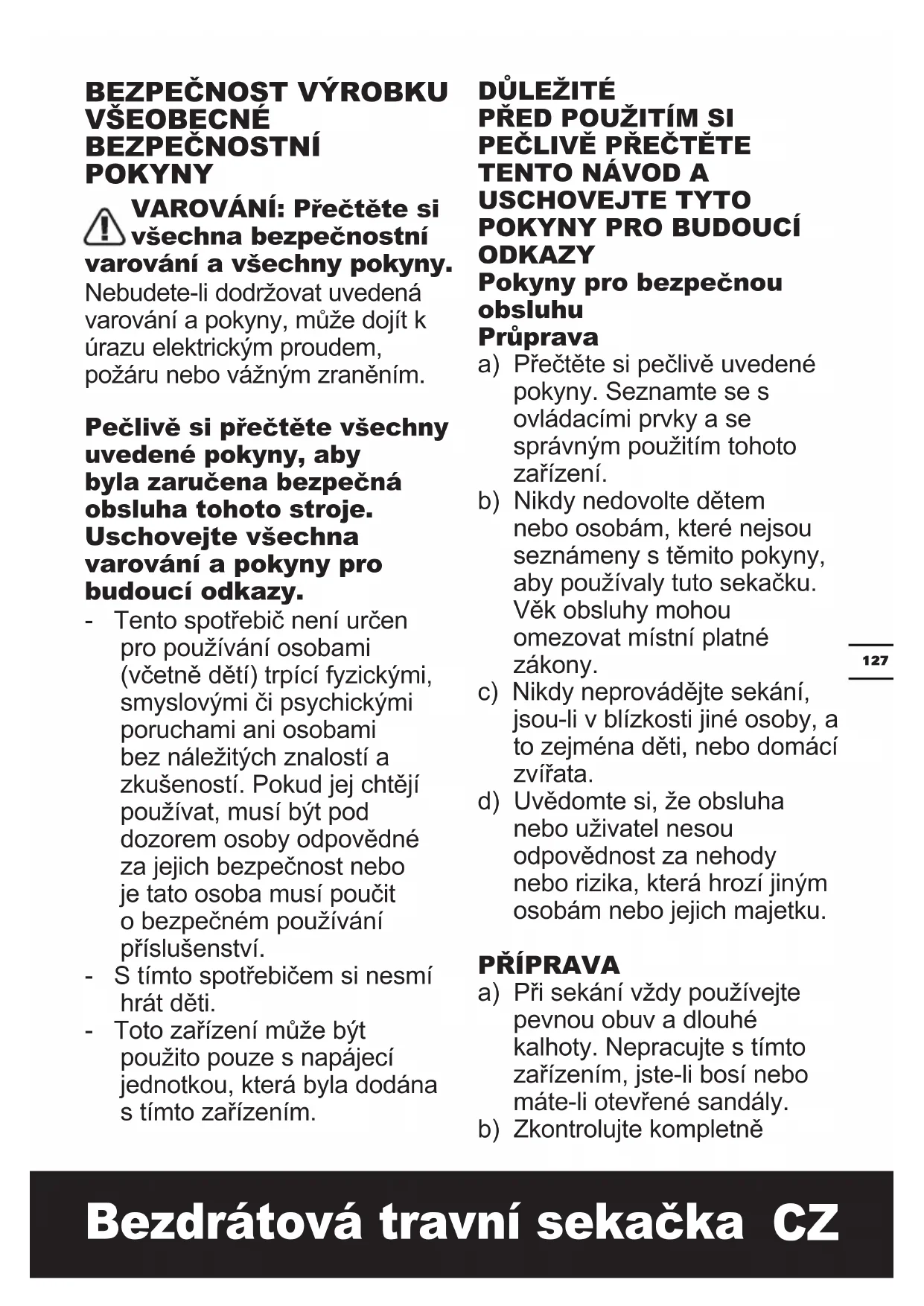

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY VAROVÁNÍ: Přečtěte si všechna bezpečnostní varování a všechny pokyny. Nebudete-li dodržovat uvedená varování a pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážným zraněním. Pečlivě si přečtěte všechny uvedené pokyny, aby byla zaručena bezpečná obsluha tohoto stroje. Uschovejte všechna varování a pokyny pro budoucí odkazy. - Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství. - S tímto spotřebičem si nesmí hrát děti. - Toto zařízení může být použito pouze s napájecí jednotkou, která byla dodána s tímto zařízením.

ODKAZY Pokyny pro bezpečnou obsluhu Průprava a) Přečtěte si pečlivě uvedené pokyny. Seznamte se s ovládacími prvky a se správným použitím tohoto zařízení. b) Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby používaly tuto sekačku. Věk obsluhy mohou omezovat místní platné zákony. c) Nikdy neprovádějte sekání, jsou-li v blízkosti jiné osoby, a to zejména děti, nebo domácí zvířata. d) Uvědomte si, že obsluha nebo uživatel nesou odpovědnost za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku. PŘÍPRAVA a) Při sekání vždy používejte pevnou obuv a dlouhé kalhoty. Nepracujte s tímto zařízením, jste-li bosí nebo máte-li otevřené sandály. b) Zkontrolujte kompletně128 Bezdrátová travní sekačka

prostor, kde budete tuto sekačku používat a odstraňte všechny předměty, které mohou být sekačkou odmrštěny. c) Před každým použitím proveďte vždy vizuální kontrolu, zda jsou v pořádku nože i montážní šrouby nožů a zda není opotřebováno nebo poškozeno žací ústrojí. Poškozené nebo opotřebované nože vyměňujte vždy jako sadu, aby bylo zajištěno vyvážení nožů. Nečitelné nebo poškozené nálepky vyměňte. POUŽITÍ a) Provádějte sečení pouze při denním světle nebo při kvalitním umělém osvětlení. b) Je-li to možné, vyvarujte se použití této sekačky ve vlhké trávě. c) Na svahu vždy udržujte pevný postoj. d) Choďte, nikdy neběhejte. e) Při práci s rotačními sekačkami na kolečkách jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů. Jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů. f) Při změně směru na svahu buďte vždy velmi opatrní. g) Neprovádějte sekání na příliš strmém svahu. h) Buďte velmi opatrní při couvání nebo při přitahování sekačky směrem k sobě.

i) Zastavte sekačku a rotující

nůž (nože), musíte-li sekačku naklonit během přepravy, při přejíždění jiných než travnatých ploch a při přepravě sekačky na plochu a z plochy, která byla sekána. j) Nikdy nepoužívejte sekačku s poškozenými kryty nebo bez bezpečnostních zařízení, například odchylovačů nebo bez řádně nasazených sběrných košů. k) Zapínejte motor sekačky opatrně podle uvedených pokynů a udržujte nohy v bezpečné vzdálenosti od nože (nožů). l) Při zapínání motoru sekačku nikdy nenaklánějte, mimo případy, kdy musí být sekačka při startování nakloněna. V takovém případě sekačku nenaklánějte více, než je to nezbytně nutné a zvedejte pouze tu část sekačky, která je dále od obsluhy. m) Nevkládejte ruce nebo nohy do blízkosti nebo pod rotující části. Stále dbejte na to, aby byl otvor pro odvod posečené trávy průchozí. n) Nedotýkejte se nožů před vyjmutím bezpečnostního129 Bezdrátová travní sekačka

klíče, a dokud nedojde k úplnému zastavení nožů. o) Nespouštějte tuto sekačku, stojíte-li přímo před otvorem pro odvod posekané trávy. p) Nepřepravujte sekačku, je-li k sekačce připojen napájecí zdroj. q) Zastavte sekačku a vyjměte bezpečnostní klíč. Ujistěte se, zda došlo k úplnému zastavení všech pohybujících částí. – Kdykoli necháváte tento stroj bez dozoru. – Před odstraněním zablokování. – Před kontrolou, čištěním a jakoukoli prací na stroji. – Po nárazu do cizího předmětu. Před opětovným spuštěním a obsluhou sekačky zkontrolujte tento stroj a proveďte potřebné opravy. Začne-li sekačka nadměrně vibrovat (proveďte kontrolu ihned). - Zkontrolujte, zda nedošlo k poškození. - Vyměňte nebo opravte každou poškozenou část. - Zkontrolujte a utáhněte všechny uvolněné části.

a) Udržujte všechny matice, šrouby a vruty řádně utaženy, abyste zajistili, že bude toto zařízení v bezvadném provozním stavu. b) Provádějte často kontrolu sběrného koše, zda není opotřebován nebo poškozen. c) Z bezpečnostních důvodů proveďte výměnu opotřebovaných nebo poškozených částí. Používejte pouze originální náhradní díly a příslušenství. d) Při seřizování sekačky buďte velmi opatrní, abyste zabránili zachycení prstů mezi pohybujícími se noži a pevnými částmi sekačky. e) Před uložením nechejte sekačku vždy řádně vychladnout. f) Při údržbě nožů dávejte pozor, protože i při vypnutí napájecího zdroje sekačky mohou být nože sekačky stále v pohybu. BEZPEČNOSTNÍ

VAROVÁNÍ TÝKAJÍCÍ SE

BATERIÍ a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie.130 Bezdrátová travní sekačka

Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo ke zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár. c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci. d) Nevystavujte baterii mechanickým rázům. e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření. f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření. g) Udržujte baterie čisté a suché. h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.

i) Baterie musí být před

použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení. j) Nenechávejte baterii nabíjet, nebude-li baterie použita. k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu. l) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20 °C ± 5 °C). m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy. n) Provádějte nabíjení pouze v nabíječce, která je specikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně131 Bezdrátová travní sekačka

dodaná pro použití s tímto zařízením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru. o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením. p) Ukládejte baterie mimo dosah dětí. q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy. r) Není-li zařízení používáno, vyjměte z něj baterii. s) Provádějte řádnou likvidaci baterie. SYMBOLY Před použitím tohoto stroje si přečtěte uživatelskou příručku Udržujte ostatní osoby v bezpečné vzdálenosti. Používejte pouze ostré nože. Nože pokračují v otáčení i chvíli po vypnutí motoru. Před prováděním údržby vyjměte bezpečnostní klíč. Nevystavujte působení deště nebo vody Nevystavujte působení ohně Baterie nevyhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu. Používejte ochranné rukavice Před prováděním jakéhokoli seřízení, servisu nebo údržby vyjměte z úložného prostoru baterii. Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Nedotýkejte se žádné části nářadí, dokud nedojde k jejich úplnému zastavení. Odstraňte krytku Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.132 Bezdrátová travní sekačka

*Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.

Bezdrátová travní sekačka

TECHNICKÉ ÚDAJE Typ WG779E WG779E.1 WG779E.9 (770-789 - označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu) WG779E WG779E.1 WG779E.9 Napájecí napětí 40V Max. (2x20V Max.)** Otáčky naprázdno 3300 / 3500/min Šířka záběru 34cm Výška sekání 20-70mm Počet poloh pro výšku sekání

Průměr předního kola 160mm Průměr zadního kola 180mm Objem sběrného koše 30L Kapacita baterie 2.5Ah (WA3572) 4.0Ah (WA3553) / Typ baterie Li-Ion / Model nabíječky WA3869 WA3883 / Parametry nabíječky Vstup: 100-240V~50/60Hz, Výstup: 20V , 2.0A Vstup: 100-240V~50-60Hz Výstup 1: 20V , 2.0A*** Výstup 2: 20V , 2.0A***

Doba nabíjení Přibl. 2.5hrs Přibl. 2hrs / Hmotnost 12.8kg 13.4kg 12.1kg **Napětí měřeno bez pracovního zatížení. Původní napětí baterie dosahuje maximálně 20 V. Jmenovité napětí je 18 V. ***Nabíjecí výstup 1 a výstup 2 označuje u nabíječky dva porty se stejným napětím a proudem.

Měřený akustický tlak

: 3dB(A) Měřený akustický výkon

: 3dB(A) Používejte ochranu sluchu.134 Bezdrátová travní sekačka

Typická naměřená hodnota vibrací

Kolísání K=1.5m/s² VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů. Dobrý stav nástroje a řádné provádění jeho údržby. Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství. Utažení úchopu na rukojetích a použití antivibračního příslušenství. Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny. Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží. VÝSTRAHA:Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času. Zásady pro omezení rizika působení vibrací. VŽDY používejte ostré trny, vrtáky a čepele. Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte. Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

Akumulátor (WA3572) 2 / / Akumulátor (WA3553) / 2 / Nabíječka (WA3869) 1 / / Nabíječka (WA3883) / 1 / Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.135 Bezdrátová travní sekačka

POZNÁMKA: Předtím než začnete nářadí používat, přečtěte si pečlivě manuál.

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích.

SESTAVENÍ A POUŽÍVÁNÍ

PROVÁDĚNÝ ÚKON OBR. SESTAVENÍ Sestavení rukojeti POZNÁMKA: K nastavení požadované výšky rukojeti zvolte jeden z otvorů v dolním držadle. Viz Obr. A1, A2, A3, A4, A5 Sestavení sběrného koše Viz Obr. B1, B2, B3, B4 Upevnění sběrného koše na sekačku POZNÁMKA: Správnou instalaci sběrače trávy zkontrolujte mírným zatlačením na něj. Viz Obr. C1, C2 Kontrola stavu nabití baterie POZNÁMKA: Obr. D1 platí pouze pro akumulátor s indikátorem stavu nabití. Viz Obr. D1 Nabíjení baterie POZNÁMKA: Tato baterie je dodávána jako nenabitá. Před prvním sekáním trávníku musí být baterie zcela nabita. Oba akumulátorydobíjejetenaplnouka pacituvždysoučasně. Další informace naleznete v návodu pro model. Viz Obr. D2, D3 Vloženi/vyjmuti akumulátoru POZNÁMKA: Tatosekačkabu deschopnaprovozupouze se 2 vloženýmiakumulátory.Po užívejtevždydvashodnétypy akumulátorů a nabíjejte je současně. Pokud používáte dva akumulátory s různým výkonem, zařízení běží pouze s nižším společným výkonem obou akumulátorů. Viz Obr. E POUŽITÍ Indikátor stavu nabití baterie na sekačce Podrobné informace naleznete v části

Když svítí pouze jedno světlo, nejméně jeden akumulátor je vybitý a je nutné jej znovu nabít, i když možná sekačka ještě dokáže sekat trávu. Dalším používáním sekačky s takto vybitým akumulátorem může dojít ke zkrácení životnosti a snížení výkonu akumulátoru. Pokud nesvítí žádná kontrolka, nejméně jeden akumulátor není plně nasazen, nebo je vadný. Zkontrolujteprosím, zdajsouobaakumulátoryusazenyvesprávnépoloze. Viz Obr. F Spuštění & Zastavení Viz Obr. G1, G2 Nastavení výšky sekání UPOZORNĚNÍ! Vypněte sekačku, počkejte, až se nůž zastaví a vyjměte bezpečnostní klíč. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění. Nedotýkejte se rotujících nožů. Viz Obr. H Ovladač pro volbu režimu Režim ECO Zvolte režim ECO, bude-li trávník sekán každý den a bude-li výška trávy maximálně 20 mm. Režim TURBO Nastavte režim TURBO, budete-li sekat hustou nebo příliš vysokou trávu. Viz Obr. I1, I2 Indikátor naplnění sběrného koše Stav - prázdný koš: otevřený kryt (a) Stav - plný koš: zavřený kryt (b) Viz Obr. J1 Sejmutí/vyprázdnění sběrného koše VAROVÁNÍ! Předpoužitímvždyzkontrolujte, zda je bezpečnostníklapkavýstupního otvoruuzavřena. Bezpečnostníklapku nikdynezvedejte, pokud je sekačkap oužívánabeznasazenéhosběrnéhov akunatrávu. Viz Obr. J2 Zadní otvor pro odvod posečené trávy Viz Obr. K Uložení Viz Obr. L1, L2136 Bezdrátová travní sekačka

STAVOVÉ LED AKUMULÁTORU (Viz Obr. F) Před spuštěním nebo po použití stiskněte na zařízení tlačítko “POWERTEST” a zkontrolujte kapacitu akumulátoru. Během provozu se kapacita akumulátoru automaticky zobrazuje indikátorem stavu nabití akumulátoru. Stavové LED akumulátoru neustále sledují jeho stav a zobrazují jej takto: Indikátor stavu nabití akumulátoru Stav akumulátoru Svítí pět zelených kontrolek

Dva akumulátory jsou plně nabité. Svítí dvě, tři nebo čtyři zelené kontrolky. Dva akumulátory jsou ještě částečně nabité. Čím více zelených kontrolek svítí, tím je vyšší zbývající kapacita nabití. Svítí pouze jedna zelená kontrolka

Nejméně jeden akumulátor je zcela vybit a je nutné jej znovu nabít. Nesvítí žádná kontrolka. Nejméně jeden akumulátor není plně nasazen, nebo je vadný . Bliká pouze jedna kontrolka dvakrát za sebou. Nejméně jeden akumulátor je téměř vybitý (viz indikátor stavu nabití akumulátoru). Před opětovným použitím, nebo před uskladněním nabijte současně oba akumulátory. Bliká pouze jedna kontrolka třikrát za sebou. Nejméně jeden akumulátor je příliš zahřátý. Před opětovným spuštěním zařízení počkejte, až vychladne. Bliká pouze jedna kontrolka čtyřikrát za sebou. Sekačka je přetížena. Zvyšte výšku řezu nebo na sekačku tlačte jen zvolna. UŽITEČNÉ RADY PRO SEČENÍ

1. Sečte vždy po vrstevnici svahu, nikdy nejezděte

nahoru a dolů. Při změně směru na svahu buďte vždy velmi opatrní. Neprovádějte sečení na příliš strmém svahu. Vždy udržujte správný postoj.

2. Přejíždíte-li přes štěrkové povrchy, vždy uvolněte

ovládací páčku, aby došlo k VYPNUTÍ sekačky (rotující nůž by mohl odmrštit kameny).

3. Při sečení na nerovném terénu nebo při sečení příliš

vysoké trávy nastavte sekačku na největší výšku sečení. Sečení příliš husté trávy najednou může způsobit aktivaci jističe, který způsobí zastavení sekačky.

4. Je-li sběrný koš používán během období rychle

rostoucích travin, posečená tráva bude mít tendenci ucpávat otvor pro odvod posečené trávy. Uvolněte ovládací páčku, aby došlo k VYPNUTÍ sekačky a vyjměte bezpečnostní klíč. Sejměte sběrný koš a setřepte posečenou trávu do zadní části sběrného koše. Odstraňte také všechny zbytky trávy a jiných nečistot, které mohou být nahromaděny kolem otvoru pro odvod posečené trávy. Nasaďte sběrný koš na své místo.

5. Začne-li sekačka nadměrně vibrovat, uvolněte

ovládací páčku, aby došlo k VYPNUTÍ sekačky a vyjměte bezpečnostní klíč. Ihned zkontrolujte příčinu těchto vibrací. Vibrace jsou varováním před další poruchou. Nepoužívejte sekačku, dokud nebude provedena servisní kontrola.

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy. Vztah mezi podmínkami pro sekání a velikostí posekané plochy je popsán v níže uvedené tabulce. Podmínky pro sekání Posekaná plocha (maximální) Stav trávníku Výška sekání WG779E WG779E.1 Velmi řídký trávník a suchý trávník 7cm až 5cm 280m

Řídký a suchý trávník 7cm až 3cm 140m

• Při současném použití 2 zcela nabitých baterií RADY:

1) Doporučujeme vám, abyste prováděli sekání trávníku

v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/ nezastavovali tuto sekačku.

2) Vždy prosím zajistěte, aby byly současně používány

dvě zcela nabité baterie a vždy sekejte maximálně 1/3 výšky trávníku, aby byl zaručen co nejlepší výkon sekačky.

3) Při sekání vysoké trávy choďte pomalu, aby bylo

zaručeno efektivnější sekání a řádné odvádění posekané trávy.

4) Vyvarujte se sekání vlhké trávy, protože by docházelo

k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.

5) U nového nebo hustého trávníku používejte větší

výšku sekání, čímž prodloužíte pracovní dobu baterie.137 Bezdrátová travní sekačka

ÚDRŽBA UPOZORNĚNÍ: Před sejmutím sběrného koše vypněte sekačku a vyjměte bezpečnostní klíč. POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsanou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu proveďte ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků.

Z DŮVODU DOSAŽENÍ NEJLEPŠÍHO VÝKONU SEKAČKY UDRŽUJTE NŮŽ OSTRÝ. PŘI DEMONTÁŽÍ, BROUŠENÍ A ZPĚTNÉ MONTÁŽI NOŽE POUŽÍVEJTE OCHRANU ZRAKU. ZKONTROLUJTE, ZDA BYL ZE SEKAČKY VYJMUT BEZPEČNOSTNÍ KLÍČ. V běžných podmínkách obvykle stačí nůž brousit dvakrát za sezónu. Písek způsobuje rychlé ztupení nože. Pokud máte trávník na písčité půdě, může být nutné častější broušení nože. OHNUTÝ NEBO POŠKOZENÝ NŮŽ OKAMŽITĚ VYMĚŇTE. PŘI BROUŠENÍ NOŽE:

1. Zkontrolujte, zda zůstalo zachováno vyvážení nože.

2. Dodržte původní úhel broušení nože.

3. Bruste břity na obou koncích nože a ubírejte stejné

množství materiálu. POZNÁMKA: 1. Ujistěte se, zda je sekačka vypnutá a vyjměte klíč.

2. Postavte sekačku do svislé polohy pro uložení.

BROUŠENÍ NOŽE VE SVĚRÁKU (Viz Obr. M)

1. Před demontáží nože se ujistěte, zda je uvolněna

ovládací páčka, zda došlo k zastavení nože a zda je vyjmutý bezpečnostní klíč.

2. Demontujte nůž ze sekačky. Viz pokyny pro demontáž

3. Upněte nůž M-1 do svěráku M-2.

4. Používejte ochranné brýle a dávejte pozor, abyste se

při broušení nepořezali.

5. Pečlivě upravte pracovní hrany nože pomocí jemného

pilníku M-3 nebo brusným kamenem.

6. Zkontrolujte vyvážení nože. Viz pokyny pro vyvážení

7. Namontujte nůž zpět na sekačku a řádně jej utáhněte.

Postupujte podle níže uvedených pokynů. VYVÁŽENÍ NOŽE (Viz Obr. N) Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na hřebík nebo dřík šroubováku N-2 upnutý ve vodorovné poloze do svěráku N-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá. ÚDRŽBA NOŽE (Viz obr. O1, O2) Vyměňte nůž po 50 hodinách sekání nebo po 2 letech, podle toho, co nastane dříve, a to i v případě, zdá-li se být v pořádku. Dodržujte tento předepsaný postup demontáže a montáže nože. Budete potřebovat zahradní rukavice (nejsou součástí dodávky) a klíč (není součástí dodávky). Přidržte nůž (19) a klíčem vyšroubujte matici (18) proti směru hodinových ručiček. Potom nůž sejměte. Zpětná montáž se provádí tak, že nejdříve nůž (19) otočíte břity směrem k zemi. Potom pevně utáhněte upínací matici (18) nože. ULOŽENÍ(Viz Obr. L1, L2) Zastavte sekačku a vždy vyjměte bezpečnostní klíč. Očistěte kompletně povrch sekačky pomocí měkkého kartáče a hadříku. Nepoužívejte vodu, rozpouštědla nebo lešticí přípravky. Odstraňte všechny zbytky trávy, a to zejména z větracích drážek. Otočte sekačku na bok a očistěte pracovní prostor nože. Nachází-li se v pracovním prostoru nože zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje. Skladujte tento stroj na suchém místě. Nepokládejte na horní část tohoto stroje žádné další předměty. Pro snazšískladováníuvolněteknoíkrukojeti a složtehornír ukojeťzpůsobemznázorněnýmnaobr. L1 a L2.

PROSTŘEDÍ Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte je v sběrnách pro tento účel zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.138 Bezdrátová travní sekačka

1. Po stisku spínací páky se

sekačka nerozběhne. A. Zkontrolujte, zda je vložen a plně zasunut bezpečnostní klíč a zda je spínací tlačítko na spínací skříni plně stlačeno. B. Uvolněte spínací páku, aby se sekačka vypnula. Vytáhněte bezpečnostní klíč, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obraťte se na autorizovaný servis. Nůž by se měl volně otáčet. C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.

2. Motor se během sekání

zastavuje. A. Uvolněte spínací páku, aby se sekačka vypnula. Vytáhněte bezpečnostní klíč, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obraťte se na autorizovaný servis. Nůž by se měl volně otáčet. B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spusťte sekačku. C. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka. D. Vyvarujte se přetížení sekačky. Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí. Nebo obojí.

3. Sekačka běží, ale výkon

sečení není uspokojivý. Nebo neposeče celou rozlohu trávníku. A. Byla baterie zcela nabita? Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka. B. Uvolněte spínací páku, aby se sekačka vypnula. Vytáhněte bezpečnostní klíč. Otočte sekačku na bok a zkontrolujte následující: Nabroušení nože - Nůž musí být ostrý. Zda nedošlo k zanesení žacího ústrojí a výstupního otvoru. C. Žací ústrojí může být nastaveno příliš nízko vzhledem k stavu trávníku. Zvětšete výšku žacího ústrojí.

4. Sekačka se těžko tlačí. A. Zvětšete výšku žacího ústrojí, aby se snížil tlak žacího ústrojí na trávu.

Zkontrolujte, zda se volně otáčí každé kolečko.

5. Sekačka je velmi hlučná a

vibruje. A. Uvolněte spínací páku, aby se sekačka vypnula. Vytáhněte bezpečnostní klíč. Otočte sekačku na bok a zkontrolujte nůž, abyste se ujistili, zda není ohnutý nebo poškozený. Je-li nůž poškozen, proveďte jeho výměnu. Použijte nový originální nůž. Je-li poškozena spodní část žacího ústrojí, předejte sekačku autorizovanému servisu. B. Nezjistíte-li žádné viditelné poškození nože a sekačka stále vibruje: Uvolněte spínací páku, aby se sekačka vypnula, vytáhněte bezpečnostní klíč a vyjměte sekací nůž. Obraťte nůž o 180 stupňů a znovu jej namontujte. Jestliže sekačka stále vibruje, předejte ji autorizovanému servisu.

6. LED indikátor nabíječky

nesvítí. A. Zkontrolujte připojení zástrčky. B. Nabíječku vyměňte.

7. Kontrolka LED nabíječky

akumulátorů se nepřepne na zelenou. A. Je nutné provést diagnostiku akumulátoru. Obraťte se na autorizované servisní středisko.

8. Sekačka nesbírá posečenou

trávu do sběrného vaku. A. Při ukládání do vaku odstraňte mulčovací desku. B. Svod je zanesen. Uvolněte spínací páku, aby se sekačka vypnula. Vytáhněte bezpečnostní klíč. Ze svodu odstraňte travní odřezky. C. Příliš mnoho posečené trávy. Zvedněte nastavením výšky kol řez, a zkraťte tak délku odřezávaných stonků. D. Zanesený svodový žlab. Vysypávání sběrného vaku provádějte častěji.

9. Při mulčování jsou useknuté

části viditelné. A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřižené části trávy. Nesekejte více jak 1/3 celkové délky. B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené.

10. Po více použitích nízká nebo

zkrácená doba chodu. A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.

11. Indikátor nabíječky

akumulátorů bliká červeně a akumulátory nelze nabíjet. A. Při trvalém provozu se akumulátor přehřívá. Vyjměte jej z nabíječky a nechte jej vychladnout na teplotu 42°C nebo méně.139 Bezdrátová travní sekačka

My, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany tímto prohlašujeme, že výrobek Název WORX - Akumulátorová sekačka na trávu Typ WG779E WG779E.1 WG779E.9 (770-789 - označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu) Funkce sekání trávy splňuje požadavky následujících směrnic, 2006/42/EC, 2014/30/EU, 2011/65/EU, 2000/14/ EC v novelizaci 2005/88/EC 2000/14/EC v novelizaci 2005/88/EC - Postup posuzování shody podle Dodatek VI. - Měřený akustický výkon 87.76dB(A) - Deklarovaný zaručený akustický výkon 90dB(A) Pověřený úřední orgán Název: Intertek Testing & Certication Ltd (úřední vyhláška 0359) Adresa: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Splňují požadavky norem, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Osoba odpovídající za vytvoření technické dokumentace, Jméno: Marcel Filz Adresa: Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2018/03/06 Allen Ding Zástupce vrchní konstrukční kanceláře, Testování & Certikace Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China140 Akumulátorová kosačka na trávu

Akumulátorová kosačka na trávu

odstraňuje rovnaké množstvo materiálu. POZNÁMKA: 1. Uistite sa, či je kosačka vypnutá a vyberte kľúč.

1. Po stlačení spínacej páky sa

6. LED indikátor nabíjačky

nesvieti. A. Skontrolujte pripojenie zástrčky. B. Nabíjačku vymeňte.

7. Kontrolka LED nabíjačky

11. Indikátor nabíjačky

MY, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Vyhlasujeme, že tento výrobok: Popis WORX Akumulátorová kosačka na trávu Typ WG779E WG779E.1 WG779E.9 (770-
