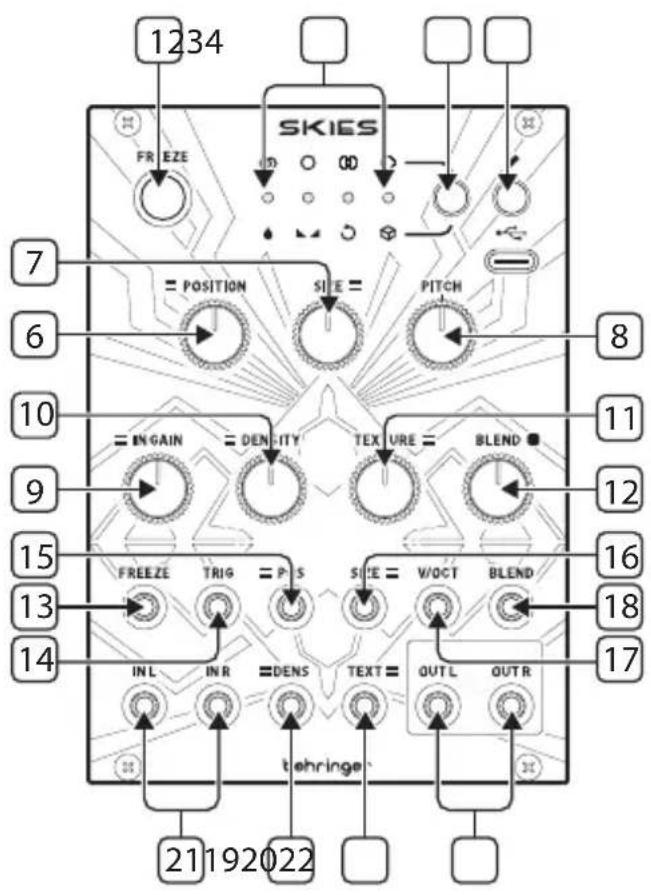

SKIES Controles

1234 FR EZE SKIES Position SIZE PITCH 7 8 6 10 11 IN GAIN DENSITY TEX URE BLEND 9 12 15 16 FREEZE TRIG P S SIZE W/OCT BLEND 13 18 14 IN L IN R DENS TEXT OUTL OUTR 21 19 20 22 tehringe

Controles

1. FREEZE – use este botão para congelar o conteúdo do buffer de gravação e silenciar o áudio de entrada. O LED ao redor será aceso quando o buffer estiver congelado. Pressione novamente para descongelar e reativar as entradas.

2. LEDs – os quatro LEDs têm funções diferentes de acordo com o uso do controle FREEZE 1, controle PARAMETER 3, controle SAVE 4 e controle GAIN 9 e controle BLEND 12:

3. Quando PARAMETER ou SAVE não estão sendo usados, funcionam como um medidor de nível de entrada de áudio, com o ganho ajustado pelo controle GAIN 9.

4. Quando o controle FREEZE congelou o buffer, funcionam como um medidor de nível de saída de áudio.
5. Quando o controle PARAMETER é pressionado rapidamente, indicam, acendendo em verde, em qual modo o SKIES está (veja abaixo).
6. Quando o controle PARAMETER é mantido pressionado por mais de um segundo e depois pressionado rapidamente, indicam, acendendo em vermelho, a qualidade de áudio do buffer (veja abaixo).
7. Quando o valor do controle BLEND é ajustado, acendem em sequência e em múltiplas cores, para indicar o valor de mistura (veja abaixo).

8. Quando salvando um buffer usando o controle SAVE, um LED piscará para mostrar qual slot de memória está sendo usado para salvar (veja abaixo).

9. PARAMETER – use este botão para selecionar a função do controle BLEND 9; e para selecionar a qualidade de áudio do buffer. Pressione o botão e pressione novamente para alternar pelas opções, indicadas pelo LED abaixo da função iluminando em verde:

10. Equilíbrio úmido/seco

11. Dispersão estéreo
    • Quantidade de feedback
12. Quantidade de reverberação

Pressione e segure o botão por mais de um segundo e pressione novamente para alternar pelas opções de qualidade de áudio, indicadas pelo LED acima da opção iluminando em vermelho:

• 32 kHz 16 bit estéreo (tamanho do buffer de 1 segundo)
• 32 kHz 16 bit mono (tamanho do buffer de 2 segundos)
• 16 kHz 8 bit estéreo compactado (tamanho do buffer de 4 segundos)

• 16 kHz 8 bit mono compactado (tamanho do buffer de 8 segundos)

• SAVE/LOAD – use este botão para salvar o conteúdo do buffer de áudio, ou para carregar um buffer previamente salvo. Pressione e segure o botão por um segundo, então use o botão PARAMETER 3 para selecionar um slot de memória para salvar, que será indicado pelo LED relevante piscando em vermelho. Pressione novamente para completar a operação de salvamento. Pressione o botão por menos de um segundo, então use o botão PARAMETER para selecionar uma memória salva para carregar, que será indicada pelo LED relevante piscando em verde. Pressione novamente para completar a operação de carregamento. O botão FREEZE será ativado e o conteúdo do buffer de áudio (se houver) será substituído pelo salvo na memória. Pressionar FREEZE para desativar remove o áudio salvo do buffer.

Se o botão for pressionado por engano, não pressione nenhum botão por 10 segundos e a operação não será concluída.

1. USB – use esta porta USB C para atualizar o firmware do SKIES usando o aplicativo SynthTribe.
2. POSITION – use este controle para selecionar o ponto no buffer de onde os grãos são gerados. Quanto mais no sentido horário (CW) o controle for ajustado, mais cedo no buffer o processo começa.
3. SIZE – use este controle para definir o tamanho dos grãos. Girando no sentido anti-horário (CCW) produz grãos menores, CW produz grãos maiores.
4. PITCH – use este controle para ajustar o tom dos grãos, em relação ao áudio gravado. No centro, não há alteração de tom. Girando CCW reduz o tom, CW aumenta.
5. INPUT GAIN – use este controle para definir o ganho de entrada para o buffer, de -18 dB totalmente CCW a +6 dB totalmente CW. Os LEDs indicam o nível de entrada. Se o último LED estiver acesso, então ocorrerá um clipe suave.
6. DENSITY – use este controle para ajustar a densidade dos grãos. No centro, nenhum grão será produzido. Girando CCW produz grãos regulares com a quantidade aumentando à medida que o controle é girado. Girando CW produz grãos aleatórios, com a quantidade aumentando quanto mais alto o controle for ajustado.
7. TEXTURE – use este controle para definir o envelope dos grãos e a interação. Posicionando totalmente CCW produz um envelope quadrado, que se transforma em um triângulo e depois em um envelope Hann suavizado. Uma vez que o controle passa das 2 horas, os grãos começam a se fundir uns nos outros.

8. BLEND – use este controle para definir o parâmetro que foi selecionado com o controle PARAMETER 3. A exibição de LED indicará a posição do controle, de nenhum LED aceso no mínimo, passando por verde e amarelo até vermelho no máximo.

9. Equilíbrio úmido/seco — com o controle totalmente CCW, apenas o áudio de entrada será ouvido, girando para CW mistura os grãos do buffer. No centro, eles estão equilibrados. Totalmente CW e apenas os grãos são ouvidos.

10. Dispersão estéreo – no centro, os grãos aparecerão igualmente nas saídas esquerda e direita. Girando CCW os bia para a esquerda; CCW para a direita.
11. Quantidade de feedback – girando o controle CW aumenta a quantidade de feedback, onde os grãos são reintroduzidos no buffer, produzindo um efeito mais denso.

12. Quantidade de reverberação – girando o controle CW adiciona reverberação à saída.

13. FREEZE TRIGGER – use esta tomada jack TS de 3,5 mm para ativar a função FREEZE de um gatilho externo.

14. TRIGGER – use esta tomada jack TS de 3,5 mm para ativar a geração de grãos. Quando o controle DENSITY está no centro, os gatilhos externos assumem o controle do SKIES para a geração sincronizada.

15. POSITION CV – use esta tomada jack TS de 3,5 mm para controlar a função POSITION de uma fonte CV externa. A faixa é de -8 V a +8 V.

16. SIZE CV – use esta tomada jack TS de 3,5 mm para controlar a função SIZE de uma fonte CV externa. A faixa é de -8 V a +8 V.

17. V/OCT – use esta tomada jack TS de 3,5 mm para controlar o tom do SKIES de uma fonte CV externa. A faixa é de 0 V a +8 V.

18. BLEND CV – use esta tomada jack TS de 3,5 mm para controlar a função BLEND de uma fonte CV externa. A faixa é de -8 V a +8 V.

19. DENSITY CV – use esta tomada jack TS de 3,5 mm para controlar a função DENSITY de uma fonte CV externa. A faixa é de -8 V a +8 V.

20. TEXTURE CV – use esta tomada jack TS de 3,5 mm para controlar a função TEXTURE de uma fonte CV externa. A faixa é de -8 V a +8 V.

21. INPUTS – use estas tomadas jack TS de 3,5 mm para inserir áudio no buffer. Se uma entrada mono for necessária, use apenas a tomada esquerda.
22. OUTPUTS – use estas tomadas jack TS de 3,5 mm para emitir o áudio misturado das entradas e dos grãos produzidos, dependendo das configurações de controle úmido/seco. Se uma saída mono for necessária, use apenas a tomada esquerda. Cuidado deve ser tomado com as configurações de dispersão estéreo quando apenas uma saída é usada.

MODOS ALTERNATIVOS

Além de seu modo principal como sintetizador/processor granular, Skies também possui três modos alternativos, que são acessados pressionando e segurando o botão PARAMETER 3 por cinco segundos. Um dos quatro LEDs 2 acenderá em vermelho para mostrar qual modo está selecionado. Um modo diferente pode ser selecionado pressionando o botão PARAMETER para ciclar entre:

1. Síntese/Processamento Granular (padrão)
2. Deslocamento de Pitch e Alongamento Temporal
3. Delay em Loop
4. Processamento Espectral

DESLOCAMENTO DE PITCH E ALONGAMENTO TEMPORAL

Quando o deslocamento de pitch e o alongamento temporal são selecionados, então as funções dos controles mudam:

• DENSITY – cria uma difusão através do uso de filtros.
• TEXTURE – torna-se um filtro passa-alto/passa-baixo.
• SIZE – controla a sobreposição dos grãos com mudança de pitch, de glitches granulares a loops.

- TRIG – enviar um gatilho para a entrada TRIG causa glitches temporizados ou, se FREEZE também for selecionado, loops sincronizados.

DELAY EM LOOP

No modo de delay em loop, o áudio é reproduzido do buffer sem processamento granular. As funções dos controles mudam:

• POSITION define o tempo de delay. O uso de POSITION CV ou manipulação manual do controle cria um efeito similar ao scratching com discos de vinil.
• FREEZE – cria um loop, com POSITION definindo o ponto de início do loop e SIZE o comprimento do loop. DENSITY e TEXTURE funcionam como no modo de deslocamento de pitch e alongamento temporal. Enviar um gatilho para TRIG faz o loop gaguejar.
• Sem FREEZE selecionado, SIZE controla a maneira como o pitch é alterado, de um efeito quase modulado por anel quando totalmente no sentido anti-horário até um efeito suave à medida que o controle é girado no sentido horário. Enviar um gatilho para TRIG controla o tempo de delay.

PROCESSAMENTO ESPECTRAL

No modo de processamento espectral, as funções dos controles mudam:

• POSITION seleciona o buffer para qual o áudio é enviado quando FREEZE não está selecionado. Há entre dois e sete buffers dependendo da qualidade de gravação selecionada. Se FREEZE está selecionado, então POSITION seleciona o buffer que será usado para a síntese espectral.
• SIZE seleciona como os buffers interagem, movendo-se de mudança espectral para reversão espectral.

• PITCH controla a quantidade de transposição de tom envolvida na mudança.

• DENSITY afeta como os buffers são ressintetizados.

• TEXTURE altera a quantização dos componentes de totalmente no sentido anti-horário até o centro; depois disso, amplifica progressivamente os parciais mais fracos e atenua os mais fortes.
• Enviar um gatilho para TRIG causa glitches no áudio.
  Não é necessário dizer que o processamento espectral é difícil de descrever em palavras e é mais adequado para experimentação livre para ver o que acontece.

CALIBRAÇÃO

Seu SKIES terá sido calibrado na fábrica, mas caso seja necessário recalibrá-lo, siga estes passos:

• Desconecte todas as entradas CV, exceto V/OCT, que deve estar conectado a um teclado bem calibrado.
• Pressione e segure o botão SAVE/LOAD 4 e pressione o botão PARAMETER 3. Os dois primeiros LEDs piscarão em laranja.
• Toque C2 no seu teclado (saída de 1 V).
• Pressione SAVE/LOAD novamente. Todos os quatro LEDs piscarão em laranja.
• Toque C4 no seu teclado (saída de 3 V).
• Pressione o botão SAVE/LOAD. SKIES voltará à operação normal.

DICAS E TRUQUES

• Skies é um processador complexo, e vale a pena dedicar tempo para experimentar diferentes configurações de controle para encontrar o que você deseja. Experimente o patch de usuário padrão abaixo como ponto de partida; e use as folhas de patch em branco para anotar os efeitos que você gosta.

• Use um microfone de contato Behringer Radar para acionar a criação de grãos e ajustar parâmetros por CV.

• Ao criar grãos de alta densidade, tente modular aleatoriamente pelo menos um parâmetro para ajudar o som a se desenvolver.

• Tenha cuidado ao usar configurações altas de feedback ou reverberação ao criar grãos densos.
• Tenha cuidado com como você ajusta o controle úmido/seco com o controle BLEND. Como esse controle tem muitas funções, a posição do seu botão não necessariamente corresponderá a úmido/seco. Muito seco e você não obterá o benefício de seus grãos.

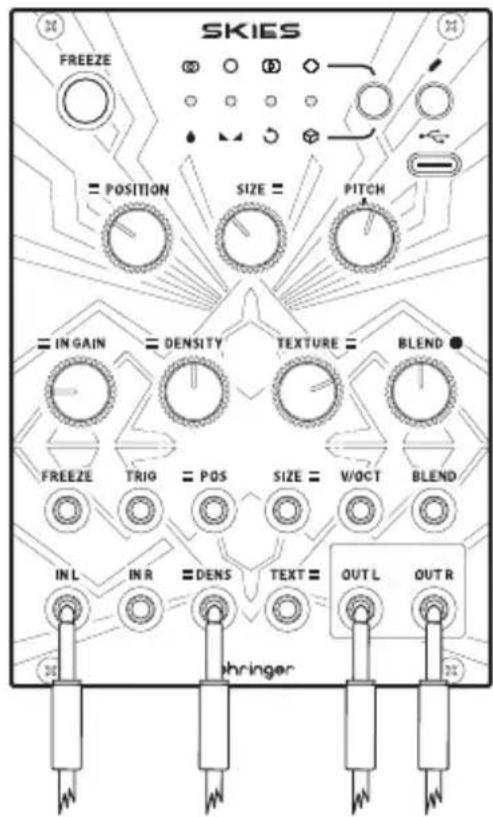

SKIES Patch Padrão do Usuário

SKIES FREEZE POSITION SIZE PITCH IN GAIN DENSITY TEXTURE BLEND FREEZE TRIG POS SIZE V/OCT BLEND IN L IN R DENS TEXT OUT L OUT R phringer

Úmido/Seco está no centro, assim como a dispersão estéreo. Use um LFO para modular DENSITY.

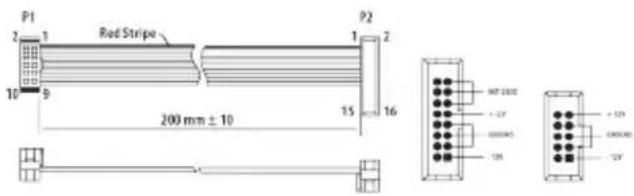

Conexão de Força

P1 2 1 Red Stripe 10 9 200 mm ± 10 P2 1 2 15 16 INT 1500 + -12V 000000 -12V INT 1500 + -12V 000000 -12V

O módulo vem com o cabo de alimentação necessário para conectar a um sistema de fonte de alimentação Eurorack padrão. Siga estas etapas para conectar a alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo seja montado em um gabinete de rack.

1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de alimentação ou no gabinete do rack. O conector possui uma aba que se alinhará com a lacuna no soquete, portanto, não pode ser inserido incorretamente. Se a fonte de alimentação não tiver um soquete chaveado, certifique-se de orientar o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo. O conector possui uma guia que se alinha ao soquete para orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação forem conectadas com segurança, você pode montar o módulo em uma caixa e ligar a fonte de alimentação.

Instalação

Os parafusos necessários estão incluídos com o módulo para montagem em uma caixa Eurorack. Conecte o cabo de alimentação antes da montagem.

Dependendo da caixa do rack, pode haver uma série de orifícios fixos espaçados de 2 HP ao longo do comprimento da caixa, ou um trilho que permite que placas roscadas individuais deslizem ao longo do comprimento da caixa. As placas roscadas de movimento livre permitem o posicionamento preciso do módulo, mas cada placa deve ser posicionada em relação aproximada aos orifícios de montagem em seu módulo antes de prender os parafusos.

Segure o módulo contra os trilhos Eurorack de forma que cada um dos orifícios de montagem fiquem alinhados com um trilho ou placa rosqueada. Prenda os parafusos parcialmente para começar, o que permitirá pequenos ajustes no posicionamento enquanto você os alinha. Depois de estabelecida a posição final, aperte os parafusos.
