Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Trabalhe sempre com as duas mãos!

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 81)!

Marcação CE

Marcação UKCA

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

- estas Instruções de serviço,

– as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),

- as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

– de acordo com as disposições legais,

- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A lixadeira de superfícies SE 125 18.0-EC está destinada

-para utilização profissional na indústria e artesanato,
-para a esmerilagem seca de metal, pedra e madeira, assim como para lixar pinturas,
-para a utilização de folha de lixa auto- aderente em cima de pratos de suporte, que são fornecidos por FLEX para este aparelho,
-para a utilização de pratos para lixar de leque, que são fornecidos por FLEX para este aparelho,

ferramentas homologadas para uma rotação de, pelo menos, 3.000 rpm.

Discos de corte e de desbaste não podem ser utilizados nesta ferramenta eléctrica.

Na utilização da lixadeira de superfícies SE 125 18.0-EC deve ser ligado um aspirador da classe M.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

• Ferramenta elétrica a utilizar como lixadora de papel de lixa. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho. Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

• Ferramenta elétrica não indicada para lixar, polidora, trabalhos com escovas de arame, polir e trabalhos de retificação. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

• Não use ferramentas aplicadas que não tenham sido previstas e determinadas especialmente pelo fabricante para esta ferramenta. Só porque foi possível fixar o acessório na sua ferramenta elétrica, isso não garante uma utilização segura.
  A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.

Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferra-menta eléctrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

As dimensões de montagem do acessório têm de se adequar às dimensões das ferragens de montagem da ferramenta elétrica. Acessórios que não equivalham ao material de montagem da ferramenta elétrica perderão o equilíbrio, vibrarão excessivamente e poderão dar origem à perda de controlo.

■ Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal. Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Nunca pousar o aparelho antes da ferramenta estar completamente parada. A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.

- Não deixar a ferramenta eléctrica funcion-nar enquanto esta é transportada.

O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.

- Não utilizar ferramentas que exijam agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Indicações de segurança especiais para lixar com lixa de papel

- Não utilizar folhas de lixa sobredimensionadas, mas sim, seguir as indicações do fabricante sobre as dimensões das folhas de lixa. Folhas de lixa que fiquem salientes para fora do prato de lixar, podem provocar ferimentos, bem como dar lugar a blo-queio, rompimento das folhas de lixa ou contragolpe.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação.

Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada. O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe. O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes. As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Outras indicações de segurança

AVISO!

O contacto ou a inalação de poeiras nocivas/venenosas, representa uma ameaça para o operador ou para as pessoas localizadas nas próximidades.

Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.

Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Produto Lixadeira excêntrica
Tipo de produto SE 125 18.0-EC
Tensão nominal V 18
Acumulador Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Rotação de ponto morto	min^-1	1 - 6602 - 9303 - 1.1954 - 1.500
Rosca do veio mm M14
∅ máx. da ferramentaabrasiva mm 125
Peso de acordo com «FLEX procedure 01» (sem acumulador)	kg 2,2
Peso do acumuladorAP 18.0/2,5AP 18.0/5,0AP 18.0/8,0	kg	0,420,721,1
Temperatura de funcionamento	°C	-10~40
Temperatura de carregamento 0~40
Temperatura de armazenamento -20~50
Nível de ruído avaliado com A de acordo com a EN 62841 (ver «Ruído e vibração»):
Nível de pressão acústica L_PA	db(A) 79
Nível de potência acústica L_WA	db(A) 87
Insegurança K db 3
Valor total das vibrações conforme a EN 62841 (ver «Ruído e vibração»):
Valor de emissão ah ao lixar com uma folha de lixa	m/s^2	<2,5
Insegurança K m/s^2 1,5

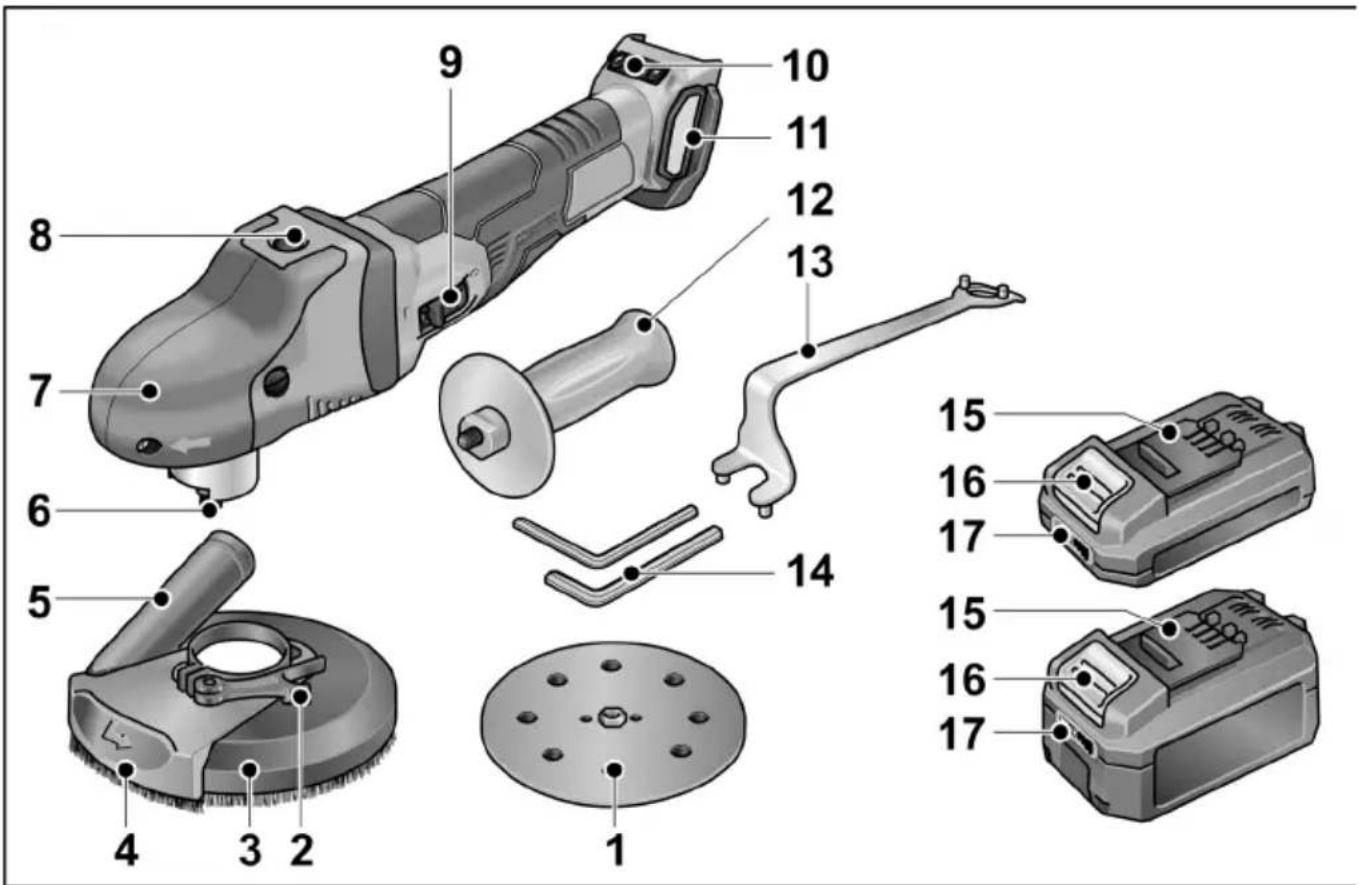

Panorâmica da máquina

1 Prato de lixar auto-aderente
2 Alavanca de fixação para capa de protecção
3 Capa de protecção com coroa de escovas
4 Segmento do bordo oscilante
5 Bocal de ligação para aspiração do pó
6 Admissão da ferramenta

7 Cobertura do punho

Com saída de ar e seta indicadora do sentido das rotações.

8 Bloqueio do veio

Para fixação do veio na mudança da ferramenta.

9 Interruptor basculante

Para ligar e desligar a máquina.

Com posição de encaixe para funcionamento contínuo.

10 Volante de ajuste para prévia selecção das rotações Função +/- com 4 níveis

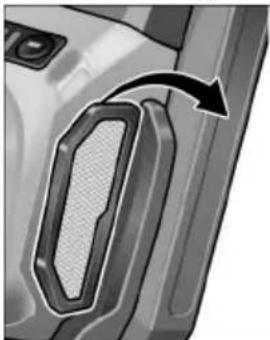

11 Cobertura do filtro
12 Punho adicional
13 Chave de porca de aperto
14 Chave com sextavado interior
15 Acumulador de iões de lítio (2,5 Ah ou 5,0 Ah)
16 Tecla para desbloquear o acumulador
17 Indicação do estado do acumulador

Instruções de utilização

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

INDICAÇÃO

Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar as Instruções de serviço do carregador.

Colocar/substituir o acumulador

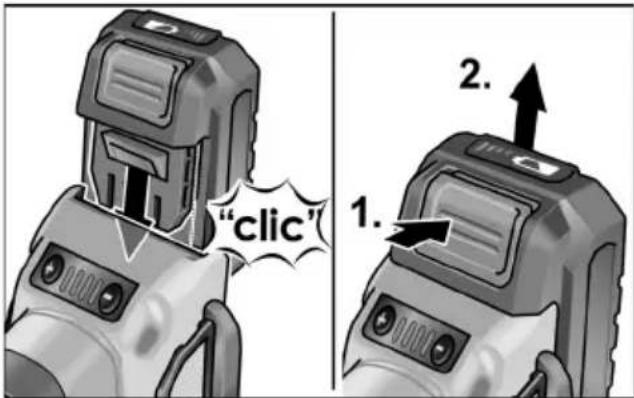

■ Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica.
Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acumulador (2.).

ATENÇÃO!

No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio!

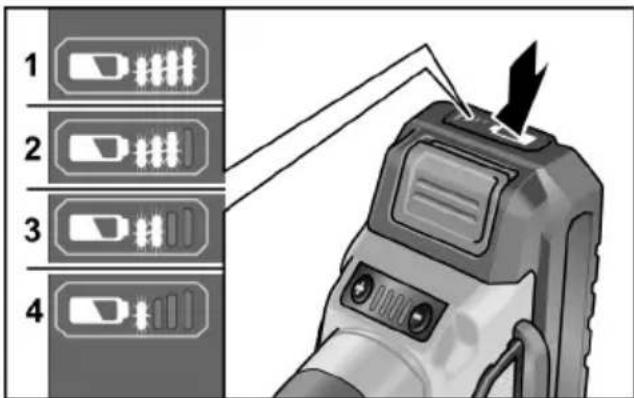

■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.

1 2 3 4

A indicação apaga-se após 5 segundos.

Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a tecla, nenhum LED se acender, o acumulador está avariado e tem de ser substituído.

Montar o punho adicional

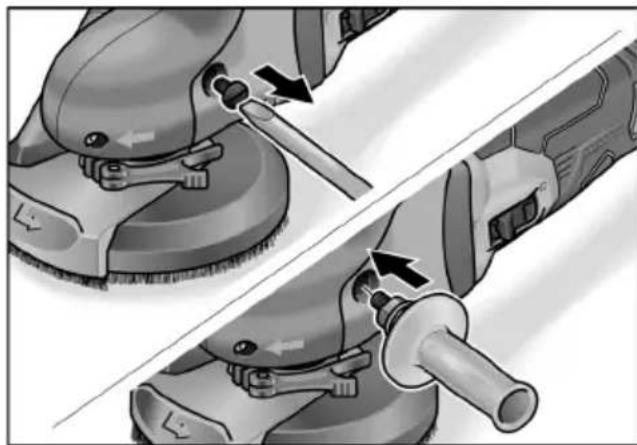

Para melhor manejamento da ferramenta eléctrica pode ser montado o punho adicional.

■ Remover o parafuso de fixação no lado esquerdo do punho.
■ Enroscar o punho adicional e apertá-lo.

Para desmontagem do punho, voltar a montar o parafuso antes removido.

Ligação de um sistema de aspiração

i INDICAÇÃO!

Recomenda-se a utilização do aspirador especial VCE 44 M AC.

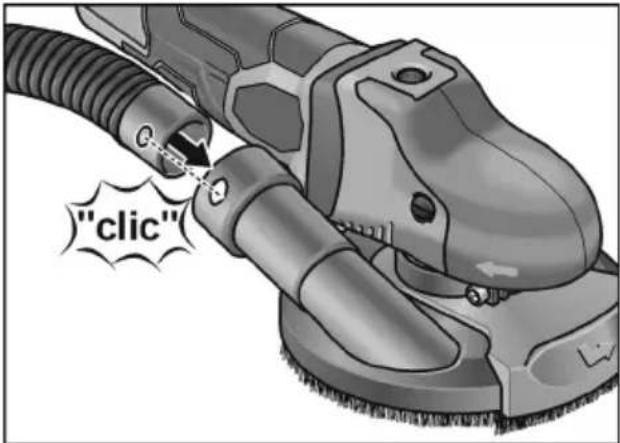

■ Fixar a mangueira de aspiração no bocal de ligação da capa de protecção.

"clic"

Ligar a mangueira de aspiração ao sistema de aspiração. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação!
■ Empurrar o adaptador anexo na ligação de aspiração do resguardo de aspiração.
■ Ligar a mangueira de aspiração.

Assentar/mudar uma folha de lixa auto-aderente

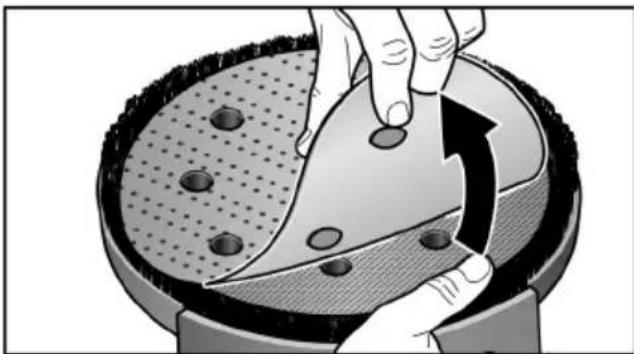

Observar a posição da perfuração para garantir a aspiração do pó.

■ Efectuar um teste de ensaio, para controlar a fixação centrada do produto de lixar.

Trabalho com pratos para lixar de leque

i INDICAÇÃO!

Os pratos para lixar de leque fazem parte do kit de acessórios «Tratamento de metal».

■ Retirar o acumulador.
■ Premir e manter premido o bloqueio do veio.

2. 1.

i INDICAÇÃO!

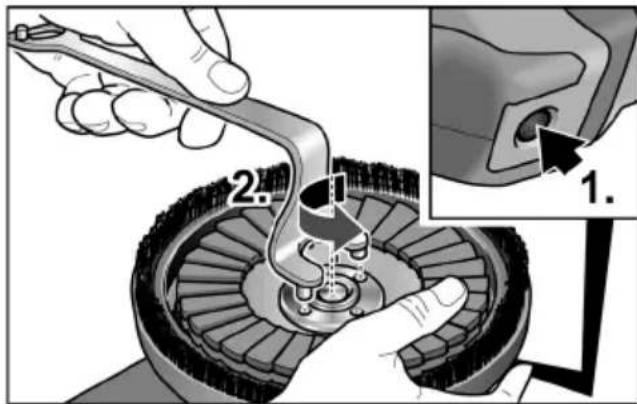

Em caso de prato aderente muito fixo, segurar o veio de engrenagem com uma chave com sextavado interior(1.).

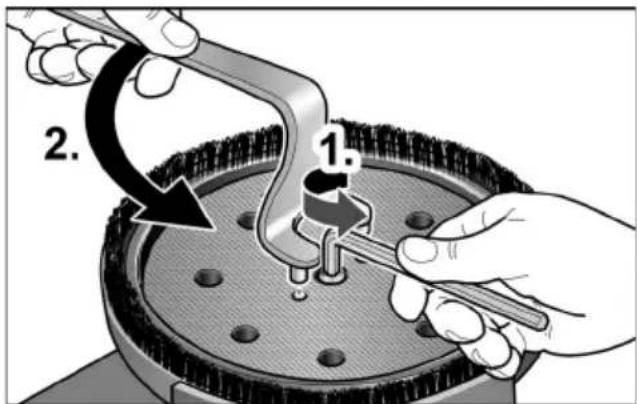

■ Soltar manualmente ou com chave de dois tubos do prato aderente (2.).
- Rodar o prato aderente em sentido contrário dos ponteiros do relógio e desaparafusar do fuso.

A B C

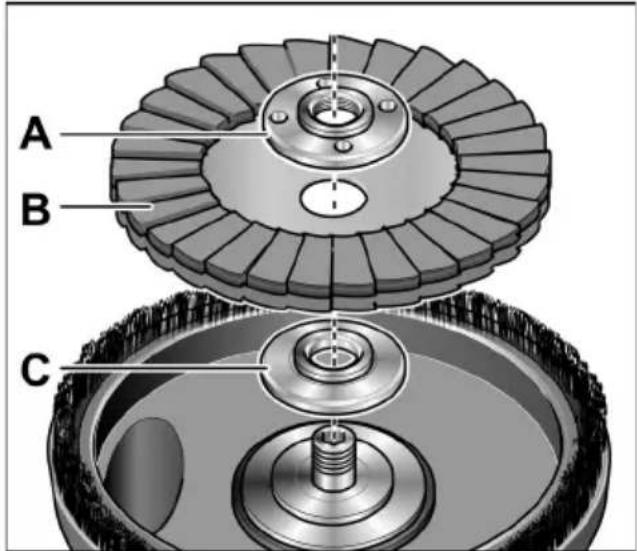

■ Colocar o flange de aperto (A) no fuso.
■ Colocar o prato para lixar de leque (B) no flange de aperto.
■ Apertar a porca de fixação (C) no veio, com o colar para cima.

■ Premir e manter premido o bloqueio do veio.
■ Apertar a porca de aperto com a chave de detenção no sentido dos ponteiros do relógio.

■ Efectuar um teste de ensaio, para controlar a fixação centrada do produto de lixar.

ATENÇÃO!

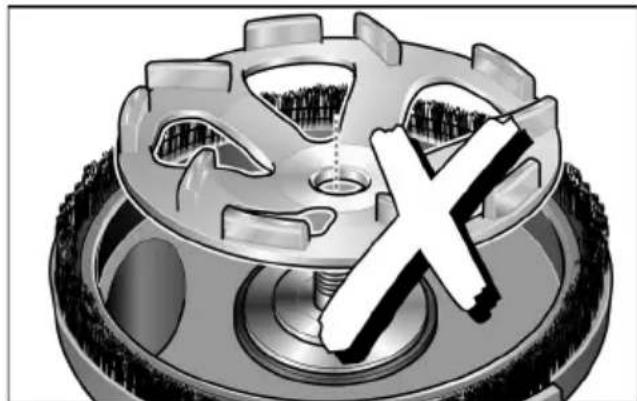

Jamais utilizar um parto de diamante para lixar não autorizada pela FLEX nesta ferramenta eléctrica. Perigo de danos no aparelho!

Controlar o posicionamento da tampa de protecção

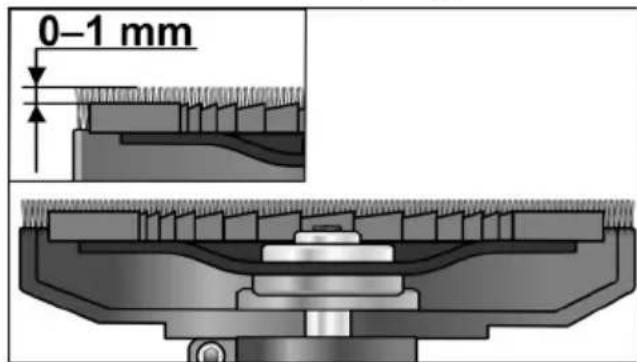

A coroa de escovas deve estender-se aprox. 0–1 mm para além do elemento para lixar. Em caso de necessidade, corrigir.

0-1 mm

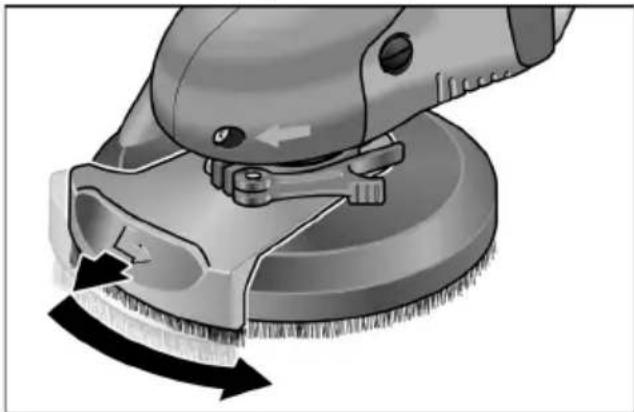

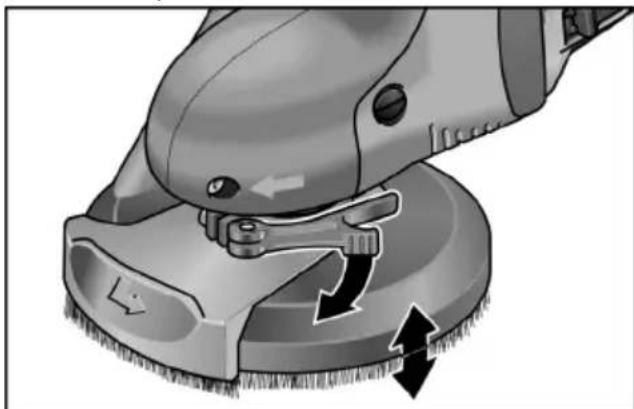

■ Soltar a alavanca de fixação na capa de protecção.
■ Regular a tampa de protecção para a altura pretendida.

■ Apertar a alavanca de tensão.

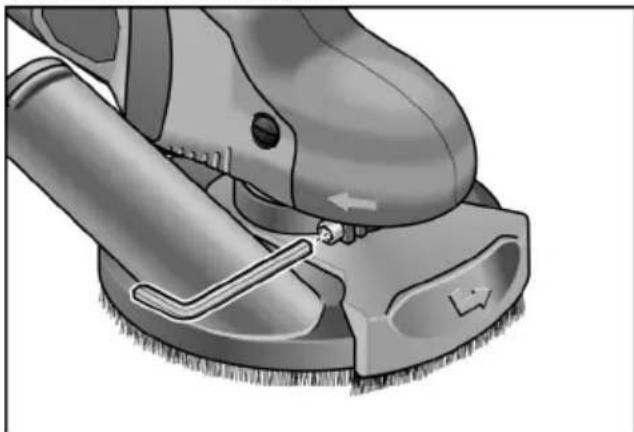

INDICAÇÃO!

Em caso de diminuir a força de aperto, o aperto pode ser reajustado apertando os parafusos de sextavado interior na alavanca de fixação.

Funcionamento curta sem engate

■ Deslocar o interruptor basculante para a frente e prendê-lo.
■ Para desligar, libertar o interruptor basculante.

Funcionamento contínuo com engate:

INDICAÇÃO!

Após uma falha de corrente, o aparelho eléctrico ligado não liga novamente.

O→I 2. 1.

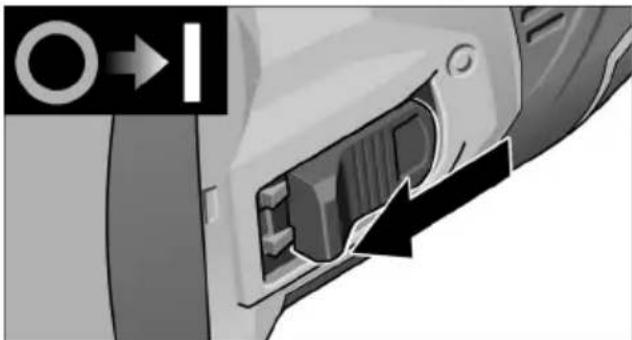

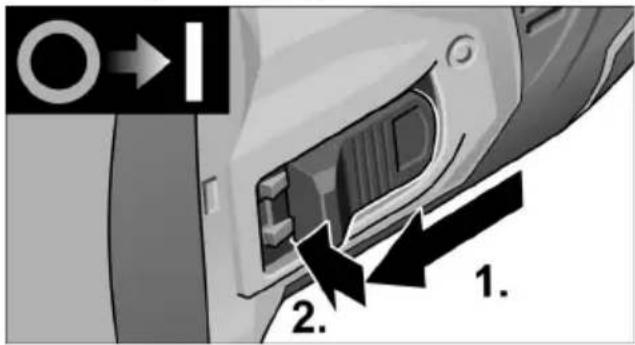

■ Deslocar o interruptor basculante para a frente e engatá-lo, exercendo pressão na parte da frente.

Desligar o aparelho:

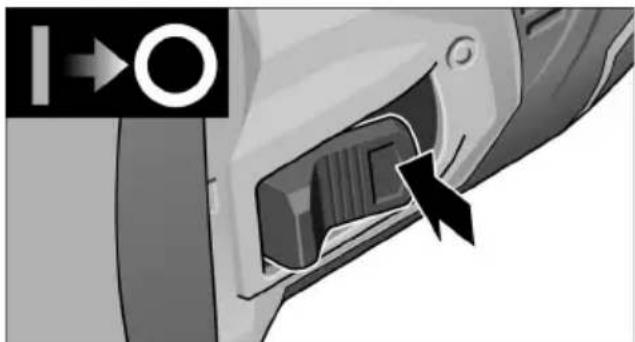

Para desligar, exercer pressão na parte de trás do interruptor.

Pré-selecção de rotações

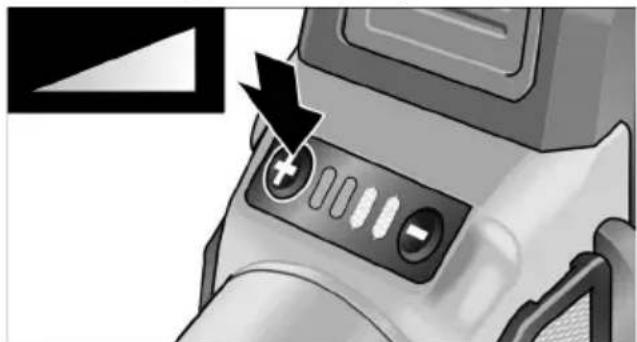

Para definir a velocidade de funcionamento, pressionar a tecla de regulação das rotações. A velocidade selecionada também é mantida ao desligar.

■ Premir o interruptor cuidadosamente para acelerar a ferramenta elétrica até à velocidade previamente selecionada.

ATENÇÃO!

Perigo de ferimentos através da destruição da ferramenta. Utilizar a ferramenta adequada ao trabalho que se quer efetuar.

INDICAÇÃO

- Proteção contra sobrecarga: desliga a máquina em caso de sobrecarga.

- Monitorização da temperatura: em caso de perigo de sobreaquecimento, a máquina desliga.

Trabalhar com a ferramenta eléctrica

AVISO!

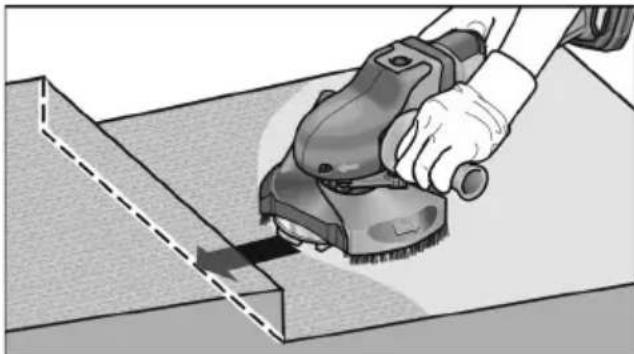

O prato de lixar em rotação não pode entrar em contacto com objectos com superfícies pontiagudas salientes. Perigo de um contragolpe! Danos no prato de lixar. Em caso de danos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

ATENÇÃO!

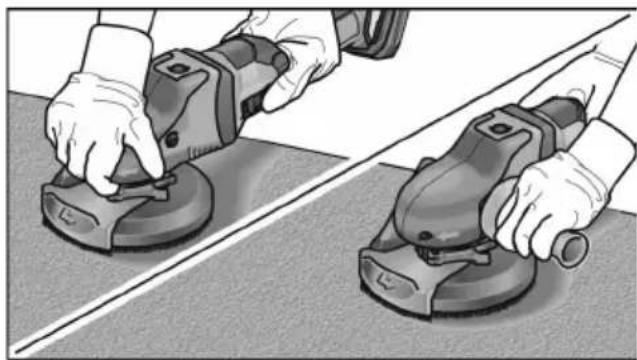

Segurar a ferramenta eléctrica sempre com as duas mãos!

1. Fixar o produto de lixar.
2. Controlar o posicionamento da tampa de protecção.
3. Conectar o sistema de aspiração.
4. Ligar o sistema de aspiração.
5. Ligar a ferramenta elétrica.
6. Colocar a ferramenta eléctrica em cima da superfície de trabalho. A coroa de lixar tem que estar alinhada à face com a superfície de trabalho.

7. Pressionar mais para que o prato de lixar entre em contacto com a superfície de trabalho. Colocar a ferramenta eléctrica em cima da superfície de trabalho.

8. Para lixar em cantos:

9. Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completamente parada.

10. Retirar o segmento de bordo oscilante e deslocá-lo para a esquerda.

• Voltar a ligar o aparelho.
• Colocar a ferramenta eléctrica em cima da superfície de trabalho.

1. Após o trabalho, desligar a ferramenta elétrica.

Coroa de escovas

A tampa de protecção está equipada com uma coroa de lixar. Esta coroa executa duas funções:

-Porque a coroa de lixar está saliente sobre a superfície do prato de lixar, ela entra, primeiro, em contacto com a superfície de trabalho. Deste modo, o prato de lixar é colocado paralelamente em relação à superfície de trabalho, antes do meio de lixar entrar em contacto com a referida superfície de trabalho.

Evita-se, assim, uma reentrância em forma de foice provocada pelo bordo do prato de lixar.

-A coroa de lixar retém o pó, até este ser aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou apresentar um desgaste excessivo, deve ser substituída. Para isso, oscilar a ferramenta eléctrica com movimentos de sobreposição.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza líquidos.

ATENÇÃO!

Em caso de trabalhos de limpeza com ar comprimido, usar obrigatoriamente óculos de protecção.

■ Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
■ Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.
■ Limpar regularmente o filtro do pó.

■ Retirar o filtro do pó e limpar com ar comprimido seco.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

INDICAÇÃO!

Não desapertar os parafusos na caixa do motor durante o tempo de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para mais informação sobre outros acessórios, principalmente ferramentas de utilização. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

As ferramentas elétricas fora de serviço devem ser inutilizadas antes de serem eliminadas:

- ferramentas elétricas com conexão à rede por remoção do cabo de rede, - ferramentas elétricas com acumulador por remoção do acumulador.

Só para os países da UE Não coloque as ferramentas elétricas no lixo doméstico!

Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.

AVISO!

Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.

Só para os países da UE: de acordo com a diretiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm de ser reciclados.

INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

A declaração de conformidade CE está incluída no Anexo I destas instruções de serviço.

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud
