INSTRUKCJA OBSŁUGI SE 125 18.0-EC Flex
pl Instrukcja oryginalna .....170
Dla własnego bezpieczeństwa ..... 170
Symbole na urządzeniu ..... 170
Dla własnego bezpieczeństwa ..... 170
Poziom hałasu i drgań ..... 174
Dane techniczne 175
Opis urządzenia 176
Instrukcja obsługi ..... 177
Przegląd, konserwacja i pielęgnacja .. 181
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia . . . 182
Deklaracja zgodności C.€ . . . . . . . . 183
Wyłączenie z odpowiedzialności ..... 183
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo.
Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE
Oznacza możliwość wystąpienia niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Zastosować okulary ochronne!
Należy zawsze pracować używając obu rąk!
Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 182)!
Oznaczenie CE
Oznaczenie UKCA
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed użyciem urządzenia dokładnie przeczytać i postępować według:
– niniejszej instrukcji obsługi,
– „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
– zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP
Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy. Urządzenie stosować tylko
- zgodnie z przeznaczeniem,
– w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
Usterki wywierające wpływ na bezpieczeństwa należy niezwłocznie usunąć.
Zastosowanie zgodne z przeznaczeniem
Szlifierka do powierzchni SE 125 18.0-EC przeznaczona jest
-do profesjonalnego zastosowania w przemyśle i rzemiośle,
-do szlifowania na sucho powierzchni z metalu, kamienia i drewna, jak również do suchego szlifowania powłok malarskich,
-do zastosowania z papierem ściernym na rzepy na talerzach wsporczych, które oferowane są przez firmę FLEX do tego urządzenia,
- do zastosowania ze ściernicami wachlarzowymi, które oferowane są przez firmę FLEX do tego urządzenia.
Narzędzia muszą być dopuszczone dla liczby obrotów o wartości co najmniej .3000 obr./min. Zastosowanie tarcz do cięcia lub do zdzierania z tym urządzeniem elektrycznym jest zabronione.
Przy pracy szlifierką SE 125 18.0-EC należy przyłączyć odkurzacz przemysłowy klasy M.
Wskazówki bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.
■ To elektronarzędzie przeznaczone jest do zastosowaniajako szlifierka z tarczą szlifierską z papierem ściernym. Proszę przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i parametrów podanych w dokumentacji, która należy do zakresu dostawy urządzenia. Nieprzestrzeganie następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.
■ To elektronarzędzie nie jest przeznaczone do szlifowania, polerka, pracy ze szczotkami drucianymi, wycinania otworów i przecinania ściernicą.
Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagrożenie lub niebezpieczeństwo zranienia.
■ Nie wolno stosować żadnego narzędzia roboczego, które nie jest przewidziane ani ustalone przez producenta specjalnie dla tego elektronarzędzia.
Sama możliwość zamocowania wyp. do el. nie gwarantuje jeszcze bezpiecznego zastosowania.
■ Dopuszczalna liczba obrotów zastosowanego narzędzia musi być co najmniej tak wysoka, jak najwyższa liczba obrotów podana na urządzeniu.
Wyposażenie, które obraca się z większą liczbą obrotów, niż dopuszczona maksymalna liczba obrotów, może się połamać i zostać wyrzucone w powietrze.
■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia. Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
■ Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściernicy urządzenia elektrycznego. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem.
■ Wymiary mocowania akcesoriów muszą pasować do wymiarów osprzętu montażowego elektronarzędzia.
Akcesoria, które nie pasują do elementów mocujących elektronarzędzia będą pracować niestabilnie i będą powodować nadmierne drgania, co może doprowadzić do utraty kontroli nad narzędziem.
Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy sprawdzić, czy narzędzia nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub zdarty. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeiwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów.
Chronić oczy przed zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia. Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy. W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu.
■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.
■ Nie wolno odkładać urządzenia elektrycz-nego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urządzeniem.
■ Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika.
■ Otwory wentylacyjne urządzenia elektrycz-nego należy regularnie czyścić. Dmuchawa silnika wciąga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.
■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.
■ Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi. Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.
Szczególne wskazówki bezpieczeństwa dotyczące szlifowania papierem ściernym
■ Nie wolno stosować arkuszy papieru ściernego o zbyt dużych wymiarach; przestrzegać wymiarów podanych przez producenta. Arkusze papieru ściernego, które wystają poza talerz wsporczy, mogą doprowadzić do zranienia, mogą się zablokować, podrzeć lub spowodować uderzenie zwrotne.
Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa
Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzucenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia.
Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędź tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia. Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać.
Uderzenie zwrotne jest następstwem nieprawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpieczające, które opisane są poniżej.

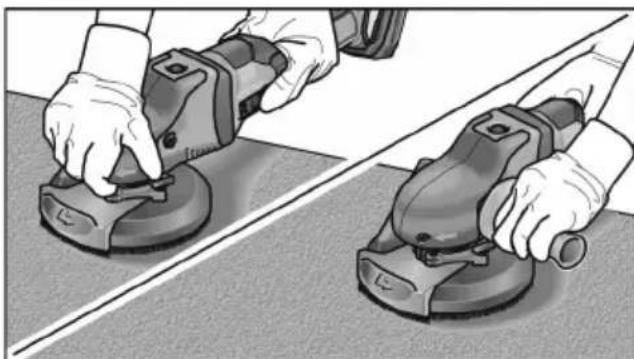

■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego.
Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwie największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia. Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.
- Nigdy nie zbliżać dłoni do obracających się narzędzi. Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.
Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego. Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.
■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzu-ceniu narzędzia od szlifowanego materiału i jego zaciśnięciu. Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty kontroli nad urządzeniem lub uderzenia zwrotnego.
■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego. Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem.
Dalsze wskazówki bezpieczeństwa
OSTRZEŻENIE!
Dotykanie lub wdychanie szkodliwych/trujących pyłów stwarza zagrożenie dla użytkownika lub znajdujących się w pobliżu osób trzecich.
■ Nie zaleca się szlifowania farb i lakierów ołowiowych. Usuwanie farb ołowianych powinien prowadzić tylko wykwalifikowany specjalista.
Nie obrabiać żadnych materiałów, przy obróbce których wydziałają się substancje szkodliwe dla zdrowia (np. azbest). Zastosować odpowiednie środki zapobiegawcze i ochronne w przypadku gdy występuje możliwość powstania pyłów szkodliwych dla zdrowia, pyłów palnych lub wybuchowych. Stosować przeciwpyłową maskę ochronną. Stosować odkurzacze przemysłowe.
SZKODY RZECZOWE!
Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
Poziom hałasu i drgań
OSTRZEŻENIE!
Podane wartości pomiarowe odnoszą się do nowych urządzeń.
Wartości poziomu hałasu i drgań zmieniają się w codziennym użytkowaniu.
WSKAZÓWKA
Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 62841 i może być używa do wzajemnego porównywania narzędzi elektrycznych.
Nadaje się ona również do prowizorycznego określenia obciążenia drganiami.
Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego.
Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.
Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.
W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.
Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej 85 dB(A) należy używać ochronników słuchu.
Dane techniczne
| Produkt | Szlifierka do powierzchni | |
| Typ produktu SE 125 18.0-EC | ||
| Napięcie znamionowe V 18 | ||
| Akumulator Ah | AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0 | |
| Liczba obrotów biegu jałowego | min^-1 | 1 - 6602 - 9303 - 1.1954 - 1.500 |
| Gwint wrzeciona M14 | ||
| Maks. ∅ narzedzia szlifierskiego mm 125 | ||
| Waga zgodnie z procedurą „FLEX procedure 01” (bez akumulatora) | kg 2,2 | |
| Waga akumulatorAP 18.0/2,5AP 18.0/5,0AP 18.0/8,0 | kg | 0,420,721,1 |
| Temperatura pracy | °C | -10~40 |
| Temperatura ładowania 0~40 | ||
| Temperatura przechowywania -20~50 | ||
| Poziomu hałasu na stanowisku pracy zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań“): | ||
| Poziom ciśnienia akustycznego L_PA | db(A) 79 | |
| Poziom hałasu podczas pracy L_WA | db(A) 87 | |
| Dokładność K db 3 | ||
| Drgania całkowite zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań“): | ||
| Wartość emisji ah przy szlifowaniu krążkiem szlifierskim | m/s^2 <2,5 | |
| Dokładność K m/s^2 1,5 | ||

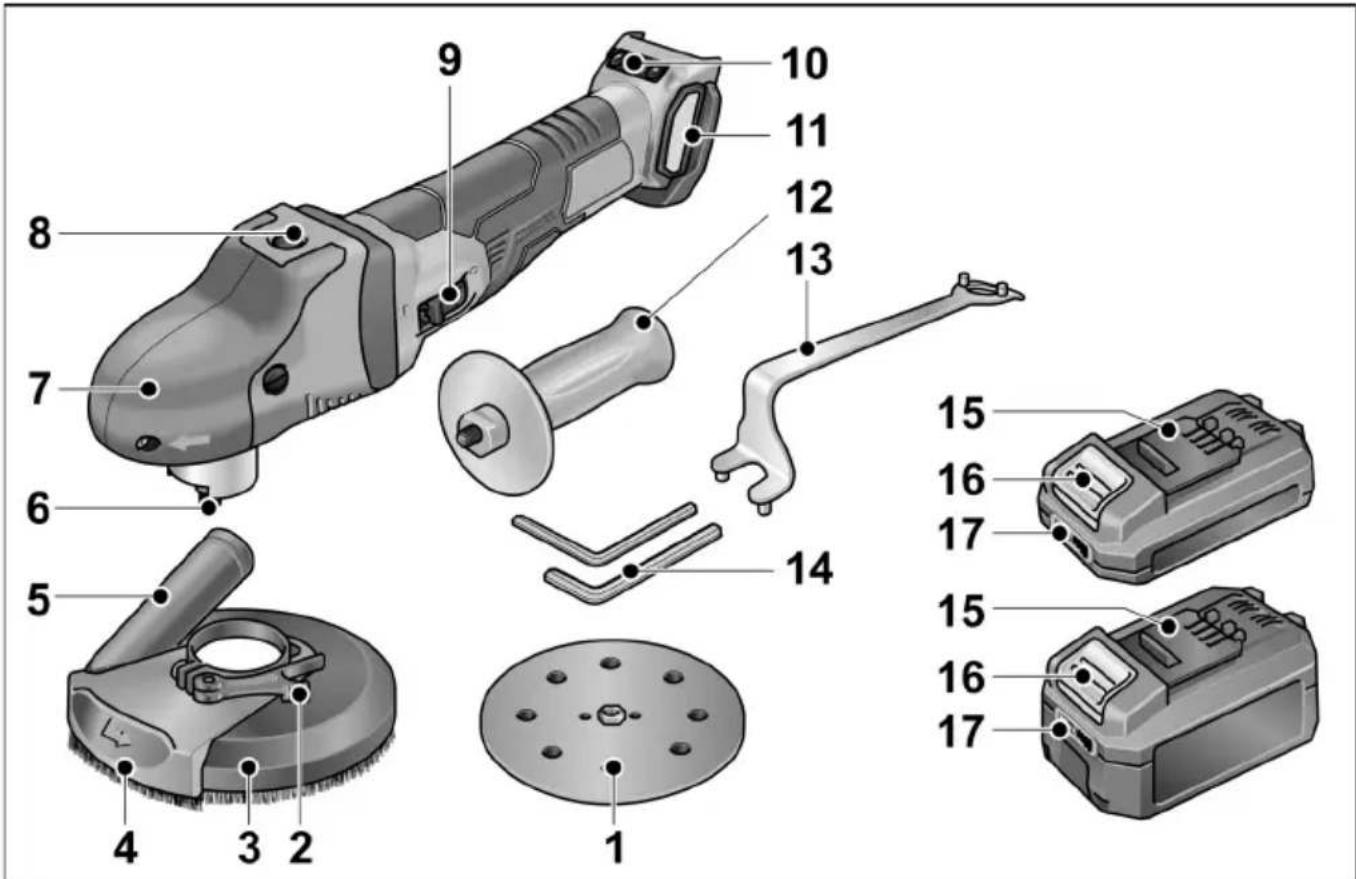

Opis urządzenia
1 Talerz wsporczy na rzepy
2 Dźwignia do mocowania osłony ochronnej
3 Osłona z wieńcem szczotkowym
4 Wychylny segment brzegowy
5 Króciec przyłączeniowy do odsysania pyłu
6 Mocowanie narzędzia
7 Osłona z uchwytem
Z otworami wylotu powietrza i strzałką kierunku obrotów.
8 Blokada wrzeciona
Do unieruchomienia wrzeciona przy zmianie narzędzia.
9 Przełącznik suwakowy
Do włączania i wyłączania. Z blokadą do pracy ciągłej.
10 Kółko nastawcze liczby obrotów funkcja +/- z 4 stopniami
11 Ośłona filtra
12 Uchwyt dodatkowy
13 Klucz widełkowy do nakrętek mocujących
14 Klucz inbusowy do śrub z gniazdem wewnętrznym sześciokątnym
15 Akumulator litowo-jonowy (2,5 Ah lub 5,0 Ah)
16 Przycisk odblokowania akumulatora
17 Wskaźnik naładowania akumulatora
Instrukcja obsługi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu, należy zawsze najpierw wyjąć wtyczkę z gniazdka sieciowego.
Przed uruchomieniem
Rozpakować urządzenie elektryczne wraz z wyposażeniem, sprawdzić czy dostawa jest kompletna, a urządzenie nie uległo uszkodzeniu podczas transportu.
WSKAZÓWKA
Akumulatory w chwili dostawy nie są całkowicie naładowane. Przed pierwszym użyciem należy naładować akumulatory do pełna. Patrz instrukcja obsługi ładowarki.

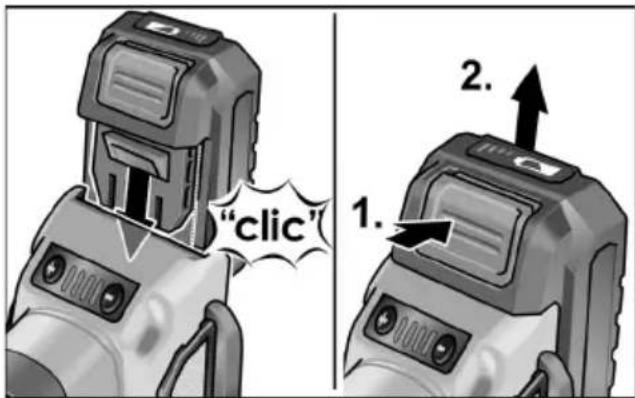

Zakładanie/wymiana akumulatora
■ Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia.
■ W celu wyjęcia nacisnąć przyciski odblokowania (1.) i wyciągnąć akumulator (2.).
OSTROŻNIE!
Ostonić styki akumulatora w przypadku jego nieużywania. Drobne przedmioty metalowe mogą spowodować zwarcie styków; zagraża niebezpieczeństwo eksplozji i wybuchu pożaru!

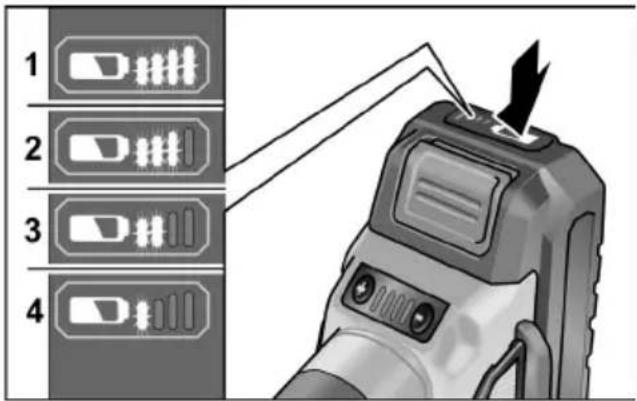

Stan naładowania akumulatora
Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.
Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.

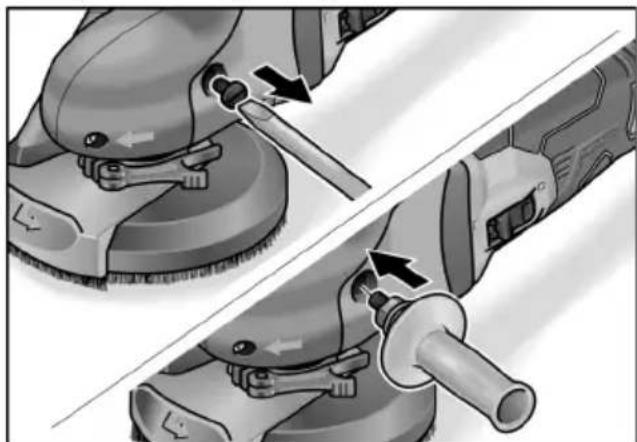

Montaż uchwytu dodatkowego
Zastosowanie dodatkowego uchwytu bocznego umożliwia łatwiejsze prowadzenie narzędzia elektrycznego.
■ Odkręcić śrubę mocującą na lewej stronie osłony z uchwytem.
■ Przykręcić uchwyt dodatkowy i dokręcić. Po zdemontowaniu uchwytu dodatkowego ponownie przykręcić zdjęta uprzednio śrubę mocującą.
Przyłączanie systemu odsysania pyłu
i WSKAZÓWKA
Zaleca się zastosowanie specjalnego odkurzacza przemysłowego VCE 44 M AC firmy FLEX.

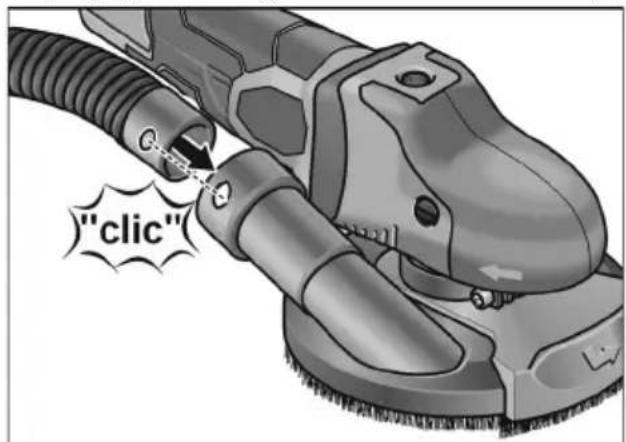

■ Wąż ssący zamocować do króćca przyłączeniowego na osłonie ochronnej.
Sprawdzić prawidłowość zamocowania!
■ Dołączony adapter nasunąć na przyłącze zasysania osłony odsysającej.
■ Podłączyć wąż odsysania.
■ Przyłączyć odkurzacz przemysłowy.
Zakładanie/wymiana papieru ściernego na rzepy
■ Wyjąć akumulator.
■ Zużyty materiał ścierny zdjąć z talerza wsporczego.
■ Nałożyć papier ścierny na rzepy współśrodkowo na talerz wsporczy i docisnąć.
Zwrócić uwagę na pozycje otworów, aby zapewnić właściwe odsysanie pyłu.
■ Przeprowadzić bieg próbny celem sprawdzenia współśrodkowego zamocowania materiału ściernego.
Praca ściernicami wachlarzowymi
i WSKAZÓWKA
Ściernice wachlarzowe są częścią zestawu wyposażenia „Obróbka metali”.
■ Wyjąć akumulator.

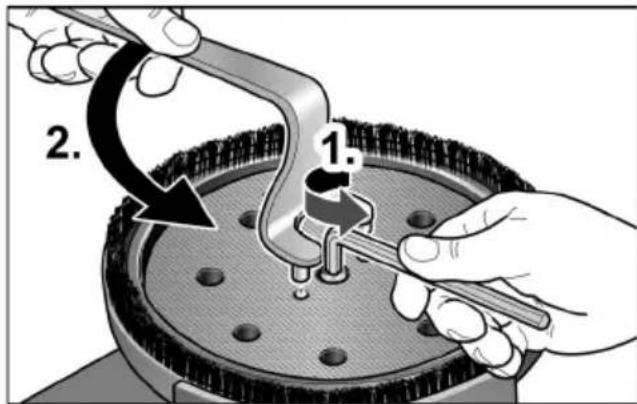

■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta.
Przy zablokowanym talerzu na rzepy należy przytrzymać wał przekładni za pomocą klucza do gniazd sześciokątnych (1.).
■ Poluzować talerz na rzepy ręką lub kluczem widełkowym (2.).
Odkręcić talerz na rzepy z wrzeciona w kierunku przeciwnym do ruchu wskazówek zegara.


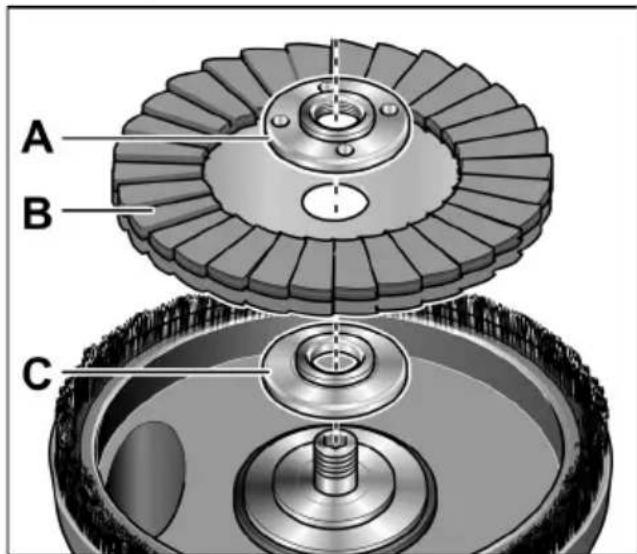

A B C■ Nałożyć kołnierz mocujący (A) na wrzeciono.
■ Nałożyć ściernicę wachlarzową (B) na kołnierz mocujący.
■ Przykręcić nakrętkę mocującą (C) na wrzeciono kołnierzem do góry.

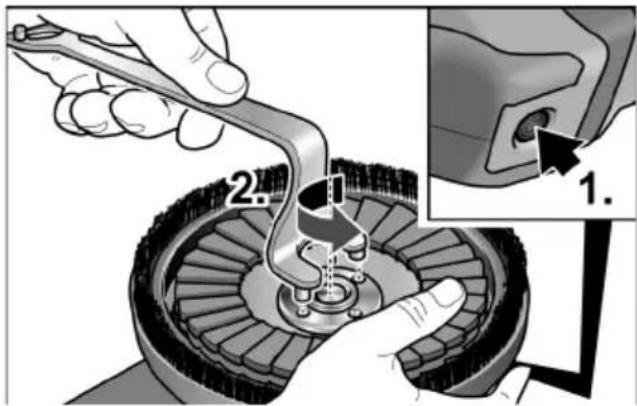

■ Nacisnąć blokadę wrzeciona i przytrzymać wciśnięta (1.).
■ Przykręcić nakrętkę mocującą kluczem widełkowym w kierunku zgodnym z ruchem wskazówek zegara (2.).
■ Przeprowadzić bieg próbny celem sprawdzenia współśrodkowego zamocowania materiału ściernego.

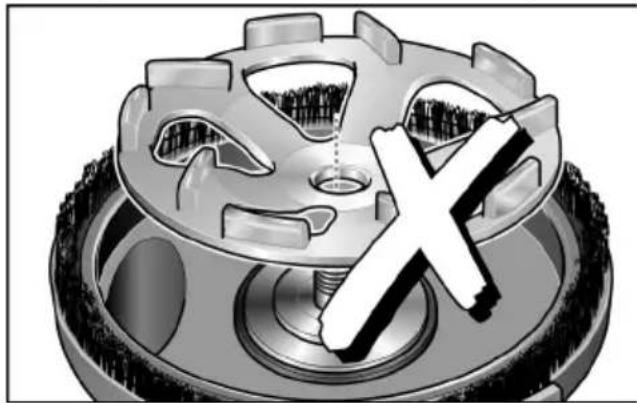

OSTROŻNIE!
Nie wolno nigdy zakładać żadnych diamentowych tarcz szlifierskich, które nie są dopusz-czone przez firmę FLEX do zastosowania z tym urządzeniem elektrycznym.
Niebezpieczeństwo uszkodzenia urządzenia!

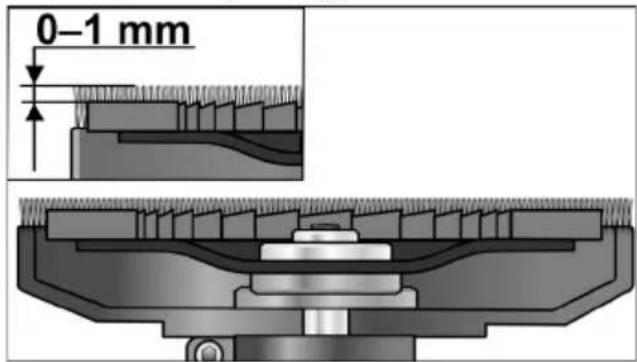

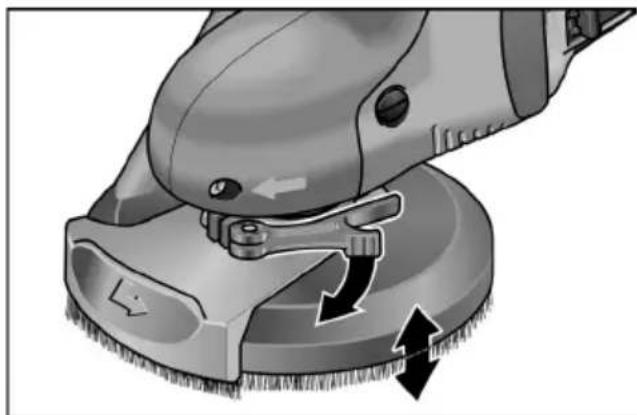

Kontrola ustawienia osłony ochronnej
Brzeg szczotki powinien wystawać ok. 0–1 mm poza materiał szlifierski.
W razie potrzeby skorygować.


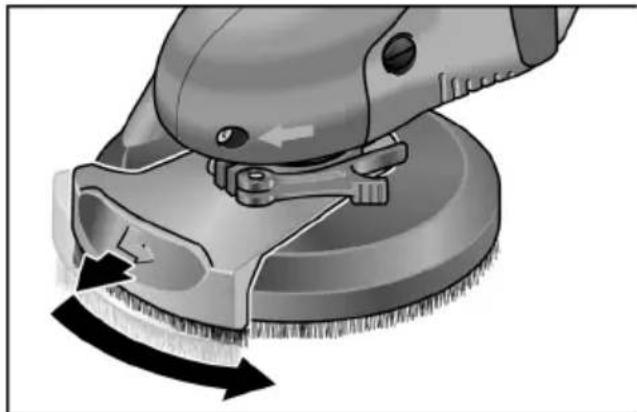

0-1 mm■ Poluzować dźwignię mocującą na osłonie ochronnej.
Nastawić osłonę ochronną na odpowiedniej wysokości.
■ Dokręcić dźwignię mocującą.
WSKAZÓWKA

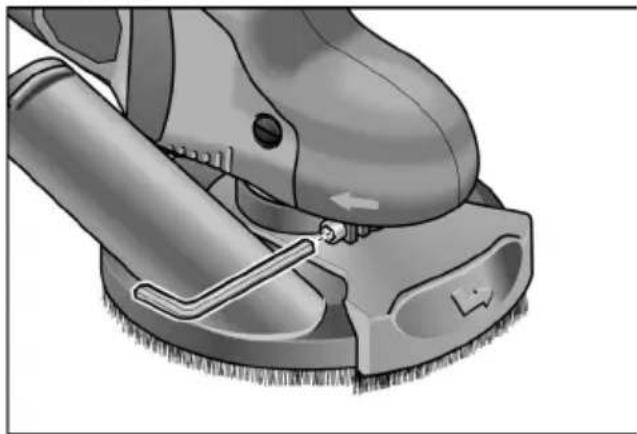

Przy spadku siły docisku można skorygować docisk dokręcając śrubę z gniazdem wewnętrznym sześciokątnym na dźwigni mocującej.

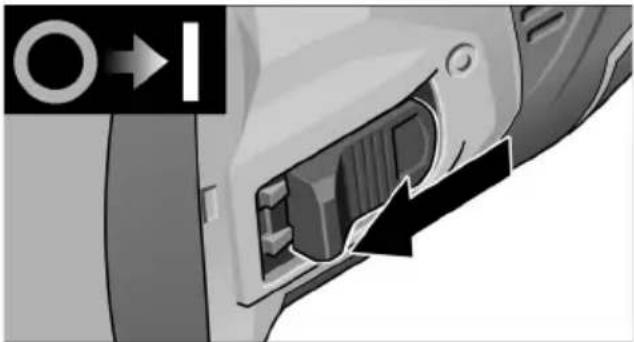

Włączanie i wyłączanie urządzenia
Praca chwilowa bez blokady
■ Przesunąć przełącznik suwakowy do przodu i przytrzymać.
■ W celu wyłączenia zwolnić przełącznik suwakowy.

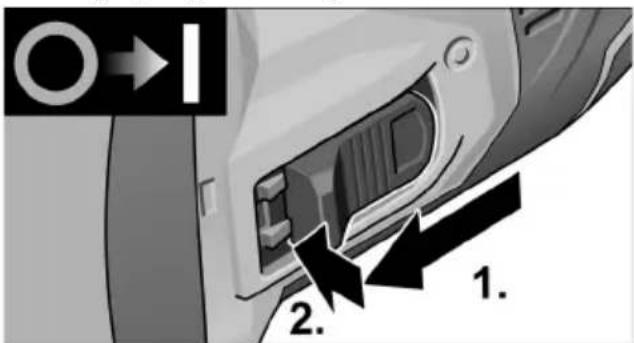

Praca ciągła z blokadą
WSKAZÓWKA
Po awarii w dopływie prądu elektrycznego urządzenie pozostawione w stanie włączenia nie włączy się automatycznie.


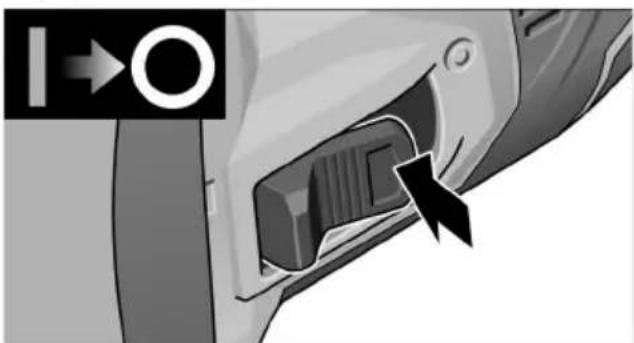

Wyłączanie urządzenia
■ W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część przełącznika suwakowego.

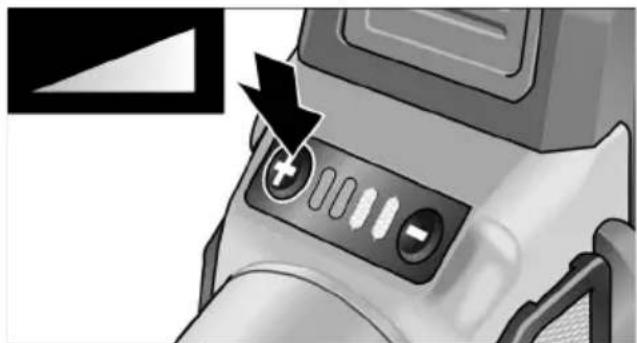

Nastawianie liczby obrotów
Aby ustawić prędkość roboczą, nacisnąć przycisk regulacji prędkości obrotowej. Wybrana prędkość zostanie zachowana także w przypadku wyłączenia.
Nacisnąć ostrożnie przełącznik, aby przyspieszyć narzędzie do nastawionej prędkości.
OSTROŻNIE!
Niebezpieczeństwo zranienia na skutek zniszczenia narzędzia. Do każdego zadania należy dobrać odpowiednie narzędzie.
WSKAZÓWKA
- Zabezpieczenie przeciwprzeciążeniowe: wyłącza maszynę wskutek wystąpienia przeciążenia. - Monitorowanie temperatury: w przypadku niebezpieczeństwa przegrzania maszyna wyłącza się.
Praca narzędziem elektrycznym
OSTRZEŻENIE!
Obracający się talerz szlifierski nie może zetknąć się z ostrymi, wystającymi częściami. Niebezpieczeństwo uderzenia zwrotnego! Uszkodzenie talerza szlifierskiego. W przypadku uszkodzenia lub znacznego zużycia talerza szlifierskiego należy go koniecznie wymienić.
OSTROŻNIE!
Urządzenie elektryczne należy zawsze trzymać obiema rękoma!
- Zamocować materiał ścierny.
- Sprawdzić ustawienie osłony ochronnej.
- Przyłączyć odkurzacz przemysłowy.
- Włączyć odkurzacz przemysłowy.
- Włączyć urządzenie elektryczne.
- Przyłożyć urządzenie elektryczne do powierzchni przeznaczonej do obróbki. Wieniec szczotkowy musi przylegać do obrabianej powierzchni.
- Zwiększyć nacisk, aby talerz szlifierski zetknął się z obrabianą powierzchnią. Urządzenie elektryczne prowadzić przy tym ruchem wahadłowym nakładającymi się pasami.

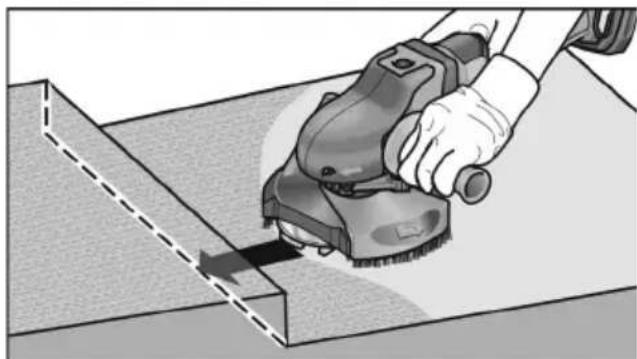

- Przy szlifowaniu w kątach:
– Wyłączyć urządzenie i zaczekać, aż narzędzie szlifierskie całkowicie się zatrzyma.
– Wyciągnąć wychylny segment brzegowy i obrócić w lewo.
– Ponownie włączyć urządzenie.
– Przyłożyć urządzenie elektryczne do powierzchni przeznaczonej do obróbki.
- Po zakończeniu pracy wyłączyć elektronarzędzie.
Wieniec szczotkowy
Osłona ochronna wyposażona jest w wienieczszotkowy. Wieniec ten wypełnia dwa zadania:
-Ponieważ wieniec szczotkowy wystaje ponad powierzchnię talerza szlifierskiego, styka się jako pierwszy z powierzchnią przeznaczona do obróbki. W ten sposób talerz szlifierski ustawia się równolegle do powierzchni przeznaczonej do obróbki zanim materiał ścierny dotknie obrabianej powierzchni.
Dzięki temu zapobiega się powstawaniu łukowatych zagłębień spowodowanych poprzez szlifowanie brzegiem talerza szlifierskiego.
–Wieniec zatrzymuje pył, który zostaje odsysany odkurzaczem przemysłowym.
Jeżeli wieniec szczotkowy ulegnie uszkodzeniu lub wykazuje nadmierne zużycie, należy go wymienić na nowy. Zestaw szczotek zapasowych można nabyć poprzez każde centrum serwisowe firmy FLEX.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.
Czyszczenie
OSTRZEŻENIE!
Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
OSTROŻNIE!
Przy czyszczeniu z użyciem sprężonego powietrza należy koniecznie zakładać okulary ochronne.
■ Urządzenie i otwory wentylacyjne należy regularnie czyścić.
■ Wnętrze obudowy i silnik należy regularnie przedmuchować suchym, sprężonym powietrzem.

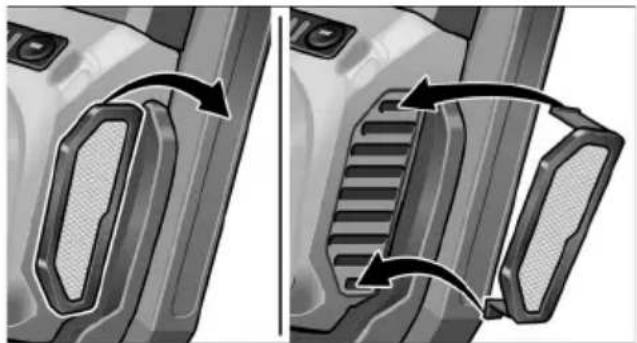

■ Regularnie czyścić filtr pyłu.
■ Wyjąć filtr pyłu i przedmuchać go suchym, sprężonym powietrzem.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
WSKAZÓWKA
Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie ważności gwarancji. W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.
Części zamienne i wyposażenie dodatkowe
Kolejne elementy wyposażenia, a szczególnie narzędzia do różnych zastosowań, podane są w katalogach producenta urządzenia. Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej:
www.flex-tools.com
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Zużyte elektronarzędzia należy przed zutylizowaniem uczynić niezdatnymi do użytku.
– elektronarzędzia zasilane z sieci poprzez odcięcie lub usunięcie kabla sieciowego,
– elektronarzędzia zasilane z akumulatora poprzez wyjęcie akumulatora.
Tylko dla krajów UE
Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!
Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej implementowaniem do prawa krajowego istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji
Odzyskiwanie surowców wtórnych zamiast usuwania odpadów.
Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.
OSTRZEŻENIE!
Akumulatorów/baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów. Tylko dla krajów unijnych: Zgodnie z dyrektywą 2006/66/WE, uszkodzone i zużyte akumulatory i baterie muszą zostać poddane procesowi recyklingu.
WSKAZÓWKA
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.
Deklaracja zgodności C€
Deklaracja zgodności WE znajduje się w załączniku I niniejszej instrukcji obsługi.
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania. Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
