NÁVOD K OBSLUZE SE 125 18.0-EC Flex

cs Originální návod k obsluze .....197

Použité symboly ..... 197
Symboly na nářadí 197
Pro Vaši bezpečnost ..... 197
Hlučnost a vibrace ..... 200
Technické údaje 201
Na první pohled ..... 202
Návod k použití ..... 203
Údržba a ošetřování ..... 207
Pokyny pro likvidaci ..... 208
Prohlášení o shodě (€ 208
Vyloučení odpovědnosti ..... 208

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNÍNÍ

Označuje applikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Vždy pracujte oběma rukama!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 208)!

Označení CE

Označení UKCA

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů.

Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

– pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Povrchová bruska SE 125 18.0-EC je určena

-pro živnostenské použití v průmyslu a řemesle,
-k plošnému broušení kovů, kamenů a dřeva jakož i obrušování nátěrů za sucha,
-k použití brusného papíru se suchým zipem na opěrných talířích, které jsou pro toto nářadí nabízeny firmou FLEX,
-k použití brusných lamelových talířů, které jsou pro toto nářadí nabízeny firmou FLEX.

Nástroje musí být schválené pro otáčky minimálně 3.000 ot./min.

Na tomto elektrickém nářadí se nesmí používat rozbrušovací a hrubovací kotouče.

Při použití povrchové brusky SE 125 18.0-EC připojte vysavač třídy M.

Bezpečnostní upozornění

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozor-nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Používejte toto elektrické nářadí jako brusku s brusným papírem. Dodržujte všechna bezpečnostní upozor-nění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení, leštičku, práci s drátěnými kartáči, řezání otvorů a rozbrušování.

Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.

■ Nepoužívejte nástroj, který nebyl výrobcem určen a specifikován speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na elektrickém nářadí upevnit, není zárukou bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí.

Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.

■ Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolova

■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

■ Rozměry upevnění příslušenství musí odpovídat rozměrům upevňovacího mechanismu elektrického nářadí. Příslušenství, které neodpovídá montážním prvkům elektrického nářadí, bude nevyvážené, bude nadměrně vibrovat a může vést ke ztrátě kontroly.

■ Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontro-lujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotřebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj.

Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

■ Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné ruka-vice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíteli kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zvláštní bezpečnostní upozornění k broušení smirkovým papírem

■ Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti. Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.

Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chyb-ného použití elektrického nářadí.

Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

■ Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojet', je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Další bezpečnostní upozornění

VAROVÁNÍ!

Kontakt nebo vdechnutí škodlivého/jedovatého prachu představuje ohrožení obsluhující osoby nebo v blízkosti se nacházejících osob.

Nedoporučuje se odbrušování olovnatých barev. Odstranění olovnatých barev by měl provádět pouze odborník.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Používejte odsávací zařízení.

VÍCNÉ ŠKODY!

Sít'ové napětí a napěť'ové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNÍNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Výrobek Povrchová bruska
Typ výrobku SE 125 18.0-EC
Jmenovité napětí V 18
Akumulátor Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Otáčky naprázdno	min^-1	1 - 6602 - 9303 - 1.1954 - 1.500
Závit na vřetenu M14
Max. ∅ brusného nástroje mm 125
Hmotnost podle standardu „FLEX procedure 01“(bez akumulátoru)	kg 2,2
Hmotnost akumulátoruAP 18.0/2,5AP 18.0/5,0AP 18.0/8,0	kg	0,420,721,1
Provozní teplota	°C	-10~40
Teplota nabíjení 0~40
Skladovací teplota -20~50
Hladina hluku vyhodnocená s filtrem A podle normy EN 62841(viz “Hlučnost a vibrace”):
Hladina akustického tlaku L_PA	db(A) 79
Hladina akustického výkonu L_WA	db(A) 87
Nejistota K db 3
Celková hodnota vibrací podle normy s EN 62841 (viz “Hlučnost a vibrace”):
Hodnota emisí ah pri broušení s brusným listem	m/s^2	<2,5
Nejistota K m/s^2 1,5

Na první pohled

1 Brusný talíř se suchým zipem
2 Upínací páka pro ochranný kryt
3 Ochranný kryt s kartáčovým věncem
4 Otočný okrajový segment
5 Připojovací hrdlo pro odsávání
6 Uchycení nástroje
7 Kryt rukojeti

S výstupem vzduchu a šipkou směru otáčení.

8 Aretace vřetena

K znehybnění vřetena při výměně nástroje.

9 Kolébkový vypínač

K zapnutí a vypnutí. Se zaskakovací polohou pro trvalý provoz.

10 Nastavovací kolečko pro předvolbu otáček +/- funkce se 4 stupni
11 Kryt filtru
12 Přídavná rukojet'
13 Klíč na upínací matici
14 Klíč na šrouby s vnitřním šestihranem
15 Akumulátor Li-Ion (2,5 Ah nebo 5,0 Ah)
16 Odjišťovací tlačítko akumulátoru
17 Ukazatel stavu akumulátoru

Návod k použití

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.

UPOZORNĚNÍ

Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Víz k tomu návod k obsluze nabíječky.

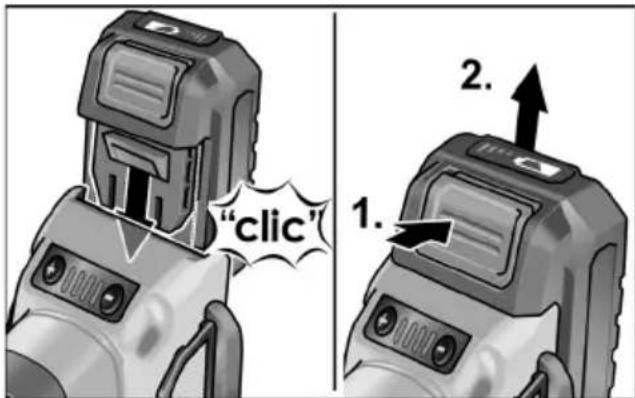

Nasazení/výměna akumulátoru

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.
■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

POZOR!

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

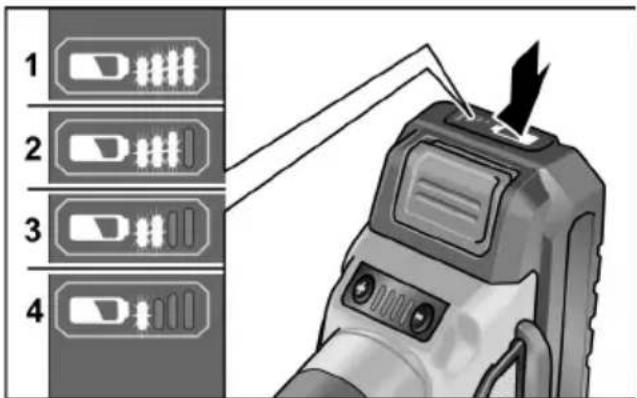

Stav nabití akumulátoru

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

1 2 3 4

Ukazatel zhasne za 5 sekund.

Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

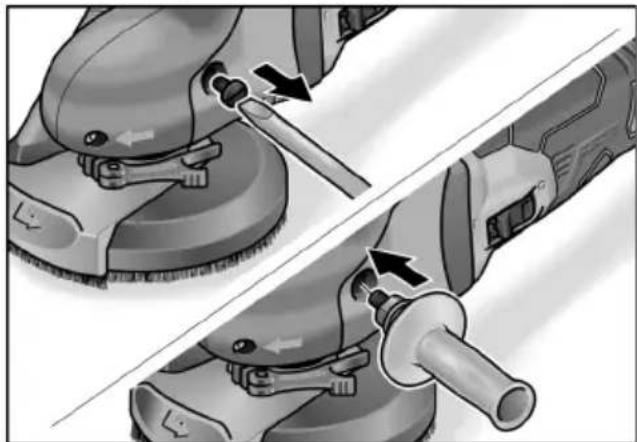

Montáž přídavné rukojeti

K lepší manipulaci s elektrickým nářadím lze namontovat přídavnou rukojeť.

• Odstraňte upevňovací šroub na levé straně uchopovacího krytu.
  ■ Zašroubujte a pevně utáhněte přídavnou rukojet'.

Při demontáži přídavné rukojeti znovu namontujte předtím odstraněný šroub.

Připojení odsávacího zařízení

i UPOZORNÍNÍ

Doporučuje se použití speciálního vysavače VCE 44 M AC firmy FLEX.

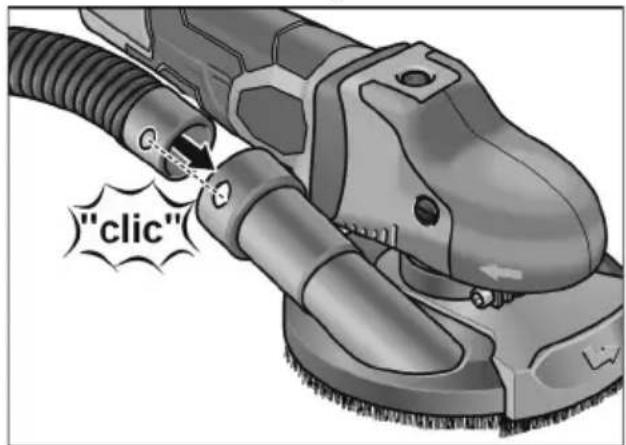

■ Upevněte odsávací hadici na připojovací hrdlo ochranného krytu.

"clic"

Připojte odsávací hadici na odsávací zařízení. Dodržujte návod k obsluze odsávacího zařízení! Zkontrolujte upevnění!
■ Přiložený adaptér nasadťe na přípojku odsávací hubice.
■ Připojte odsávací hadici.

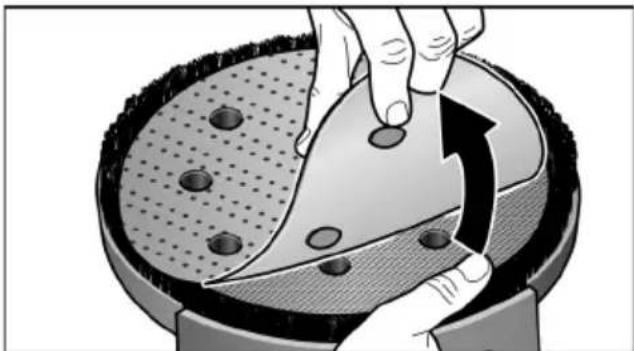

Nasazení/výměna brusného papíru se suchým zipem

■ Vyjměte akumulátor.
■ Stáhněte opotřebovaný brusný prostředek z opěrného talíře.
■ Nasad'te a přitlačte vystředěný brusný papír se suchým zipem na opěrný talíř. Dbejte na polohu děrování, aby bylo zaručeno odsávání brusného prachu.
■ Proved'te zkušební chod, abyste zkontrolovali vystředěné upnutí brusného prostředku.

Práce s brusnými lamelovými talíři

i UPOZORNÍNÍ

Brusné lamelové talíře jsou součástí sady příslušenství "Opracování kovů".

■ Vyjměte akumulátor.
■ Stiskněte aretaci vřetena a držte ji stisknutou.

2. 1.

i UPOZORNÍNÍ

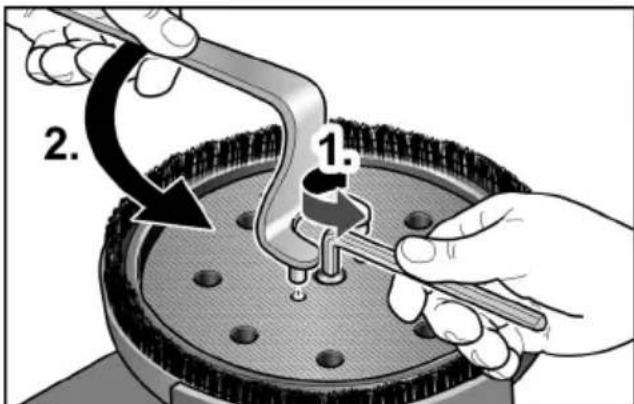

U pevně držícího talíře se suchým zipem přidržujte hnací hřídel klíčem na šrouby s vnitřním šestihranem (1.).

■ Povolte rukou nebo dvouděrovým klíčem talíř se suchým zipem (2.).
- Odšroubujte talíř se suchým zipem z vřetena proti směru pohybu hodinových ručiček.

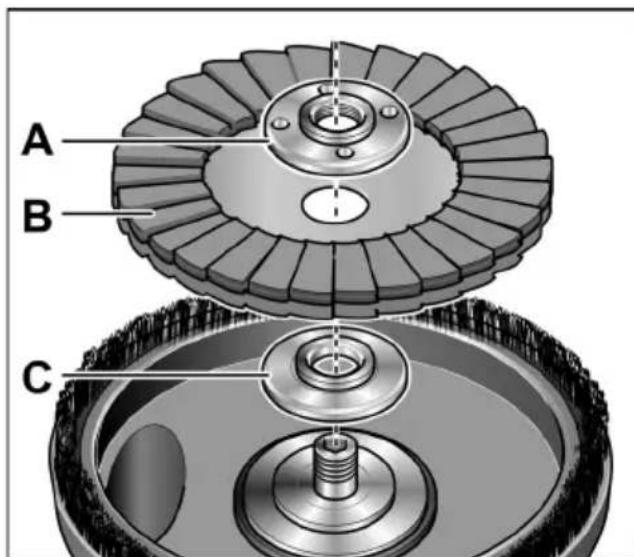

A B C

■ Nasad'te na vřeteno upínací přírubu (A).
■ Nasad'te na upínací přírubu brusný lamelový talíř (B).

■ Našroubujte upínací maticí (C) nákružkem směrem nahoru na vřeteno.

■ Stiskněte aretaci vřetena a držte ji stisknutou (1.).
■ Upínací matici pevně utáhněte ve směru pohybu hodinových ručiček přidržovacím klíčem (2.).
■ Provedte zkušební chod, abyste zkontrolovali vystředěné upnutí brusného prostředku.

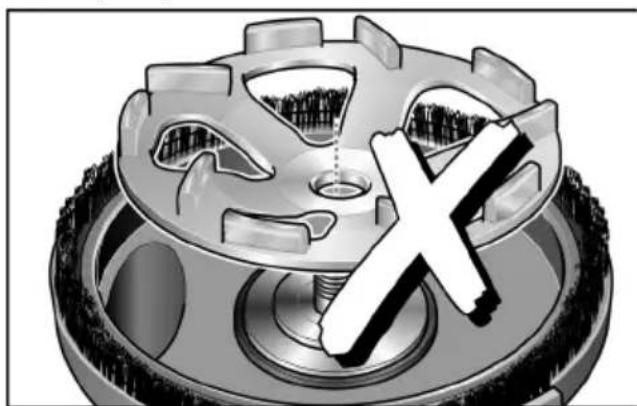

POZOR!

Na tomto elektrickém nářadí nikdy nepoužívejte diamantové brusné talíře, které nejsou schválené firmou FLEX. Nebezpečí poškození nářadí!

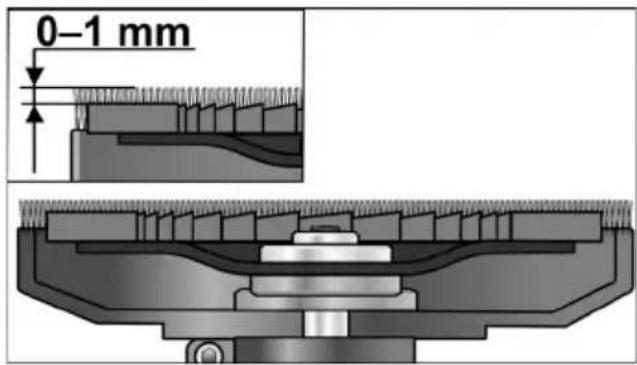

Kartáčový věnec by měl přečnívat cca 0–1 mm přes brusný prostředek. V případě potřeby zkorigujte.

0-1 mm

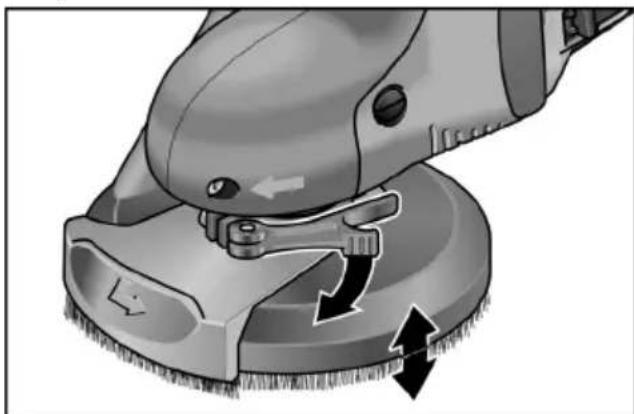

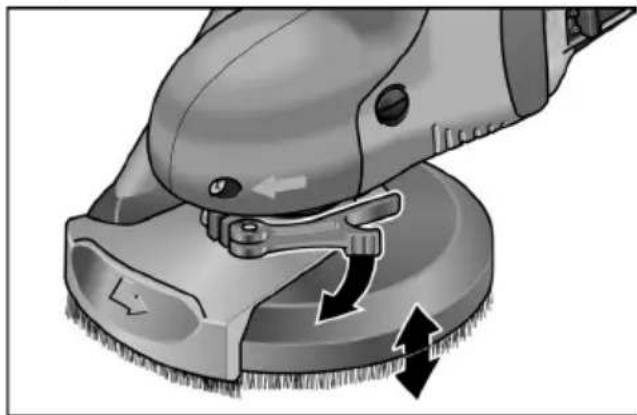

■ Povolte upínací páku na ochranném krytu. ■ Nastavte ochranný kryt na požadovanou výšku.

■ Upínací páku pevně utáhněte.

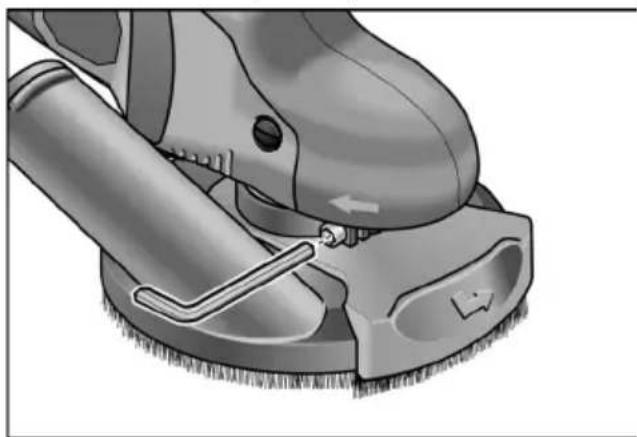

UPOZORNÍNÍ

Při snížení upínací síly lze upnutí doregulovat utažením šroubu s vnitřním šestihranem na upínací páce.

Zapnutí a vypnutí elektrického nářadí

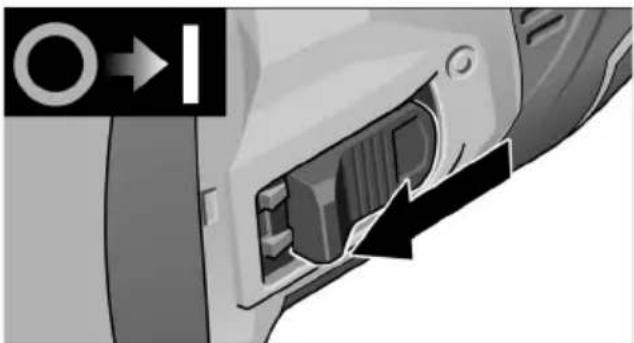

Krátkodobý provoz bez zaskočení

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ nK vypnutí kolébkový vypínač uvolněte.

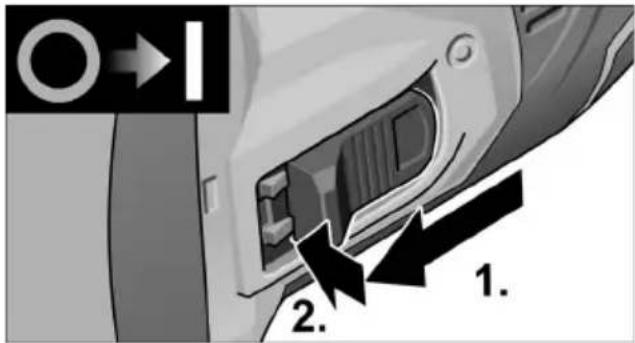

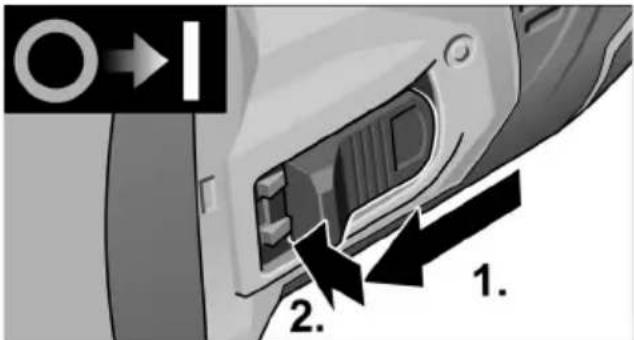

Trvalý provoz se zaskočením

i UPOZORNÍNÍ

Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu nerozběhne.

1. 2.

■ Posuňte kolébkový vypínač směrem dopředu a stisknutím na přední konec jej zaskočením zajistěte.

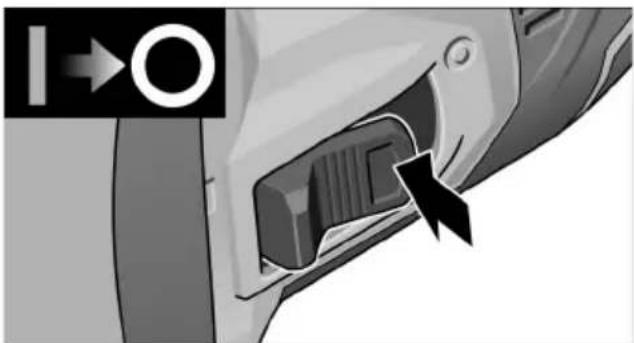

Vypnutí nářadí

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

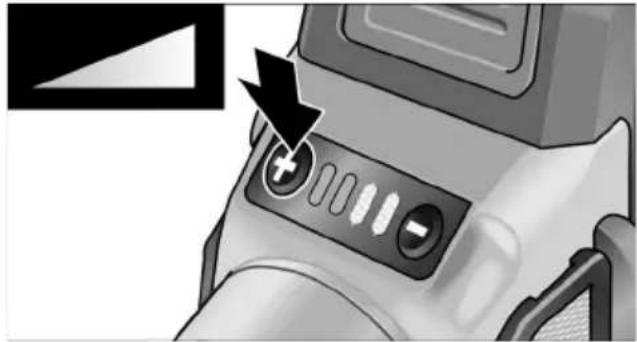

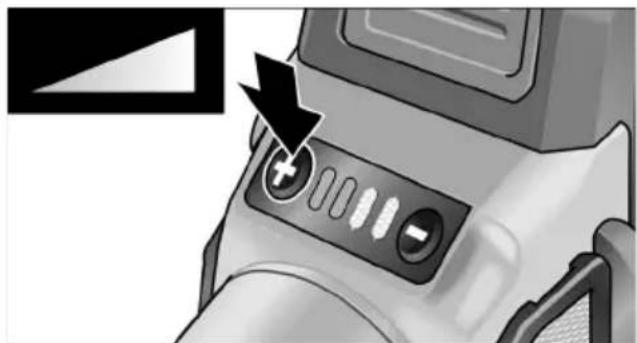

Pøedvolba otáèek

■ Pro nastavení provozní rychlosti stiskněte tlačítko pro regulaci otáček. Zvolená rychlost bude zachována i při vypnutí.
■ Opatrně stiskněte spínač, aby se elektrické nářadí rozběhlo na předem zvolenou rychlost.

POZOR!

Nebezpečí poranění prostřednictvím zničení nástroje. Použijte nástroj odpovídající pracovnímu úkolu.

i UPOZORNĚNÍ

– Ochrana před přetížením: při přetížení přístroj vypněte.
– Hlídání teploty: Při nebezpečí přehřátí se stroj vypne.

Práce s elektrickým nářadím

VAROVÁNÍ!

Rotující brusný talíř nesmí přijít do kontaktu s ostrými vyčnívajícími předměty. Nebezpečí zpětného rázu! Poškození brusného talíře. Připoškození nebo silném opotřebování brusného talíře tento talíř bezpodmínečně vyměňte.

POZOR!

Elektrické nářadí držte pevně vždy oběma rukama!

1. Upevněte brusný prostředek.
2. Zkontrolujte polohu ochranného krytu.
3. Připojte odsávací zařízení.
4. Zapněte odsávací zařízení.
5. Zapněte elektrické nářadí.

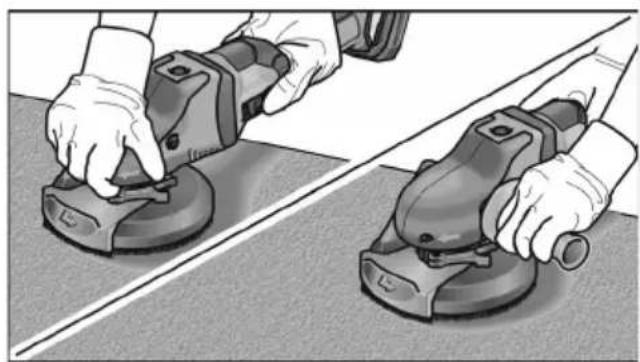

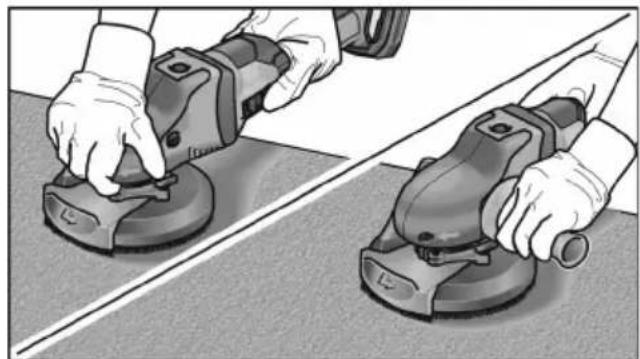

6. Nasad'te elektrické nářadí na pracovní plochu. Kartáčový věnec musí být v jedné rovině s pracovní plochou.

7. Zvyšte přítlak, aby se brusný talíř dostal do kontaktu s pracovní plochou. Pohybujte při tom elektrickým nářadím překrývajícími se kývavými pohyby.

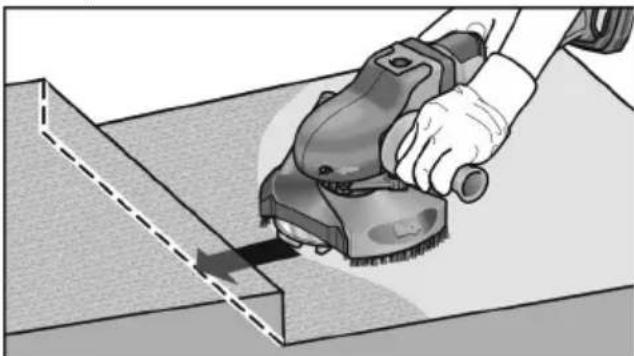

8. K broušení v rozích:

– Vypněte nářadí a počkejte, až se brusný nástroj zastaví.

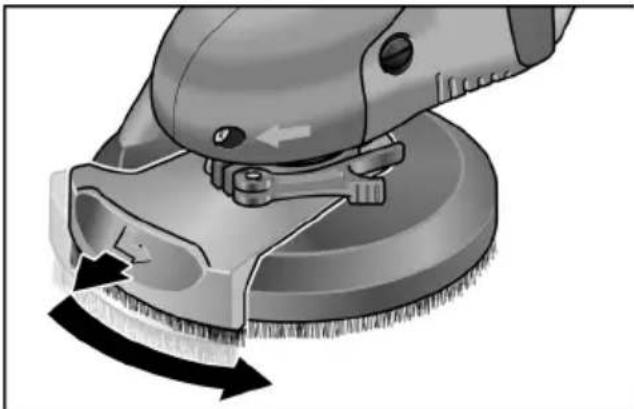

– Vytáhněte otočný okrajový segment a pootočte jej doleva.

– Nářadí znovu zapněte.
– Nasad'te elektrické nářadí na pracovní plochu

1. Po použití elektrické nářadí vypněte.

Kartáčový věnec

Ochranný kryt je vybaven kartáčovým věncem. Tento věnec splňuje dvě funkce:

-Protože kartáčový věnec přečnívá přes povrch brusného talíře, přijde nejdříve do kontaktu s pracovní plochou. Tím se brusný talíř nastaví rovnoběžně s pracovní plochou, dříve než s ní přijde do kontaktu brusný prostředek. Tak se zabrání vybrání srpovitého tvaru okrajem brusného talíře.

-Věnec zadržuje prach, než se odsaje vysavačem.

Bude-li kartáčový věnec poškozen nebo vykazuje-li nadměrné opotřebení, měl by se tento věnec vyměnit. Sada náhradních kartáčů je k dostání v každém servisním centru FLEX.

Údržba a ošetřování

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Čistění

VAROVÁNÍ!

Nepoužívejte vodu nebo tekuté čisticí prostředky.

POZOR!

Při čisticích pracích se stlačeným vzduchem bezpodmínečně noste ochranné brýle.

Nářadí a větrací štěrbiny pravidelně čistěte.
■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

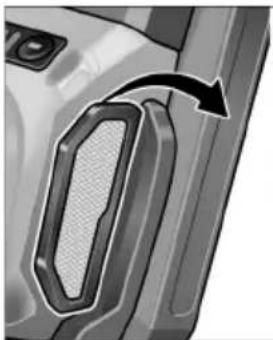

■ Pravidelně čistěte prachový filtr.

■ Prachový filtr vyjměte a profoukněte suchým stlačeným vzduchem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

UPOZORNÍNÍ

Během záruční doby nepovolujte šrouby na tělese motoru. Při nedodržení zaniknou záruční závazky výrobce

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné:

• u sít'ového elektrického nářadí odstraněním sít'ového kabelu,
• u akumulátorového elektrického nářadí odstraněním akumulátoru.

Pouze pro země EU Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické zařízení shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace surovin namísto likvidace odpadu.

Přístroj, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

VAROVÁNÍ!

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.

Pouze pro země EU:

Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.

UPOZORNÍNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

ES prohlášení o shodě je součástí tohoto návodu k obsluze jako príloha I.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 209
Symboly na náradí 209
Pre Vašu bezpečnost'. 209
Hlučnost' a vibrácia ..... 213
Technické údaje.... 214
Na prvý pohlad. 215
Návod na použitie ..... 216
Údržba a ošetrovanie....220
Pokyny pre likvidáciu ..... 221
(€-Prehlásenie o zhode ..... 221
Vylúčenie zodpovednosti ..... 221

Použité symboly

VAROVANIE!

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Pracujte vždy oboma rukami!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

9 Kolieskový vypínač

■ Zatlačte nabitý akumulátor do elektrického náradia až po úplné zaskočenie.
■ Pri vyberaní stlačte odist'ovacie tlačidlá (1.) a akumulátor vytiahnite (2.).

POZOR!

■ Povolte upínaciu páku na ochrannom kryte.
Nastavte ochranný kryt na požadovanú výšku.

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvoľnite.

Po výpadku elektrického prúdu sa zapnuté elektrické náradie znova nerozbehne.

1. 2.

■ Posuňte kolieskový vypínač smerom dopredu a stlačením na predný koniec ho zaskočením zaistite.

Vypnutie náradia

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

Predvoľba otáčok

Držte vždy elektrické náradie pevne obidvoma rukami!

1. Po práci vypnite elektrické náradie.

Kefový veniec

Ak je kefový veniec poškodený alebo nadmerne opotrebovaný, mal by sa vymenit'. Sadu náhradných kief možno obdržat' v každom servisnom centre FLEX.

Údržba a ošetrovanie

VAROVANIE!

■ Prachový filter vyberte a vyfúkajte stlačeným vzduchom.

Opravy

Pokyny pre likvidáciu

VAROVANIE!

Opotrebované elektrické náradie pred likvidáciou znefunkčnite:

• siet'ové elektrické náradie odstránením siet'ového kábla,
• akumulátorové elektrické náradie odstránením akumulátora.

Len pre krajiny EU Nevyhadzujte elektrické náradie do domového odpadu!
