BRUKSANVISNING SE 125 18.0-EC Flex

Tilbageslag og tilsvarende advarsler

Børstekransen skal stikke ca. 0–1 mm ud over slibemidlet. Rettes til ved behov.

0-1 mm

Reservedele og tilbehør

Gør udtjente maskiner ubrugelige ved at fjerne netkablet.

EU-overensstemmelseserklæringen er vedlagt som bilag I i denne brugsanvisning.

Ansvarsudelukkelse

Symboler som brukes ..... 108

Symbolene på apparatet ..... 108

For din egen sikkerhet ..... 108

Støy og vibrasjon ..... 111

Tekniske data 112

Et overblikk 113

Bruksanvisning 114

Vedlikehold og pleie 118

Henvisninger om skroting ..... 119

C€-Konformitet 119

Utelukkelse av ansvar ..... 119

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Arbeid alltid med begge hender!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

Dette elektroverktøyet er bygget etter teknik-kens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

Forskriftsmessig bruk

Overflatesliperen SE 125 18.0-EC er beregnet for

–profesjonelt bruk i industri og håndverk, –tørr flatesliping av metall, stein og tre, såsom også for tørr sliping av malte flater,

-for bruk av støttetallerken med slipepapir med borrelås som blir tilbudt av FLEX for disse apparatene,

-for bruk av vifteformet slipetallerken, som blir tilbudt av FLEX for disse apparatene,

Verktøyet må være godkjent for et turtall på minst 3.000 o/min.

Skille- eller skrubbskiver må ikke brukes på dette verktøyet.

Ved bruk av overflatesliperen SE 125 18.0-EC må det brukes en støvsuger av klasse M.

Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser när det gjelder overholdelsen av sikkerhetsveiled- ningene, kan føre til elektrisk støt, brann og/ eller alvorlige skader. Oppbevar alle sikkerhetsveiledningene for senere bruk.

■ Dette elektroverktøyet skal brukes som sandpapirsliper. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping, polerer, arbeid med trådbørster, skjæring av hull og skillesliping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
Ikke konverter dette elektroverktøyet til å fungere på en måte som ikke er spesifikt designet og spesifisert av verktøyprodusenten. En slik konvertering kan føre til tap av kontroll og forårsake alvorlig personskade.
Ikke bruk innsatsverktøy som ikke er spesielt beregnet og fastsatt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet ditt, garanterer dette ingen sikker bruk.
Det tillatte turtallet for det brukte verktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet.
Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.
■ Brukt verktøy må passe nøyaktig oppå opptaket til elektroverktøyet.
Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

■ Slipeskiven, slipetallerken eller annet tilbehør må passe nøyaktig oppå slivespindelen på elektroverktøyet.
Verktøytilbehør som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer sterkt og kan føre til at du mister kontrollen.
- Dimensjonene til tilbehørsfestet må passe med dimensjonene til monteringsutstyret til elektroverktøyet. Tilbehør som ikke samsvarer med monteringsutstyret til elektroverktøyet vil gå ut av balanse, vibrere for mye og kan føre til tap av kontroll.
Ikke bruk skadet verktøy. Kontroller verktøyet før hver bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje.
Dersom elektroverktøyet eller verktøy-tilbehøret faller ned, må det kontrolleres om det har tatt skade, bruk i så fall et annet verktøy som ikke er skadet. Når du har kontrollert verktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gå i ett minutt med høyeste turtall. Skadet verktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke eller brukne verktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.

■ Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kan komme i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse slik at verktøyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.

Motorviften trekker støv inn i kassen og dette kan føre til en sterk oppsamling av metallstøv, noe som igjen kan føre til elektrisk fare.

Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.

■ Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann eller andre væsker kan føre til elektrisk støt.

Spesielle sikkerhetshenvisninger for sliping med sandpaper

Ikke bruk overdimensjonerte slipeblad, men følg produsentens angivelser for størrelsen av slipeblad. Slipeblad som rager ut over slipetallerkenen, kan føre til skader og til blokkering eller ødeleggelse av slipebladene, eller kan også føre til tilbakeslag.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stålbørste osv. Fastkjøring eller blokkering kan føre til en plutselig stopp av de roterende verktøyet. Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f. eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag.

Slipeskiven beveger seg så enten imot personen som betjener den eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet.

Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

■ Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften.

Bruk alltid det ekstra håndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet när maskinen kjøres opp.

Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

■ Hendene må aldri komme i nærheten av verktøy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over hånden din.

■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slått tilbake fra arbeidsstykket eller klemmes fast. Det roterende verktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
■ Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

ADVARSEL!

Berøring eller innånding av skadelig/giftig støv kan føre til skade for betjeningspersonellet eller for personer som oppholder seg i nærheten.

■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

SAKSSKADE!

Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy.

Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Produkt Overflatesliper
Produkttype SE 125 18.0-EC
Merkespenning V 18
Batteri Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Tomgangsturtall	min^-1	1 - 6602 - 9303 - 1.1954 - 1.500
Spindelgjenge M14
Max. slipeverktøy-∅ mm 125
Vekt i henhold til „FLEX procedure 01“(uten batteri)	kg 2,2
Vekt batteriAP 18.0/2,5AP 18.0/5,0AP 18.0/8,0	kg	0,420,721,1
Arbeidstemperatur	°C	-10~40
Ladetemperatur 0~40
Lagringstemperatur -20~50
A-vurderte støynivå tilsvarende EN 62841 (se «Støy og vibrasjon»):
Lydtrykksnivå L_PA	db(A) 79
Lydeffektnivå L_WA	db(A) 87
Usikkerhet K db 3
Samlet svingningsverdi tilsvarende EN 62841 (se «Støy og vibrasjon»):
Emisjonsverdi ah ved sliping med slipeblad	m/s^2	<2,5
Usikkerhet K m/s^2 1,5

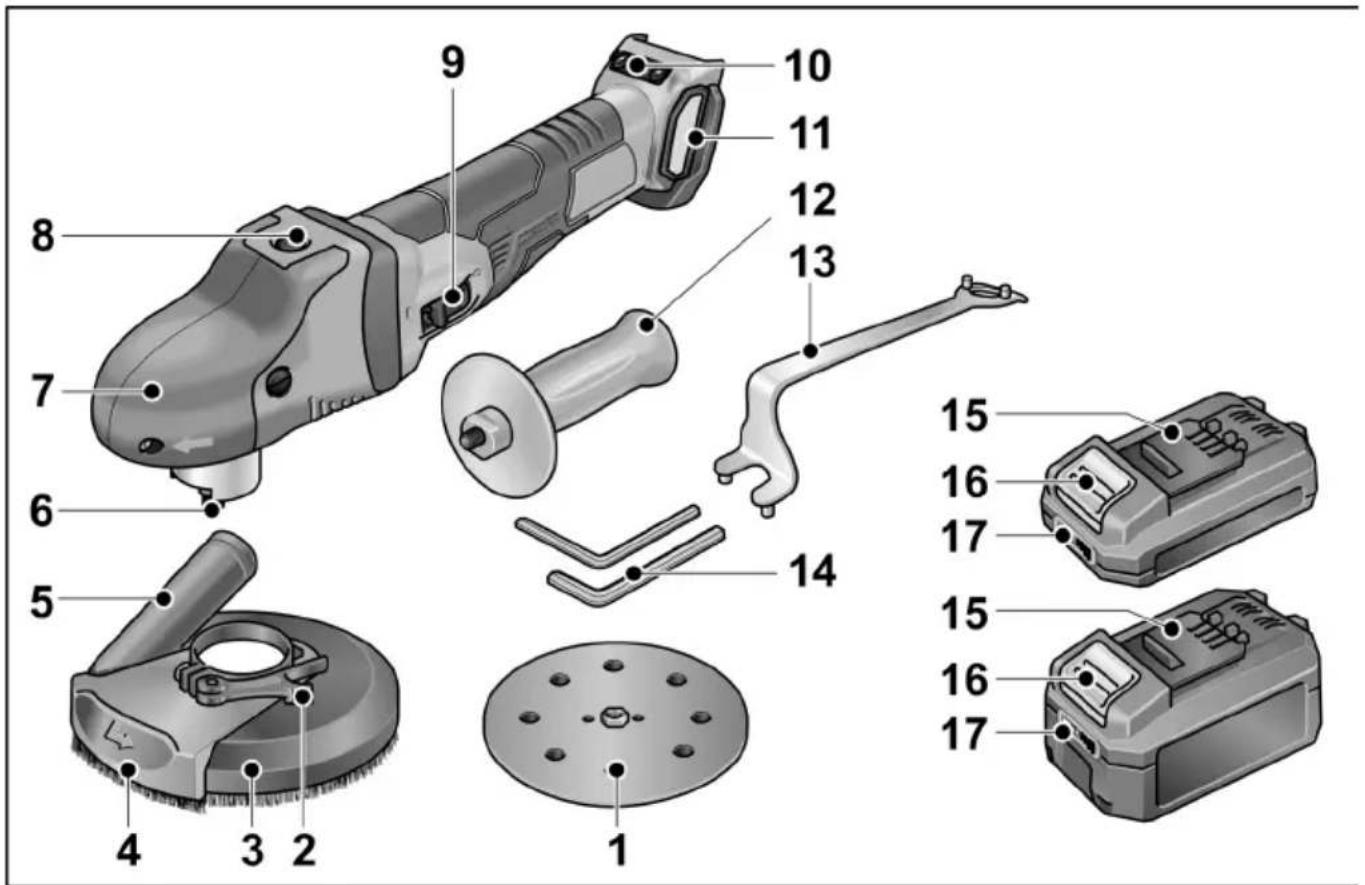

Et overblikk

Med luftutslipp og pil for dreieretning.

8 Spindelstopper

For å feste spindelen ved skift av verktøy.

9 Bryterknapp

For å slå på og av.

Låseknapp for varig drift.

10 Innstillingshjul for forvalg av turtall +/-funksjon med 4 trinn
11 Filterdeksel
12 Tilleggshåndtak
13 Spennmutter nøkkel
14 Innvendig sekskantnøkkel
15 Li-Ion-batteri (2,5 Ah eller 5,0 Ah)
16 Utløserknapp for batteri
17 Batterinivåindikator

Bruksanvisning

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.

HENVISNING

Batteriene er ikke fullstendig ladet ved levering. Før første gangs bruk må batteriene lades helt opp. Se bruksanvisningen for laderen.

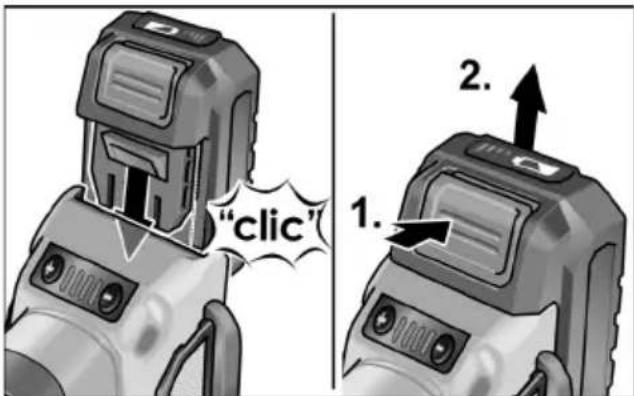

Sette inn/skifte batteri

■ Trykk det oppladete batteriet helt inn i elektroverktøyet til det går i lås.

■ Batteriet tas ut ved å trykke på utløserknappene (1.) og trekke ut batteriet (2.).

FORSIKTIG!

Når batteriet ikke er i bruk, må kontaktene beskyttes. Løse metalldeler kan kortslutte kontaktene, det er da fare for eksplosjon og brann!

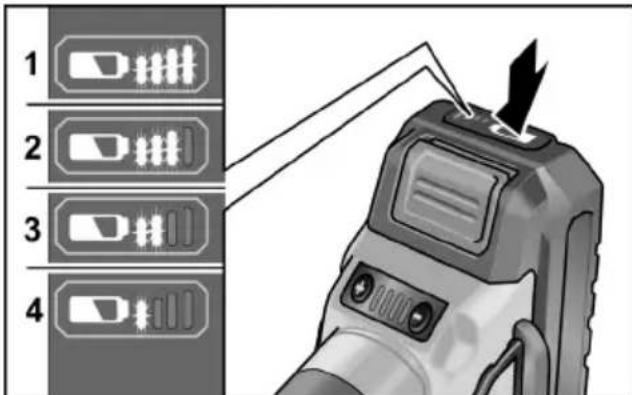

Batteriets ladenivå

Ved å trykke på knappen kan man kontrollere ladenivået på LED-ene til batterinivåindikatoren.

1 2 3 4

Indikatoren slukner etter 5 sekunder.

Blinker en av LED-ene, må batteriet lades. Hvis ingen LED-er lyser når man har trykt på knappen, er batteriet defekt og må skiftes.

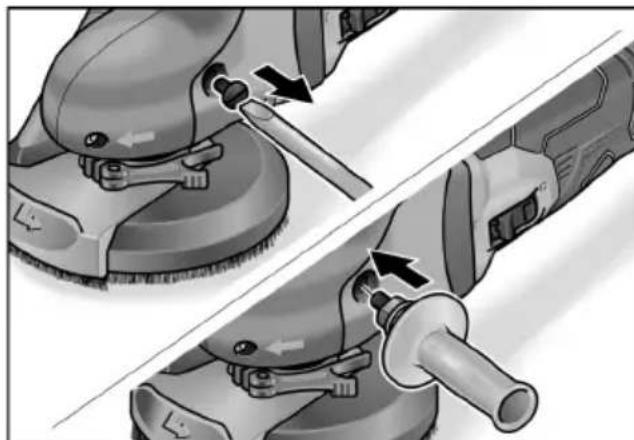

Montering av ekstra håndtak

For bedre håndtering av elektroverktøyet kan det monteres et ekstra håndtak.

■ Festeskruen på venstre siden av grepshetten fjernes.

Ved demontering av det ekstra håndtaket må skruen som er fjernet monteres på igjen.

Tilkopling til et avsugingsanlegg

HENVISNING

Det anbefales å bruke FLEX spesial suger VCE 44 M AC.

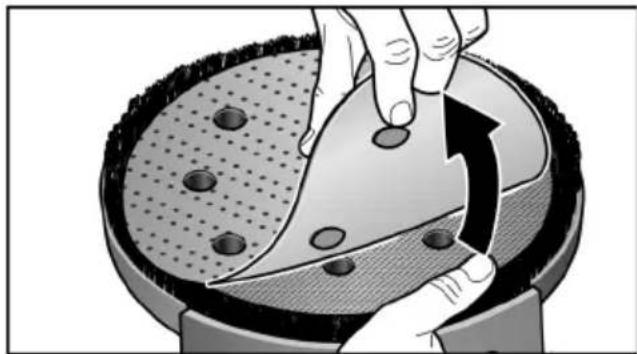

Påsetting/skift av slipepapir med borrelås

■ Ta ut batteriet.
■ Slitte slipemidler må fjernes fra støttetallerkenen.
■ Legg slipepapiret med borrelås på støtte-tallerkenen og trykk det fast.
Ta hensyn til hullene for å garantere at slipestøvet blir suget opp.
Gjennomfør et prøveløp for å kontrollere den sentriske spenningen på slipemiddelet.

Arbeid med vifteformet slipetallerken

HENVISNING

En vifteformet slipetallerken er tilbehør ved "bearbeiding av metall".

■ Ta ut batteriet.
■ Trykk spindellåsen og hold den trykket.

2. 1.

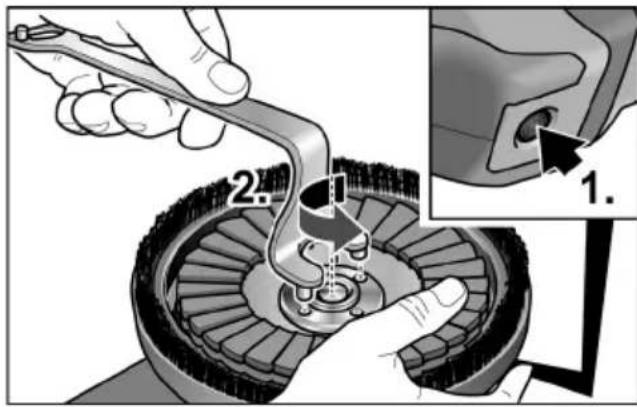

HENVISNING

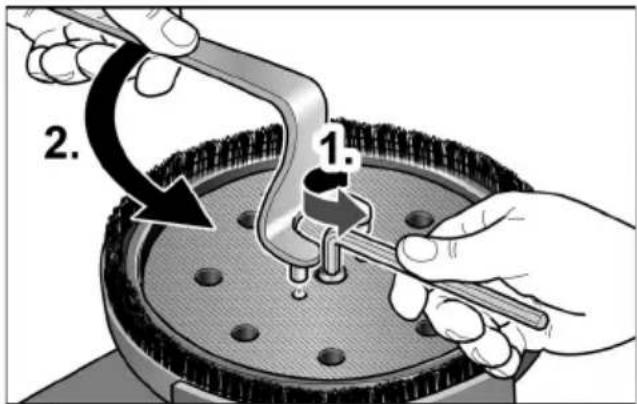

Dersom tallerkenen sitter fast i borrelåsen, holdes drivakslingen fast med den innvendige sekskantnøkkelen(1.).

■ Løsne slipetallerkenen fra borrelåsen med hånd eller med tohulls nøkkel (2.).
■ Skru så slipetallerken i klokkens retning av spindelen.

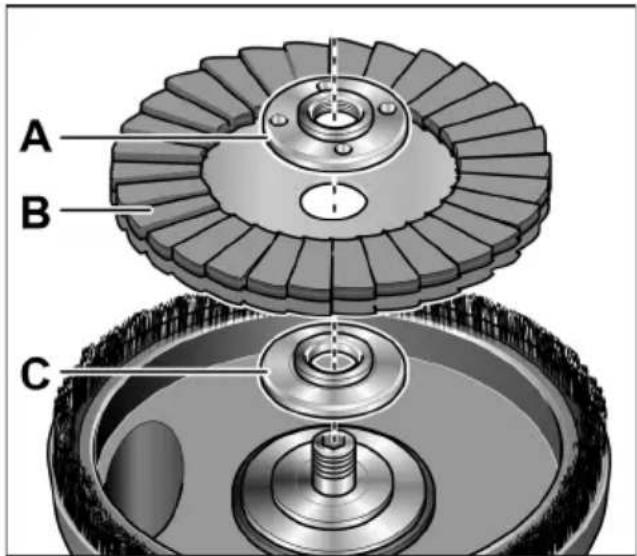

A B C

■ Spennflensen (A) legges oppå spindelen.
■ Den vifteformete slipetallerkenen (B) legges oppå spennflensen.
■ Skru spennmutteren (C) på spindelen med anslaget opp.

■ Trykk spindellåsen og hold den trykket (1.).
■ Spennmutteren trekkes fast med stoppen-økkelen i klokkens retning (2.).
Gjennomfør et prøveløp for å kontrollere den sentriske spenningen på slipemiddelet.

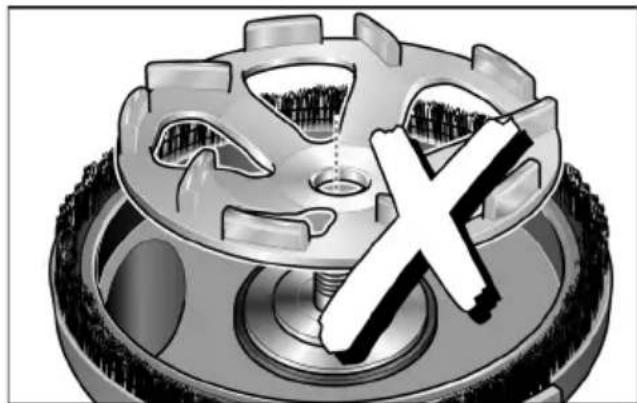

FORSIKTIG!

Bruk aldri en diamant slipetallerken som ikke er godkjent av FLEX på dette elektroverktøyet.

Fare for skade på apparatet!

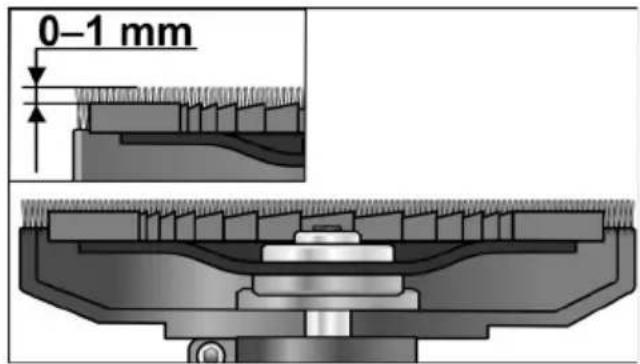

Børstekransen bør rage ca. 0–1 mm ut over slipemiddelet. Om nødvendig må dette korrigeres.

0-1 mm

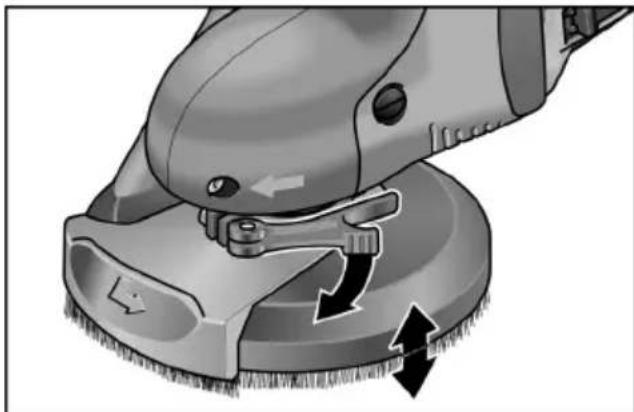

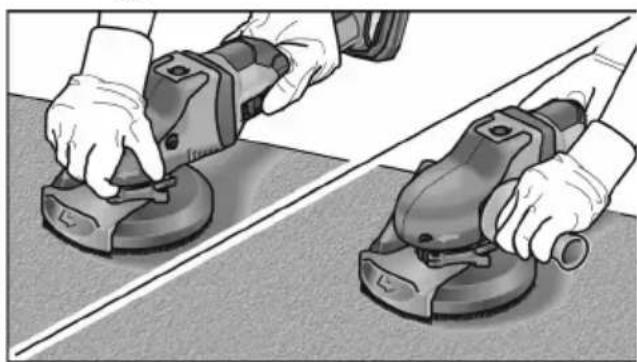

■ Spennspaken løsnes ved vernehetten.
■ Vernehetten innstilles på ønsket høyde.

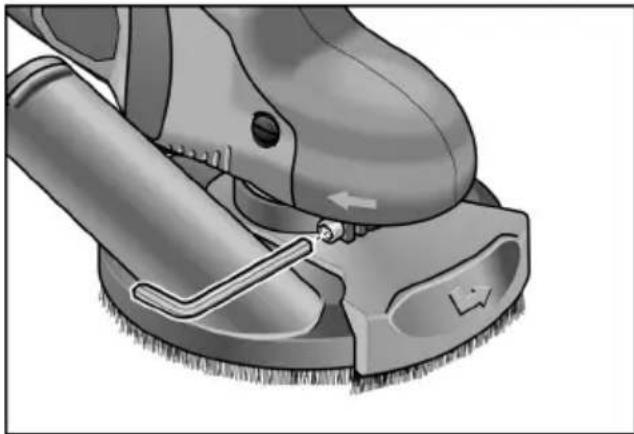

Når klemmekraften avtar, kan klemmen justeres etter ved å trekke fast den innvendige sekskantskruen på spennspaken.

Inn- og utkopling av elektroverktøy

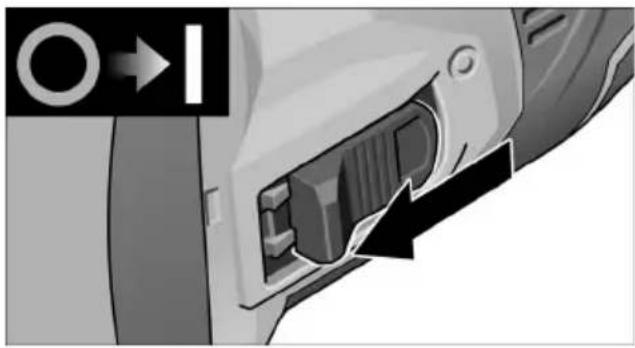

Korttidsdrift uten fastlåsing

■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

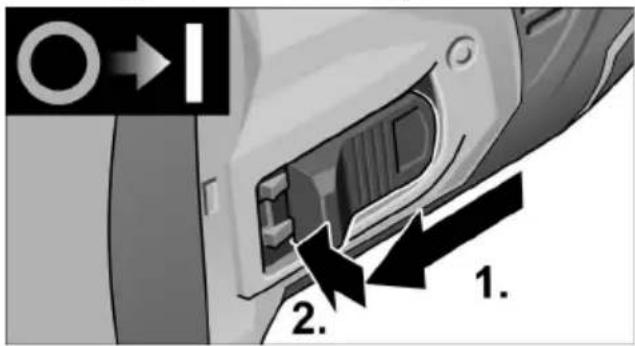

Varig drift med fastlåsing

HENVISNING

Etter et strømbrudd starter det innkoplete elektroapparatet ikke av seg selv.

1. 2.

■ Skyv bryteren framover og trykk den fast i forreste posisjon.

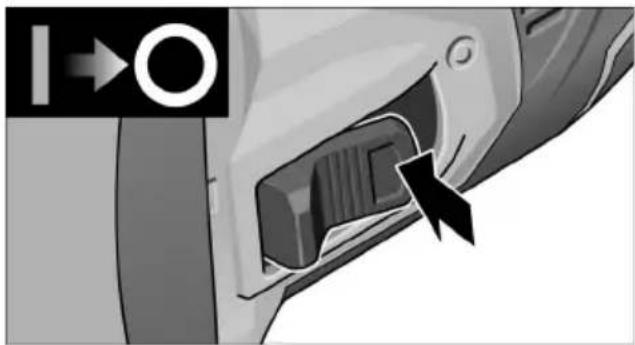

Slå maskinen av

■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.

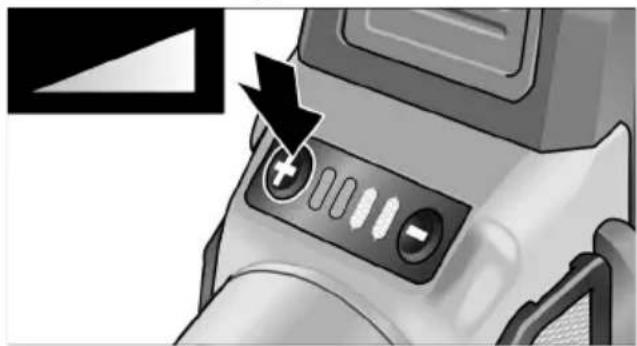

Turtallsforvalg

- For å stille inn driftshastigheten, trykker du på knappen for turtallsregulering. Den valgte hastigheten beholdes også når du slår av maskinen. - Trykk forsiktig på bryteren for å akselerere elektroverktøyet til den forhåndsvalgte hastigheten.

FORSIKTIG!

Fare for skade på grunn av ødeleggelse av verktøyet. Det må brukes verktøy som tilsvarer arbeidsoppgaven..

HENVISNING

- Overbelastningsvern: slår av maskinen ved overbelastning. - Temperaturovervåking: Ved fare for overoppheting slås maskinen av.

Arbeid med elektroverktøy

ADVARSEL!

Den roterende slipetallerkenen må ikke komme i kontakt med skarpe gjenstander som stikker ut. Fare for tilbakeslag! Fare for skade på slipetallerkenen. Vedskader eller sterk slitasje på slipetallerkenen må denne absolutt skiftes ut.

FORSIKTIG!

Elektroverktøyet må alltid holdes godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Kontroller stillingen på vernehetten.
3. Tilkople avsugsanlegget.
4. Slå på avsugingsanlegget.
5. Slå på elektroverktøyet.
6. Elektroverktøyet settes på arbeidsflaten. Børstekransen må være i plan med arbeidsflaten.

7. Forhøy trykket slik at slipetallerkenen får kontakt med arbeidsflaten. Sving elektroverktøyet med overlappende bevegelser.

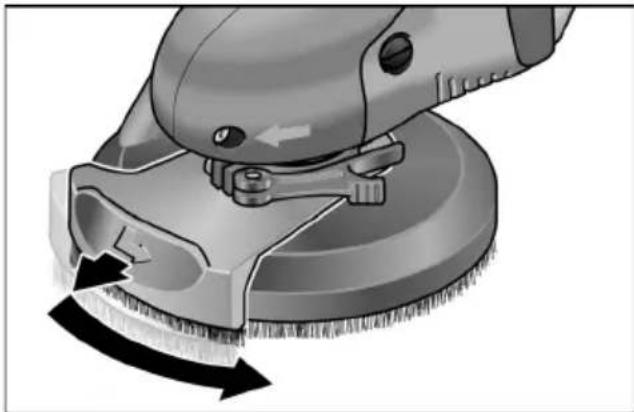

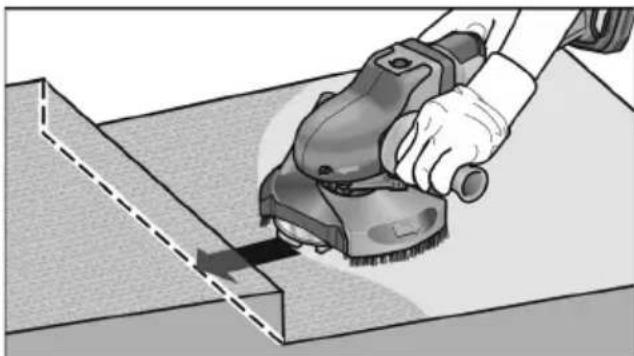

8. For sliping i hjørner:

– Slå av maskinen og vent til slipeverktøyet står stille.
- Ta ut det svingbare kantsegmentet og sving det mot venstre.

– Slå på maskinen igjen.
– Elektroverktøyet settes på arbeidsflaten.

Dermed blir slipetallerkenen satt parallelt til arbeidsflaten før slipemiddelet kommer i kontakt med arbeidsflaten.

På den måten blir det unngått at det oppstår en sigdformet fordypning på grunn av randen på slipetallerkenen.

-Kransen holder også støvet tilbake inntil det blir suget opp av støvsugeren.

Dersom børstekransen blir skadet eller meget slitt, bør den skiftes ut. Et sett med reserve-børster kan fåes hos FLEX kundeservice forhandler.

Vedlikehold og pleie

ADVARSEL!

Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet.

Rengjøring

ADVARSEL!

Ikkebruk vann eller flytende rengjøringsmiddel.

FORSIKTIG!

Ved rengjøringsarbeider med trykkluft må du absolutt bruke vernebrille.

■ Apparatet og ventilasjonssprekkene må rengjøres regelmessig.
■ Rengjør innsiden av huset med motoren jevnlig med tørr trykkluft.

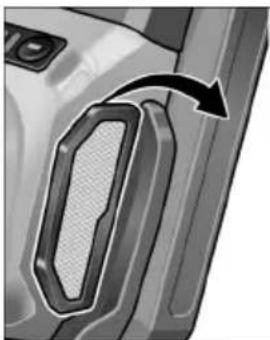

■ Rengjør støvfilteret regelmessig.

■ Ta av støvfilteret, og blås det rent med trykkluft.

Reparasjoner

Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes i løpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Annet tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside:

www.flex-tools.com

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved at strømkabelen fjernes
• batteridrevne elektroverktøy ved at batteriet tas ut.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EU om brukt elektriske og elektronisk utstyr og implementering i nasjonal rett må brukte elektroverktøy samles separat og leveres inn til miljøvennlig gjenvinning

Gjenvinning av råstoffer i stedet for avhending av boss.

Produkt, tilbehør og emballasje bør leveres til miljøvennlig gjenvinning. For riktig sortering ved resirkulering er plastdeler merket.

ADVARSEL!

Faghandelen vil gi deg informasjon om avhendingsmåter.

-Konformitet

EU-samsvarserklæringen er inkludert som vedlegg i i denne bruksanvisningen.

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.

Innehåll

Uteslutning av ansvar
