Marca	Brennenstuhl
Modelo	AL 2050
Tipo de produto	Projetor LED externo
Potência nominal	20 W
Tensão nominal	220-240 V ~ 50/60 Hz
Corrente nominal	0,16 A
Fator de potência	0,5
Índice de proteção	IP44
Classe de proteção	I (com aterramento)
Dimensões (L x l x h)	180 x 135 x 111 mm
Peso	523,8 g
Temperatura de funcionamento	-10 °C a +40 °C
Fonte de luz	LED integrada não substituível
Cor da luz	Branco (não especificada, típico 4000K)
Ângulo do feixe	120° (estimativa padrão)
Vida útil das LED	Aprox. 30.000 horas (estimativa)
Altura de montagem recomendada	1,8 m a 2,5 m (com detector), < 3 m sem
Detector de movimento	Opcional (modelo AL 2050 P)
Cabo de alimentação	Não substituível, 3 fios H05RN-F (estimativa)
Índice de proteção do detector	IP44 (se presente)
Alcance do detector	Até 12 m, 180° (horizontal)
Ajuste da duração da iluminação	10 s a 4 min (modelos com detector)
Ajuste do limiar de luminosidade	Crepúsculo a dia (modelos com detector)
Material do corpo	Alumínio fundido sob pressão (estimativa)
Limpeza	Pano seco ou ligeiramente úmido, sem solvente
Reparabilidade	Nenhuma peça substituível pelo usuário
Conteúdo da embalagem	Projetor, parafusos, buchas, manual de instruções

Perguntas frequentes - AL 2050 BRENNENSTUHL

Como instalar o projetor Brennenstuhl AL 2050 ?

Antes da instalação, corte a alimentação elétrica. Fixe o suporte de parede com parafusos e buchas adequados. Passe o cabo pelo prensa-cabo, conecte os fios (azul N, verde/amarelo terra, marrom L) no borne, em seguida fixe o projetor em seu suporte. Respeite a altura de montagem (inferior a 3 m).

O projetor AL 2050 é estanque?

Sim, ele possui índice de proteção IP44, o que o protege contra jatos de água e corpos sólidos > 1 mm. Portanto, é adequado para uso externo.

Posso variar a intensidade luminosa com um dimmer?

Não, o projetor não é adequado para uso com dimmers externos. Ele deve ser conectado diretamente à rede elétrica.

Como ajustar o detector de movimento (modelos P)?

Gire o projetor para cima para acessar os três ajustes: SENS (sensibilidade), LUX (limiar de luminosidade) e TIME (duração). Ajuste a sensibilidade de 1 a 10 m, a luminosidade do crepúsculo ao dia, e a duração de 10 s a 4 min.

O que fazer se o detector não acender?

Verifique se o limiar LUX está ajustado para o nível de luminosidade ambiente. Se estiver muito claro, gire para a lua. Certifique-se também de que a sensibilidade não está muito baixa e que o detector não está obstruído.

A fonte de luz é substituível?

Não, os LEDs são integrados e não substituíveis. No fim da vida útil, todo o projetor deve ser substituído.

Como limpar o projetor?

Desconecte primeiro o projetor. Use um pano seco ou ligeiramente úmido. Nunca use solventes, produtos abrasivos ou lavadoras de alta pressão.

Posso usar este projetor em interiores?

Sim, é adequado tanto para interiores quanto para exteriores. Certifique-se de respeitar as distâncias de segurança e não obstruir a ventilação.

O que fazer se o cabo de alimentação estiver danificado?

O cabo não pode ser substituído. Se o cabo estiver danificado, o projetor deve ser descartado de acordo com as normas ambientais.

Como descartar o projetor no fim da vida útil?

Não o jogue no lixo doméstico. Deposite-o em um ponto de coleta de resíduos eletrônicos ou leve-o a um revendedor. Respeite a diretiva 2012/19/CE.

MANUAL DE UTILIZADOR AL 2050 BRENNENSTUHL

PT Manual de instruções Refletor LED

AL 1050 / AL 2050 / AL 3050

AL 1050 P / AL 2050 P / AL 3050 P

Atenção: Antes de utilizar o produto, leia atentamente estas instruções de utilização e conserve-as em local seguro!

INSTRUÇÕES DE SEGURANÇA

1. Verifique se o produto tem algum dano antes de cada utilização. Nunca utilize o produto se verificar algum dano. Nunca utilize o seu projetor se detetar quaisquer falhas. Nesse caso, consulte um eletricista qualificado ou contacte o endereço de serviço indicado pelo fabricante.

A não observância destas instruções coloca a sua vida em risco por choque elétrico!

1. Não utilize o produto em ambientes explosivos. Perigo de vida!
2. Mantenha o projetor fora do alcance das crianças. As crianças são incapazes de avaliar os perigos da corrente elétrica.
3. Não olhe diretamente para a luz.
4. Não é possível substituir qualquer cobertura de proteção danificada. O projetor tem de ser eliminado.
5. O cabo flexível externo deste tipo de iluminação é insubstituível; se o cabo estiver danificado, o projetor terá de ser eliminado.
6. A instalação e a manutenção do refletor têm de ser realizadas por um técnico qualificado.
7. As instalações elétricas só podem ser realizadas em conformidade com as regras de segurança (VDE 0100 para a Alemanha).
8. Para a ligação tem de ser utilizado um cabo de ligação VDE certificado.
9. O refletor tem de estar devidamente ligado com ligação à terra (para classe de proteção I).
10. Se a caixa de junção estiver danificada, deve ser substituída por um técnico qualificado.
11. Antes da instalação, desligue a alimentação elétrica (Fig. 1). Cuidado com choques elétricos.
12. Observar as alturas de montagem recomendadas (ver em Montagem).

Superfície quente

Não adequado para funcionar com reguladores de intensidade de luz externos.

DADOS TÉCNICOS

Classe de proteção:

Classe de proteção (versões sem detetor de movimento): IP 44

Classe de proteção (versões sem detetor de movimento): IP 44

Gama de temperaturas: -10 °C a +40 °C

Modelo AL 1050 AL 2050 AL 3050 AL 1050 P AL 2050 P AL 3050 P
Detetor de movimento	Não	Não	Não	Sim	Sim	Sim
Potência nominal (W) 10 20 30 10 20 30
Alimentação	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Fator de potência	0,5	0,5	0,9	0,5	0,5	0,9
Dimensões da cobertura de proteção (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Dimensões C x L x A (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Peso (g)	331	523,8	754	399,6	594,2	843
Área máxima projetada ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Este produto é indicado para a iluminação de espaços interiores e exteriores.

O refletor tem de ser montado com uma altura inferior a 3 m. A altura de montagem recomendada, em modelos com detetor de movimento, está compreendida entre 1,8 e 2,5 m.

O refletor não pode ser utilizado para outros fins.

MONTAGEM E LIGAÇÃO AO ABASTECIMENTO ELÉTRICO

1. Antes da instalação, desligue a alimentação elétrica (Fig. 1).
2. Posição de montagem: o refletor deveria, idealmente, ser fixado com o suporte de parede.
3. Remova o suporte de retenção do refletor (Fig. 2).
4. Assinale a posição dos furos para a fixação do suporte de retenção (Fig. 3) e faça os furos correspondentes na parede (Fig. 4). Fixe o suporte à parede com parafusos adequados (Fig. 5).
5. Passe o cabo de ligação pela bucha de cabos provida com uma vedação (Fig. 6.1).
6. Insira os 3 fios no borne e aparafuse-os bem (Fig. 6.2).
   Tenha em atenção às marcações N = cabo azul, marcação terra = verde / cabo amarelo, L = cabo castanho.
7. Coloque o borne no refletor, na entrada de cabos (Fig. 6.3).
8. Desloque a bucha de cabos no sentido do refletor e aparafuse-a bem ao refletor, na entrada de cabos (Fig. 6.4).
9. Fixe o refletor ao suporte de retenção.
10. Ajuste a posição pretendida da lâmpada e aperte bem os parafusos (Fig. 7).
11. Volte a ligar a alimentação elétrica (Fig. 8).

DESCRIÇÃO DE FUNÇÕES

(apenas para versões com detetor de movimento) (Fig. 9 + 10)

Esta lâmpada está equipada com um sensor de infravermelhos. Liga automaticamente, sempre que o sensor deteta movimentos nas imediações. Se possível, não direcione o detetor de movimento para piscinas, saídas de ar quente, ar condicionados ou objetos, que estejam sujeitos a fortes variações de temperatura. Evite direcionar o detetor de movimento para árvores, arbustos ou locais onde possam andar, frequentemente, animais domésticos.

O detetor de movimento tanto pode girar na horizontal para a direita e para a esquerda como na vertical para cima e para baixo.

Aquando da aplicação do refletor, tenha em atenção que o detetor de movimento reaja àquilo que é mais sensível em termos de movimento, e que se verifique no seu domínio de deteção.

Deve reagir àquilo que é menos sensível em termos de movimento, e que vão no sentido do equipamento.

AJUSTAR O DETETOR DE MOVIMENTO

Rode o refletor montado para cima. Existem três reguladores no lado inferior do detetor de movimento (Fig. 9).

SENSIBILIDADE (SENS, CENTRO): (Fig. 10)

A sensibilidade determina, a partir de que distância máxima, o sensor é acionado perante o movimento de uma pessoa.

REGULAÇÃO DA LUZ (LUX, À DIREITA): (Fig. 10)

A regulação da luz determina, a partir de que nível de luminosidade, é acionado o sensor do refletor. A posição (símbolo sol - à direita) indica, que o sensor funciona de dia e de noite, na posição (símbolo lua - à esquerda), o sensor funciona somente de noite.

Para proceder à regulação aguarde até atingir o nível de luminosidade do ambiente pretendido. Programe o sensor de tempo TIME para o tempo mínimo (10 seg.). Rode, por completo, o regulador de ajuste da luz para o símbolo (lua). Rode o regulador lentamente no sentido do símbolo (sol), até que o refletor seja acionado pelo movimento.

Agora, o refletor ligar-se-á, a partir do nível de luminosidade definido aquando do reconhecimento de um movimento.

DEFINIÇÃO DO TEMPO (TIME, À ESQUERDA): (Fig. 10)

Com este regulador pode escolher um tempo de ligação entre aprox. 10 segundos e 4 minutos, depois de ter sido reconhecido o último movimento. Ao rodar o regulador TIME no sentido dos ponteiros do relógio, o período de tempo aumenta, no sentido inverso, o período de tempo diminui.

DETETOR DE MOVIMENTO: SENSOR DE INFRAVERMELHOS PASSIVO

Área de cobertura: até 12 m / até 180° (horizontal)

Definição do tempo: aprox. 10 seg. até 4 min.

ÂMBITO DE FORNECIMENTO

Refletor LED, manual de instruções, parafusos, cavilhas.

ACESSÓRIOS

Pode encontrar acessórios adequados na nossa página na internet www.brennenstuhl.com.

MANUTENÇÃO

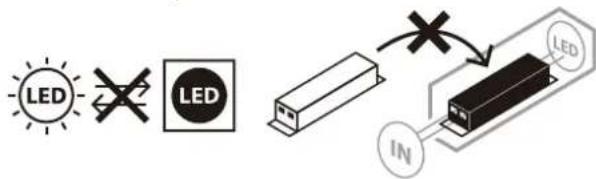

ATENÇÃO: A lâmpada LED não contém quaisquer componentes que precisem de manutenção. A fonte de luz desta iluminação não é substituível. Quando a fonte de luz atingir o fim de vida, o dispositivo de iluminação terá de ser totalmente substituído. Não se deve abrir o aparelho de iluminação.

LIMPEZA

Desligue a lâmpada da corrente elétrica antes de a limpar. Não utilize solventes, agentes de limpeza corrosivos ou similares. Utilize apenas um pano seco ou ligeiramente húmido para a limpeza.

ELIMINAÇÃO

Eliminar os aparelhos elétricos de forma ecológica! Os aparelhos elétricos não fazem parte do lixo doméstico!

De acordo com a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos, os aparelhos elétricos usados devem ser recolhidos separadamente e reciclados de forma a proteger o meio-ambiente. Para mais informação sobre as possibilidades de eliminação de aparelhos elétricos usados, consulte as autoridades locais ou a administração municipal.

DECLARAÇÃO DE CONFORMIDADE DA UE

A declaração de conformidade da UE é depositada junto do fabricante.

FABRICANTE

Para mais informações, consulte por favor a área Service/FAQ's no nosso sítio da Internet www.brennenstuhl.com.
