AL 2050 - Belysning BRENNENSTUHL - Gratis bruksanvisning och manual

Märke	Brennenstuhl
Modell	AL 2050
Produkttyp	Utomhus LED-projektor
Märkeffekt	20 W
Märkspänning	220-240 V ~ 50/60 Hz
Märkström	0,16 A
Effektfaktor	0,5
IP-klass	IP44
Skyddsklass	I (med jordning)
Mått (L x B x H)	180 x 135 x 111 mm
Vikt	523,8 g
Drifttemperatur	-10 °C till +40 °C
Ljuskälla	Inbyggd LED, ej utbytbar
Ljusfärg	Vit (ej specificerad, typiskt 4000K)
Strålningsvinkel	120° (standarduppskattning)
LED-livslängd	Ca 30 000 timmar (uppskattning)
Rekommenderad monteringshöjd	1,8 m till 2,5 m (med detektor), < 3 m utan
Rörelsedetektor	Valfri (modell AL 2050 P)
Strömkabel	Ej utbytbar, 3-ledare H05RN-F (uppskattning)
Detektorns IP-klass	IP44 (om tillämpligt)
Detektorns räckvidd	Upp till 12 m, 180° (horisontellt)
Justering av belysningstid	10 s till 4 min (modeller med detektor)
Justering av ljusstyrketröskel	Skymning till dag (modeller med detektor)
Höljematerial	Tryckgjuten aluminium (uppskattning)
Rengöring	Torr eller lätt fuktig trasa, utan lösningsmedel
Reparerbarhet	Inga användarutbytbara delar
Förpackningens innehåll	Projektor, skruvar, pluggar, bruksanvisning

Vanliga frågor - AL 2050 BRENNENSTUHL

Hur installerar jag projektorn Brennenstuhl AL 2050?

Innan installation, stäng av strömförsörjningen. Fäst väggfästet med lämpliga skruvar och pluggar. För kabeln genom kabelgenomföringen, anslut ledningarna (blå N, grön/gul jord, brun L) i kopplingsplinten, fäst sedan projektorn på fästet. Följ monteringshöjden (under 3 m).

Är projektorn AL 2050 vattentät?

Ja, den har IP-klass IP44, vilket skyddar mot vattenstänk och fasta partiklar > 1 mm. Den är därför lämplig för utomhusbruk.

Kan jag dimma ljusstyrkan med en dimmer?

Nej, projektorn är inte lämplig för användning med externa dimmers. Den måste anslutas direkt till nätet.

Hur justerar jag rörelsedetektorn (modell P)?

Vrid projektorn uppåt för att komma åt de tre reglagen: SENS (känslighet), LUX (ljusstyrketröskel) och TIME (tid). Justera känsligheten från 1 till 10 m, ljusstyrkan från skymning till dag, och tiden från 10 s till 4 min.

Vad gör jag om detektorn inte tänds?

Kontrollera att LUX-tröskeln är inställd på omgivande ljusnivå. Om det är för ljust, vrid mot månen. Se också till att känsligheten inte är för låg och att detektorn inte är blockerad.

Är ljuskällan utbytbar?

Nej, LED-lamporna är inbyggda och ej utbytbara. Vid livslut måste hela projektorn bytas ut.

Hur rengör jag projektorn?

Koppla först bort projektorn. Använd en torr eller lätt fuktig trasa. Använd aldrig lösningsmedel, slipande medel eller högtryckstvätt.

Kan jag använda denna projektor inomhus?

Ja, den är lämplig för både inom- och utomhusbruk. Se till att följa säkerhetsavstånd och inte blockera ventilationen.

Vad gör jag om strömkabeln är skadad?

Kabeln kan inte bytas ut. Om kabeln är skadad måste projektorn kasseras enligt miljöbestämmelser.

Hur kasserar jag projektorn vid livslut?

Släng den inte i hushållssoporna. Lämna den på en återvinningsstation för elektronikavfall eller lämna tillbaka den till en återförsäljare. Följ direktivet 2012/19/EG.

BRUKSANVISNING AL 2050 BRENNENSTUHL

Observera: Läs denna bruksanvisning noga innan du använder produkten och förvara den på ett säkert ställe efteråt!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten om du hittar några skador. Vänd dig, i detta fall, till en elektriker eller till tillverkarens angivna serviceadress.

Bristande efterlevnad kan innebära livsfara på grund av elektriska stötar!

1. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!
2. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.
5. Den yttre, flexibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad måste lampan kasseras.
6. Installationen och underhållet av strålkastaren skall utföras av en erfaren och kvalificerad yrkesperson.
7. Elektriska installationer får bara utföras under iakttagande av säkerhetsföreskrifterna (VDE 0100 för Tyskland).
8. För att göra en anslutning skall en VDE-certifierad anslutningsledning användas.
9. Strålkastaren skall jordas korrekt (vid skyddsklass I).
10. Om kopplingslådan skadas måste den bytas ut av en person med relevant behörighet.
11. Stäng alltid av spänningsförsörjningen efter installationen (bild 1). Varning för elektrisk chock.
12. Beakta de rekommenderade monteringshöjderna (se under Montering).

Het yta

Ej lämpad för användning med externa dimmers.

TEKNISKA DATA

Skyddsklass:

Kapslingsklass (versioner utan rörelsedetektor): IP 44

Kapslingsklass (versioner med rörelsedetektor): IP 44

Temperaturområde: -10 °C till +40 °C

						P 05
Rörelsedetektor	Nej	Nej	Nej	Ja	Ja	Ja
Märkeffekt (W)	10 20 30 10 20 30
Ström	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Effektfaktor	0,5	0,5	0,9	0,5	0,5	0,9
Mått på skyddshöljet (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Mätt L x B x H (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Vikt (g)	331	523,8	754	399,6	594,2	843
Max. projektionsyta ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Denna produkt är lämplig för inom- och utomhusbelysning.

Strålkastaren får monteras på en höjd på högst 3 m. Rekommenderad monteringshöjd vid modeller med rörelsedetektor 1,8 till 2,5 m.

Strålkastaren får inte användas för andra syften.

MONTERING OCH ANSLUTNING TILL STRÖMFÖRSÖRJNING

1. Stäng alltid av spänningsförsörjningen efter installationen (bild 1).
2. Monteringsposition: Strålkastaren skall helst fästas med vägginfästningen.
3. Ta bort hållarbygeln från strålkastaren (bild 2).
4. Markera borrhålens position för infästning av hållarbygeln (bild 3) och borra motsvarande håll i väggen (bild 4). Fäst bygeln i väggen med lämpliuga skruvar (bild 5).
5. För anslutningsledningen genom kabelhylsan, som är försedd med en tätning (bild 6.1).
6. För de 3 trådarna in i lampklämman och skruva fast alla (bild 6.2). Var uppmärksam på märkningarna N = blå kabel, jordtecken = grön/gul kabel, L = brun kabel.
7. Stick in lampklämman i strålkastarens kabelingång (bild 6.3).
8. Skjut kabelklämman i riktning mot strålkastaren och skruva fast denna i strålkastarens kabelingång (bild 6.4).
9. Fäst strålkastaren i hållarbygeln.
10. Ställ in önskad position på lampan och dra åt skruvarna (bild 7).
11. Sätt på spänningsförsörjningen igen (bild 8).

FUNKTIONSBESKRIVNING

(endast för versioner med rörelsedetektor) (bild 9 + 10)

Denna lampa är utrustad med en infraröd sensor. Den sätts automatiskt på när sensorn identifierar rörelser i omgivningen. Rikta om möjligt inte rörelsedetektorn mit simbassänger, varmluftsutlopp, klimatanläggningar eller objekt som är utsatta för kraftiga temperatursvängningar. Undvik att rikta rörelsedetektorn mot träd eller buskar eller på platser där husdjur kan röra sig.

Rörelsedetektorn kan vridas horisontellt åt höger och vänster, samt vertikalt uppåt och nedåt.

Observera vid monteringen av strålkastaren att rörelsedetektorn reagerar känsligast på rörelser, som går diagonalt genom registreringsfältet och minst känsligt på rörelser som går direkt mot enheten.

STÄLLA IN RÖRELSEDETEKTORN

Vrid den monterade strålkastaren uppåt. Det visas tre regulatorer på undersidan av rörelsedetektorn (bild 9).

KÄNSLIGHET (SENS, MITTEN): (bild 10)

Känsligheten bestämmer från och med vilket maximalt avständ sensor skall aktivera på grund av en människas rörelse.

LJUSINSTÄLLNING (LUX, HÖGER): (bild 10)

Ljusinställningen bestämmer från och med vilken ljusstyrka som strålkastarens sensor aktiverar. Positionen (symbol sol - höger) visar att sensorn arbetar på dagen och på natten. I positionen (symbol måne - vänster) arbetar sensorn bara nattetid.

För att ställa in väntar du tills den önskade omgivningsljuststyrkan har uppnåtts. Ställ in tidssensorn TIME på minimal tid (10 sek). Vrid ljusinställningsregulatorn helt till symbolen (måne). Vrid regulatorn långsamt i riktning mot symbolen (sol) tills strålkastaren tänds på grund av rörelse.

Strålkastaren kommer nu att tändas när en rörelse identifieras.

TIDSINSTÄLLNING (TIME, VÄNSTER): (bild 10)

Med denna regulator kan du välja en godtycklig tillslagstid mellan ca. 10 sekunder och 4 minuter, efter att den senaste rörelsen identifierats. Genom att vrida på TIME-regulatorn medurs öka tidsintervallet, moturs minskar det.

RÖRELSEDETEKTOR: PASSIV INFRARÖD SENSOR

Registreringsområde upp till 12 m/upp till 180° (horisontellt)

Tidsinställning: ca. 10 sek. till 4 min.

INGÅR I LEVERANSEN

LED strålkastare, bruksanvisning, skruvar, pluggar.

TILLBEHÖR

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com.

UNDERHÅLL

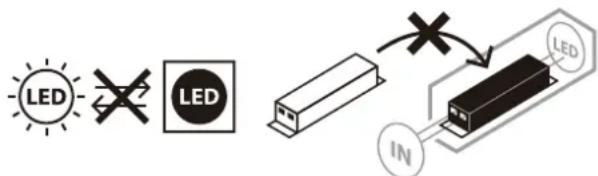

WARNING: Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande.

Vid rengöring skall endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänligt! Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning måste uttjänta elektriska enheter samlas in separat och återvinnas på ett miljövänligt sätt.

Alternativa bortskaffningsmöjligheter för uttjänt utrustning hittar du hos din kommunala förvaltning.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse förvaras hos tillverkaren.

TILLVERKARE

För mer information hänvisar vi till servicesektionen/FAQ på vår hemsida www.brennenstuhl.com.
