AL 2050 - Освещение BRENNENSTUHL - Бесплатное руководство пользователя

Бренд	Brennenstuhl
Модель	AL 2050
Тип продукта	Светодиодный прожектор для наружного освещения
Номинальная мощность	20 Вт
Номинальное напряжение	220-240 В ~ 50/60 Гц
Номинальный ток	0,16 А
Коэффициент мощности	0,5
Степень защиты	IP44
Класс защиты	I (с заземлением)
Размеры (Д x Ш x В)	180 x 135 x 111 мм
Вес	523,8 г
Рабочая температура	-10 °C до +40 °C
Источник света	Встроенный светодиод, не подлежит замене
Цвет света	Белый (не указан, обычно 4000K)
Угол луча	120° (стандартная оценка)
Срок службы светодиодов	Ок. 30 000 часов (оценка)
Рекомендуемая высота установки	1,8 м до 2,5 м (с датчиком), < 3 м без
Датчик движения	Опционально (модель AL 2050 P)
Кабель питания	Не заменяемый, 3-жильный H05RN-F (оценка)
Степень защиты датчика	IP44 (при наличии)
Дальность датчика	До 12 м, 180° (горизонтально)
Регулировка продолжительности освещения	10 с до 4 мин (модели с датчиком)
Регулировка порога освещенности	От сумерек до дня (модели с датчиком)
Материал корпуса	Литой под давлением алюминий (оценка)
Очистка	Сухая или слегка влажная ткань, без растворителей
Ремонтопригодность	Нет заменяемых пользователем деталей
Содержимое упаковки	Прожектор, винты, дюбели, инструкция

Часто задаваемые вопросы - AL 2050 BRENNENSTUHL

Как установить прожектор Brennenstuhl AL 2050?

Перед установкой отключите электропитание. Закрепите настенный кронштейн подходящими винтами и дюбелями. Пропустите кабель через сальник, подключите провода (синий N, зеленый/желтый земля, коричневый L) в клеммную колодку, затем закрепите прожектор на кронштейне. Соблюдайте высоту установки (менее 3 м).

Является ли прожектор AL 2050 водонепроницаемым?

Да, он имеет степень защиты IP44, что защищает его от водяных брызг и твердых частиц > 1 мм. Поэтому он подходит для наружного использования.

Могу ли я регулировать яркость с помощью диммера?

Нет, прожектор не подходит для использования с внешними диммерами. Он должен подключаться напрямую к сети.

Как настроить датчик движения (модели P)?

Поверните прожектор вверх, чтобы получить доступ к трем регуляторам: SENS (чувствительность), LUX (порог освещенности) и TIME (время). Установите чувствительность от 1 до 10 м, освещенность от сумерек до дня, а время от 10 с до 4 мин.

Что делать, если датчик не включается?

Проверьте, что порог LUX установлен на уровень окружающего освещения. Если слишком светло, поверните в сторону луны. Также убедитесь, что чувствительность не слишком низкая и датчик не заблокирован.

Можно ли заменить источник света?

Нет, светодиоды встроенные и не подлежат замене. По окончании срока службы необходимо заменить весь прожектор.

Как очистить прожектор?

Сначала отключите прожектор. Используйте сухую или слегка влажную ткань. Никогда не используйте растворители, абразивные средства или очистители высокого давления.

Могу ли я использовать этот прожектор внутри помещений?

Да, он подходит как для внутреннего, так и для наружного использования. Соблюдайте безопасные расстояния и не блокируйте вентиляцию.

Что делать, если поврежден кабель питания?

Кабель не подлежит замене. При повреждении кабеля прожектор необходимо утилизировать в соответствии с экологическими нормами.

Как утилизировать прожектор по окончании срока службы?

Не выбрасывайте его в бытовой мусор. Сдайте его в пункт сбора электронных отходов или верните продавцу. Соблюдайте директиву 2012/19/EC.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AL 2050 BRENNENSTUHL

Руководство по эксплуатации Светодиодный прожектор

AL 1050 / AL 2050 / AL 3050

AL 1050 P / AL 2050 P / AL 3050 P

Внимание! Перед использованием изделия нужно внимательно ознакомиться с настоящим руководством по эксплуатации, а впоследствии хранить его в надежном месте!

УКАЗАНИЯ МЕР ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1. Перед каждым использованием изделие нужно проверять на возможные повреждения. При обнаружении каких бы то ни было повреждений ни в коем случае нельзя пользоваться изделием. В этом случае необходимо обратиться к специалисту по электрической части или в сервисную службу по адресу, указанному изготовителем.

При несоблюдении этого требования существует опасность для жизни в результате поражения электротоком!

1. Нельзя использовать изделие во взрывоопасной среде. Опасность для жизни!
2. Не подпускать детей к излучателю! Дети не могут оценить опасность поражения электротоком.
3. Ни в коем случае не следует смотреть непосредственно на свет.
4. Разрушенный защитный кожух замене не подлежит. Излучатель должен быть отправлен на утилизацию.
5. Внешний гибкий кабель этого светильника замене не подлежит; в случае повреждения кабеля светильник следует отправить на утилизацию.
6. Установка и техническое обслуживание прожектора должны выполняться квалифицированным специалистом.
7. Монтаж электрооборудования должен выполняться исключительно в соответствии с правилами техники безопасности (VDE 0100 для Германии).
8. Для подключения необходимо использовать сертифицированный соединительный кабель VDE.
9. Прожектор должен быть заземлен надлежащим образом (в случае с классом защиты I).
10. При повреждении клеммной коробки ее замену должен производить квалифицированный специалист.
11. Перед установкой устройства всегда отключайте электропитание (рис. 1). Осторожно: опасность поражения электротоком!
12. Соблюдайте рекомендуемую высоту монтажа (см. раздел "Монтаж").

Горячая поверхность

Прибор не пригоден для эксплуатации с внешними регуляторами яркости свечения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс защиты:

Степень защиты (для версий без детектора движения): IP 44

Степень защиты (для версий с детектором движения): IP 44

Диапазон температур: от -10^ до +40^

						P 05
Детектор движения	Нет	Нет	Нет	Да	Да	Да
Номинальная мощность (Вт)	10	20	30	10	20	30
Сила тока	0,09 А	0,16 А	0,135 А	0,09 А	0,16 А	0,135 А
Коэффициент мощности	0,5	0,5	0,9	0,5	0,5	0,9
Размеры защитного кожуха (мм)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Размеры: длина х ширина х высота (мм)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Вес (г)	331	523,8	754	399,6	594,2	843
Макс. проецируемая площадь ( м^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Это изделие предназначено для целей освещения во внутренних помещениях и на прилегающей территории.

Он должен устанавливаться на высоте менее 3 м. Рекомендуемая монтажная высота для моделей с датчиком движения составляет от 1,8 до 2,5 м.

Прожектор не должен использоваться для других целей.

МОНТАЖ И ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОСНАБЖЕНИЯ

1. Перед установкой устройства всегда отключайте электропитание (рис. 1).
2. Монтажное положение: в идеальном варианте прожектор должен быть закреплен на настенном кронштейне.
3. Снимите крепежную скобу с прожектора (рис. 2).
4. Отметьте положение отверстий для крепежной скобы (рис. 3) и просверлите соответствующие отверстия в стене (рис. 4). Закрепите кронштейн на стене с помощью соответствующих винтов (рис. 5).
5. Протяните соединительный кабель через снабженный уплотнением защитный колпачок кабельного наконечника (рис. 6.1).
6. Протяните 3 жилы через клеммную колодку и плотно привинтите их (рис. 6.2).
   Обращайте внимание на цветовую маркировку: N = синий кабель, обозначение заземления = зеленый/желтый кабель, L = коричневый кабель.
7. Вставьте клеммную колодку в кабельный ввод прожектора (рис. 6.3).
8. Сдвиньте защитный колпачок кабельного наконечника к прожектору и закрепите его на кабельном вводе прожектора (рис. 6.4).
9. Закрепите прожектор на крепежной скобе.
10. Отрегулируйте положение лампы и затяните винты (рис. 7).
11. Вновь включите электропитание (рис. 8).

ОПИСАНИЕ ПРИНЦИПА ДЕЙСТВИЯ

(только для моделей с датчиком движения, рис. 9 + 10)

Эта лампа оборудована инфракрасным датчиком. Она включается автоматически, когда датчик распознает движение поблизости. По возможности не направляйте датчик движения на бассейны, вытяжные системы с потоками горячего воздуха, кондиционеры или объекты, подверженные резким перепадам температуры. Не направляйте датчик

движения на деревья или кусты, а также на места, где часто могут находиться домашние животные.

Датчик движения можно повернуть в горизонтальной и вертикальной плоскостях (вправо-влево и вверх-вниз).

При установке прожектора обратите внимание, что датчик движения наиболее чувствителен к движению через его поле обнаружения в поперечном направлении и наименее чувствителен к движению прямо на него.

НАСТРОЙКА ДАТЧИКА ДВИЖЕНИЯ

Поверните смонтированный прожектор вверх. На нижней стороне датчика движения будут видны три регулятора (рис. 9).

ЧУВСТВИТЕЛЬНОСТЬ (SENS, ПОСЕРЕДИНЕ, рис. 10)

Чувствительность определяет, с какого максимального расстояния датчик включается в ответ на движение человека.

НАСТРОЙКА СВЕТА (LUX, СПРАВА, рис. 10)

Настройка света определяет, при какой яркости включается датчик прожектора.

В позиции с символом солнца (справа) датчик работает днем и ночью, с символом луны (слева) — только ночью.

Для настройки дождитесь нужной освещенности. Установите датчик времени TIME на минимальное время (10 с). Полностью поверните регулятор настройки света в сторону символа луны. Медленно поворачивайте регулятор в направлении символа солнца, пока прожектор не включится от движения.

Теперь прожектор будет включаться при распознавании движения, начиная с заданной освещенности.

НАСТРОЙКА ВРЕМЕНИ (TIME, СЛЕВА, рис. 10)

Этот регулятор позволяет выбрать любую продолжительность включения в диапазоне примерно от 10 секунд до 4 минут, после того как было распознано последнее движение. При повороте регулятора TIME по часовой стрелке время увеличивается, против часовой стрелки — уменьшается.

ДАТЧИК ДВИЖЕНИЯ: ПАССИВНЫЙ ИНФРАКРАСНЫЙ ДАТЧИК

Диапазон распознавания: до 12 м/до 180° (по горизонтали)

Настройка времени: примерно от 10 с до 4 мин

ОБЪЕМ ПОСТАВКИ

Светодиодный прожектор, Руководство по эксплуатации, Шурупы, дюбели.

КОМПЛЕКТАЦИЯ

Подходящие комплектующие можно найти на нашей домашней странице в Интернете: www.brennenstuhl.com.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

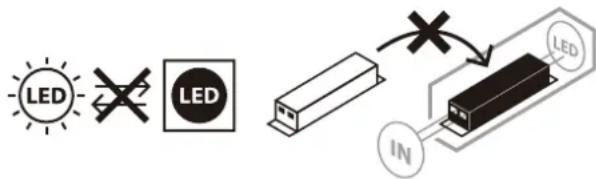

ВНИМАНИЕ: В светильнике на светодиодах нет компонентов, требующих технического обслуживания. Источник света в этом светильнике не подлежит замене; если источник света исчерпал свой рабочий ресурс, замене подлежит весь светильник. Вскрывать светильник запрещается.

ОЧИСТКА

Перед очисткой излучатель следует отключить от сетевого напряжения. Нельзя использовать растворители, разъедающие чистящие вещества и т. п. Для очистки следует использовать только сухую или слегка увлажненную ткань.

УТИЛИЗАЦИЯ

Электрические приборы подлежат утилизации с учетом защиты окружающей среды!

Запрещается выбрасывать электроприборы вместе с бытовыми отходами!

В соответствии с Директивой EC № 2012/19/EU по отработанным электроприборам и электронной аппаратуре отработанные электроприборы должны собираться в отдельные контейнеры и отправляться на утилизацию с соблюдением норм защиты окружающей среды.

О возможностях утилизации приборов, отработавших свой ресурс, можно узнать в местном сельском или городском самоуправлении.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ НОРМАМ ЕС

Декларация соответствия нормам ЕС хранится у Изготовителя.

ИЗГОТОВИТЕЛЬ

Дополнительную информацию можно получить в разделах «Сервис»/«Часто задаваемые вопросы» на нашей домашней странице в Интернете: www.brennenstuhl.com.
