Značka	Brennenstuhl
Model	AL 2050
Typ produktu	Venkovní LED reflektor
Jmenovitý výkon	20 W
Jmenovité napětí	220-240 V ~ 50/60 Hz
Jmenovitý proud	0,16 A
Účiník	0,5
Stupeň krytí	IP44
Třída ochrany	I (se zemnícím vodičem)
Rozměry (D x Š x V)	180 x 135 x 111 mm
Hmotnost	523,8 g
Provozní teplota	-10 °C až +40 °C
Světelný zdroj	Integrovaná LED, nevyměnitelná
Barva světla	Bílá (neuvedeno, typicky 4000K)
Úhel vyzařování	120° (standardní odhad)
Životnost LED	Cca 30 000 hodin (odhad)
Doporučená montážní výška	1,8 m až 2,5 m (s detektorem), < 3 m bez
Pohybové čidlo	Volitelné (model AL 2050 P)
Napájecí kabel	Nevyměnitelný, 3 vodiče H05RN-F (odhad)
Stupeň krytí čidla	IP44 (pokud je přítomno)
Dosah čidla	Až 12 m, 180° (horizontálně)
Nastavení doby svícení	10 s až 4 min (modely s detektorem)
Nastavení prahu osvětlení	Soumrak až den (modely s detektorem)
Materiál pouzdra	Tlakově litý hliník (odhad)
Čištění	Suchý nebo mírně vlhký hadřík, bez rozpouštědel
Opravitelnost	Žádné uživatelsky vyměnitelné díly
Obsah balení	Reflektor, šrouby, hmoždinky, návod k použití

Často kladené otázky - AL 2050 BRENNENSTUHL

Jak nainstalovat reflektor Brennenstuhl AL 2050?

Před instalací vypněte elektrické napájení. Upevněte nástěnný držák pomocí vhodných šroubů a hmoždinek. Protáhněte kabel průchodkou, připojte vodiče (modrý N, zelený/žlutý zemnící, hnědý L) do svorkovnice a poté upevněte reflektor na držák. Dodržujte montážní výšku (méně než 3 m).

Je reflektor AL 2050 vodotěsný?

Ano, má stupeň krytí IP44, který jej chrání proti stříkající vodě a pevným částicím > 1 mm. Je tedy vhodný pro venkovní použití.

Mohu regulovat intenzitu světla stmívačem?

Ne, reflektor není vhodný pro použití s externími stmívači. Musí být připojen přímo k síti.

Jak nastavit pohybové čidlo (modely P)?

Otočte reflektor směrem nahoru, abyste získali přístup ke třem regulátorům: SENS (citlivost), LUX (práh osvětlení) a TIME (doba). Nastavte citlivost od 1 do 10 m, jas od soumraku do dne a dobu od 10 s do 4 min.

Co dělat, když se čidlo nerozsvítí?

Zkontrolujte, zda je práh LUX nastaven na úroveň okolního osvětlení. Pokud je příliš světlo, otočte směrem k měsíci. Ujistěte se také, že citlivost není příliš nízká a že čidlo není zakryté.

Je světelný zdroj vyměnitelný?

Ne, LED jsou integrované a nevyměnitelné. Na konci životnosti musí být celý reflektor vyměněn.

Jak vyčistit reflektor?

Nejprve odpojte reflektor. Použijte suchý nebo mírně vlhký hadřík. Nikdy nepoužívejte rozpouštědla, abrazivní prostředky ani vysokotlaké čističe.

Mohu tento reflektor použít v interiéru?

Ano, je vhodný jak do interiéru, tak do exteriéru. Dbejte na dodržování bezpečnostních vzdáleností a neblokujte ventilaci.

Co dělat, když je napájecí kabel poškozen?

Kabel nelze vyměnit. Pokud je kabel poškozen, musí být reflektor zlikvidován v souladu s ekologickými normami.

Jak zlikvidovat reflektor na konci životnosti?

Nevyhazujte jej do domovního odpadu. Odevzdejte jej do sběrného místa pro elektronický odpad nebo vraťte prodejci. Dodržujte směrnici 2012/19/EU.

NÁVOD K OBSLUZE AL 2050 BRENNENSTUHL

Pozor: Přečtěte si před použitím produktu pozorně tento návod k používání a pak jej řádně uschovejte!

BEZPEČNOSTNÍ POKYNY

1. Zkontrolujte před každým použitím produkt na případná poškození. Nikdy nepoužívejte produkt, pokud zjistíte jakékoli poškození. Obratte se v tomto případě na kvalifikovaného elektrikáře nebo na uvedenou servisní adresu výrobce.

Při nedodržování hrozí smrtelné nebezpečí způsobené úderem elektrickým proudem!

1. Nepoužívejte produkt v explozivním prostředí - riziko ohrožení života!
2. Udržujte děti v dostatečné vzdálenosti od záříče. Děti nedokážou odhadnout nebezpečí úderem elektrického proudu.
3. Nehled'te nikdy prímo do světla.
4. Zničený ochranný kryt nelze vyměnit. Zářič se musí zlikvidovat.
5. Vnější flexibilní vedení této lamp nelze vyměnit; pokud je poškozené vedení, musí se lampa sešrotovat.
6. Instalaci a údržbu reflektoru musí provádět kvalifikovaný odborník.
7. Elektroinstalace se smí provádět jen při dodržení bezpečnostních předpisů (VDE 0100 pro Německo).
8. K připojení se musí použít připojovací kabel certifikovaný dle VDE.
9. Reflektor se musí řádně uzemnit (při ochranné třídě I).
10. Pokud se poškodí spojovací box, musí jej vyměnit kvalifikovaný odborný personál.
11. Před instalací vždy odpojte napájení (obr. 1). Pozor, úder elektrickým proudem.
12. Dodržujte doporučené montážní výšky (viz část Montáž).

Horký povrch

Nevhodné pro provoz s externími regulátory světla.

TECHNICKÉ ÚDAJE

Třída ochrany: I

Druh ochrany (verze bez hlásiče pohybu): IP 44

Druh ochrany (verze s hlásičem pohybu): IP 44

Rozsah teploty: -10^ až +40°C

						P 05
Hlásič pohybu	Ne	Ne	Ne	Ano	Ano	Ano
Jmenovitý výkon (W) 10 20 30 10 20 30
Proud	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Faktor výkonu	0,5	0,5	0,9	0,5	0,5	0,9
Rozměry ochranného krytu (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Rozměry L x B x H (mm) 93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Hmotnost (g)	331	523,8	754	399,6	594,2	843
Max projektovaná plocha ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Tento produkt je vhodný k osvětlení v interiéru a exteriéru.

Reflektor se musí namontovat ve výšce nižší než 3 m. Doporučená montážní výška u modelů s pohybovým čidlem od 1,8 do 2,5 m.

Reflektor se nesmí používat pro jiné účely.

MONTÁŽ A PŘIPOJENÍ K NAPÁJENÍ

1. Před instalací vždy odpojte napájení (obr. 1).
2. Montážní poloha: Reflektor by se měl ideálně umístit s nástěnným držákem.
3. Odstraňte upevňovací třmen z reflektoru (obr. 2).
4. Označte si polohu vyvrtaných otvorů pro upevnění upevňovacího třmenu (obr. 3) a vyvrtejte odpovídající otvory do stěny (obr. 4). Upevněte třmen vhodnými šrouby na stěně (obr. 5).
5. Vedte prípojovací kabel průchodkou opatřenou těsněním (obr. 6.1).
6. Ved'te 3 dráty do svítidlové svorky a všechny pevně přišroubujte (obr. 6.2). Dbejte na označení N = modrý kabel, značka uzemnění = zelená / žlutý kabel, L = hnědý kabel.
7. Zasuňte svítidlovou svorku do vstupu kabelu reflektoru (obr. 6.3).
8. Posuňte kabelovou průchodku směrem k reflektoru a pevně ji přišroubujte na vstupu kabelu do reflektoru (obr. 6.4).
9. Upevněte reflektor na upevňovacím třmenu.
10. Nastavte požadovanou polohu žárovky a pevně utáhněte šrouby (obr. 7).
11. Opět zapněte napájení (obr. 8).

FUNKČNÍ POPIS

(jen pro verze s pohybovým čidlem) (obr. 9 + 10)

Toto světlo je vybavené infračerveným čidlem. Zapne se automaticky, když čidlo zjistí v okolí pohyb. Pohybové čidlo pokud možno nesměřujte na bazény, výstupy horkého vzduchu,

klimatizace nebo objekty vystavené silným teplotním výkyvům. Pohybové čidlo nesměřujte na stromy, keře nebo místa, kde se mohou zdržovat domácí zvířata.

Pohybové čidlo je možné otáčet doprava a doleva a také vertikálně nahoru a dolů.

AL X050, AL X050 P Návod k obsluze

probíhající napříč jeho snímacím polem a nejméně citlivě u pohybů, které probíhají přímo směrem k přístroji.

NASTAVENÍ POHYBOVÉHO ČIDLA

čidla (obr. 9).

(obr. 10)

Citlivost určuje, od jaké maximální vzdálenosti se čidlo zapne na základě pohybu člověka.

(obr. 10)

vpravo) udává, že čidlo pracuje ve dne i v noci, v poloze (symbol měsíce - vlevo) pracuje čidlo jen v noci.

K nastavení počkejte, dokud nebude dosaženo požadované okolní osvětlení. Nastavte časové čidlo TIME na minimální čas (10 s). Otočte regulátor nastavení světla na symbol (měsíc).

pohybem.

(obr. 10)

Tímto regulátorem můžete zvolit libovolný spínací čas od cca 10 sekund do 4 minut po zachycení posledního pohybu. Otáčením regulátoru TIME ve směru hodinových ručiček se časový interval prodlouží, proti směru hodinových ručiček se zkrátí.

POHYBOVÉ ČIDLO: PASIVNÍ INFRAČERVENÉ ČIDLO

Rozsah osvětlení: do 12 m / do 180° (horizontálně)

Nastavení času: od cca 10 s do 4 min.

OBSAH DODÁVKY

LED záric, návod k obsluze, šrouby, hmoždinky.

PŘÍSLUŠENSTVÍ

Vhodné příslušenství naleznete na naší domovské stránce www.brennenstuhl.com.

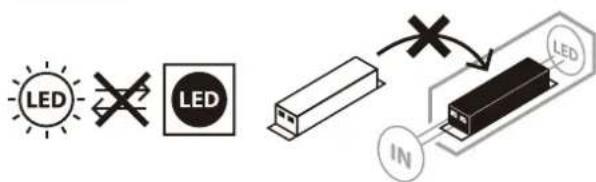

ÚDRŽBA

POZOR: LED lampa neobsahuje žádné součástky, které se musí udržovat. Světelný zdroj této lampy nelze vyměnit; pokud dosáhl zdroj světla konec své životnosti, musí se vyměnit kompletní lampa. Lampu nelze otevírat.

ČIŠTĚNÍ

Zářič před čištěním odpojte od přívodu elektrického proudu.

Nepoužívejte žádná rozpouštědla, dráždivé nebo podobné čisticí prostředky.

Používejte k čištění pouze suchý nebo lehce navlhčený hadřík.

LIKVIDACE

Ekologicky zlikvidujte elektrické přístroje!

Elektrické spotřebiče nepatří k domovnímu odpadu!

Podle Evropské směrnice 2012/19/EU o elektrických a elektronických starých přístrojích se musí opotřebené elektrospotřebiče shromáždit zvlášť a odvést k ekologicky nezávadné recyklaci.

O možnostech likvidace vysloužilých prístrojů se můžete informovat u svého obecního nebo městského úřadu.

PROHLÁŠENÍ O SHODĚ S NORMAMI EÚ

Prohlášení o shodě s normami EÚ je uložené u výrobce.

VÝROBCE

Pro další informace vám doporučujeme oblast Servis/FAQ na naší internetové stránce www.brennenstuhl.com.
