KÄYTTÖOHJE AL 2050 BRENNENSTUHL

F1 Käyttöohje LED-säteilijä

AL 1050 / AL 2050 / AL 3050 AL 1050 P / AL 2050 P / AL 3050 P

Huomio: Lue ennen tuotteen käyttöä tämä käyttöohje huolellisesti läpi, ja säilytä se myöhempää tarvetta varten!

TURVALLISUUSOHJEET

1. Tarkasta tuote ennen sen jokaista käyttökertaa mahdollisten vaurioiden varalta. Älä koskaan käytä tuotetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun.

Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

1. Älä käytä tuotetta räjähdysalttiissa ympäristöissä, hengenvaara!
2. Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.
3. Älä koskaan katso suoraan valoon.
4. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.
5. Tämän valaisimen joustavaa ulkojohtoa ei voi vaihtaa; jos johto on vaurioitunut, valaisin on hävitettävä.
6. Säteilijän asennuksen ja huollon saa suorittaa vain alan ammattilainen.
7. Sähköasennuksia tehtäessä on ehdottomasti pidettävä kiinni turvamääräyksistä (Saksassa VDE 0100).
8. Liitännässä on käytettävä VDE-sertifioitua liitäntäjohtoa.
9. Säteilijä on maadoitettava asianmukaisesti (suojausluokan I kohdalla).
10. Jos liitäntärasia vaurioituu, se on jätettävä pätevän ammattilaisen vaihdettavaksi.
11. Kytke aina ennen asennusta jännitteensyöttö pois päältä (kuva 1). Varo sähköiskua.
12. Noudata suositeltuja asennuskorkeuksia (katso kohta Asennus).

Kuumia pintoja

Ei sovellu käytettäväksi ulkoisten himmentimien kanssa.

TEKNISET TIEDOT

Suojausluokka:

Kotelointiluokka (versiot ilman liiketunnistinta): IP 44

Kotelointiluokka (versiot liiketunnistimella): IP 44

Lämpötila-alue: -10 °C ... +40 °C

Tyyppi AL 1050 AL 2050 AL 3050 AL 1050 P AL 2050 P AL 3050 P
Liiketunnistin	Ei	Ei	Ei	Kyllä	Kyllä	Kyllä
Nimellisteho (W) 10 20 30 10 20 30
Virta	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Tehokerroin	0,5	0,5	0,9	0,5	0,5	0,9
Suojuksen koko (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Koko P x L x K (mm)	93 x 124	180 x 135 x	216 x 165 x	150 x 124 x	180 x 194 x	216 x 220 x
	101	111	136	107	117	136
Paino (g)	331	523,8	754	399,6	594,2	843
Heijastava enimmäispinta ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Tämä tuote soveltuu valaisutarkoituksiin sisä- ja ulkotiloissa.

Säteilijä täytyy asentaa alle 3 metrin korkeuteen. Suositeltava asennuskorkeus liikeilmaisimella varustetuille malleille on 1,8 ... 2,5 m.

Säteilijää ei saa käyttää muihin tarkoituksiin.

ASENNUS JA SÄHKÖVERKKOON LIITTÄMINEN

1. Kytke aina ennen asennusta jännitteensyöttö pois päältä (kuva 1).
2. Asennusasento: Säteilijä kiinnitetään edullisimmin seinäpidikkeen avulla.
3. Poista pidikesanka säteilijästä (kuva 2).
4. Merkitse kiinnityssangan (kuva 3) porausreikien paikat ja poraa reiät seinään (kuva 4). Kiinnitä sanka sopivilla ruuveilla seinään (kuva 5).
5. Ohjaa liitäntäjohto tiivisteellä varustetun kaapelitulpan lävitse (kuva 6.1).
6. Ohjaa 3 johdinta riviliittimeen ja ruuvaa kaikki kireälle (kuva 6.2). Huomaa merkinnät N = sininen kaapeli, maadoitusmerkki = vihreä / keltainen kaapeli, L = ruskea kaapeli.
7. Liitä riviliitin säteilijän kaapelin tuloon (kuva 6.3).
8. Työnnä kaapelitulppaa säteilijän suuntaan ja ruuvaa tämä kiinni kaapelin tuloon (kuva 6.4).
9. Kiinnitä säteilijä pidikesankaan.
10. Aseta lamppu toivottuun asentoon ja kiristä ruuvit (kuva 7).
11. Kytke jännitteensyöttö takaisin päälle (kuva 8).

TOIMINTAKUVAUS

(vain liikeilmaisimella varustetut mallit) (kuvat 9 + 10)

Tämä lamppu on varustettu infrapunatunnistimella. Se kytkeytyy automaattisesti päälle, kun tunnistin havaitsee liikettä ympäristössä. Älä kohdista liikeilmaisinta mahdollisuuksien mukaan uima-altaaseen, kuumanilman poistokanavaan, ilmastointilaitteeseen tai kohteisiin, jotka on altistettu huomattaville lämpötilanvaihteluille. Vältä kohdistamatta liikeilmaisinta puihin ja pusikoihin tai paikkoihin, jossa lemmikkieläimet viihtyvät.

Liikeilmaisinta voi kääntää vaakasuorassa oikealle ja vasemmalle sekä pystysuorassa ylös- ja alaspäin.

Huomaa säteilijän kiinnityksen yhteydessä, että liikeilmaisin reagoi herkimmin liikkeisiin, jotka läpäisevät sen tunnistuskentän poikittain ja vähiten liikkeisiin, jotka on suunnattu suoraan laitetta kohden.

LIIKETUNNISTIMEN SÄÄTÖ

Käännä asennettu säteilijä ylöspäin. Liiketunnistimen alaosaa ilmestyy kolme säädintä (kuva 9).

HERKKYYS (SENS, KESKIKOHTA): (kuva 10)

Herkkyys määrittelee tunnistimen maksimin tunnistusetäisyyden, milloin se kytketään päälle henkilön liikkeen havaitsemisen jälkeen

VALONSÄÄTÖ (LUKSI, OIKEALLA): (kuva 10)

Valonsäännön avulla määritetään, mistä kirkkaustasosta alkaen säteilijän tunnistin kytketään päälle. Asento (aurinkosymboli oikealla) näyttää, että tunnistin toimii päivällä ja yöllä, asennossa (kuusymboli - vasemmalla) tunnistin toimiin vain yöllä.

Odota säädön yhteydessä, että toivottu ympäristön valoisuus on saavutettu. Aseta aikatunnistin TIME minimiaikaan (10 s). Käännä valonsäädin kokonaan symbolin (kuu) kohdalle. Käännä säädintä hitaasti symbolin (aurinko) suuntaan, kunnes kunnes liike kytkee säteilijän päälle.

Säteilijä kytkeytyy päälle liikkeen tunnistuksen yhteydessä kirkkausasetuksista riippuen.

AJAN ASETUS (TIME, VASEN): (kuva 10)

Tämän säätimen avulla voit valita toivomasi kytkentääjan 10 sekunnin ja 4 minuutin väliltä sen jälkeen, kun viimeinen liike tunnistettiin. Kääntämällä TIME-ajastinta myötäpäivään aikaväli pitenee ja vastapäivään kääntämällä se lyhenee.

LIIKEILMAISIN: PASSIIVINEN INFRAPUNATUNNISTIN

Tunnistusalue jopa 12 m / jopa 180° (vaakasuorassa)

Ajan asetus: n. 10 sekunnista 4 minuuttiin.

TOIMITUKSEN SISÄLTÖ

LED-säteilijä, käyttöohje, ruuvit, vaarnat.

TARVIKKEET

Sopivat lisävarusteet löydät Internet-sivuiltamme osoitteesta www.brennenstuhl.com.

HUOLTO

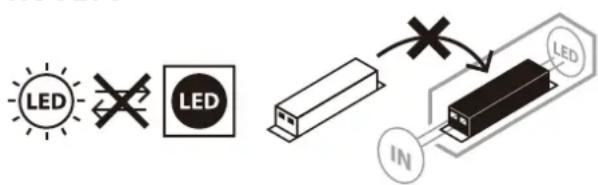

HUOMIO: LED-valaisin ei sisällä huollettavia osia. Tämän valon valonlähdettä ei voida vaihtaa; kun valonlähde on käyttöikänsä lopussa, koko valaisin on vaihdettava. Valoa ei saa avata.

PUHDISTUS

Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta.

Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla.

Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HÄVITTÄMINEN

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen.

Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

VALMISTAJA

Lisätietoja löydät kotisivultamme kohdasta Palvelu/usein kysytyt kysymykset osoitteessa www.brennenstuhl.com.
