Zīmols	Brennenstuhl
Modelis	AL 2050
Produkta veids	Āra LED prožektors
Nominālā jauda	20 W
Nominālais spriegums	220-240 V ~ 50/60 Hz
Nominālā strāva	0,16 A
Jaudas koeficients	0,5
Aizsardzības klase	IP44
Drošības klase	I (ar iezemējumu)
Izmēri (G x P x A)	180 x 135 x 111 mm
Svars	523,8 g
Darba temperatūra	-10 °C līdz +40 °C
Gaismas avots	Iebūvēta LED, nenoņemama
Gaismas krāsa	Balts (nav precizēta, tipiska 4000K)
Gaismas leņķis	120° (standarta pieņēmums)
LED kalpošanas laiks	Aptuveni 30 000 stundas (pieņēmums)
Ieteicamais montāžas augstums	1,8 m līdz 2,5 m (ar detektoru), < 3 m bez
Kustības detektors	Pēc izvēles (modelis AL 2050 P)
Barošanas kabelis	Nenoņemams, 3 vadi H05RN-F (pieņēmums)
Detektora aizsardzības klase	IP44 (ja ir)
Detektora darbības attālums	Līdz 12 m, 180° (horizontāli)
Apgaismojuma ilguma regulēšana	10 s līdz 4 min (modeļiem ar detektoru)
Spilgtuma sliekšņa regulēšana	Krēslas līdz dienai (modeļiem ar detektoru)
Korpusa materiāls	Spiedienliedēts alumīnijs (pieņēmums)
Tīrīšana	Sauss vai nedaudz mitrs audums, bez šķīdinātājiem
Remontējamība	Lietotājs nevar nomainīt nevienu detaļu
Iepakojuma saturs	Prožektors, skrūves, dībeļi, lietošanas instrukcija

Bieži uzdotie jautājumi - AL 2050 BRENNENSTUHL

Kā uzstādīt Brennenstuhl AL 2050 prožektoru?

Pirms uzstādīšanas atslēdziet elektrobarošanu. Piestipriniet sienas stiprinājumu ar piemērotām skrūvēm un dībeļiem. Izvediet kabeli cauri kabeļa ievadam, savienojiet vadus (zils N, zaļš/dzeltens zemējums, brūns L) spaiļu blokā, tad piestipriniet prožektoru uz tā stiprinājuma. Ievērojiet montāžas augstumu (mazāk par 3 m).

Vai AL 2050 prožektors ir ūdensizturīgs?

Jā, tam ir aizsardzības klase IP44, kas aizsargā pret ūdens šļakatām un cietiem piemaisījumiem > 1 mm. Tāpēc tas ir piemērots izmantošanai ārpus telpām.

Vai es varu regulēt gaismas intensitāti ar dimmeri?

Nē, prožektors nav piemērots lietošanai ar ārējiem dimmeriem. Tas jāpievieno tieši elektrotīklam.

Kā noregulēt kustības detektoru (P modeļi)?

Pagrieziet prožektoru uz augšu, lai piekļūtu trim regulatoriem: SENS (jutība), LUX (spilgtuma slieksnis) un TIME (ilgums). Regulējiet jutību no 1 līdz 10 m, spilgtumu no krēslas līdz dienai un ilgumu no 10 s līdz 4 min.

Ko darīt, ja detektors neieslēdzas?

Pārbaudiet, vai LUX slieksnis ir iestatīts atbilstoši apkārtējai gaismai. Ja pārāk gaišs, pagrieziet uz mēness simbolu. Pārliecinieties arī, ka jutība nav pārāk zema un detektors nav aizsegts.

Vai gaismas avotu var nomainīt?

Nē, LED ir iebūvētas un nav nomaināmas. Beidzot kalpošanas laiku, viss prožektors ir jāmaina.

Kā tīrīt prožektoru?

Vispirms atvienojiet prožektoru. Izmantojiet sausu vai nedaudz mitru drānu. Nekad neizmantojiet šķīdinātājus, abrazīvus līdzekļus vai augstspiediena tīrītājus.

Vai es varu izmantot šo prožektoru iekštelpās?

Jā, tas ir piemērots gan iekštelpām, gan ārpus tām. Ievērojiet drošības distances un neaizsedziet ventilāciju.

Ko darīt, ja barošanas kabelis ir bojāts?

Kabeli nevar nomainīt. Ja kabelis ir bojāts, prožektors jāizmet saskaņā ar vides prasībām.

Kā atbrīvoties no prožektora pēc kalpošanas laika?

Neizmetiet to sadzīves atkritumos. Nododiet to elektronisko atkritumu savākšanas punktā vai atgrieziet pie pārdevēja. Ievērojiet direktīvu 2012/19/EK.

LIETOŠANAS INSTRUKCIJA AL 2050 BRENNENSTUHL

Uzmanību: pirms izstrādājuma lietošanas uzmanīgi izlasiet un saglabājiet lietošanas pamācību!

DROŠĪBAS NORĀDĪJUMI

1. Ikreiz pirms lietošanas pārbaudiet, vai izstrādājumam nav nekādu bojājumu. Nekad nelietojiet izstrādājumu, ja konstatējat jebkādus bojājumus. Tādā gadījumā vērsieties pie kvalificēta elektrik a vai norādītajā ražotāja servisa adresē.

Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

1. Neizmantojiet izstrādājumu sprādzienbīstamā vidē, bīstami dzīvībai!
2. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas radītos riskus.
3. Nekad neskatieties tieši gaismā.
4. Saplīsušu aizsargkorpusu nevar aizstāt ar jaunu. Prožektors ir jāutilizē.
5. Luktura ārējo lokano vadu nevar nomainīt; ja tas ir bojāts, tad lukturis jānodod lūžnos.
6. Prožektora instalē šanu un apkopi veic kvalificēts specialists.
7. Elektroinstalāciju drīkst ierīkot, ja tiek ievēroti drošības noteikumi (Vācijā - VDE 0100).
8. Lai izveidotu pieslēgumu, jā lieto VDE sertificēts pievienojuma kabelis.
9. Prožektors pienācīgi jāsazemē (aizsardzības klasei l).
10. Ja pieslēguma kārba tiek sabojā ta, kvalificētam speciālistam tā jāaizstāj ar jaunu.
11. Pirms instalēšanas vienmēr izslēdziet barošanas spriegumu (1. att.). Uzmanību, elektrošoks.
12. levērojiet ieteicamo montāžas augstumu (skatiet sadaļu Montāža).

Karsta virsma

Nav piemērots ekspluatācijai ar ārējiem gaismas intensitātes regulatoriem.

TEHNISKIE PARAMETRI

Aizsardzī l:esalkba

Aizsardzības veids (modeli bez kustību sensora): IP 44

Aizsardzības veids (modeli ar kustību sensoru): IP 44

Temperatūras diapazons: -10^ līdz +40°C

Modelis AL 1050 AL 2050 AL 3050	AL 1050 P AL 2050 P AL 3050 P
Kustību sensors Nav Nav Nav Ir Ir Ir
Nominālā jauda (W) 10 20 30 10 20 30
Strāva	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Jaudas koeficients	0,5 0,5 0,9 0,5	0,5 0,9
Aizsargkorpusa izmēri (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Izmēri G x P x A (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Svars (g)	331	523,8	754	399,6	594,2	843
Maks. projicētais laukums ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Izstrādājums ir piemērots apgaismojuma nodrošināšanai iekštelpās un ārā.

Prožektors jäpiemontë augstumā, kas mazāks par 3 m. leteicamais montāžas augstums modeliem ar kustību sensoru - no 1,8 līdz 2,5 m.

Prožektoru nedrīkst izmantot citiem nolūkiem.

MONTĀŽA UN PIEVIENOJUMS PIE BAROŠANAS STRĀVAS

1. Pirms instalēšanas vienmēr izslēdziet barošanas spriegumu (1. att.).
2. Montāžas pozicija: ideālā variantā prožektors būtu jāpiestiprina ar sienas kronšteinu.
3. Nonemiet no prožektora turētāju (2. att.).
4. Atzīmējiet turētāja piestiprināšanai nepieciešamo urbumu pozīcijas (3. att.) un izurbiet sienā atbilstošos caurumus (4. att.). Ar piemērotām skrūvēm piestipriniet turētāju pie sienas (5. att.).
5. Izvelciet pievienojuma kabeli cauri noblivētajam kabela uzgalim (6.1. att.).
6. levietojiet 3 vadus apalajā spailē un pieskrūvējiet visus vadus (6.2. att.). Pievērsiet uzmanību marķējumiem: N = zilais kabelis, zemējuma simbols = zaļais / dzeltenais kabelis, L = brūnais kabelis.
7. levietojiet apalo spaili prožektora kabela ieejā (6.3. att.).
8. Bīdiet kabeļa uzgali prožektora virzienā un cieši pieskrūvējiet prožektora kabeļa ieejā (6.4. att.).
9. Piestipriniet prožektoru pie turētāja.
10. leregulējiet vēlamo lampas pozīciju un pievelciet ciešāk skrūves (7. att.).
11. leslēdziet barošanas spriegumu (8. att.).

DARBĪBAS APRAKSTS

(tikai variantiem ar kustību sensoru) (9. + 10. att.)

Lampa ir aprikota ar infrasarkano sensoru. Tā ieslēdzas automātiski, kad sensors apkārtnē ir uztvēris kustības. Centieties neverst kustību sensoru uz peldbaseinu, karstā gaisa nosūcēju izvadiem, kondicionēšanas iekārtām vai objektiem, kas pakļauti krasām temperatūras svārstībām. Izvairieties orientēt kustību sensoru uz kokiem un krūmiem vai vietām, kur varētu bieži uzturēties mājdzīvnieki.

Kustību sensoru var horizontāli pagriezt uz labo vai kreiso pusi.

Piestiprinot prožektoru, ņemiet vērā, ka kustību sensors visjutīgāk reaģē uz kustībām, kas šķērso sensora uztveres lauku, bet vismazāk sajūt kustības, kas taisnā virzienā tuvojas ierīcei.

KUSTIBU SENSORA IESTATIŠANA

Pagrieziet piemontēto prožektoru uz augšu. Kustību sensora apakšpusē klūst redzami trīs regulatori (9. att.).

JUTİGUMS (SENS, VIDÜ): (10. ATT.)

Jutīgums nosaka, no kāda maksimālā attāluma sāks darboties sensors, reaģējot uz cilvēka kustībām

GAISMAS IESTATI JUMS (LUX, LABAJA PUSE): (10. ATT.)

Gaismas iestatijums nosaka, no kādas gaišuma pakāpes sāks darboties prožektora sensors. Pozīcija (saules simbols - labajā pusē) norāda, ka sensors darbojas dienu un nakti, pozīcijā (mēness simbols - kreisajā pusē) sensors darbojas tikai nakti.

Lai iestatītu, nogaidiet, līdz apkārtnē iestājas vēlamā gaišuma pakāpe. Iestatiet laika sensoru TIME uz minimālo laiku (10 sek.). Grieziet gaismas iestatījuma regulatoru līdz pašam galam (mēness simbolam). Lēnām grieziet regulatoru simbola (saule) virzienā, līdz prožektors ieslēdzas, reağējot uz kustību.

Tagad prožektors ieslėgsies, tikai sākot no iestatītās gaišuma pakāpes, kad tiks uztvertas kustības.

LAIKA IESTATI ŠANA (TIME, KREISAJA PUSE): (10. ATT.)

Ar šo regulatoru jūs varat izvēlēties jebkādu ieslēgta stāvokļa ilgumu robežās no 10 sekundēm līdz 4 minūtēm pēc tam, kad ir uztverta pēdējā kustība. Griežot TIME regulatoru pulksteņrādītāju kustības virzienā, ilgums pieaug, bet pretējā virzienā - samazinās.

KUSTIBU SENSORS: PASIVS INFRASARKANAIS SENSORS

Apgaismojuma zona: līdz 12 m / līdz 180° (horizontāli) Laika iestatījums: no 10 sek. līdz 4 min.

PIEGÄDES KOMPLEKTS

Šviesadiodis prožektorius, lietošanas instrukcija, skrūves, iedzītni.

PIEDERUMI

Piemērotus piederumus jūs atradīsiet mūsu mājaslapā www.brennenstuhl.com.

APKOPE

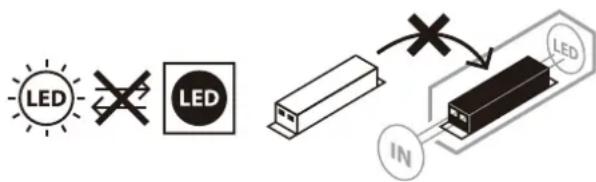

UZMANĪBU: LED lampa nesatur komponentus, kam nepieciešama apkope. Luktura gaismas avots nav nomaināms; kad gaismas avota kalpošanas laiks ir beidzies, jānomaina viss lukturis. Lukturi nedrīkst atvērt.

TİRİŞANA

Pirms tīrīšanas atvienojiet prožektoru no tīkla sprieguma. Nelietojiet šķīdinātājus, kodīgus tīrīšanas līdzekļus u. tml. Lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu drāniņu.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu! Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ES ATBILSTĪBAS DEKLARĀCIJA

ES atbilstības deklarācija glabājas pie ražotāja.

RAŽOTĀJS

Plašāku informāciju ieteicams iegūt sadalā „Service/FAQ’s” mūsu mājaslapā www.brennenstuhl.com.

brennenstuhl®
