NAUDOJIMO INSTRUKCIJA AL 2050 BRENNENSTUHL

Dèmesio: prieš naudodami gaminj, atidžiai perskaitykite šią naudojimo instrukciją ir ją saugokite!

SAUGOS NUORODOS

1. Kaskart prieš naudodami gamini, patikrinkite, ar jis nepažeistas. Niekada nenaudokite gaminio, jei aptikote kokių nors pažeidimų. Tokiu atveju kreipkitės į elektriką arba nurodytu gamintojo techninės priežiūros adresu.

Nesilaikant šio reikalavimo kyla pavojus gyvybei dėl elektros smūgio!

1. Nenaudokite gaminio sprogioje aplinkoje – pavojus gyvybei!
2. Neprileiskite vaikų prie prožektoriaus. Vaikai negali įvertinti dėl elektros srovės kylančio pavojaus.
3. Niekada nežiūrėkite tiesiai į šviesą.
4. Apgadinto apsauginio dangčio pakeisti negalima. Prožektorius turi būti utilizuojamas.
5. Išorinis lankstusis šio šviestuvo laidas yra nekeičiamas; jei laidas pažeistas, šviestuvas turi būti utilizuojamas.
6. Prožektoriaus instaliacijos ir techninės priežiū ros darbus privalo atlikti kvalifikuotas specialistas.
7. Elektros instaliacijos darbus leidžiama atlikti tik laikantis saugos taisyklių (Vokietijoje – VDE 0100).
8. Prijungimui reikia naudoti VDE sertifikuotą jungiamajj laidą.
9. Prožektorių būtina tinkamai jžeminti (esant I apsaugos klasei).
10. Jei apgadinama jungčių dėžutė, ją turi pakeisti kvalifikuotas specialistas.
11. Visuomet išjunkite maitinimo įtampą prieš vykdydami installacijos darbus (1 pav.). Dėmesio – elektros smūgis.
12. Laikykitės rekomenduojamo montavimo aukščio (žr. skyrių Montavimas).

Karštas paviršius

Netinka naudoti su išoriniais šviesos reguliatoriais.

TECHNINIAI DUOMENYS

Apsaugos klasė I :

Apsaugos laipsnis (versijos be judesio daviklio): IP 44

Apsaugos laipsnis (versijos su judesio davikliu): IP 44

Temperatūros diapazonas: nuo -10 °C iki +40 °C

						P 05
Judesio daviklis	Ne	Ne	Ne	Taip	Taip	Taip
Nominalioji galia (W)	10	20	30	10	20	30
Srovė	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Galios faktorius	0,5	0,5	0,9	0,5	0,5	0,9
Apsauginio dangčio matmenys (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Matmenys I x P x A (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Svoris (g)	331	523,8	754	399,6	594,2	843
Maks. projekcinis plotas ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Šis gaminys skirtas apšvietimo reikmėms viduje ir lauke.

Prožektorių reikia montuoti mažesniame aukštyje nei 3 m. Rekomenduojamas modelių su judesio detektoriumi aukštis – nuo 1,8 iki 2,5 m.

Prožektorių naudoti kitiems tikslams draudžiama.

MONTAVIMAS IR PRIJUNGIMAS PRIE MAITINIMO SROVÉS TINKLO

1. Visuomet išjunkite maitinimo įtampa prieš vykdydami instaliacijos darbus (1 pav.).
2. Montavimo padėtis: prožektorių idealiu atveju reikėtų tvirtinti sieniniu laikikliu.
3. Nuimkite laikančiają apkabą nuo prožektoriaus (2 pav.).
4. Pažymėkite gręžtinių skylių laikančiajai apkabai tvirtinti padėtį (3 pav.) ir išgręžkite atitinkamas skyles sienoje (4 pav.). Pritvirtinkite apkabą prie sienos tinkamais varžtais (5 pav.).
5. Nutieskite jungiamajj laidą pro sandariklj turinčias kabelio movas (6.1 pav.).
6. Ikiškite 3 gyslas i gnybtų bloką ir priveržkite (6.2 pav.). Atkreipkite dėmesį i ženklinimą: N = mėlynas kabelis, jžeminimo ženklas = žalias / geltonas kabelis, L = rudas kabelis.
7. Ikiškite gnybtų bloką i prožektoriaus kabelio jėjimą (6.3 pav.).
8. Užmaukite kabelio movą link prožektoriaus ir priveržkite ją prie prožektoriaus kabelio jėjimo (6.4 pav.).
9. Pritvirtinkite prožektorių prie laikančiosios apkabos.
10. Nustatykite pageidaujamą šviestuvo padėtį ir priveržkite varžtus (7 pav.).
11. Vél jjunkite maitinimo įtampą (8 pav.).

VEIKIMO APRAŠYMAS

(tik versijoms su judesio detektoriumi) (9 + 10 pav.)

Šis šviestuvas turi infraraudonujų spindulių jutiklį. Jis automatiškai įsijungia, kai jutiklis aplinkoje nustato judesius. Judesio detektoriaus geriau nenukreipkite į baseinus, karšto oro ištraukiklius, oro kondicionierius ar objektus, kuriuos veikia stiprūs temperatūros svyravimai. Venkite judesio detektorių nukreipti į medžius, krūmus ar vietas, kuriose gali būti naminių gyvūnų.

Judesio detektorių galima galima pasukti horizontaliai į dešinę ir kairę bei vertikaliai aukštyn ir žemyn.

Montuodami prožektorių atsižvelkite į tai, kad judesio detektorius jautriausiai reaguoja į judesius skersai aptikimo lauko ir mažiausiai jautrus yra judesiams tiesia kryptimi prietaiso link.

JUDESIO DETEKTORIAUS NUSTATYMAS

Pasukite sumontuotą prożektorių aukštyn. Apatinėje judesio detektoriaus dalyje yra trys reguliatoriai (9 pav.).

JAUTRUMAS (SENS, VIDURYJE): (10 pav.)

Pasirinkus jautrumą nustatoma, iš kokio maksimalaus atstumo atpažinęs žmogaus judesį jsijungs jutiklis.

ŠVIESOS NUSTATYMAS (LUX, DEŠINĖJEĐ: pav.)

Pasirinkus šviesos lygį nustatoma, kokiam šviesumui esant bus jjungiamas prožektoriaus jutiklis. Padėtis (saulės simbolis) rodo, kad jutiklis veikia dieną ir naktį, o padėtyje (mėnulio simbolis) jutiklis veikia tik naktį.

Norėdami nustatyti palaukite, kol bus pasiektas pageidaujamas aplinkos šviesumas.

Nustatykite laiko jutikliui TIME minimalų laiką (10 s). Pasukite šviesos nustatymo reguliatorių iki galo prie simbolio (mėnulis). Lėtai sukite reguliatorių simbolio (saulė) kryptimi tol, kol prožektorius įsijungs dėl judesio.

Dabar prožektorius įsijungs nuo nustatyto šviesumo, aptikęs judesį.

LAIKO NUSTATYMAS (TIME, KAIRÉ JEO: pav.)

Šiuo reguliatoriumi galite pasirinkti bet kokią jjungimo trukmę nuo maždaug 10 sekundžių iki 4 minučių po to, kai buvo užfiksuotas paskutinis judesys. TIME reguliatorių sukant pagal laikrodžio rodyklę trukmė didėja, o sukant prieš laikrodžio rodyklę – mažėja.

JUDESIO DETEKTORIUS: PASYVUSIS INFRARAUDONUJU SPINDULIU JUTIKLIS

Aptikimo diapazonas: iki 12 m / iki 180° kampu (horizontaliai)

Laiko nustatymas: maždaug. nuo 10 sekundžių iki 4 minučių.

TIEKIAMAS KOMPLEKTAS

LED prožektors, naudojimo instrukcija, varžtai, kaiščiai.

PRIEDAI

Tinkamus priedus rasite mūsų pagrindiniame puslapyje www.brennenstuhl.com.

TECHNINÉ PRIEŽIŪRA

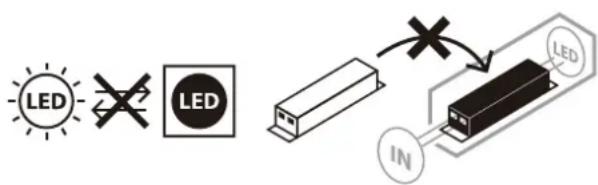

DĖMESIO: LED šviestuve néra komponentų, kuriems reikalinga techninė priežiūra. Šio šviestuvo šviesos šaltinis yra nekeičiamas; pasibaigus šviesos šaltinio naudojimo trukmei, turi būti pakeičiamas visas šviestuvas. Draudžiama atidaryti šviestuvą.

VALYMAS

Prieš valydami prožektorių, atjunkite jį nuo tinklo įtampos.

Nenaudokite tirpikliu, èsdinančių valymo priemonių ar pan.

Valydami naudokite tik sausą ar šiek tiek sudrėkintą šluostę.

ŠALINIMAS

Ekologiškai šalinkite elektros prietaisus!

Elektros prietaisus draudžiama šalinti su buitinėmis atliekomis!

Remiantis ES direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atlieku, naudotus elektros prietaisus privaloma surinkti atskirai ir atiduoti ekologiškai perdirbti.

Dėl nebenaudojamų prietaisų šalinimo galimybių teiraukitės savo savivaldybėje.

ES ATITIKTIES DEKLARACIJA

ES atitikties deklaraciją turi gamintojas.

GAMINTOJAS

Dėl išsamesnės informacijos rekomenduojame aptarnavimo / DUK sritįmūsų svetainėje www.brennenstuhl.com.
