AL 2050 - Világítás BRENNENSTUHL - Ingyenes használati útmutató

Márka	Brennenstuhl
Modell	AL 2050
Terméktípus	Kültéri LED reflektor
Névleges teljesítmény	20 W
Névleges feszültség	220-240 V ~ 50/60 Hz
Névleges áram	0,16 A
Teljesítménytényező	0,5
Védettségi fokozat	IP44
Védelmi osztály	I (földeléssel)
Méretek (sz x m x h)	180 x 135 x 111 mm
Tömeg	523,8 g
Üzemi hőmérséklet	-10 °C-tól +40 °C-ig
Fényforrás	Beépített, nem cserélhető LED
Fény színe	Fehér (nincs megadva, tipikusan 4000K)
Fényszórási szög	120° (szabványos becslés)
LED élettartama	Kb. 30 000 óra (becslés)
Ajánlott szerelési magasság	1,8 m-től 2,5 m-ig (érzékelővel), < 3 m (érzékelő nélkül)
Mozgásérzékelő	Opcionális (AL 2050 P modell)
Tápkábel	Nem cserélhető, 3 eres H05RN-F (becslés)
Érzékelő védettségi fokozata	IP44 (ha van)
Érzékelő hatótávolsága	Akár 12 m, 180° (vízszintes)
Világítási idő beállítása	10 s-tól 4 percig (érzékelős modelleknél)
Fényerősségi küszöb beállítása	Alkonyattól nappalig (érzékelős modelleknél)
Ház anyaga	Nyomásos öntött alumínium (becslés)
Tisztítás	Száraz vagy enyhén nedves ruhával, oldószer nélkül
Javíthatóság	Nincs felhasználó által cserélhető alkatrész
Csomag tartalma	Reflektor, csavarok, tiplik, használati utasítás

Gyakran ismételt kérdések - AL 2050 BRENNENSTUHL

Hogyan telepítsem a Brennenstuhl AL 2050 reflektort?

Telepítés előtt áramtalanítson. Rögzítse a fali tartót megfelelő csavarokkal és tiplikkel. Vezesse át a kábelt a kábelátvezetőn, csatlakoztassa a vezetékeket (kék N, zöld/sárga föld, barna L) a sorkapocsba, majd rögzítse a reflektort a tartón. Tartsa be a szerelési magasságot (3 m alatt).

Az AL 2050 reflektor vízálló?

Igen, IP44 védettségi fokozattal rendelkezik, ami véd a vízsugárzás és az 1 mm-nél nagyobb szilárd testek ellen. Ezért kültéri használatra alkalmas.

Használhatok fényerőszabályzót?

Nem, a reflektor nem alkalmas külső fényerőszabályzókkal való használatra. Közvetlenül a hálózatra kell csatlakoztatni.

Hogyan állítsam be a mozgásérzékelőt (P modellek)?

Fordítsa a reflektort felfelé a három szabályozó eléréséhez: SENS (érzékenység), LUX (fényerősségi küszöb) és TIME (időtartam). Állítsa be az érzékenységet 1-től 10 m-ig, a fényerősséget alkonyattól nappalig, az időtartamot 10 s-tól 4 percig.

Mi a teendő, ha az érzékelő nem kapcsol be?

Ellenőrizze, hogy a LUX küszöb a környezeti fényerősségre van-e állítva. Ha túl világos, fordítsa a hold felé. Győződjön meg arról is, hogy az érzékenység nem túl alacsony, és az érzékelő nincs elzárva.

A fényforrás cserélhető?

Nem, a LED-ek beépítettek és nem cserélhetők. Az élettartam végén a teljes reflektort ki kell cserélni.

Hogyan tisztítsam a reflektort?

Először húzza ki a reflektort. Használjon száraz vagy enyhén nedves ruhát. Soha ne használjon oldószereket, súrolószereket vagy nagynyomású tisztítókat.

Használhatom ezt a reflektort beltéren?

Igen, beltérre és kültérre egyaránt alkalmas. Ügyeljen a biztonsági távolságok betartására és a szellőzés biztosítására.

Mi a teendő, ha a tápkábel megsérül?

A kábel nem cserélhető. Ha a kábel megsérül, a reflektort a környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

Hogyan ártalmatlanítsam a reflektort az élettartama végén?

Ne dobja a háztartási hulladékba. Adja le elektronikai hulladékgyűjtő ponton vagy vigye vissza a kereskedőhöz. Tartsa be a 2012/19/EU irányelvet.

HASZNÁLATI ÚTMUTATÓ AL 2050 BRENNENSTUHL

Kezelési útmutató LED-es reflektor

AL 1050 / AL 2050 / AL 3050

AL 1050 P / AL 2050 P / AL 3050 P

Figyelmeztetés: A termék használata előtt figyelmesen olvassa el és őrizze meg ezt a kezelési útmutatót!

BIZTONSÁGI UTASÍTÁSOK

1. Minden használat előtt ellenőrizze a termék épségét. Soha ne használja a terméket, ha bármilyen sérülést észlel. Ilyen esetben forduljon egy villanyszerelőhöz vagy a gyártó által megadott szervizhez.

Ha nem veszi figyelembe, életveszélyes áramütésnek teheti ki magát!

1. Ne használja a terméket robbanásveszélyes környezetben - életveszély!
2. Tartsa távol a gyerekeket a lámpától. A gyermekek nem képesek az elektromos árammal járó veszélyeket felmérni.
3. Ne nézzen közvetlenül a lámpa fényébe.
4. A sérült védőburkolat nem cserélhető. A hibás lámpát megfelelő hulladékként kell kezelni.
5. A lámpa külső rugalmas kábele nem pótolható; ha a kábel sérült, akkor a lámpát le kell selejtíteni.
6. A reflektor szerelését és karbantartását képzett szakember kell végezze.
7. Az elektromos berendezések szerelését kizárólag a biztonsági előírások (Németországban: VDE 0100) betartásával szabad végezni.
8. A csatlakoztatáshoz VDE-tanúsítvánnyal rendelkező csatlakozóvezetéket kell használni.
9. A reflektort csak rendeltetésszerűen szabad használni (I védettségi osztály esetében).
10. Ha az elosztódoboz sérült, azt egy szakképzett személlyel kell kicseréltetni.
11. A felszerelés előtt kapcsolja le a feszültségellátást (1. ábra). Figyelem! Áramütés veszélye!
12. Tartsa be az ajánlott szerelési magasságokat (lásd a Szerelésnél).

Forró felület

Külső fényerőszabályzókkal való üzemeltetésre nem alkalmas.

MÜSZAKI ADATOK

Védettségi osztály:

Védelem fajtája (mozgásérzékelő nélküli kivitel): IP 44

Védelem fajtája (mozgásérzékelő nélküli kivitel): IP 44

Hőmérséklet-tartomány: -10°C bis +40°C

						P 05
Mozgásérzékelő	Nem	Nem	Nem	Igen	Igen	Igen
Névleges teljesítmény (W)	10	20	30	10	20	30
Áram	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Teljesítménytényező	0,5	0,5	0,9	0,5	0,5	0,9
Védőburkolat mérete (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Méretek L x B x H (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Tömeg (g)	331	523,8	754	399,6	594,2	843
Max. fényszórási felület (m2)	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Ez a termék beltéri és kültéri világításra alkalmas.

A reflektort maximum 3 m magasságba lehet felszerelni. A mozgásérzékelős modellek javasolt szerelési magassága 1,8–2,5 m.

A reflektort tilos más célra felhasználni.

SZERELÉS ÉS CSATLAKOZTATÁS AZ ÁRAMELLÁTÁSRA

1. A felszerelés előtt kapcsolja le a feszültségellátást (1. ábra).
2. Szerelési helyzet: ideális esetben a reflektort fali tartóval erősítik fel.
3. Vegye le a reflektor tartókengyelét (2. ábra).
4. Jelölje be a tartókengyelen lévő furatok helyzetét (3. ábra), majd fúrja be a szükséges lyukakat a falba (4. ábra). Erre alkalmas csavarokkal erősítse fel a kengyelt a falra (5. ábra).
5. A csatlakozóvezetéket vezesse át a tömítéssel ellátott kábelhüvelyen (6.1 ábra).
6. Vezesse be a 3 drótot a kapocsba, majd húzza meg szorosra a csavarokat (6.2 ábra). Ügyeljen a jelölésekre: N = kék kábel, földelés jel= zöld/sárga kábel, L = barna kábel.
7. Nyomja bele a kapcsot a reflektor kábelbemenetébe (6.3 ábra).
8. Nyomja a kábelhüvelyt a reflektor felé és csavarozza be szorosan (6.4 ábra).
9. Erősítse fel a reflektort a tartókengyelre.
10. Állítsa be a lámpa kívánt helyzetét, majd húzza meg a csavart (7. ábra).
11. Kapcsolja vissza a feszültségellátást (8. ábra).

A MÜKÖDÉS LEÍRÁSA

(csak mozgásérzékelős változatok esetén) (9. és 10. ábra)

A lámpa infravörös érzékelővel van ellátva. Ha az érzékelő a környezetében mozgást észlel, a lámpa bekapcsol. A mozgásérzékelőt lehetőleg ne irányítsa úszómedencék, fűtésszellőzők, klímaberendezések vagy olyan objektumok felé, amelyek erős hőmérséklet-ingadozásnak vannak kitéve. A mozgásérzékelőt ne irányozza fákra vagy bokrokra, illetve olyan helyekre, ahol háziállatok tartózkodhatnak.

A mozgásérzékelő vízszintesen jobbra és balra, valamint függőlegesen felfelé és lefelé iselfordítható.

A reflektor elhelyezésénél ügyeljen rá, hogy a mozgásérzékelő a legérzékenyebben az olyan mozgásokra reagál, amelyek az érzékelési tartományán keresztben haladnak át, és azokra reagál a legkevésbé érzékenyen, amelyeknél a mozgás a készülék felé irányul.

A MOZGÁSÉRZÉKELŐ BEÁLLÍTÁSA

A felszerelt reflektort hajtsa felfelé. A mozgásérzékelő alsó felén három szabályozó található (9. ábra).

ÉRZÉKENYSÉG (SENS, KÖZÉPEN): (10. ábra)

Az érzékenység határozza meg, hogy mi az az érzékelőtől mért maximális távolság, ahol a készülék emberi mozgásra bekapcsol.

VILÁGOSSÁG (LUX, JOBBRA): (10. ábra)

A világosság határozza meg, hogy a reflektor érzékelője milyen mértékű környezeti fénynél kapcsoljon be. A jobb oldali helyzet (Nap szimbólum) esetén az érzékelő éjjel és nappal is üzemel, a bal oldali helyzete (Hold szimbólum) állítva pedig csak éjszaka.

A beállításhoz várja meg, míg a környezet világossága a beállítani kívántat eléri. Az időérzékelőt TIME állítsa be a minimális értékre (10 mp). A világosság szabályzóját forgassa teljesen balra, a Hold szimbóllumhoz. A szabályzót ezután lassan forgassa el jobbra (a Nap szimbóllum felé) egészen addig, amíg a reflektor mozgásra be nem kapcsol.

A reflektor ekkor a beállított világosságtól mozgás érzékelése esetén bekapcsol.

IDÕBEÁLLÍTÁS (TIME, BALRA): (10. ábra)

Ezzel a szabályozóval az utolsó érzékelt mozgást követő bekapcsolási időt kb. 10 mp és 4 perc közötti időre állíthatja be. A TIME szabályozó óramutató járásával egyező irányú elforgatásával az időtartam nő, az ellentétes irányú elforgatásával pedig csökken.

MOZGÁSÉRZÉKELŐ: PASSZÍV INFRAVÖRÖS ÉRZÉKELŐ

Érzékelési tartomány: max. 12 m/180° (vízszintesen).

Időbeállítás: kb. 10 mp és 4 perc között.

GYÁRICSOMAG

LED-es reflektor, kezelési útmutató., csavarok, tiplik.

TARTOZÉK

Megfelelő kiegészítőket a www.brennenstuhl.com weboldalunkon talál.

KARBANTARTÁS

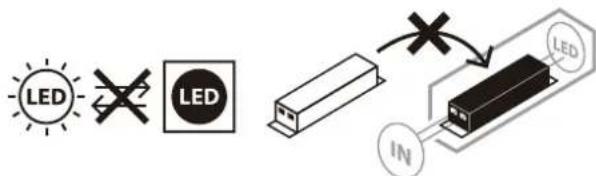

FIGYELEM: A LED lámpa alkotó részei teljesen karbantartás-mentesek. A lámpa fényforrása nem cserélhető; ha a fényforrás élettartama lejárt, akkor a teljes lámpatestet ki kell cserélni. Ne nyissa ki a lámpát!

TISZTÍTÁS

Tisztítás előtt áramtalanítsa a lámpát!

Ne használjon oldószereket, maró határú tisztítószereket, vagy ehhez hasonlókat.

A tisztításhoz csak egy száraz vagy enyhén nyirkos ruhát használjon.

ÁRTALMATLANÍTÁS

Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani! Elektromos készülékeket tilos a háztartási szemétbe dobni

Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készülékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra.

A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazgatásnál.

EK MEGFELELŐSÉGI NYILATKOZAT

Az EU-megfelelőségi nyilatkozat a gyártónál található.

GYÁRTÓ

A további információkért javasoljuk, használja a szervíz/Gyakori kérdések felületet a honlapunkon. www.brennenstuhl.com.
