MANUAL DE UTILIZADOR SRL456LS SAMSUNG

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

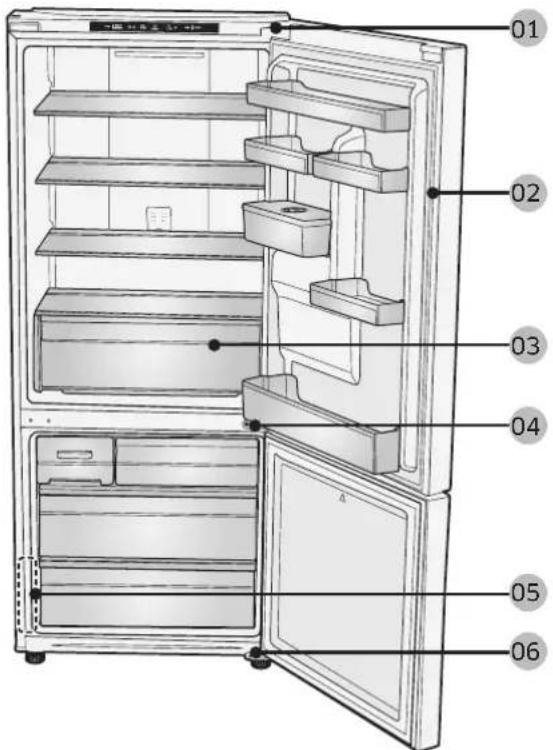

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

Substituição da pega

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

1. Depois de desapertar e remover os dois parafusos com a chave sextavada, desmonte a pega.

BARRA/PEGA FÁCIL

1. Remova a tampa do parafuso.
2. Depois de desapertar e remover os dois parafusos com a chave sextavada, desmonte a pega.

ATENÇÃO

• Tenha cuidado para não riscar.
• Ao desmontar, certifique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa.
• Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

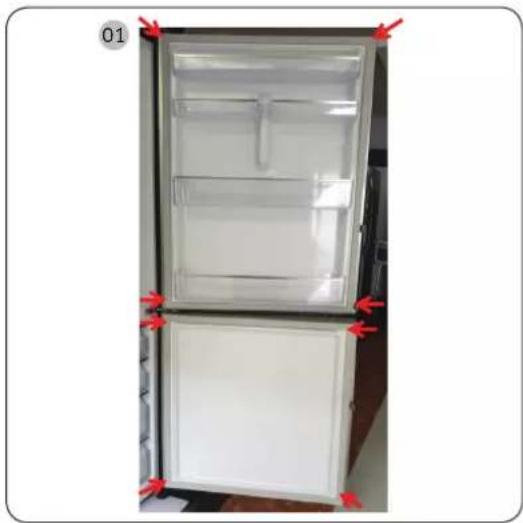

Remoção do vedante

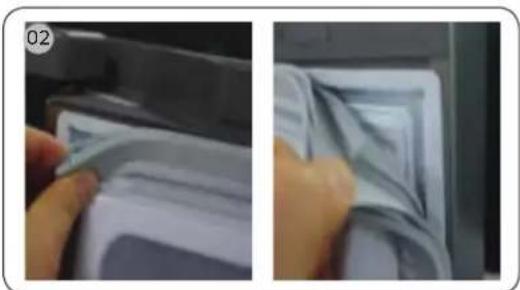

Abra a porta e remova o vedante da porta.

Anexe um novo vedante à porta do frigorífico.

Certifique-se de que não existe folga entre o novo vedante e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

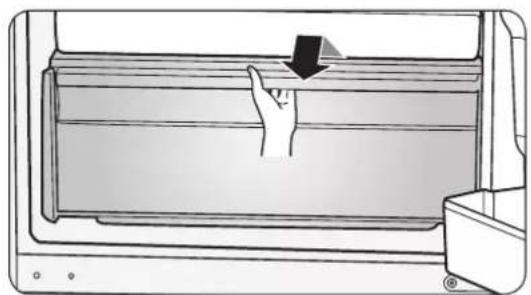

Remoção da gaveta

Puxe as gavetas completamente para fora e levante-as ligeiramente para as retirar.

- Se as gavetas ficarem presas na porta, levante a gaveta para a remover após ter removido as prateleiras.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Português

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave Allen (5 mm)

Inversão da porta

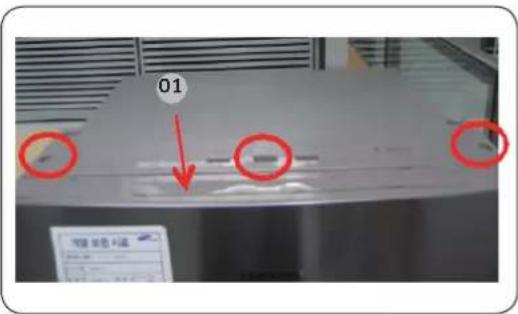

Dobradiça superior

01 200

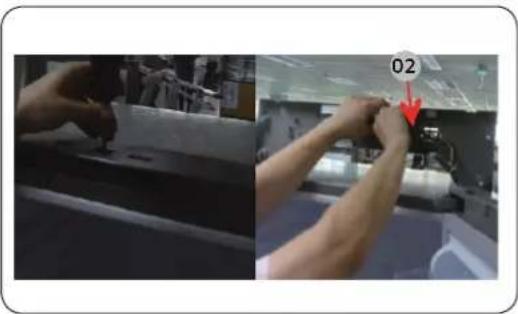

1. Remova a tampa dos fios acima da porta com uma chave de fendas.

2. Remova os 3 parafusos na tampa da dobradiça com a chave de fendas (+) e desligue o fio.

Português

03 03

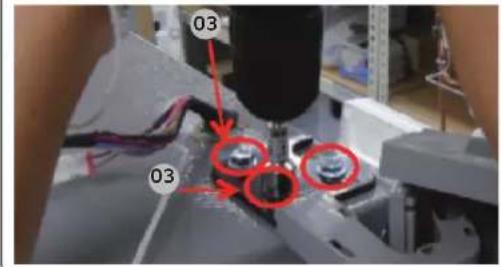

1. Remova os 3 parafusos sextavados que fixam a dobradiça na parte superior do frigorífico com a chave de caixa de 10 mm.

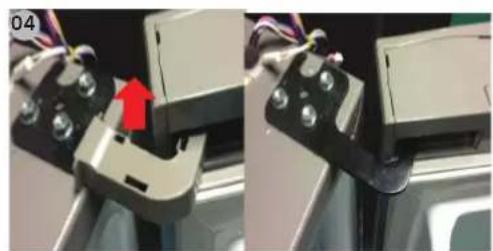

2. Remova a dobradiça e a tampa dos fios.

ATENÇÃO

• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Tem de ser efetuado por mais de 2 pessoas.

• Monte a dobradiça central acima da porta do frigorífico.

• Aperte 1 parafuso na dobradiça com a chave de fendas (+).
• Aperte os 2 parafusos sextavados com a chave sextavada.

ATENÇÃO

• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.
• Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia.

Português

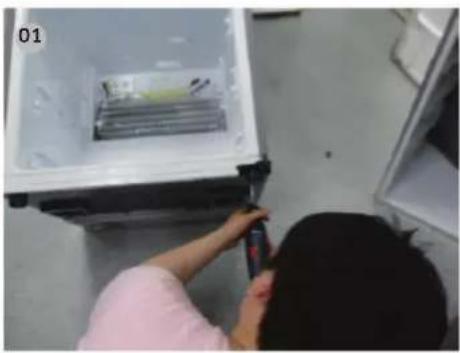

Dobradiça inferior

1. Pouse o produto (consulte a imagem).

ATENÇÃO

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danificada.
• Tem de ser efetuado por mais de 2 pessoas.
• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.
• Remova os 3 parafusos sextavados que fixam a dobradiça com a chave de caixa de 8 mm ou com a chave de fendas (+).
• Remova a dobradiça inferior.
• Depois de substituir as dobradiças superior, central e/ou inferior, volte a montar seguindo os passos pela ordem inversa da desmontagem.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.
