NÁVOD NA OBSLUHU SRL456LS SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.

- Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.

1. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.

- Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatel'ov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékol'vek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovatela spoločnosti Samsung, nebude spadať pod záručné krytie.

⚠️ POZOR

• Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, kedže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

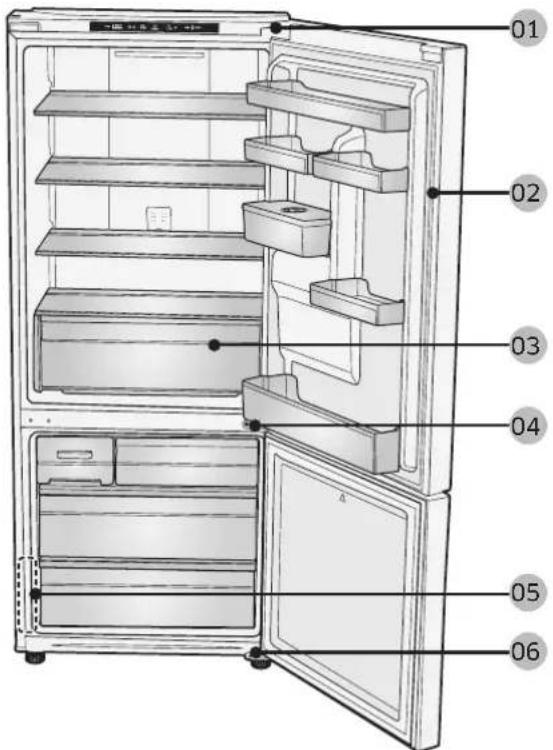

Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie
03 Zásuvka 04 Stredný pánt
05 Štítok s čiarovým kódom 06 Spodný pánt

Slovenčina

Výmena rukoväte

POZOR

• Pri výmene růčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok
• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.
• Pri upevňovaní rúčok skrutky silno utiahnite.
• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené.

Potrebné nástroje (nedodávajú sa)

Krížový skrutkovač Plochý skrutkovač

Demontáž rúčok

01

1. Odskrutkovaním a odstránením dvoch nastavovacích skrutiek šesthranným klúčom demontujte rúčku.

LIŠTOVÁ/JEDNODUCHÁ RÚČKA

1. Odskrutkujte kryciu skrutku
2. Odskrutkovaním a odstránením dvoch nastavovacích skrutiek šesthranným klúčom demontujte rúčku.

POZOR

• Dajte pozor, aby nedošlo k poškriabaniu.
• Ak vykonávate montáž v opačnom poradí, pred demontážou sa uistite, že je zariadenie vypnuté.
• Novú rúčku namontujte v opačnom poradí demontáže.

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

Dbajte na to, aby medzi novým tesnením a dverami nezostal žiadny priestor.

Slovenčina

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.

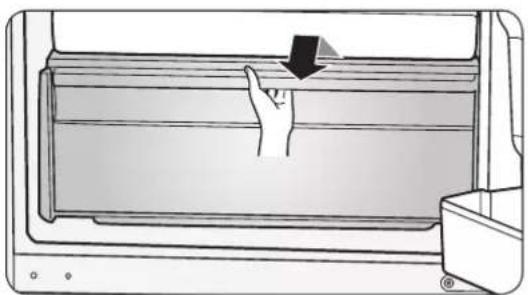

Demontáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži.

Výmena pántu

Pred výmenou pántu je najprv potrebné demontovať dvierka.

POZOR

- Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.

- Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

- Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zverit do rúk odborným technikom.

- Ak pánt demontujete bez podržania dvierok, môže sa stat, že spadnú a spôsobia vám zranenie.

- Presvedčte sa, že je valček dôsledne upevnený k pántu.

- Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.

- Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ludí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Slovenčina

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač 11 mm klúč

10 mm nástrčkový klúč Imbusový klúč (5 mm)

Zmena smeru otvárania dvierok

Horný pánt

01 200

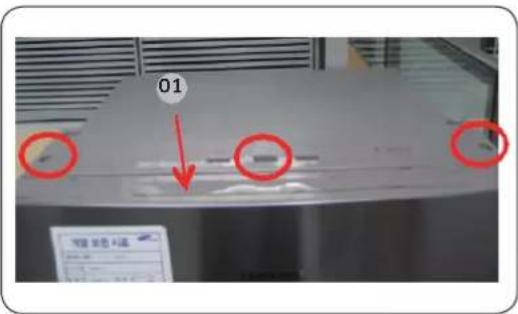

1. Pomocou skrutkovača s plochou hlavou demontujte kryt kabeláže.

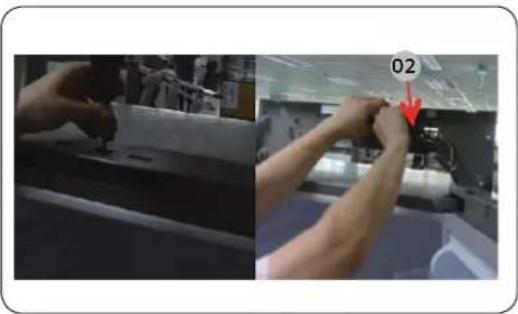

1. Odskrutkujte 3 skrutky krytu pántu pomocou krížového skrutkovača a odpojte kábel.

Slovenčina

03 03

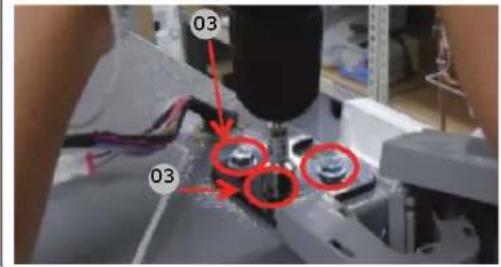

1. Odskrutkujte 3 šesthranné skrutky, ktoré pridržiavajú pánt k hornej časti chladničky. Použite na to 10 mm nástrčkový klůč.

2. Vyberte krytu pántu a kabeláže a vyberte pánt.

POZOR

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.

• Je potrebná spolupráca viac než dvoch l'udí.

• Namontujte stredný pánt dverí chladničky nahor.

• Zaskrutkujte 1 skrutku a pánt pomocou krížového skrutkovača.
• Zaskrutkujte 2 skrutky so šesthrannou hlavou šesthranným klúčom.

⚠️ POZOR

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.
• Je potrebná spolupráca viac než dvoch ludí. Jedna osoba musí uchopit dvere, aby sa zabránilo pádu dverí.

Slovenčina

Spodný pánt

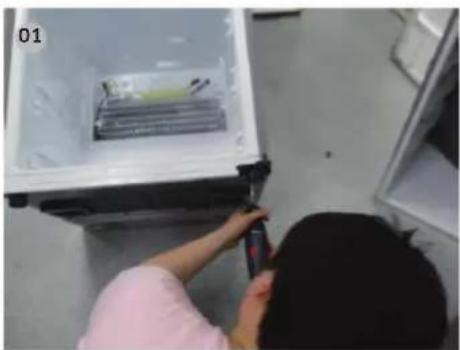

1. Položte zariadenie (pozri obrázok).

POZOR

• Musí sa použit podložka, aby ste chránili zadnú časť zariadenia pred poškodením.
• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.

• Odskrutkujte 3 skrutky so šesthrannou hlavou upevňujúce pánt pomocou 8 mm nástrčkového klúča alebo pomocou krížového skrutkovača.

• Demontujte spodný pánt.

• Opätovná montáž po výmene horného, stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

• Odskrutkujte 3 skrutky so šesthrannou hlavou upevňujúce pánt pomocou 8 mm nástrčkového klúča alebo pomocou krížového skrutkovača.

• Demontujte spodný pánt.
• Opátovná montáz po výmene horného, stredného a/alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
