NÁVOD K OBSLUZE SRL456LS SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

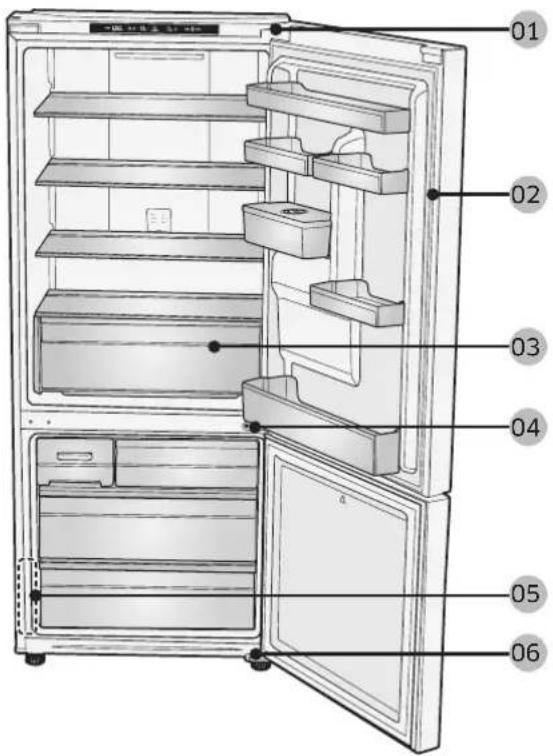

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Střední závěs
05 Štítek s čárovým kódem 06 Dolní závěs

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

01

1. Rukojeť rozeberete vyšroubováním a vyjmutím dvou šroubů pomocí šestihranného klíče.

TYČOVÁ/POHODLNÁ RUKOJEŤ

1. Sundejte krytku šroubu
2. Rukojeť rozeberete vyšroubováním a vyjmutím dvou šroubů pomocí šestihranného klíče.

UPOZORNĚNÍ

• Dávejte pozor, aby nedošlo k poškrábání.
• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí.
• Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáží, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

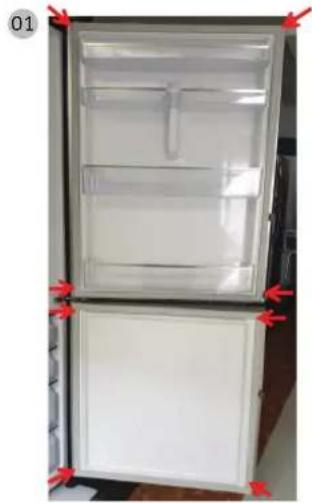

Otevřete dveře a sejměte těsnění ze dveří.

Nasadte nové těsnění na dveře chladničky.

Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

⚠️ UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Vytažení zásuvky

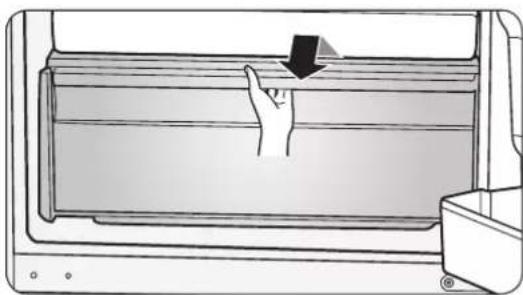

Zásuvky zcela vytáhněte a poté je mírně zvedněte.

- Pokud se zásuvky zaseknou ve dvířkách, vytáhněte je tak, že nejprve vytáhnete police a poté zásuvky zvednete.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠️ UPOZORNĚNÍ

• Při demontáži dveří budte velmi opatrní, protože dveře jsou těžké.
• Pred výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte sítový kabel.

Čeština

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm

Nástrčkový klíč 10 mm Inbusový klíč (5 mm)

Změna směru otevírání dveří

Horní závěs

01 智能巡检

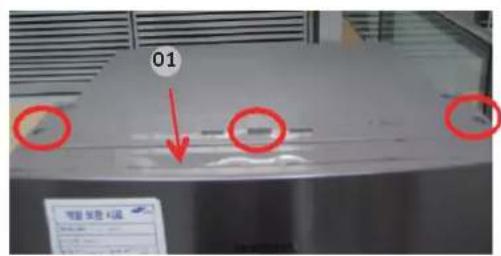

1. Pomocí plochého šroubováku odstraňte kryt vodičů dveří.

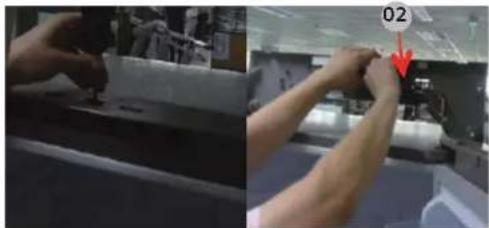

1. Pomocí šroubováku (+) odšroubujte 3 kryty závěsu a odpojte vodič.

Čeština

03 03

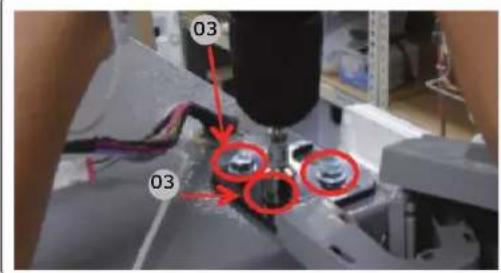

1. Pomocí nástrčkového klíče 10mm demontujte 3 šestihranné šrouby, které přidržují závěs na vrchu chladničky.

2. Vyjměte kryt vodičů závěsu a demontujte závěs.

⚠️ UPOZORNĚNÍ

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Je nutné pracovat ve více než 2 osobách.

• Sestavte prostřední závěs dveří směrem nahoru.

• Pomocí šroubováku (+) připevněte 1 šroub u každého závěsu.
• Pomocí šestihranného klíče přišroubujte 2 šestihranné šrouby.

⚠ UPOZORNĚNÍ

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.
• Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu.

Čeština

Dolní závěs

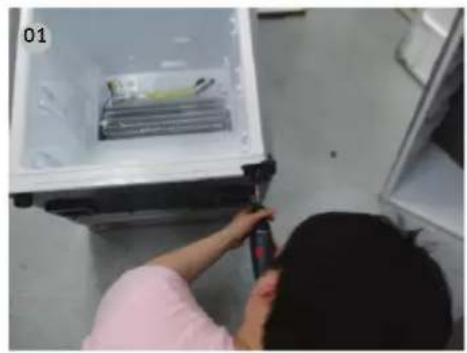

1. Výrobek položte (podle obrázku).

⚠️ UPOZORNĚNÍ

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.
• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Pomocí nástrčkového klíče 8 mm nebo šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.

• Odstraňte dolní závěs.

• Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština
