BRUGSANVISNING SRL456LS SAMSUNG

Phillips- skruvmejsel

Spärmejsel

Ta loss handtagen

01

Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel

1. Ta bort kabeln till dörren med en skruvmejsel.

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÆRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

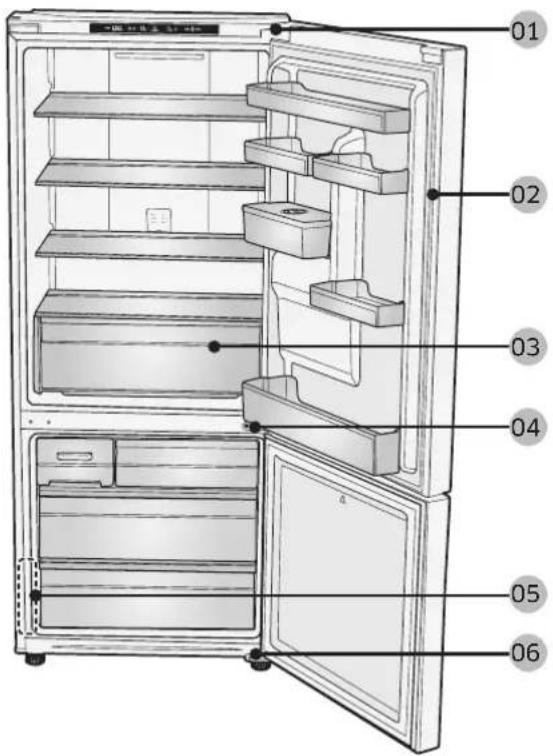

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 ∅verste hængsel: 02 Pakning
03 Skuffe 04 Midterste hængsel
05 Stregkodeetiket 06 Nederste hængsel

Dansk

Udskiftning af håndtag

FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.
• Skru skruerne godt fast, när du fastgør håndtaget.
• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Phillips- skruetrækker

Skruetrækker med lige kærv

Sådan afmonteres håndtagene

01

1. Skru løs, og fjern de to sæt skruer med en unbrakonøgle. Afmonter håndtaget.

STANG/FORSIGTIG BEHANDLING

1. Fjern dækselskrue
2. Skru løs, og fjern de to sæt skruer med en unbrakonøgle. Afmonter håndtaget.

FORSIGTIG

• Pas på, at du ikke laver ridser
- Når du afmontere, skal du sikre dig, at enheden er slukket. ∅nsker du at montere, følg instruktionerne i omvendt rækkefølge.
4. Montér det nye håndtag i omvendt rækkefølge af afmonteringen.

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

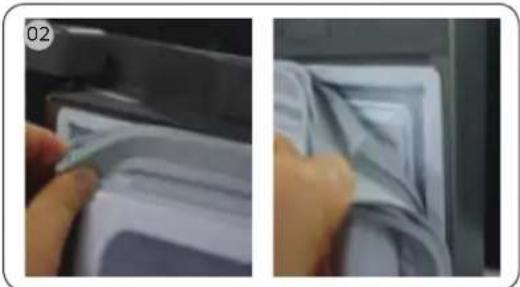

Sådan fjernes pakningen

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren.

Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Dansk

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

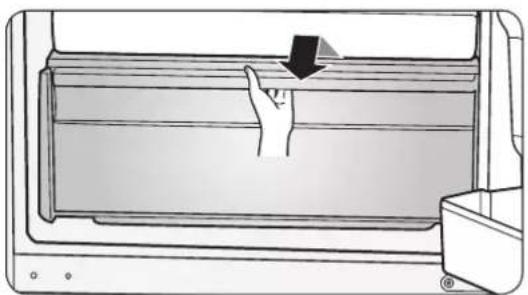

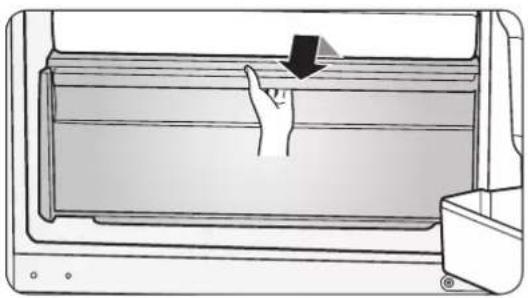

Sådan fjernes skuffen

Træk skufferne helt ud, og løft dem en anelse op for at fjerne dem.

- Hvis skufferne sidder fast i døren, så fjern skufferne ved at løfte dem op, når du har fjernet hylderne.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, när du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Dansk

Krævede værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige kærv

10 mm topnøgle Unbrakonøgle (5 mm)

11 mm skruenøgle

Vending af døren

∅verste hængsel:

01 ▼ ▼ ▼

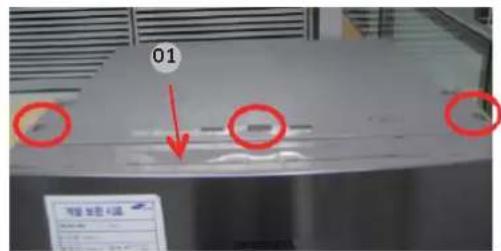

1. Fjern ledningsdækslet over døren med en skruetrækker med lige kærv.

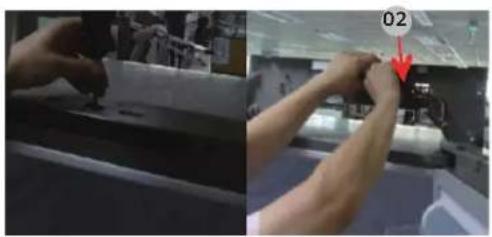

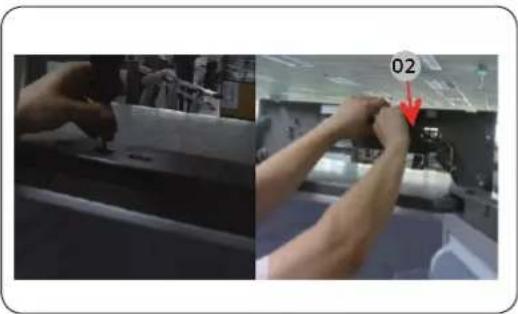

2. Fjern de 3 skruer i hængslets dæksel med (+) skruetrækkeren og kobl ledningen fra.

Dansk

03 03

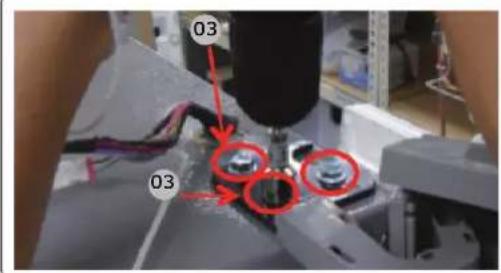

1. Fjern de 3 sekskantede bolte, som fastholder hængslet øverst i køleskabet med en 10 mm topnøgle.

2. Tag hængslets dæksel og ledningsdækslet ud, og fjern hængslet

⚠️ FORSIGTIG

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

• Dette arbejde skal udføres af mere end 2 personer.

• Monter det midterste hængsel på døren. Se instruktioner for øverste hængsel.

• Spænd 1 skrue fast i hængslet med skruetrækker.
• Fastspænd de 2 sekskantede bolte med en unbrakonøgle.

⚠️ FORSIGTIG

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.
• Dette arbejde skal udføres af mere end 2 personer. En person skal holde døren, så den ikke falder ned.

Dansk

Nederste hængsel

1. Læg produktet ned (Se billede).

⚠️ FORSIGTIG

• Det er nødvendigt at lægge en pude under for at beskytte bagsiden af produktet mod skader.
• Dette arbejde skal udføres af mere end 2 personer.

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

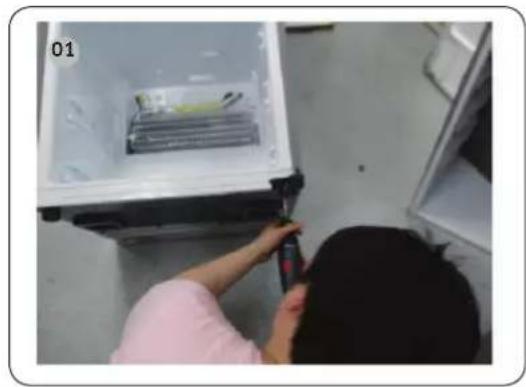

• Fjern de 3 sekskantede bolte, som holder hængslet, med en 8 mm topnøgle eller brug en (+) skruetrækker.

• Fjern nederste hængsel.

• For at montere igen, følg instruktionerne i omvendt rækkefølge for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel.

! FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

Dansk

Brukerhåndbok

Slik fjerner du håndtakene

01

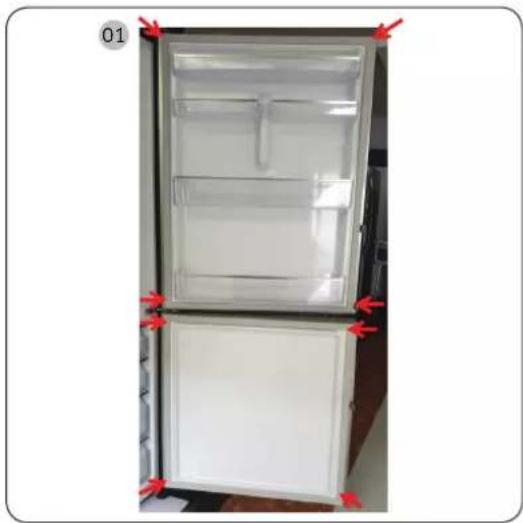

Slik fjerner du pakningen
