GEBRUIKSAANWIJZING SRL456LS SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

1. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

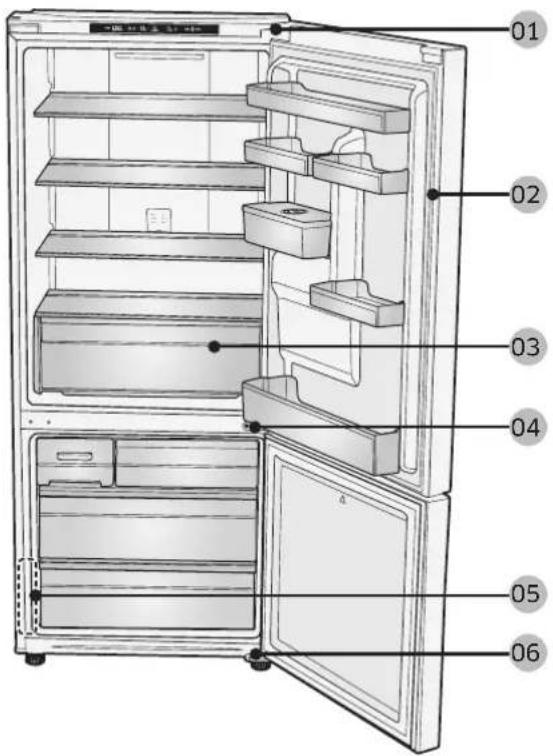

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 02 03 04 05 06

01 Bovenste scharnier 02 Pakking
03 Lade 04 Middenscharnier
05 Etiket met streepjescode 06 Onderste scharnier

Nederlands

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier

Platte schroevendraaier

De handgrepen verwijderen

01

1. De handgreep wordt gedemonteerd door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel.

BALK/EASY HANDGREEP

1. Verwijder dopschroef
2. De handgreep wordt gedemonteerd door het losschroeven en verwijderen van twee stelschroeven met de zeskantsleutel.

LET OP

• Kijk uit dat u geen krassen aanbrengt.

• Zorg tijdens het demonteren dat de unit is uitgeschakeld als u in de omgekeerde volgorde wilt monteren.

• Monteer de nieuwe handgreep in omgekeerde volgorde van het demonteren.

Nederlands

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

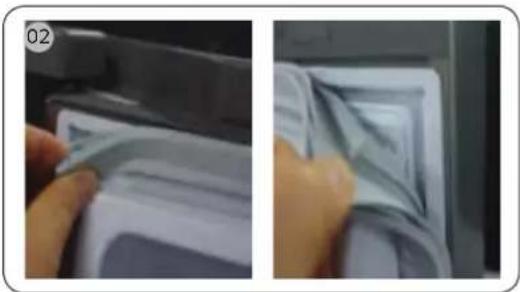

De pakking verwijderen

Open de deur en verwijder de pakking van de deur.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur.

Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Nederlands

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

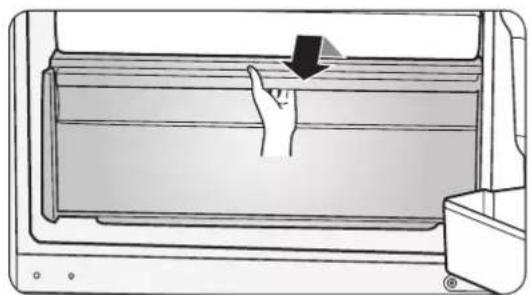

De lade verwijderen

Trek de laden volledig naar buiten en til ze vervolgens een stukje op om ze te verwijderen.

- Als de laden bij de deur blijven steken, verwijdert u de lade door deze omhoog te tillen nadat u de glasplaten hebt verwijderd.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

⚠ WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Nederlands

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm

dopsleutel van 10 mm Inbussleutel (5 mm)

De deur omkeren

Bovenste scharnier

01 200

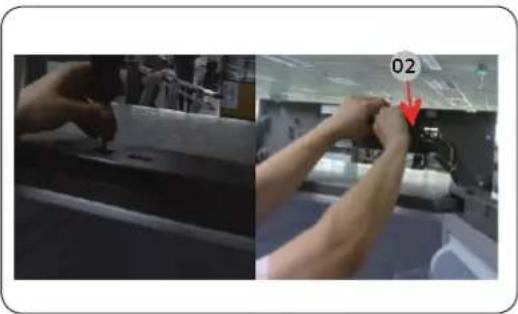

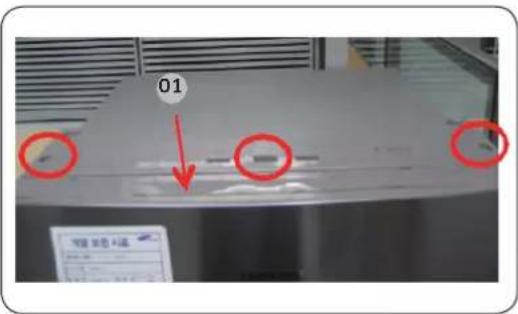

1. Verwijder het draadafdekpaneel met een platte schroevendraaier.

2. Verwijder schroef 3 van het paneelscharnier met de (+)-schroevendraaier en koppel de draad los.

Nederlands

03 03

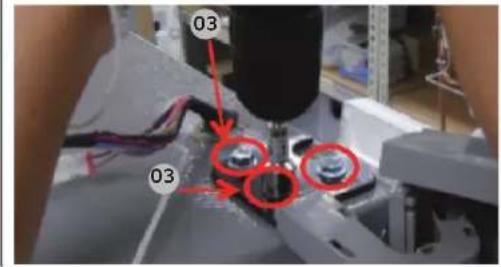

1. Verwijder de 3 zeskantbouten die de scharnier bovenop de koelkast vasthouden met de 10mm zeskantsleutel.

2. Haal de draad van de afdekscharnier uit en verwijder de scharnier.

LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.

• U moet dit met meer dan 2 personen uitvoeren.

• Monteer de middelste scharnier aan de bovenste koelkast deur.

• Zet schroef 1 vast aan de scharnier met de (+)-schroevendraaier.
• Zet de 2 zeskantschroeven vast met de zeskantschroevendraaier.

LET OP

• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.
• U moet dit met meer dan 2 personen uitvoeren. Eén persoon houdt de deur vast om te voorkomen dat de deur valt.

Nederlands

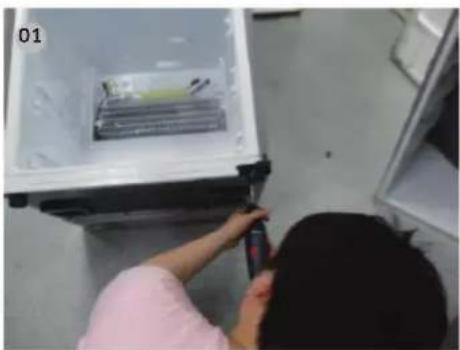

Onderste scharnier

1. Leg het product neer (raadpleeg de afbeelding).

LET OP

• Om de achterkant van het product tegen beschadiging te beschermen, moet een doek eronder worden neergelegd.
• U moet dit met meer dan 2 personen uitvoeren.
• Zorg dat u de voedingskabel uittrekt voordat u bovenstaande handeling uitvoert.
• Verwijder de 3 zeskantbouten die de scharnier vasthouden, met de 8 mm copsleutel of gebruik de (+)-schroevendraaier.
• Verwijder onderste scharnier.
• Monteer in omgekeerde volgorde van het demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.
