HASZNÁLATI ÚTMUTATÓ SRL456LS SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠️ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

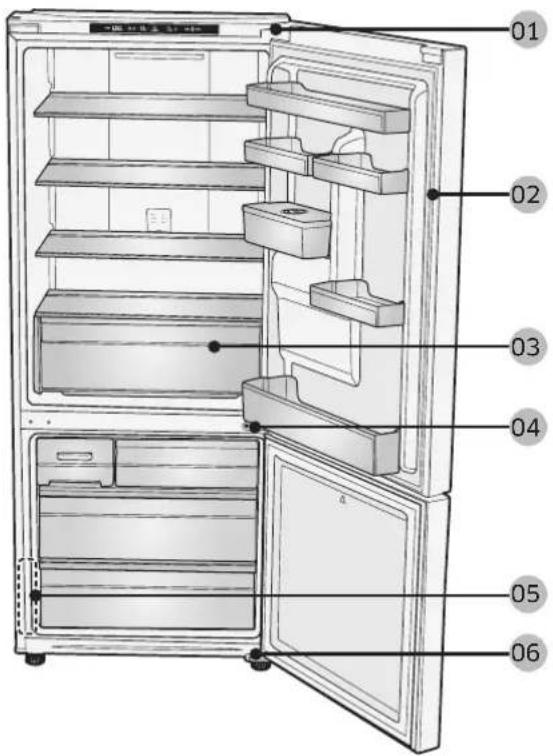

01 02 03 04 05 06

01 Felső zsanér 02 Tömítés
03 Fiók 04 Középső zsanér
05 Vonalkódos címke 06 Alsó zsanér

Magyar

Fogantyúcsere

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
  • A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

01

1. Hajtsa ki imbuszkulccsal, majd távolítsa el a két rögzítőcsavart, ezután pedig vegye le a fogantyút.

KÖNNYEN KEZELHETŐ FOGANTYÚ

1. Szerelje ki a fedősapkát.
2. Hajtsa ki imbuszkulccsal, majd távolítsa el a két rögzítőcsavart, ezután pedig vegye le a fogantyút.

VIGYÁZAT!

• Ügyeljen, nehogy megkarcolódjon a hütőszekrény.
• Szereléskor legyen a készülék kikapcsolva. Felszereléskor kövesse a lépéseket ellenkező sorrendben.
• Az új fogantyú a régi eltávolításához képest fordított sorrendben szerelhető fel.

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

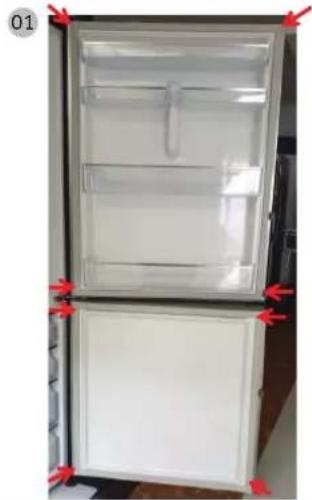

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára.

Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

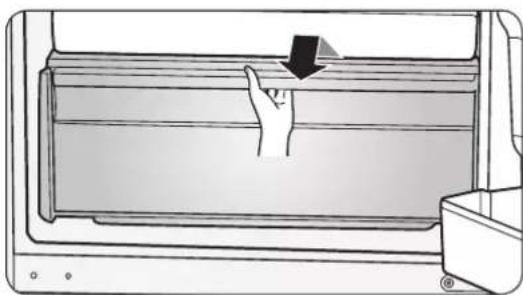

Húzza ki teljesen, majd enyhén emelje meg a fiókokat az eltávolításukhoz.

- Ha a fiók beszorul az ajtónál, előbb távolítsa el a polcot, majd emelje meg a fiókot az eltávolításához.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

⚠ VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhoz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

! FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Magyar

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 11 mm-es csavarkulcs

10 mm-es dugókulcs Imbuszkulcs (5 mm)

Az ajtók megfordítása

Felső zsanér

01 200

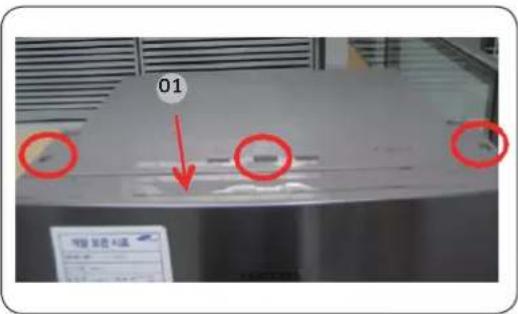

1. Szerelje le lapos csavarhúzó segítségével az ajtó feletti vezetékburkolatot.

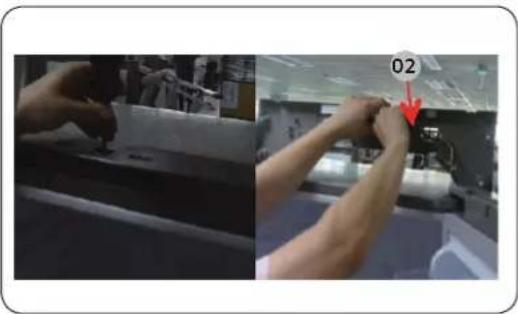

2. Távolítsa el a zsanér burkolatának 3 csavarját a csillagfejű (+) csavarhúzóval, majd válassza le a vezetékcsatlakozót.

Magyar

03 03

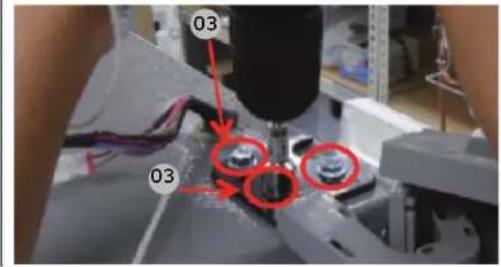

1. A 10 mm-es dugókulcs segítségével távolítsa el a hűtő tetején lévő zsanért tartó 3 hatlapfejű csavart.

2. Vegye le a zsanérból és a vezeték burkolatát, majd távolítsa el a zsanért.

VIGYÁZAT!

• A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.
  • A müvelet több mint 2 föt igényel.

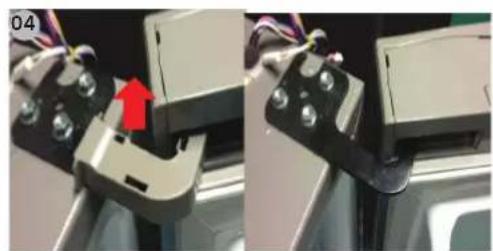

• Szerelje fel a középső zsanért az ajtó fölé.

• Szerelje be a zsanér 1 csavarját csillagfejű (+) csavarhúzóval.
• Szerelje be a 2 hatlapfejű csavart az imbuszkulccsal.

⚠ VIGYÁZAT!

• A fenti müvelet elvégzése előtt feltétlenül húzza ki a tápkábelt.
• A művelet több mint 2 főt igényel. Az egyik személy tartsa meg az ajtót, hogy nehogy leessen.

Magyar

Alsó zsanér

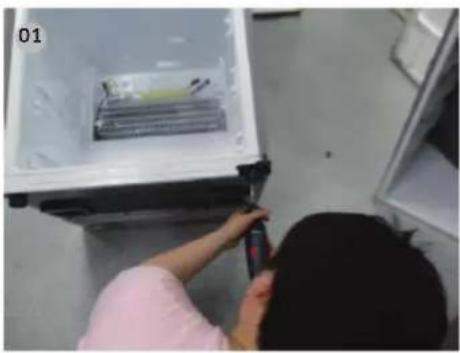

1. Fektesse le padlóra a készüléket (lásd a képet).

⚠ VIGYÁZAT!

• Helyezzen puha védőréteget a talajra, hogy a készülék hátulja ne sérülhessen meg.
  • A müvelet több mint 2 főt igényel.

• A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

• Távolítsa el a zsanért rögzítő 3 hatlapfejű csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.

• Távolítsa el az alsó zsanért.

• A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el.

• Távolítsa el a zsanért rögzítő 3 hatlapfejű csavart 8 mm-es dugókulcs segítségével vagy csillagfejű (+) csavarhúzóval.

• Távolítsa el az alsó zsanért.
• A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el.

⚠ VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
