NAVODILA ZA UPORABO SRL456LS SAMSUNG

Lai iznemtu atvilktni

Priročnik za uporabniško servisiranje

1. Na spletni strani http://samsung.com lahko preverite, kje lahko kupite nadomestne dele.
2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.

- Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.

1. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.

- Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje.

Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.
• Pri popravilih uporabljajte zaščitne rokavice.

Slovenščina

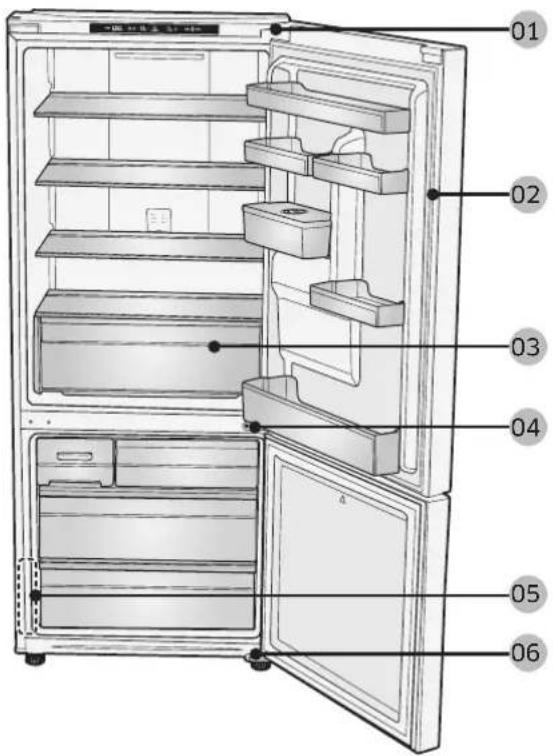

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 02 03 04 05 06

01 Zgornji tečaj 02 Tesnilo
03 Predal 04 Srednji tečaj
05 Nalepka s črtno kodo 06 Spodnji tečaj

Slovenščina

Zamenjava ročaja

PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.
• Ročaja trdno pritisnite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.
• Pri nameščanju ročaja čvrsto privijte vijake.
• Pred uporabo izdelka preverite, ali je ročaj čvrsto pritrjen.

Potrebni pripomočki (niso priloženi)

Phillipsov izvijač Ploščati izvijač

Odstranjevanje ročajev

01

1. Z odvijanjem in odstranjevanjem dveh nastavljenih vijakov s šestkotnim ključem razstavite ročaj.

PALICA/LAHEK ROČAJ

1. Odstranite vijak pokrovčka.
2. Z odvijanjem in odstranjevanjem dveh nastavljenih vijakov s šestkotnim ključem razstavite ročaj.

PREVIDNO

Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

Odstranjevanje tesnila

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

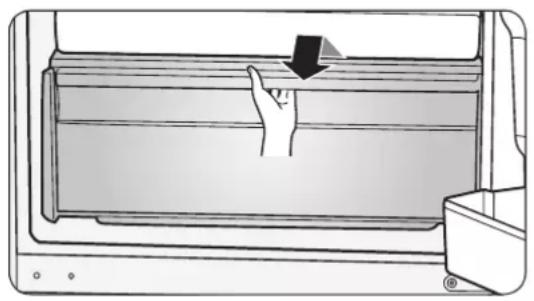

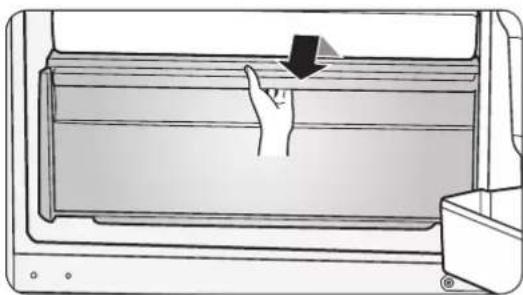

Odstranjevanje predala

Predale do konca izvlecite in jih nato rahlo privzdignite, da jih odstranite.

- Če se predali zataknejo v vratih, jih odstranite z dvigom po odstranitvi polic.

Ponovna namestitev predala

Predale ponovno namestite, tako da sledite korakom odstranjevanja v obratnem vrstnem redu.

Zamenjava tečaja

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.
• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.
• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
• Prepričajte se, da je gred čvrsto pritrjena na tečaju.
• Prepričajte se, da je tečaj čvrsto pritrjen na omarico.
• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.

OPOZORILO

• Če želite hladilnik magniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izključite napajalni kabel.

Slovenščina

Potrebni pripomočki (niso priloženi)

Križni izvijač Ploščati izvijač Ključ (11 mm)

Nasadni ključ (10 mm) Imbus ključ (5 mm)

Obračanje vrat

Zgornji tečaj

01 → → →

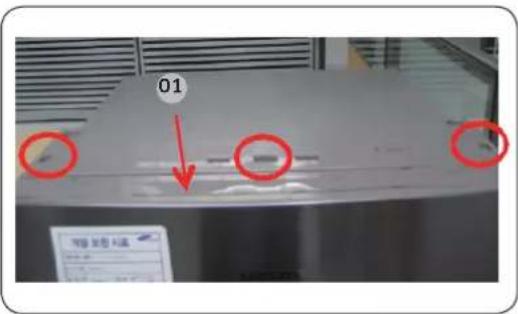

1. S ploščatim izvijačem odstranite zaščitni pokrov za žico.

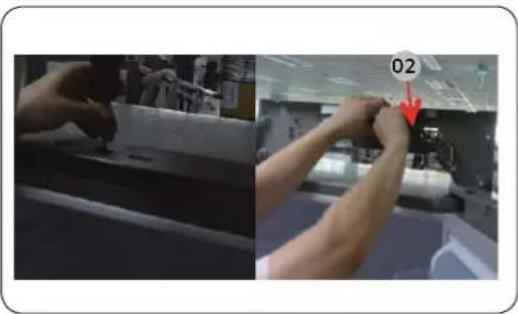

2. Odstranite vijak 3 ea pokrova tečaja s (+) izvijačem in odklopite žico.

Slovenščina

03 03

• Pred opravljanjem zgornje operacije odklopite napajalni kabel.
  • To delo naj opravljata več kot 2 osebi.

• Sestavite srednji tečaj od vrat hladilnika navzgor.

• Pritrdite vijak 1 ea tečaja s (+) izvijačem.

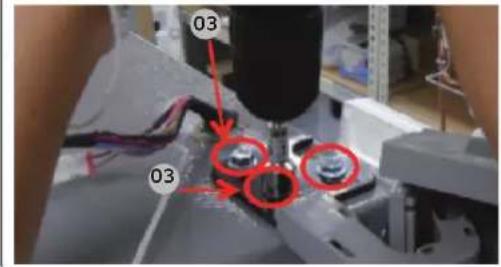

• Pritrdite 2 šestroba vijaka s šestkotnim ključem.

PREVIDNO

• Pred opravljanjem zgornje operacije odklopite napajalni kabel.
• To delo naj opravljata več kot 2 osebi. Ena oseba naj prime vrata, da prepreči njihov padec.

Slovenščina

Spodnji tečaj

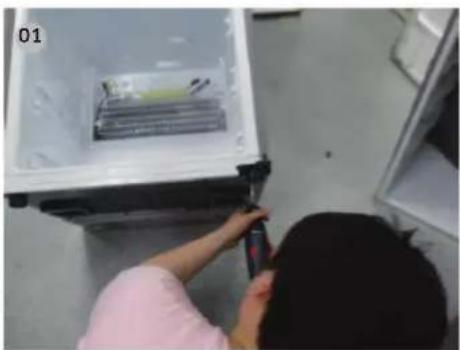

1. Odložite izdelek (glejte sliko).

PREVIDNO

• Podložite podlogo, da zaščitite zadnji del izdelka pred poškodbami.
  • To delo naj opravljata več kot 2 osebi.

• Pred opravljanjem zgornje operacije odklopite napajalni kabel.

• Odstranite 3 šestrobe vijake, ki držijo tečaj, z 8-mm nasadnim ključem ali z uporabo (+) izvijača.

• Odstranite spodnji tečaj.
• Ko zamenjate zgornji, srednji in/ali spodnji tečaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.
