INSTRUKCJA OBSŁUGI SRL456LS SAMSUNG

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

⚠️ PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnic się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

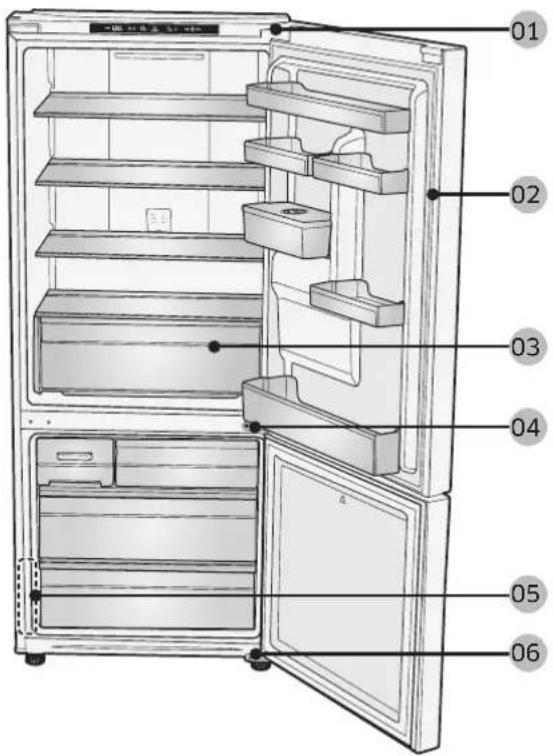

01 Zawias górny 02 Uszczelka
03 Szuflada 04 Zawias środkowy
05 Etykieta z kodem kreskowym 06 Zawias dolny

Polski

Wymiana uchwytu

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
• Montując uchwyt, mocno dokręć wkręty.
• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy

Wkrętak płaski

Demontaż uchwytów

01

1. Zdemontuj uchwyt po odkręcenu i wyjęciu dwóch zestawów wkrętów kluczem imbusowym.

PRET / UCHWYT PROSTY

1. Zdejmij zaślepkę otworu wkrętu.
2. Zdemontuj uchwyt po odkręcenu i wyjęciu dwóch zestawów wkrętów kluczem imbusowym.

PRZESTROGA

• Uważaj, aby nie porysować powierzchni.
• Podczas demontażu upewnij się, że urządzenie jest wyłączone. Podczas montażu wykonaj czynności w odwrotnej kolejności.
• Zamontuj nowy uchwyt, wykonując czynności w odwrotnej kolejności.

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

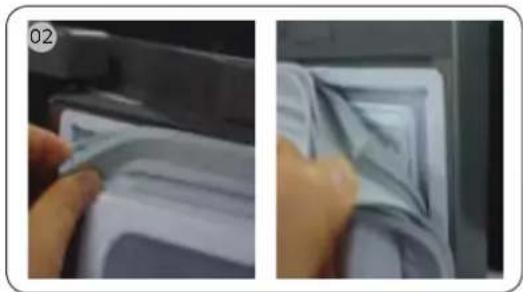

Zdejmowanie uszczelki

Otwórz drzwi i zdejmij uszczelkę.

Przymocuj nową uszczelkę do drzwi lodówki.

Upewnij się, że pomiędzy nową uszczelką i drzwiami nie ma szczeliny.

Polski

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

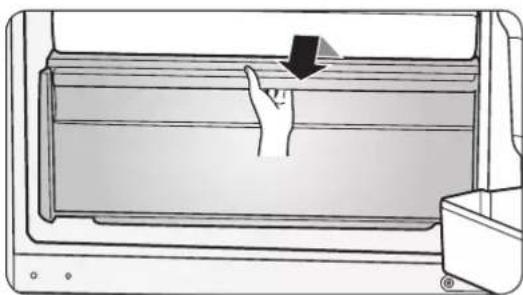

Wyjmowanie szuflady

Wysuń szuflady do samego końca i lekko unieś w celu ich wyjęcia.

- Jeżeli szuflady zablokują się z powodu drzwi, wyjmij je poprzez uniesienie ich po uprzednim zdjęciu półek.

Ponowny montaż szuflad

Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyc lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Polski

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm

Klucz nasadowy 10 mm Klucz imbusowy (5 mm)

Zmiana kierunku otwierania drzwi

Zawias górny

01 200

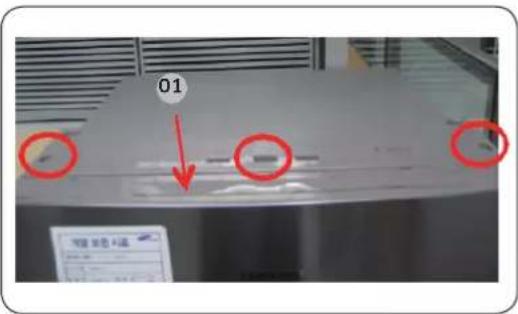

1. Odkręć ośłonę przewodów drzwi przy użyciu płaskiego wkrętaka.

1. Odkręć 3 wkręty osłony zawiasu za pomocą śrubokręta (+) i odłącz przewód.

Polski

03 03

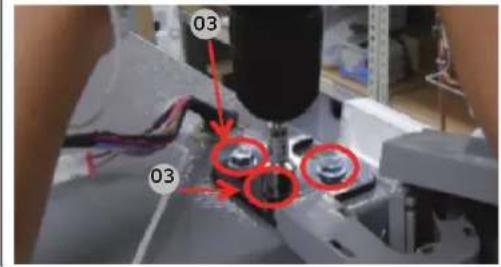

1. Wykręć 3 śruby z łbem sześciokątnym mocujące zawias w górnej części lodówki, używając klucza nasadowego 10 mm.

2. Zdejmij ośtonę przewodów i zawiasu i wyjmij zawias.

PRZESTROGA

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

• Czynności muszą wykonywać co najmniej 2 osoby.

• Zamontuj zawias środkowy nad drzwiami lodówki.

• Wkręć 1 wkręt zawiasu za pomocą śrubokręta (+).
• Wkręć 2 śruby imbusowe za pomocą klucza imbusowego.

⚠️ PRZESTROGA

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.
• Czynności muszą wykonywać co najmniej 2 osoby. Jedna osoba trzyma drzwi, aby zapobiec ich upadkowi.

Polski

Zawias dolny

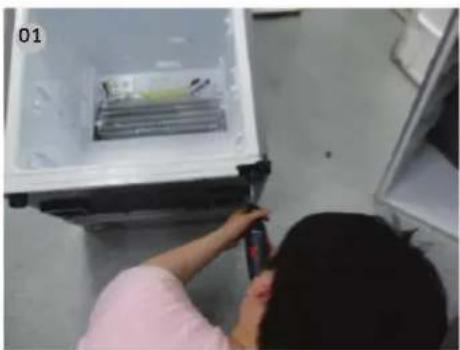

1. Położ urządzenie (patrz zdjęcie).

PRZESTROGA

• Podłóż miękki materiał pod spód, aby uniknąć uszkodzenia tylnej części urządzenia.
• Czynności muszą wykonywać co najmniej 2 osoby.

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

• Odkręć 3 śruby z łbem sześciokątnym mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

• Zdejmij zawias dolny.

• Zamocuj ponownie, wykonując instrukcję demontażu w odwrotnej kolejności po wymianie zawiasu górnego, środkowego i (lub) dolnego.

PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej ostony.

Polski
