NAUDOJIMO INSTRUKCIJA SRL456LS SAMSUNG

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÈMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

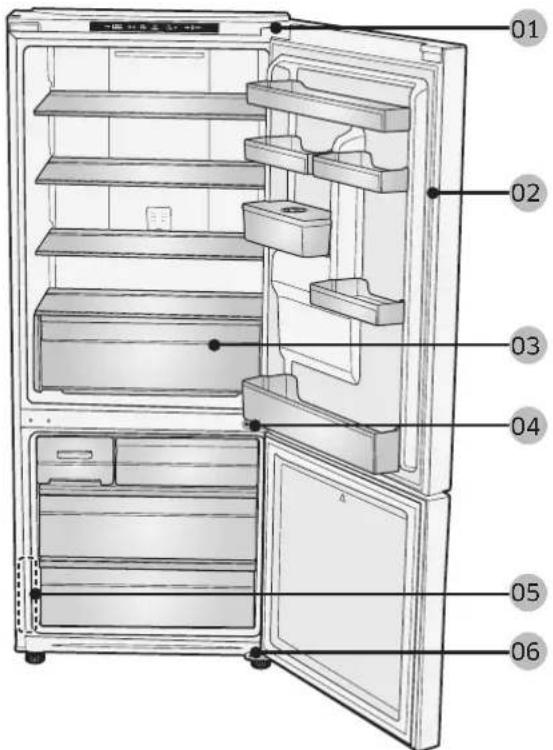

01 Viršutinis lankstas 02 Tarpinė
03 Stalčius 04 Vidurinis lankstas
05 Brūkšninio kodo etiketė 06 Apatinis lankstas

Lietuvių kalba

Rankenos keitimas

DÊMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
• Tvirtindami rankeną gerai priveržkite varžtus.
• Prieš naudodami gamini patikrinkite, ar rankena laikosi tvirtai.

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo

Plokščiasis atsuktuvas

Kaip nuimti rankenas?

01

1. Atsukdami ir ištraukdami šešiakampiu veržliarakčiu du varžtus nuimkite rankena.

STRYPAS / PAPRASTA RANKENA

1. Nuimkite varžto dangtelj
2. Atsukdami ir ištraukdami šešiakampiu veržliarakčiu du varžtus nuimkite rankeną.

DÈMESIO

• Saugokitės, kad nesubraižytumėte.
- Išmontuodami jsitikinkite, kad jrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka.
4. Montuodami nauja rankeną, atlikite nurodytus veiksmus atvirkštine tvarka.

Lietuvių kalba

Tarpinês keitimas

DÉMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju galī atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Atidarykite dureles ir nuimkite nuo jų tarpinę.

Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujo tarpiklio ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DÊMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas į bėgeli.

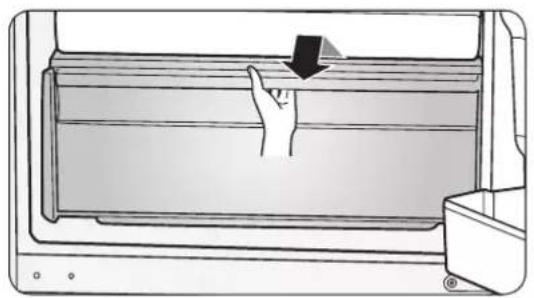

Kaip išimti stalčių

Ištraukite stalčius iki galo ir švelniai kilstelėkite, kad juos išimtumėte.

- Jei stalčius įstrigo durelėse, išimkite lentynas, tuomet pakeldami išimkite stalčių.

Kaip įstatyti stalčius

Istatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÈMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Jsitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Lietuvių kalba

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis

10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis

(5 mm)

Durelių atidarymo krypties pakeitimas

Viršutinis lankstas

01 等功区

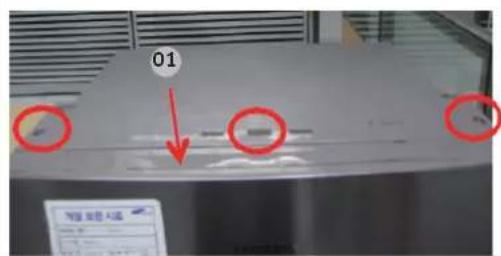

1. Plokščiu atsuktuvu nuimkite durelių laido dangtelį.

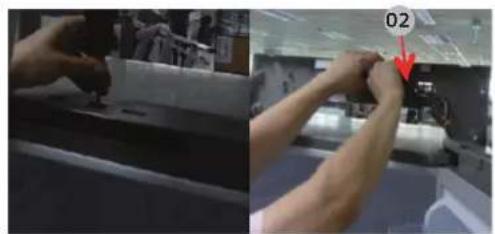

1. Išsukite varžta 3 iš lanksto dangtelio naudodami (+) atsuktuvą ir atjunkite laidą.

Lietuvių kalba

03 03

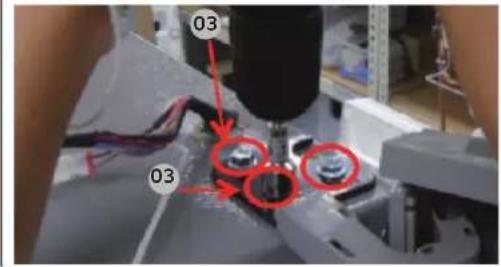

1. 10 mm kištukiniu veržliarakčiu išsukite 3 šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje.

2. Ištraukite lanksto dangtelio laidą ir nuimkite lankstą.

DÈMESIO

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

• Dirbti turi daugiau kaip 2 žmonės.

• Sumontuokite vidurinį lankstą šaldytuvo durelių viršuje.

• Prisukite varžtą 1 ant lanksto (+) atsuktuvu.
• Prisukite 2 šešiakampius varžtus šešiakampiu veržliarakčiu.

DÈMESIO

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.
• Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų.

Lietuvių kalba

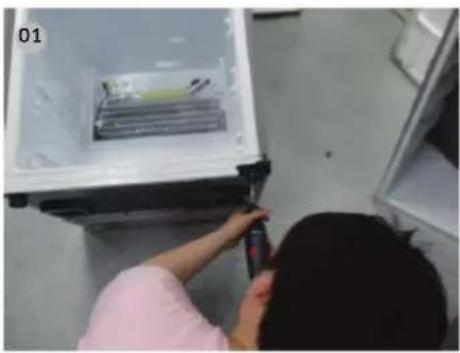

Apatinis Iankstas

1. Paguldykite gamini (žr. paveikslėlj).

DÉMESIO

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.
• Dirbti turi daugiau kaip 2 žmonės.
• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.
• Išsukite 3 šešiakampius varžtus, kurie laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.
• Išimkite apatinj lankstą.
• Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DÈMESIO

• Jsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

Lietuvių kalba
