MANUAL DE UTILIZARE SRL456LS SAMSUNG

Manualul de service al utilizatorului

1. Pe http://samsung.com puteți vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

⚠️ ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

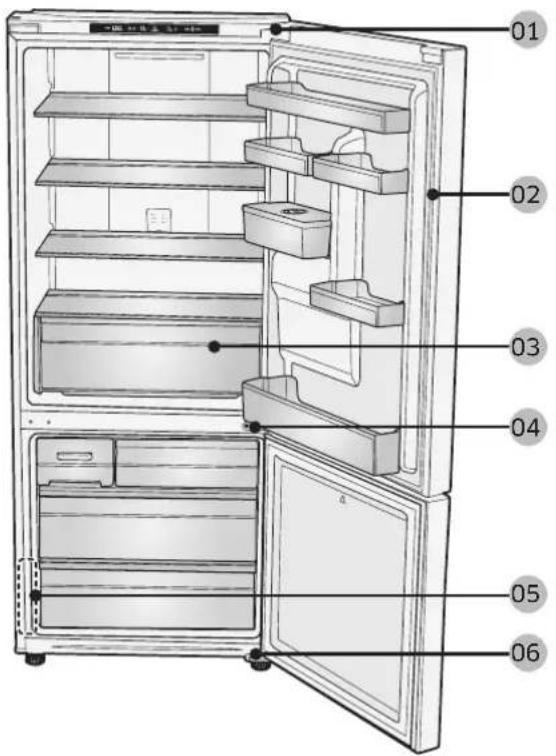

01 02 03 04 05 06

01 Balamaua superioară 02 Garnitură
03 Sertar 04 Balamaua mijlocie
05 Etichetă cu codul de bare 06 Balamaua inferioară

Română

Înlocuirea mânerului

ATENTIE

• Atunci când înlocuți mânerul ușii, fiți atenți să nu zgâriați partea frontală a ușii.
• Apăsați ferm mânerele în suporturi. Asigurați-vă că nu există spațiu între suporturi și ușă.
• Strângeti bine şuruburile atunci când prindeți mânerul.
• Verificați mânerul să fie bine prins înainte de a utiliza produsul.

Şurubelniță Phillips Şurubelniță cu cap plat

Pentru a demonta mânerele

01

1. Deşurubarea și scoaterea celor două şuruburi de reglare cu cheia hexagonală pentru a demonta mânerul.

BARĂ/MANEVRARE UȘOARĂ

1. Scoateți şurubul filetat
2. Deşurubarea și scoaterea celor două şuruburi de reglare cu cheia hexagonală pentru a demonta mânerul.

ATENTIE

• Atenție să nu zgâriati.
• Când dezasamblati, asigurați-vă că unitatea e oprită dacă doriți să efectuați asamblarea în ordine inversă.
• Asamblati mânerul nou în ordinea inversă dezasamblării.

Română

Înlocuirea garniturii

ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

Pentru a scoate garnitura

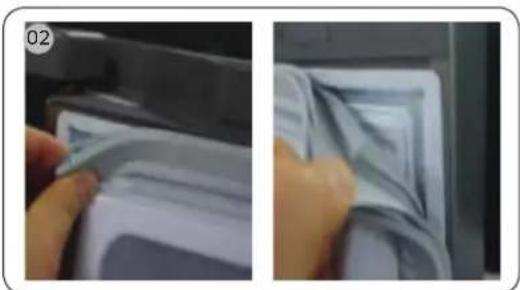

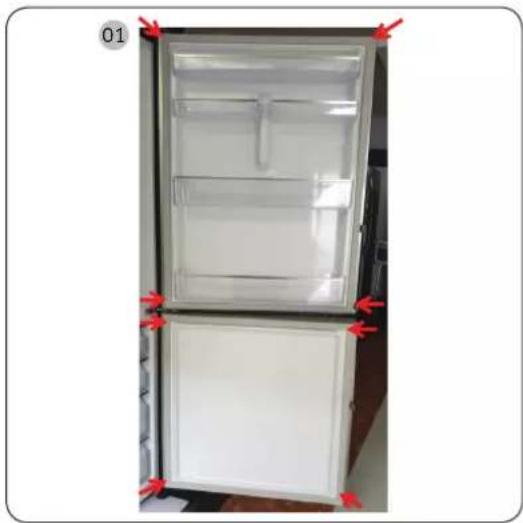

Deschideți ușa și îndepărtați garnitura de la ușă.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului.

Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Română

Înlocuirea sertarului

ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

Pentru a scoate sertarul

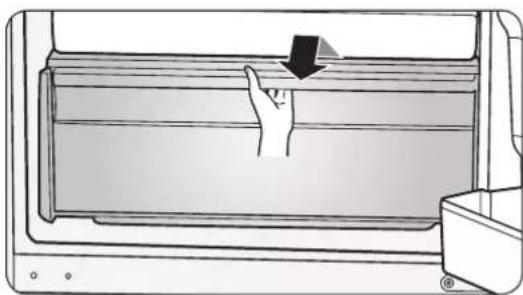

Trageți sertarele complet în afară, apoi ridicati-le ușor pentru a le îndepărta.

- Dacă sertarul se înțepenește în ușă, îndepărtați sertarul prin ridicare după îndepărtarea rafturilor.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.

ATENTIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurati-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Română

Şurubelniță Phillips Şurubelniță cu cap plat Cheie de 11 mm

Cheie tubulară de 10 mm Cheie Allen (5 mm)

Inversarea uşii

Balamaua superioară

01 200

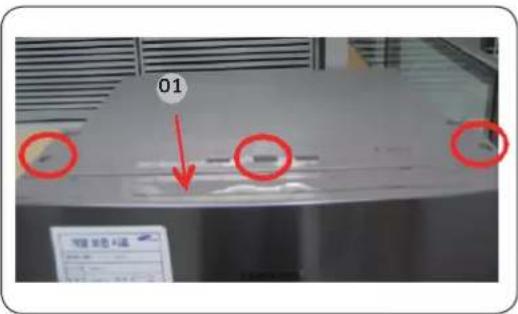

1. Scoateți capacul compartimentului pentru cabluri cu ajutorul unei piulițe cu cap plat.

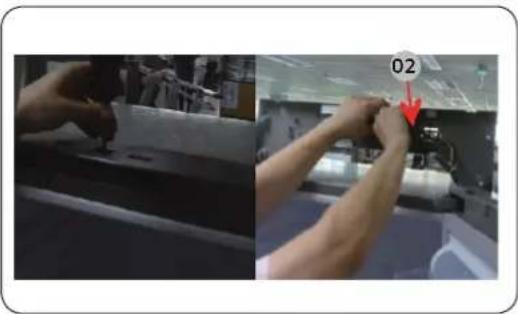

2. Scoateți şurubul (3x) de la balamaua capacului cu ajutorul unei şurubelnite (+) și deconectați firul.

Română

03 03

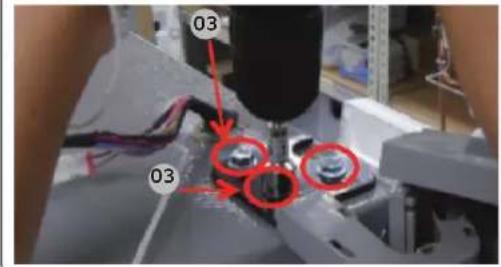

1. Scoateți cele 3 şuruburi cu cap hexagonal care fixează balamaua în partea superioară a frigiderului cu ajutorul cheii tubulare de 10 mm.

2. Scoateți cablul balamalei capacului și scoateți balamaua.

ATENTIE

• Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.
• Trebuie să lucreze mai mult de 2 persoane.
• Asamblati balamaua mijlocie a uşii conform referinței în sus.
• Fixați şurubul (1x) de la balama cu ajutorul şurubelnitei (+).
• Fixați cele 2 bolțuri cu cap hexagonal cu cheia hexagonală.

⚠️ ATENTIE

• Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.
• Trebuie să lucreze mai mult de 2 persoane. O persoană să țină ușa ca să nu cadă.

Română

Balamaua inferioară

• Trebuie să aibă o plăcuță dedesubt pentru a proteja partea din spate a produsului de o eventuală deteriorare.
• Trebuie să lucreze mai mult de 2 persoane.
• Aveți grijă să deconectați cablul de alimentare de la priză înainte de a efectua operațiunea de mai sus.

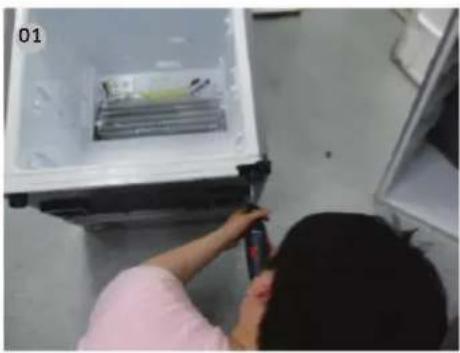

• Scoateți cele 3 bolțuri cu cap hexagonal care fixează balamaua cu cheia tubulară de 8 mm sau cu ajutorul şurubelniței (+).
• Scoateți balamaua inferioară.
• Reasamblati în ordine inversă dezasamblării după ce ați înlocuit balamaua superioară, mijlocie și/sau inferioară.

ATENTIE

• Asigurați-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.
