BRUKSANVISNING SRL456LS SAMSUNG

Serviceanvisningar för användare

1. Information om var du kan köpa reservdelar finns på http://samsung.com
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.
3. Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.
4. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.
5. De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

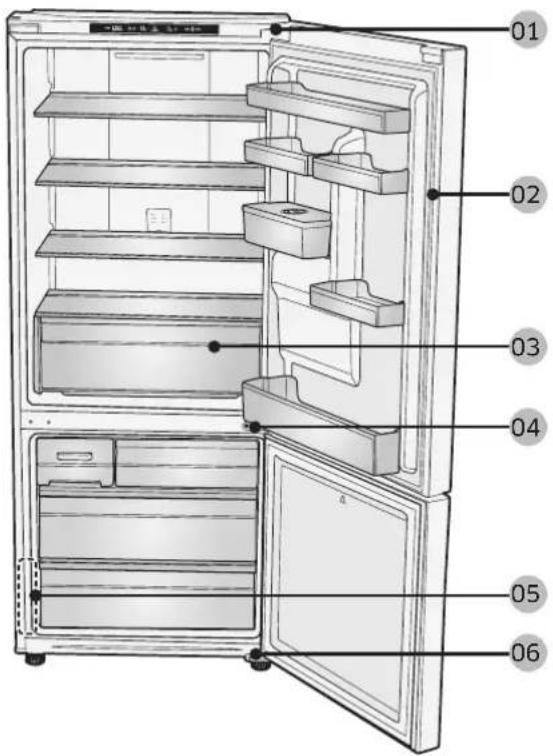

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Låda 04 Mittengångjärn
05 Streckkodsetikett 06 Nedre gångjärn

Svenska

Byte av handtag

VAR FÖRSIKTIG

• Var försiktig så att du inte repar dörren när du byter ut handtaget.
• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte finns något glapp mellan stöden och dörren.
• Dra åt skruvarna hårt när du sätter fast handtaget.
• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten.

Verktyg som behövs (följer inte med)

1. Skruva loss och ta bort två ställskruvar med sexkantsnyckeln, ta sedan isär handtaget.

STÅNG/LÄTT HANDTAG

1. Ta bort lockskruven
2. Skruva loss och ta bort två ställskruvar med sexkantsnyckeln, ta sedan isär handtaget.

VAR FÖRSIKTIG

• Var försiktig så att du inte repar något.
• Vid demontering, se till att enheten är avstängd om du vill montera i en omvänd ordning.
• Det nya handtaget monteras i motsatt ordningsföljd till nermonteringen.

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

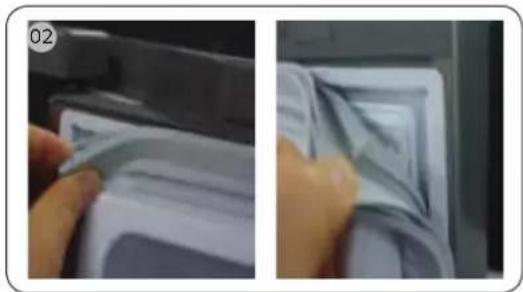

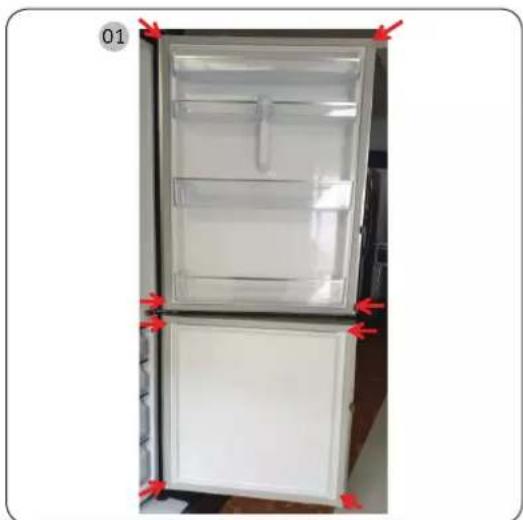

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Tryck in en ny packning i kylskåpsdörren.

Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

⚠️ VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

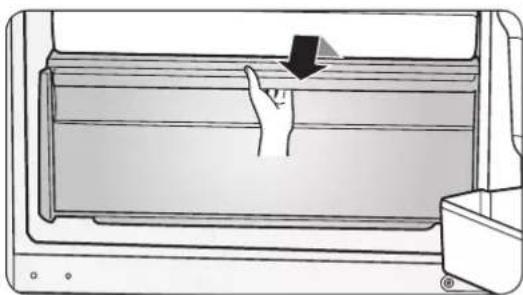

Ta ut lådan

Dra ut lådorna helt och lyft dem sedan uppåt en bit för att ta bort dem.

- Om lådorna fastnar på dörren ska du ta bort lådan genom att lyfta upp den efter att du har tagit bort hyllorna.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut.

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

⚠️ VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

⚠ WARNING

- Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

- Koppla bort strömsladden innan du vänder dörrarna.

Svenska

Verktyg som behövs (bifogas ej)

10 mm hylsnyckel Skiftnyckel (5 mm)

Vända dörren

Övre gångjärn

01 01

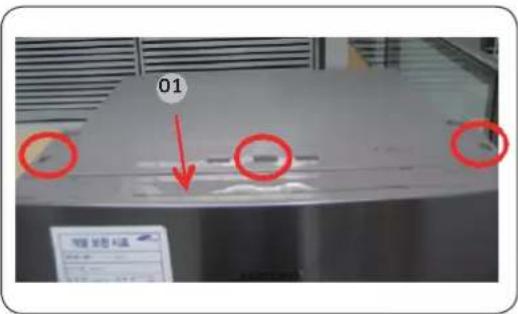

1. Ta bort skruv 3 ea Täck gångjärnet med (+) skruvmejseln och koppla bort sladden.

Svenska

03 03

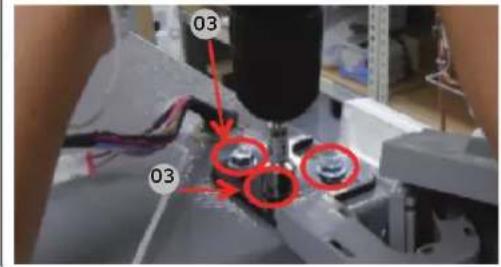

1. Ta bort de 3 insexskruvarna som håller gångjärnet på plats överst på kylskåpet med en 10 mm hylsnyckel.

2. Ta ut täckjärnets kabel och ta bort gångjärnet.

⚠️ VAR FÖRSIKTIG

• Se till att dra ur strömsladden innan du utför åtgården ovan.

• Arbetet kräver mer än 2 personer.

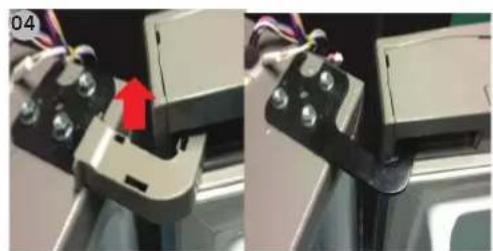

• Montering av mittengångjärn från dörren, kyl upp.

• Fäst skruven 1 ea på gångjärnet med en (+) skruvmejsel.
• Fäst de två insexskruvarna med en sexkantsnyckel.

⚠️ VAR FÖRSIKTIG

• Se till att dra ur strömsladden innan du utför åtgården ovan.
• Arbetet kräver mer än 2 personer. En person tar tag i dörren för att förhindra att dörren faller.

Svenska

Nedre gångjärn

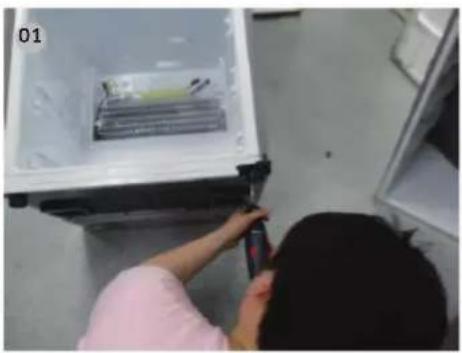

1. Lägg ner produkten (se bild).

⚠️ VAR FÖRSIKTIG

• Måste ligga på en kudde för att skydda produktens baksida från att skadas.
• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

• Ta bort de 3 insexskruvarna som håller gångjärnet med 8 mm hylsnyckel eller med (+) skruvmejsel.

• Ta bort det nedre gångjärnet.

• Sätt tillbaka i motsatt ordning från demonteringen efter byte av övre gångjärn, mittengångjärnet och/eller nedre gångjärn.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.
