LIETOŠANAS INSTRUKCIJA SRL456LS SAMSUNG

Lietotāja apkopes rokasgrāmata

1. Jüs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās daļas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.
4. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠ UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
• Veicot enğu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

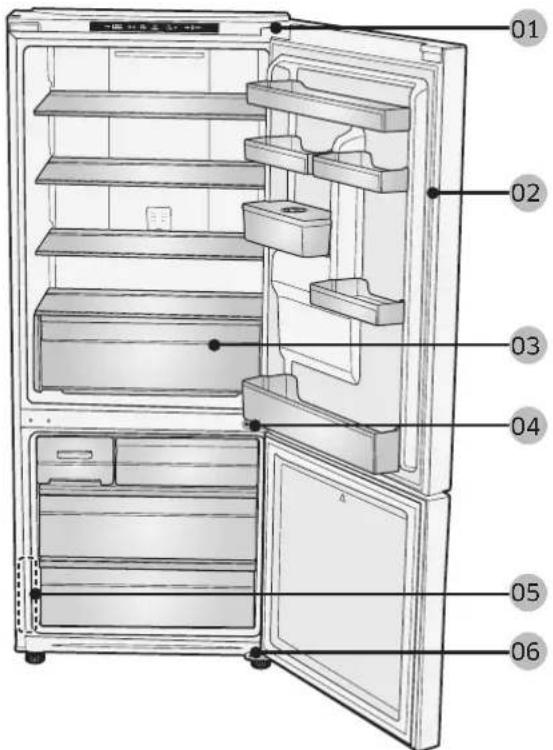

Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā enğe 02 Blīve
03 Atvilktne 04 Vidējā enğe
05 Svītrkoda uzlíme 06 Apakšējā enğe

Latviešu

Roktura nomaina

UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.
• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.
• Pievienojot rokturi, cieši pievelciet skrūves.
• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis

Plakanais skrūvgriezis

Lai nonemtu rokturus

01

1. Atskrūvējot un nonemot divas skrūves ar seškanšu uzgriežnu atslęgu, izjauciet rokturi.

STIENIS/VIENKĀRŠAIS ROKTURIS

1. Nonemiet skrūves vāciņu
2. Atskrūvējot un nonemot divas skrūves ar seškanšu uzgriežnu atslēgu, izjauciet rokturi.

UZMANĪBU!

• Raugieties, lai nesaskrāpētu.
- Izjaucot pārliecinieties, ka vienība ir izslēgta. Ja vēlaties veikt montāžu, veiciet darbības pretējā secībā.
4. Uzlieciet jauno rokturi pretējā secībā izjaukšanas darbībām.

Latviešu

Blīves nomaina

UZMANĪBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

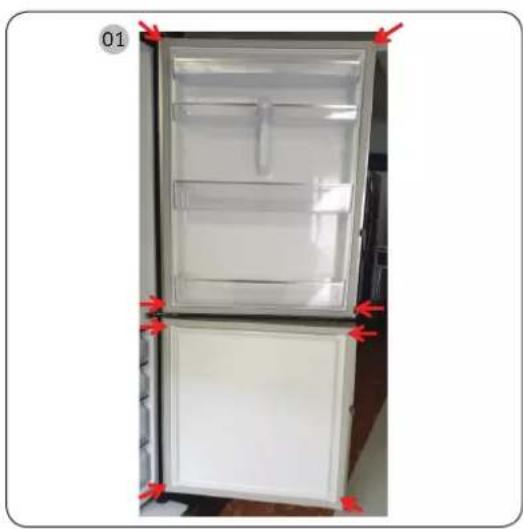

Lai nonemtu blīvi

Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Latviešu

Atvilktnes nomaiņa

⚠ UZMANĪBU!

Pārliecinieties, vai atvilkte montāžas laikā ir pareizi ievietota sliedē.

Izvelciet atvilktnes līdz galam uz āru un tad paceliet nedaudz uz augšu, lai izņemtu.

- Ja atvilkte iekeras durvīs, pirms tās izņemšanas nonemiet durvju plauktus.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā.

Enges nomaina

Lai nomainītu enğes, jums vispirms ir jāizņem durvis.

⚠ UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms enğu nomaiñas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
• Tā kā ar engēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pārliecinieties, ka vārpsta uz enğes ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

⚠️ BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

Latviešu

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis 11 mm uzgriežņu atslēga

Seškanšu uzgriežnu atslēga (5 mm)

Durvju apgriešana otrādi Augšējā enge

01 → → →

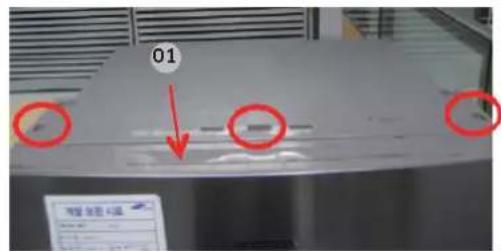

1. Nonemiet 3 sešstūru bultskrūves, kas fiksē eṅgi ledusskapja augšdaļā, izmantojot 10 mm mucinų tipa uzgriežņu atslēgu.

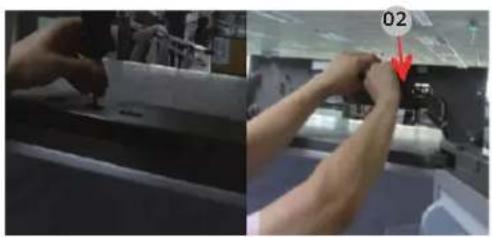

2. Iznemiet arā enğes vada pârsegu un iznemiet engi.

⚠ UZMANĪBU!

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.

• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Montējiet vidējo engi, sākot no ledusskapja augšdaļas.

• Fiksējiet enğes skrūvi 1 ea ar (+) skrūvgriezi.
• Fiksējiet 2 sešstūru bultskrūves ar seškanšu uzgriežņu atslēgu.

⚠ UZMANĪBU!

• Pārliecīnieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.
• Ir jāstrādā vairāk nekā 2 cilvēkiem. Viena persona satver durvis, lai novērstu to nokrišanu.

Latviešu

Apakšējā enge

1. Nolieciet zemē produktu (skatiet attēlu).

⚠ UZMANĪBU!

• Nolieciet apakšā paliktni, lai pasargātu produkta aizmuguri no bojājumiem.
• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.

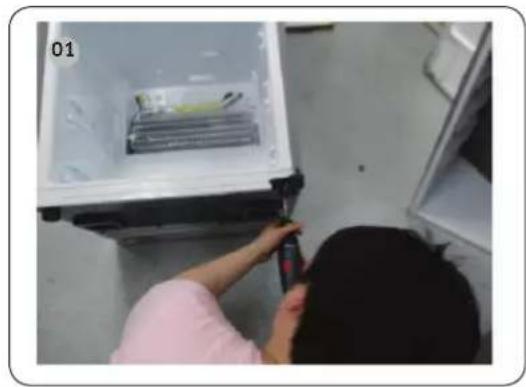

• Izņemiet 3 sešstūru bultskrūves, kas fiksē engi, izmantojot 8 mm mucinų tipa uzgriežnu atslēgu vai (+) skrūvgriezi.

• Iznemiet apakšējo engi.
• Pēc augšējās, vidējās un/vai apakšējās enģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā.

⚠ UZMANĪBU!

• Pârbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.
