LIETOŠANAS INSTRUKCIJA RS64DG5303B1 SAMSUNG

Latvian - Latviešu 163

Lietotāja apkopes instrukcija

1. Jüs varat pârbaudit, kur nopirkt rezerves daļas http://samsung.com/support
2. Apmeklējiet detaļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu detaļu pieejamību. Modela kods ir markēts uz produkta ārējās dalas.

- Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda etiketes, kas atrodas produkta apakšējā kreisajā stūrī.

1. Pirms iegādes pārliecinieties, ka detaļas nosaukums sakrīt ar šīs instrukcijas ilustrāciju.

- Lietotāja apkalpei pieejamās detaļas attiecas tikai uz rokturiem (tikai dažiem modeļiem), blīvēm, atvilktnēm un eņgēm.

PIEZIMES

Pēc neautorizēta pakalpojumu sniedzēja veiktā remonta, produkta pašremontēšanas vai neprofesionāla remonta, Samsung nav atbildīgs par jebkādiem produkta bojājumiem, traumām vai citām produkta drošības problēmām, ko izraisijis mēginājums salabot produktu, neievērojot šīs remonta un apkopes instrukciju. Garantija neattiecas uz jebkādiem produkta bojājumiem, kas radušies remonta laikā, ja to veikusi persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

! UZMANĪBU

• Mājaslapā atspoguļotie detaļu nosaukumi var atšķirties no nosaukuma, kas norādīts instrukcijā. Lūdzu, pārliecinieties, ka esat izvēlējies pareizo daļas nosaukumu.
• Enğu nomaina prasa īpašu piesardzību, jo tas ietver durvju noņemšanu.
• Veicot remontdarbus, noteikti lietot aizsargcimdus.

Ledusskapja faktiskais attēls un sastāvdaļas var atšķirties atkarībā no modela un valsts.

01 Metal Cooling 02 03 04

01 Augšējā enğe (Kreisā un Labā)

03 Atvilktne (Plaukts un Tvertne)

02 Blīve (Ledussk un Sald Durvis)

04 Apakšējā enğe (Kreisā un Labā)

Blīvju nomaiņa

UZMANIBU

Pārliecinieties, ka stingri piestiprināt blīvi. Pretējā gadījumā no ledusskapja var noplust aukstais gaiss.

Lai nonemtu blivi

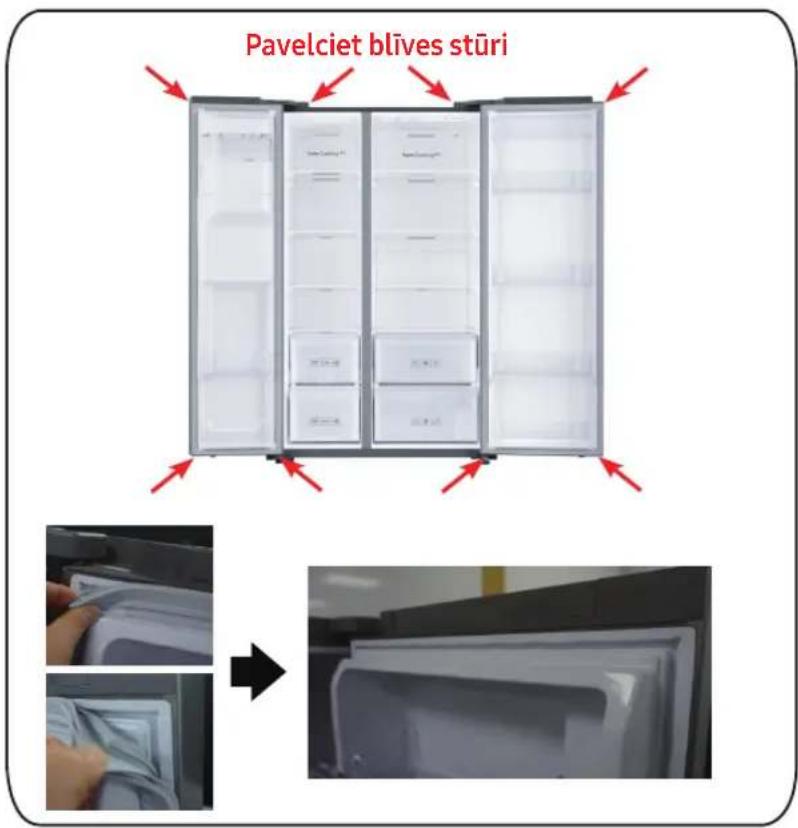

Pavelciet blîves stûri

Atveriet durvis un nonemiet blivējumu no durvīm.

[Demontāža]

1. Pavelciet 4 blīves stūrus.
2. Pavelciet blīves vidu.

Lai nomainītu blīvi

Piespiediet blives stüri

Piestipriniet jauno blīvi ledusskapja durvīm.

Pārliecinieties, ka starp jaunajiem stiprinājumiem un durvīm nav atstarpes.

[Montāža]

1. Piespiediet 4 blīves stūrus.
2. Piespiediet blīves vidu.

Atvilktnu nomaina

UZMANIBU

Pārbaudiet vai montāžas laikā atvilktne ir pareizi ievietota sliedē.

Lai nonemtu blivi

Uzmanīgi paceliet atvilktnes priekšpusi un izvelciet to.

Lai piestiprinātu atvilktnes

Lai piestiprinātu atvilktnes, izmantojiet to nonemšanas solus apgrieztā secībā.

Lai piestiprinātu atvilktnes, izmantojiet to nonemšanas solus apgrieztā secībā.

Enğu nomaina

Lai nomainītu enğes, vispirms ir jānonem durvis.

! UZMANĪBU

• Nonemot durvis, ievērojiet īpašu piesardzību, jo durvis ir smagas.
• Pirms enğu nomainas nolieciet uz grīdas kādu mīkstinājumu, piemēram, kartonu, lai novērstu durvju skrāpējumus, noliekot durvis uz grīdas.
• Par cik ar enğēm jārīkojas uzmanīgi, tās jāmaina divām vai vairāk personām, tādēl iesakām piezvanīt profesionālam tehniskajam servisam.
• Ja nonemat enği, neturot durvis, durvis var nokrist un izraisit traumas.
• Pārliecinieties, ka vārpsta ir cieši pievilkta uz enğes.
• Pārbaudiet, vai enge ir cieši piestiprināta pie korpusa.
• Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.
• Stiprinot augšējo vāku, uzmanieties, lai nesabojātu vadus.

! BRĪDINĀJUMS

• Ledusskapja pārvietošanai/ novietošanai nepieciešami vismaz 2 cilvēki.

- Pirms durvju mainas, atvienojiet strāvas vadu.

Nepieciešamie instrumenti (nav ieklauti)

Phillips skrūvgriezis Plakangalvas skrūvgriezis 11mm uzgriežņu atslēga

10 mm mucinu uzgriežnu atsléga

8 mm mucinu uzgriežnu atslēga

10mm uzgriežņu atslēga

Augšējā enge

1. Atvienojiet strāvas vadu un ar Phillips skrūvgriezi nonemiet 1 vāka skrūvi. Pēc tam atveriet saldētavas durvis un pavelciet aiz ākiem sānos, lai atbrīvotu vāku. Paceliet vāku pret sevi, lai to nonemtu.

2. Atvienojiet divus augšējos korpusus.

3. Iznemiet tris skrüves, kas tur enği.

4. Demontējiet augšējo enģi no durvju priekšpuses.

Enğu nomaina

Modela nosaukums izskatās šādi: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

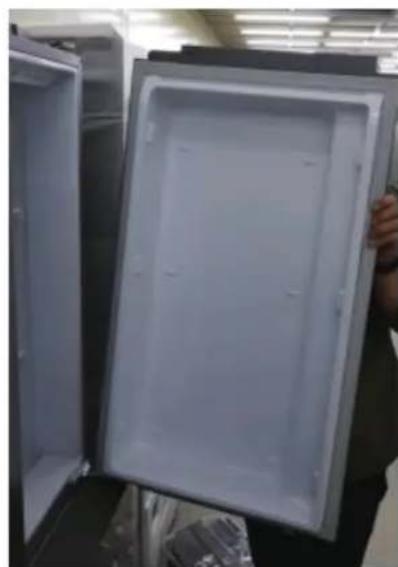

Vidus enge (tikai 3 durvju)

1. Pēc tam izjauciet augšējo labo enģi, noņemiet ledusskapja durvis uz augšu.

Apakšējās enges Apakšējās enges Apakšējās enges Apakšē

[Demontāža]

1. Atvienojiet strāvas vadu.
2. Novietojiet ierīci gūlus.

⚠️ UZMANĪBU

•Jāstrādā vairāk nekā 2 cilvēkiem.
- Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

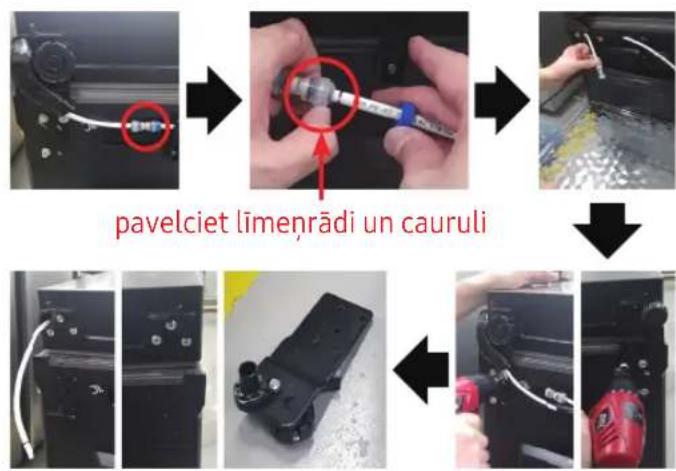

pavelciet limenrādi un cauruli

[Demontāža]

1. Atvienojietcauruli. (Tikai kreiso apakšējo enģi)
2. Iztukšojiet ūdens padeves cauruli. (Tikai kreiso apakšējo eṉgi)
3. Izņemiet skrūvi (3ea). (Izmantojot uzgriežņu atslēgu vai 10mm mucinu uzgriežņu atslēgu)
4. Nonemiet apakšējo enği R/L.

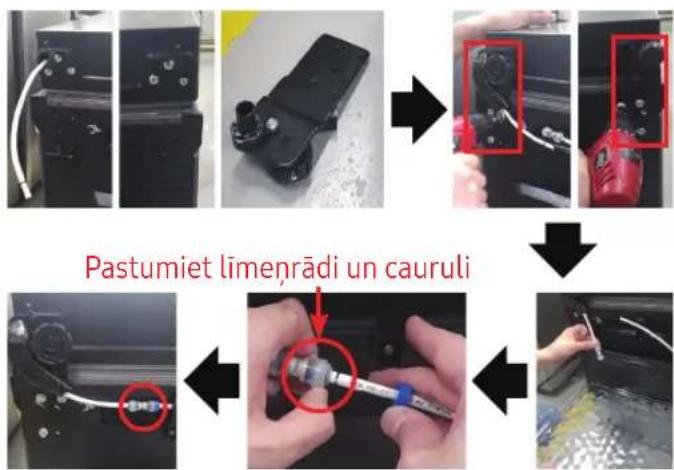

Pastumiet limenrādi un cauruli

[Montāža]

1. Uzstādiet eṅgi pie apakšas. (Izmantojot uzgriežnu atslēgu vai 10mm mucinu uzgriežnu atslēgu)
2. Pievienojiet šlūteni (Tikai kreiso apakšējo enģi)
3. Pievienojiet ūdens padeves cauruli. (Tikai kreiso apakšējo enģi)

! UZMANIBU

- Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.

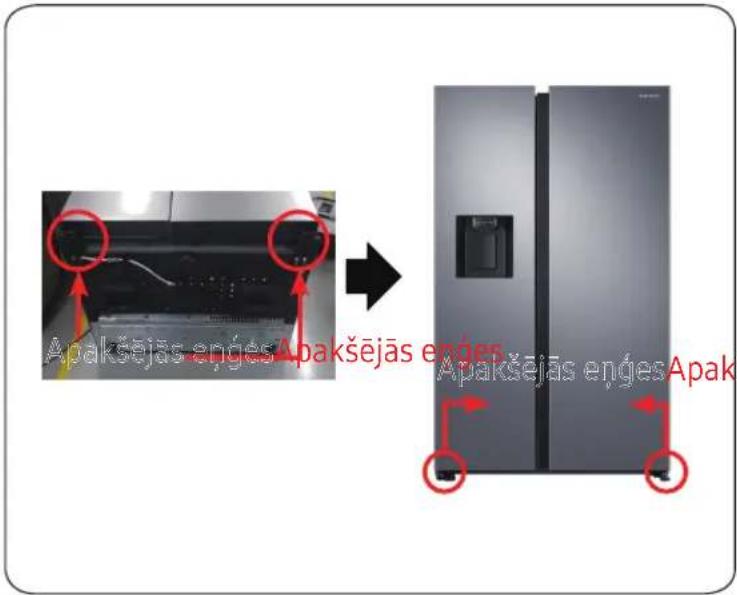

Apakšējā en̩ge

Apakšējās enges Apakšējās enges Apakšējās enges Apak

[Montāža]

1. Montējiet apakšējo enği R/L.
2. Paceliet ierici.

UZMANIBU

gāstrādā vairāk nekā 2 cilvēkiem.

- Pirms veicat iepriekš minēto darbību, noteikti atvienojiet strāvas vadu.
