КОРИСНИЧКИ ПРИРАЧНИК RS64DG5303B1 SAMSUNG

Macedonian - Македонски ....154

Прирачник за сервисирање

1. Може да проверите каде да купите делови за замена на http://samsung.com/support
2. Посетете го делот за купување на веб-локацијата и внесете ја шифрата на моделот на вашиот производ за да проверите кои делови се достапни за купување. Шифрата на моделот е означена на надворешниот дел од вашиот производ.
3. Може да ја проверите шифрата на моделот и верзијата на ознаката за баркод на долниот дел од производот.
4. За деловите за замена, уверете се дека името на делот се совпаға со илустрацијата во овој прирачник.
5. Деловите што може да ги сервисира корисникот се ограничени на рачки (само некои модели), подлошки, фиоки и шарки.

ЗАБЕЛЕШКА

После поправка од неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, повреда или каков било друг безбедносен проблем на производот, предизвикан во обид да се поправи производот којшто не ги следи внимателно овие упатства за поправка и одржување. Какво било оштетување на производот предизвикано од обид да се поправи производот од страна на некое лице кое не е овластен сервисер на Samsung, нема да биде покриено со гаранцијата.

ВНИМАНИЕ

• Името на делот наведено на веб-локацијата може да биде различно од името во овој прирачник. Уверете се дека то избравте точното име на делот.
• Замената на шарките бара огромно винимание бидејки вклучува отстранување на вратата.
  • Уверете се дека носите заштитни ракавици додека ги вршите поправките.

Вистинскиот изглед и дадените делови од фрижидерот може да се разликуваат, во зависност од моделот и земјата.

01 Metal Cooling 02 03 04

01 Горна шарка (Лево и Десно)

03 Фиока (Полица и Корпа)

02 Подлошка (Ref и Fre Врата)

04 Долна шарка (Лево и Десно)

ВНИМАНИЕ

Уверете се дека цврсто сте ја прикачиле подлошката. Во спротивно, студениот воздух од фрижидерот може да протече.

Да ја отстраните подлошката

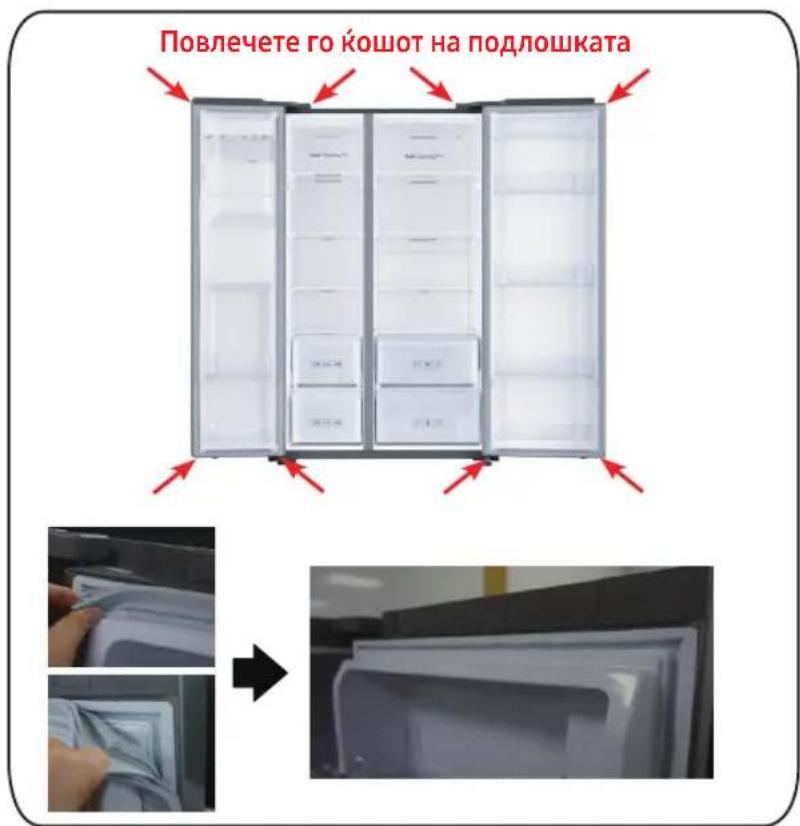

Повлечете го юшот на подлошката →

Отворете ја вратата и тргнете ја подлошката од вратата.

[Расклопување]

1. Повлечете ги 4 кошиња од подлошката.

2. Повлечете го центарот на подлошката.

Да ја замените подлошката

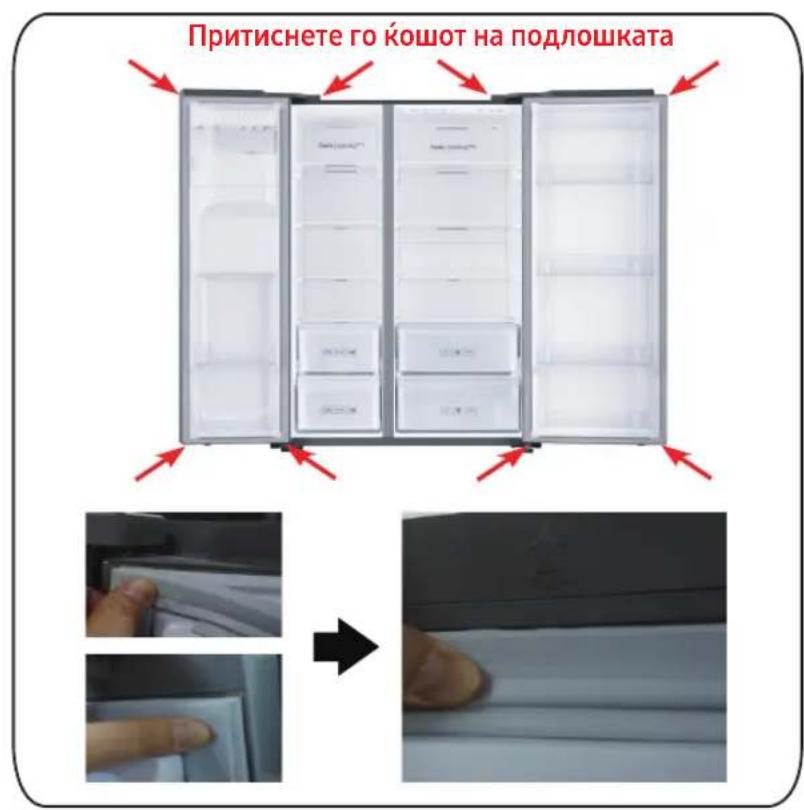

Притиснете го кошот на подлошката

Прикачете нова подлошка на вратата од фрижидерот. Уверете се дека нема празен простор помегу новата подлошка и вратата.

[Монтирање]

1. Притиснете ги 4 кошиња на подлошката.

2. Притиснете го центарот на подлошката.

ВНИМАНИЕ

Проверете дали фиоката е правилно поставена во жлебот во текот на монтирањето.

Да ја отстраните подлошката

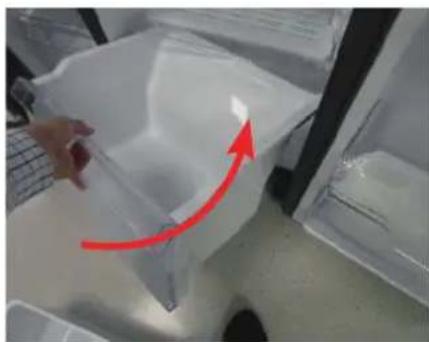

Нежно подигнете го предниот дел од фиоката и извлечете ја надвор.

Повторно да ги вратите фиоките

Повторното враćање на фиоките се врши по обратен редослед од стапките за остранување на фиоките.

Повторното враćање на фиоките се врши по обратен редослед од стапките за остранување на фиоките.

За да ги замените шарките, мора прво да ги отстраните вратите.

ВНИМАНИЕ

• Кога ње ги отстранувате вратите, бидете исключително претпазливи бидејки вратите се тешки.
• Пред да ги замените шарките, ставете мек предмет како што е картон на вратата за да спречите гребење на вратата кога је ја тргнете надолу.
• Бидејки со шарките мора да се ракува внимателно и да се заменат од страна на две лица, препорачуваме да повикате професионален технички сервис.
• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да предизвика повреда.
• Уверете се дека дршката е цврсто закачена на шарката.
• Проверете дали шарката е цврсто закачена на ку́киштето.
• Проверете дали жиците се правилно поврзани.
  • Внимавајте да не ги оштетите жиците кога ја зацврстувате горниот дел.

ПРЕДУПРЕДУВАЊЕ

- За да го накривите/положите на под фрижидерот потребни се најмалку 2 лица.

- Исключете го кабелот за напојување пред да ги менувате вратите.

Потребни алати (не се испорачани)

10 мм наглавен/ универзален клуч

8 мм наглавен/ универзален клуч

10 мм клуч

Горна шарка

1. Откачете го кабелот за напојување, и отстранете еден од шрафовите со користење на Phillips шрафцигер. Потоа, отворете ја вратата на замрзнувачот и повлечете ги закачалките од страните за да се олабави поклопецот. Подигнете го поклопецот кон вас за да го откачете.

2. Откачете ги двете горни ку́кишта.

3. Отстранете ги трите навртки што ја држат шарката.

4. Расклопете ја горната шарка од предниот дел на вратата.

Замена на шарки

Името на моделот изгледа вака: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

1. Откако ће ја расклопите горната шарка, расклопете ја вратата на фрижидерот.

1. Отстранете ги трите навртки што ја држат шарката, расклопете ја средната шарка

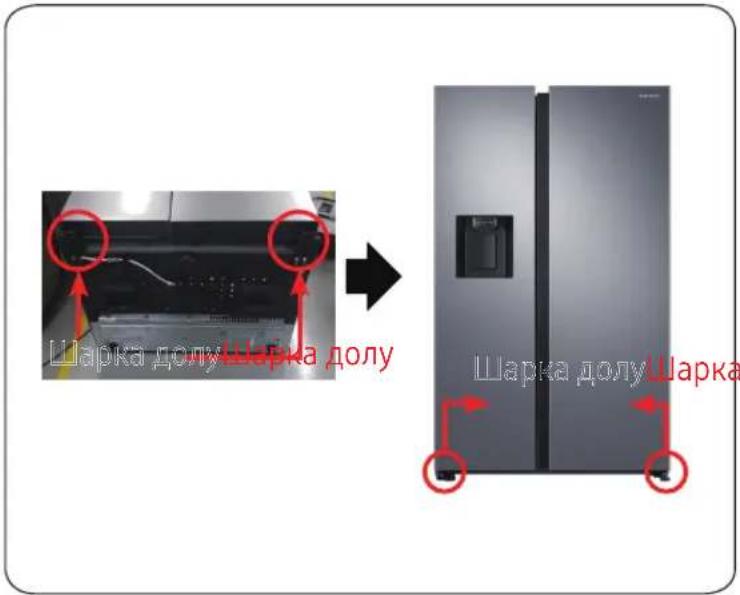

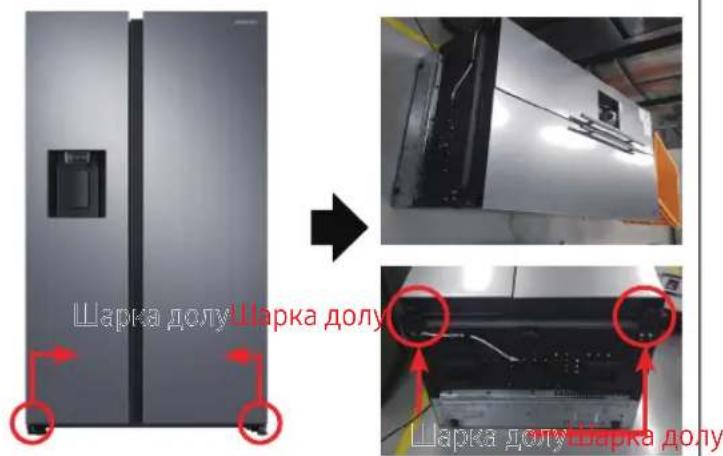

Долна шарка

Шарка долу Шарка долу Шарка долу Шарка долу

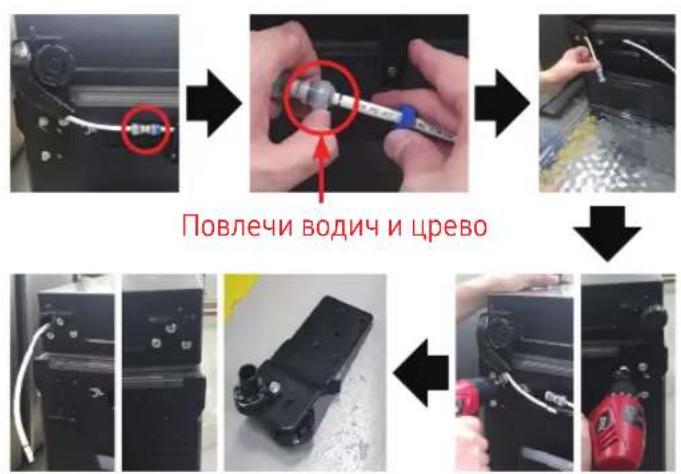

Повлечи водич и црево

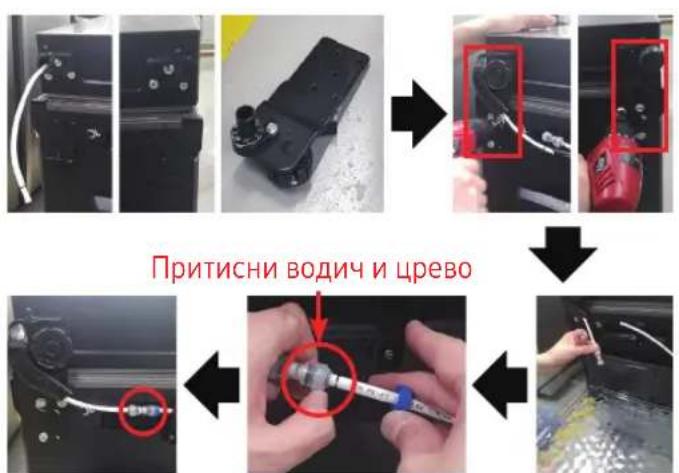

Притисни водич и црево

[Расклопување]

1. Исклучето го кабелот за напојување.
2. Положете го сетот долу

⚠️ ВНИМАНИЕ

•Мора да работат пове́ке од 2 лица.
- Уверете се дека кабелот за напојување е исклучен пред да ја извршувате горенаведената операција.

[Расклопување]

1. Откачете го цревото. (Само шарката долу лево)
2. Извадете ја водата од цревото. (Само шарката долу лево)
3. Отстранете навртка(Зеа). (Со користење на клуч или 10 мм бокс клуч)
4. Отстранете шарка долу Д/Л

[Монтирање]

1. Монтирајте шарка долу на долен дел. (Со користење на клуч или 10 мм бокс клуч)
2. Поврзете црево (само шарка долу лево)
3. Соберете вода во цревото. (Само шарката долу лево)

⚠️ ВНИМАНИЕ

- Уверете се дека сте го исклучиле кабелот за напојување пред да ја извршувате операцијата погоре.

Долна шарка

Шарка долу Шарка долу Шарка долу Шарка

[Монтирање]

1. Склопете шарка долу Д/Л
2. Исправете го сетот.

⚠️ ВНИМАНИЕ

•Мора да работат пове́ке од 2 лица.
- Уверете се дека сте го исклучиле кабелот за напојување пред да ја извршувате операцијата погоре.
