RS64DG5303B1 - Frigorifer SAMSUNG - Manual falas për përdoruesin

MANUAL I PËRDORUESIT RS64DG5303B1 SAMSUNG

Manuali i shërbimit nga përdoruesi

1. Mund të kontrolloni se ku mund të blini pjesë ndërrimi në http://samsung.com/support
2. Vizitoni sajtin e blerjes së pjesëve dhe futni kodin e modelit të produktit për të kontrolluar pjesët në dispozicion për blerje. Kodi i modelit është në etiketën në anën e jashtme të produktit.
3. Mund të kontrolloni kodin dhe versionin e modelit në etiketën e kodit me shirita në pjesën e poshtme të majtë të produktit.
4. Për pjesët e ndërrimit, sigurohuni që emri i pjesës të përputhet me atë të ilustrimit në këtë manual.
5. Pjesët që mund t'u bëhet shërbim nga përdoruesi janë të kufizuara te dorezat (vetëm disa modele), guarnicionet, sirtarët dhe menteshat.

SHËNIM

Pas riparimit nga një ofrues shërbimi i paautorizuar, riparimit vetjak ose riparimit joprofesional të produktit, Samsung nuk mban përgjegjësi për dëmtimin e produktit, dëmtimin ose ndonjë çështje tjetër të sigurisë së produktit të shkaktuar nga ndonjë përpjekje për të riparuar produktin e cila nuk respekton me kujdes këto udhëzime të riparimit dhe mirëmbajtjes. Çdo dëmtim i produktit i shkaktuar nga një përpjekje për të riparuar produktin nga ndonjë person tjetër përveç një ofruesi të shërbimit të certifikuar nga Samsung, nuk do të mbulohet nga garancia.

! KUJDES

• Emri i pjesës i renditur në sajt mund të ndryshojë nga ai në këtë manual. Sigurohuni që të zgjidhni emrin e duhur të pjesës.
• Ndërrimi i menteshave kërkon një kujdes shumë të madh sepse përfshin heqjen e derës.

- Sigurohuni që të mbani doreza sigurie ndërsa bëni riparime.

Pamja e vërtetë dhe pjesët e ofruara të frigoriferit mund të ndryshojnë në varësi të modelit dhe shtetit.

01 Metal Cooling 02 03 04

01 Mentesha e sipërme (e majtë dhe e djathtë)

03 Sirtari (tabakaja dhe koshi)

02 Guarnicioni (dera e frigoriferit dhe ngrirësit)

04 Mentesha e poshtme (e majtë dhe e djathtë)

! KUJDES

Sigurohuni që ta shtrëngoni fort guarnicionin. Përndryshe, mund të ketë rrjedhje të ajrit të ftohtë të frigoriferit.

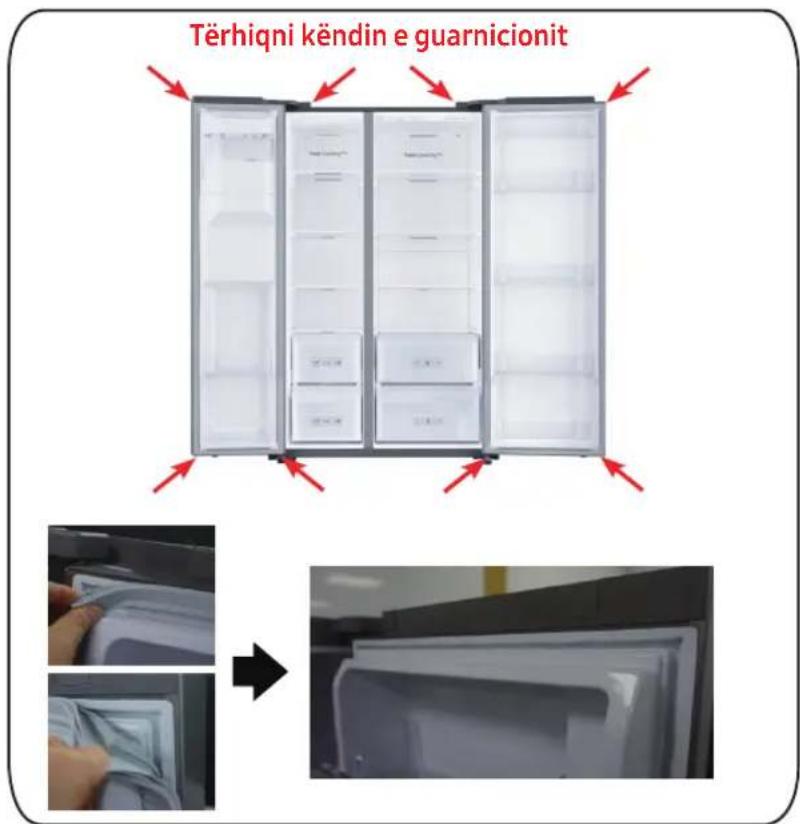

Për të hequr guarnicionin

Tërhiqni këndin e guarnicionit

Hapni derën dhe hiqni guarnicionin nga dera.

[Çmontimi]

1. Tërhiqni 4 këndet e guarnicionit.

2. Tërhiqni pjesën qendrore të guarnicionit.

Për të ndërruar guarnicionin

Shtyni këndin e guarnicionit

Vendosni një guarnicion të ri në derën e frigoriferit. Sigurohuni që të mos ketë hapësirë midis guarnicionit të ri dhe derës.

[Montimi]

1. Shtyni 4 këndet e guarnicionit.
2. Shtyni pjesën qendrore të guarnicionit.

KUJDES

Kontrolloni që sirtari të jetë futur siç duhet në shinë gjatë montimit.

Për të hequr sirtarët

Ngrini lehtë pjesën e përparme të sirtarit dhe nxirreni duke e rrëshqitur.

Për të rivendosur sirtarët

Rivendosja e sirtarëve ndjek radhën e kundërt të hapave përkatës të heqjes.

Rivendosja e sirtarëve ndjek radhën e kundërt të hapave përkatës të heqjes.

Për të ndërruar menteshat, fillimisht duhet të hiqni dyert.

! KUJDES

•Bëni shumë kujdes kur hiqni dyert sepse janë të rënda.

• Përpara se të ndërroni menteshat, vendosni një shtresë të butë në dysheme si p.sh. karton, për të parandaluar gërvishtjen e dyerve kur t'i vendosni poshtë.
• Meqenëse menteshat duhet të trajtohen me kujdes dhe të ndërrohen nga dy ose më shumë persona, ju rekomandojmë që të telefononi për një shërbim teknik profesional.
• Nëse i hiqni menteshat pa e mbajtur derën, dera mund të bjerë dhe të shkaktojë dëmtime.
• Sigurohuni që boshti të shtrëngohet fort mbi menteshë.
• Kontrolloni që mentesha të shtrëngohet fort me frigoriferin.
• Sigurohuni që lidhësit e kabllove të jenë lidhur siç duhet.
• Kini kujdes që të mos dëmtoni kabllot kur të mbërtheni kapakun e sipërm.

! PARALAJMËRIM

• Pärkulja/shtrirja e frigoriferit kërkon të paktën 2 persona.
• Hiqni kordonin elektrik përpara kthimit të dyerve në të kundërtën.

Veglat që kërkohen (nuk ofrohen)

Kaçavidë kryq Kaçavidë me kokë të sheshtë Çelës 11 mm

Çelës tub 10 mm Çelës tub 8 mm Çelës 10 mm

Mentesha e sipërme

1. Shkëputni kordonin elektrik dhe hiqni një vidë të kapakut duke përdorur një kaçavidë kryq. Pastaj hapni derën e ngrirësit dhe tërhiqni kanxhat në anët për të liruar kapakun. Ngrini kapakun drejt vetes për ta hequr.

2. Shkëputni dy foletë e sipërme.

3. Hiqni tre bulonat që mbajnë menteshën.

4. Çmontoni menteshën e sipërme nga pjesa e përparme e derës.

Ndërrimi i menteshës

Emri i modelit është i ngjashëm me këta më poshtë: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Mentesha e mesit (vetëm modelet me 3 dyer)

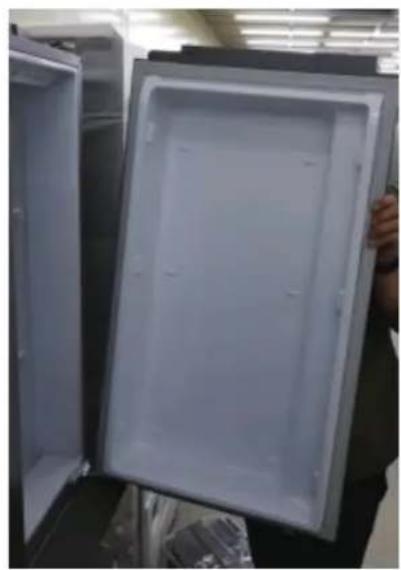

1. Pas çmontimit të menteshës së sipërme të djathtë, çmontoni derën e frigoriferit nga lart.

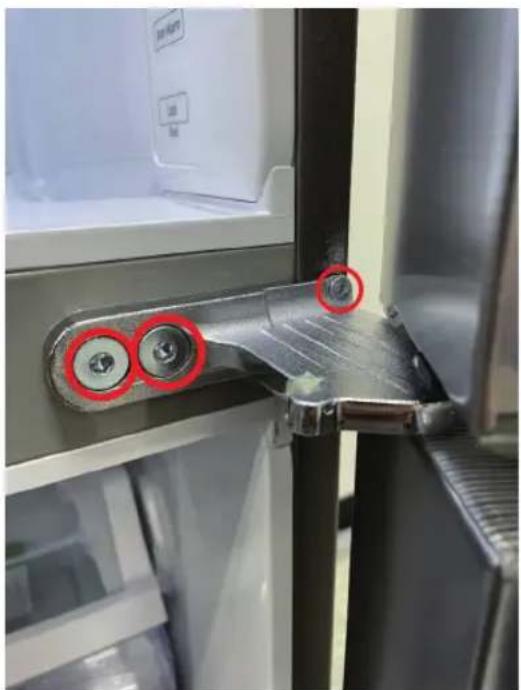

1. Hiqni tre bulonat që mbajnë menteshën, çmontoni menteshën e mesit

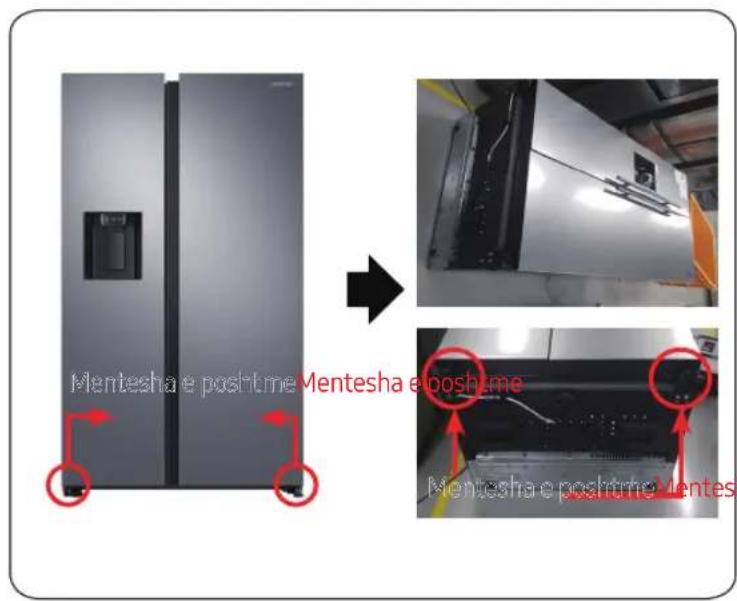

Mentesha e poshtme

Mentesha e positre Mentesha e positrime Mentesha e positrime Mentesha e positrime Mentesha e positrime Mentesha e positrime Mentesha e positrime

[Çmontimi]

1. Shkëputni kordonin elektrik.
2. Shtrini setin.

! KUJDES

• Duhet të kryhet nga më shumë se 2 persona.
• Përpara se të kryeni veprimin e mësipërm, sigurohuni që të hiqni kordonin elektrik.

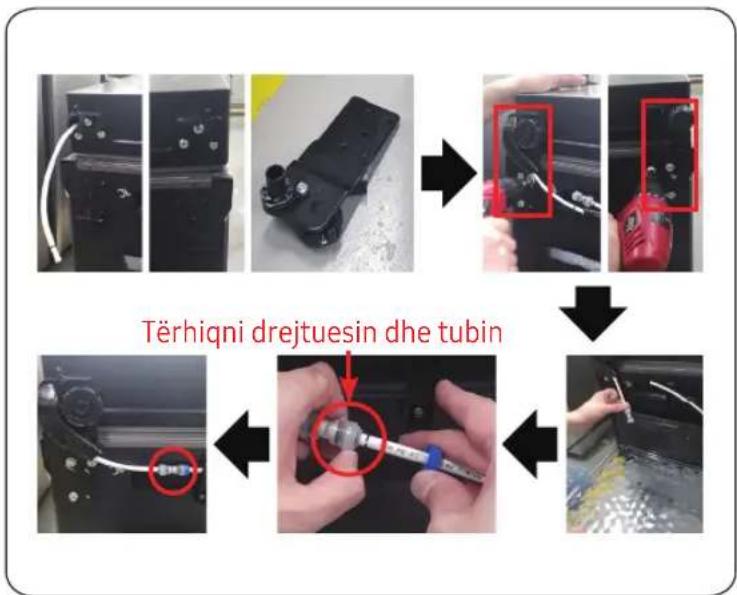

1. Shkëputnitubin. (Vetëm mentesha e poshtme majtas)
2. Shkarkoni ujin në tub. (Vetëm mentesha e poshtme majtas)
3. Hiqnibulonin(3ea). (Duke përdorur çelësin ose çelësin tub 10 mm)
4. Hiqni menteshën e poshtme djathtas/majtas.

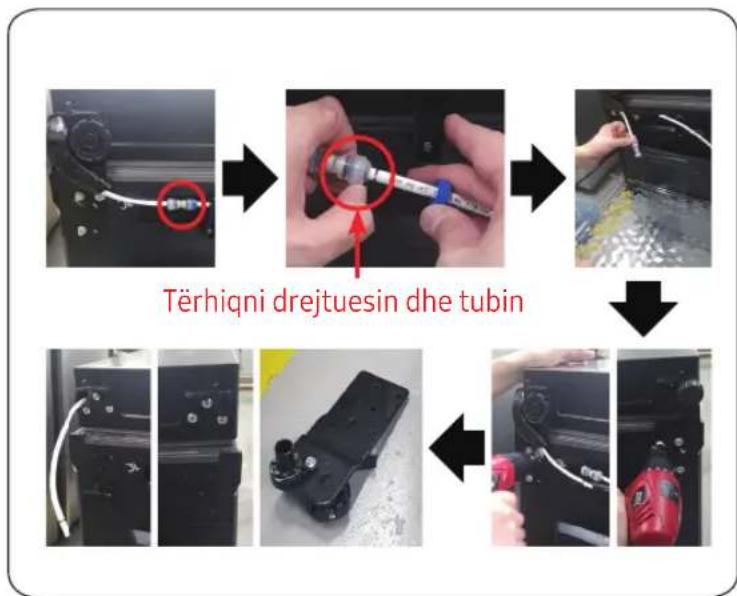

1. Montoni menteshën e poshtme në pjesën fundore. (Duke përdorur çelësin ose çelësin tub 10 mm)
2. Lidhni tubin (Vetëm mentesha e poshtme majtas)
3. Mblidhni ujin në tub. (Vetëm mentesha e poshtme majtas)

! KUJDES

- Përpara se të kryeni veprimin e mësipërm, sigurohuni që të hiqni kordonin elektrik.

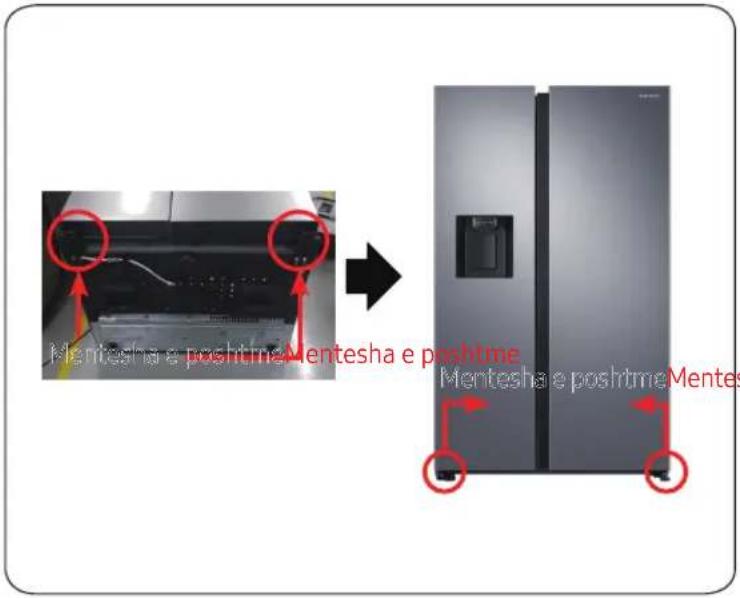

Mentesha e poshtme

Mentesha e positme,Mentesha e positme Mentesha e positme,Mentesha e positme

[Montimi]

1. Montoni menteshën e poshtme djathtas/majtas.
2. Vendoseni setin në këmbë.

! KUJDES

• Duhet të kryhet nga më shumë se 2 persona.
- Përpara se të kryeni veprimin e mësipërm, sigurohuni që të hiqni kordonin elektrik.
