GEBRUIKSAANWIJZING RS64DG5303B1 SAMSUNG

Onderhoudshandleiding

1. Op http://samsung.com/support kunt u raadplegen waar u reserveonderdelen kunt kopen.
2. Ga naar deel van de website waar onderdelen worden verkocht en voer het modelnummer in van uw product om te controleren of er onderdelen verkrijgbaar zijn. Het modelnummer kunt u vinden aan de buitenkant van uw product.

- U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.

1. Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de illustratie in deze handleiding.

- Onderdelen die door de gebruiker kunnen worden vervangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren.

OPMERKINGEN

Samsung is niet verantwoordelijk voor reparaties uitgevoerd door een niet-bevoegde dienstverlener, een door de gebruiker zelf uitgevoerde reparatie of niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk ander veiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon niet gecertificeerd door Samsung wordt niet gedekt door de garantie.

! OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.
• Let goed op bij het vervangen van scharnieren omdat hierbij de deur losgekoppeld moet worden.
• Draag altijd veiligheidshandschoenen tijdens het uitvoeren van reparaties.

De daadwerkelijke afbeelding en geleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Metal Cooling 02 03 04

01 Bovenscharnier (links en rechts)

03 Lade (Tray en bak)

02 Beugel (Koelkast- en vriezerdeur)

04 Onderscharnier (links en rechts)

OPGELET

Let erop dat u de beugel stevig vast maakt. Anders kan er koude lucht uit de koelkast ontsnappen. De beugel verwijderen.

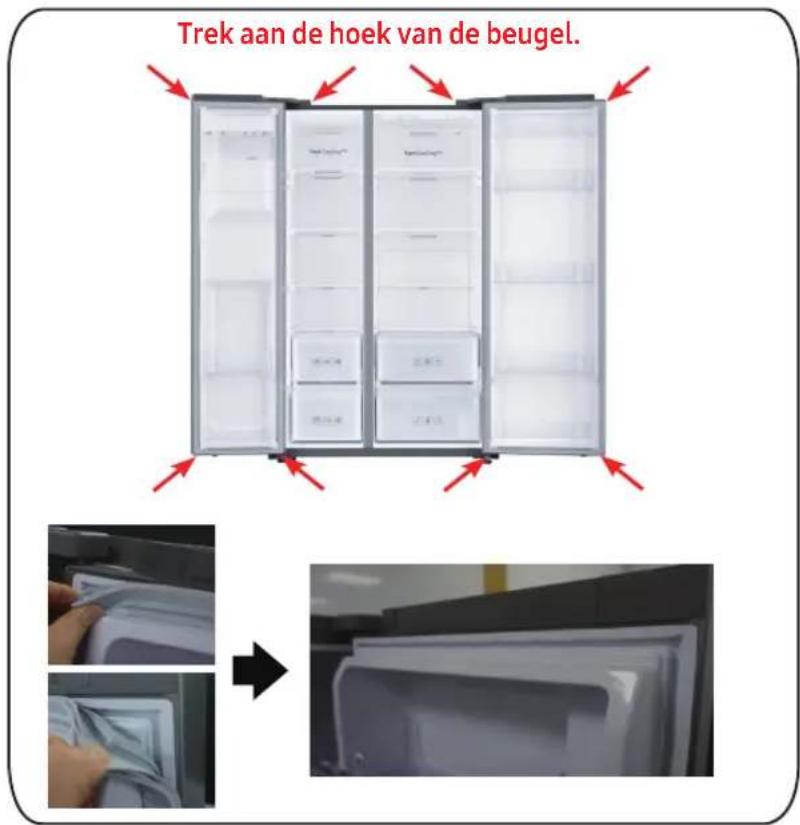

Trek aan de hoek van de beugel.

Open de deur en haal de beugel uit de deur.

[Demontage]

1. Trek aan de 4 hoeken van de beugel.
2. Trek aan het midden van de beugel.

De beugel vervangen.

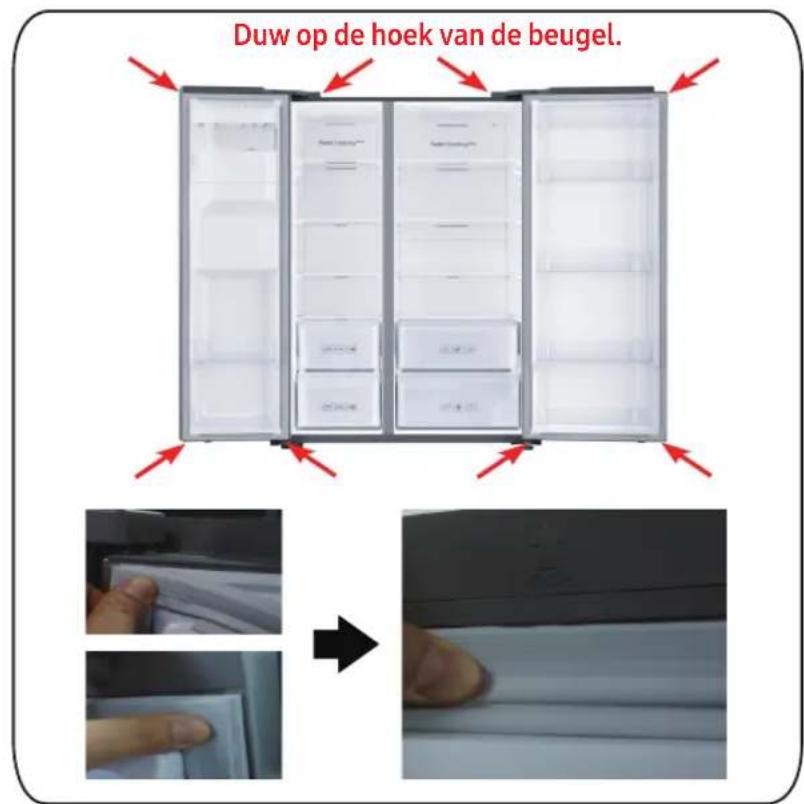

Duw op de hoek van de beugel.

Monteer een nieuwe beugel op de koelkastdeur. Let erop dat er geen gat zit tussen de nieuwe beugel en de deur.

[Assemblage]

1. Duw de 4 hoeken van de beugel.
2. Duw in het midden van de beugel.

De lade vervangen.

! OPGELET

Let erop dat de lade tijdens het installeren goed wordt geplaatst in de rails.

De beugel verwijderen.

Til de voorkant van de lade voorzichtig op en schuif deze naar buiten.

De lades weer aansluiten.

Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.

Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.

U moet eerst de deuren verwijderen voordat u de scharnieren gaat vervangen.

! OPGELET

• Let goed op tijdens het verwijderen van de deuren want deze zijn zwaar.
• Voordat u de scharnieren gaat vervangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.
• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig moeten worden behandeld en door twee of meer mensen moeten worden vervangen.
• Als u de scharnier verwijderd zonder de deur vast te houden, dan kan de deur vallen en letsel veroorzaken.
• Let er op dat de as stevig is vastgemaakt aan de scharnier.
• Controleer of de scharnier stevig is gemonteerd aan de koelkast.
• Let erop dat draadverbindingen goed worden aangesloten.
• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap.

⚠ WAARSCHUWING

• Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.
• Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.

Benodigd gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier 11 mm moersleutel

10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutel

Bovenscharnier

1. Haal de stekker uit het stopcontact en verwijder 1 schroef door middel van een kruiskopschroevendraaier. Open daarna de vriezerdeur en haal de haken aan de zijkanten over om de kap los te maken. Til de kap omhoog om deze los te maken.

2. Ontkoppel de twee behuizingen aan de bovenkant.

3. Verwijder de drie bouten die de scharnier vasthouden.

4. Demonteer de bovenscharnier van de voorzijde van de deur.

Scharnieren vervangen.

Modelnamen zien er als volgt uit: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Middenscharnier (alleen bij 3 deuren)

1. Demonteer de koelkastdeur omhoog na het demonteren van de rechterbovenscharnier.

1. Verwijder de drie bouten die de scharnier vasthouden en demonteer de middelste scharnier.

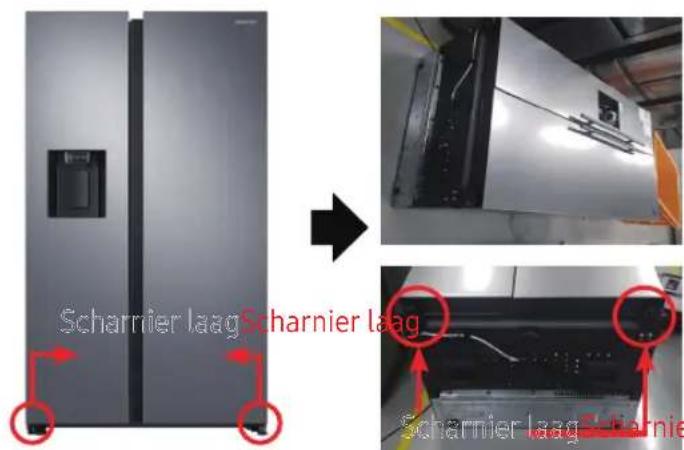

Onderscharnier

Scharnier laag Scharnier laag Scharnier laag Scharnier laag

[Demontage]

1. Maak de voedingskabel los.
2. Leg de set terzijde.

! OPGELET

• Dit moet door meer dan twee mensen worden uitgevoerd.
• Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.

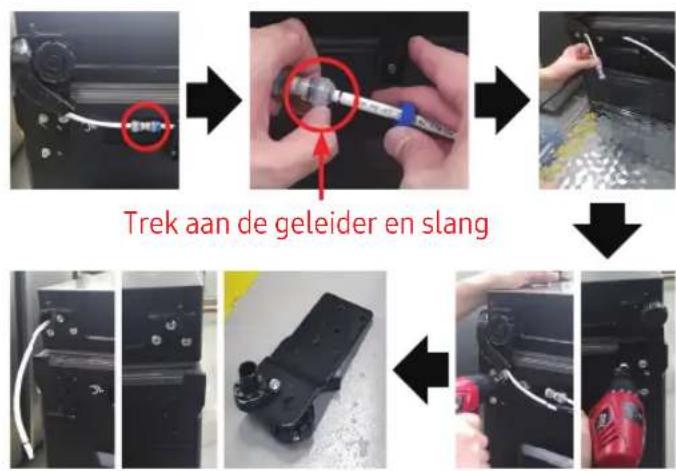

Trek aan de geleider en slang

[Demontage]

1. Demonteer de slang. (Alleen bij de scharnier linksonder)
2. Laat water uit de slang lopen. (Alleen bij de scharnier linksonder)
3. Verwijder de bout (3ea). (Gebruik een moersleutel of een 10 mm inbussleutel)
4. Verwijder de onderste scharnier R/L

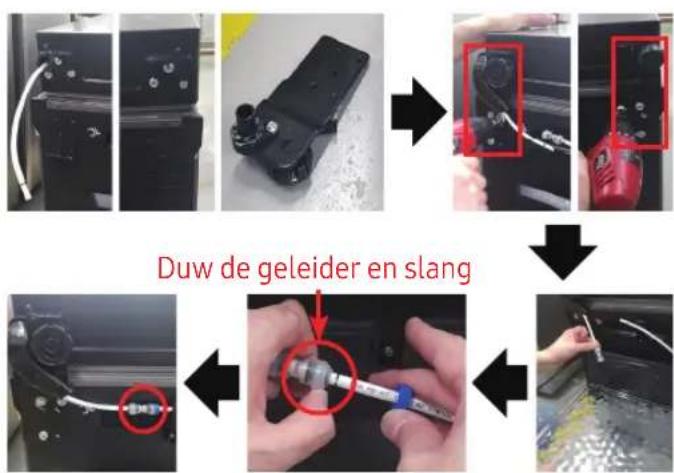

Duw de geleider en slang

[Assemblage]

1. Assembleer de scharnier aan de onderkant. (Gebruik een moersleutel of een 10 mm inbussleutel)
2. Sluit de slang aan (alleen bij de scharnier linksonder).
3. Laat water in de slang lopen. (Alleen bij de scharnier linksonder)

! OPGELET

- Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.

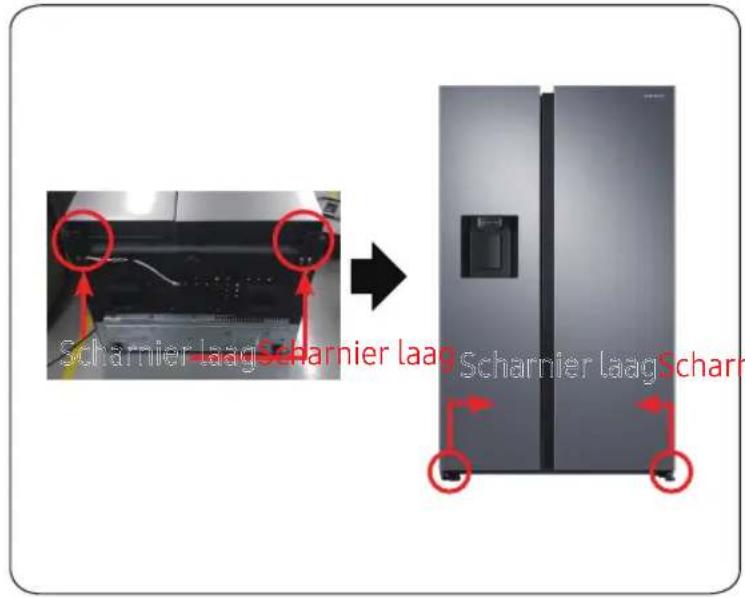

Onderscharnier

Scharnier laag Scharnier laag Scharnier laag Scharier

[Assemblage]

1. Assembleer de onderste scharnier R/L
2. Plaats de set.

OPGELET

• Dit moet door meer dan twee mensen g worden uitgevoerd.
• Vergeet niet de stekker uit de koelkast te halen voordat u de bovenstaande handelingen gaat uitvoeren.
