MANUAL DE UTILIZADOR RS64DG5303B1 SAMSUNG

Portuguese - Português......46

Spanish - Español......55

1. Pode verificar onde pode comprar peças de substituição em http://samsung.com/support
2. Pode visitar o sítio da Internet para compra de peças e inserir o código do modelo do seu produto para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto.

- Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

1. Para peças de substituição, assegurar que o nome da peça coincide com a figura neste manual.

- As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças.

NOTA

No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia.

CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.
• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.
• Deve assegurar que usa luvas quando estiver a realizar as reparações.

A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

01 Metal Cooling 02 03 04

01 Dobradiça superior (esquerda e direita)

03 Gaveta (tabuleiro e cesto)

02 Junta (ref e porta fre)

04 Dobradiça inferior (esquerda e direita)

Substituição da junta

CUIDADO

Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior.

Para remover a junta

Puxar o canto da junta

Abrir a porta e remover a junta da porta.

[Desmontagem]

1. Puxar os 4 cantos da junta.

2. Puxar o centro da junta.

Para voltar a colocar a junta

Empurrar o canto da junta

Encaixe uma nova junta na porta do frigorífico.

Assegurar que não há folga entre a nova junta e a porta.

[Montagem]

1. Empurrar os 4 cantos da junta.

2. Empurrar o centro da junta.

Substituição da gaveta

CUIDADO

Verificar se a gaveta está corretamente colocada na guia durante a montagem.

Para remover a junta

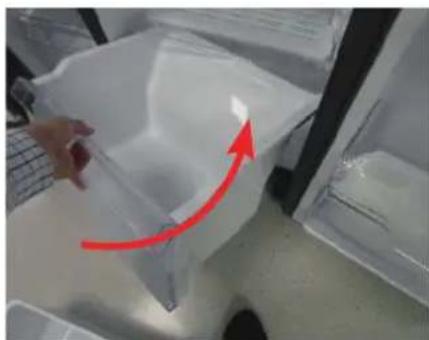

Levantar ligeiramente a frente da gaveta e fazê-la deslizar para fora.

Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.

Para voltar a colocar as gavetas deve seguir a ordem inversa dos respetivos passos de retirada das mesmas.

Para substituir as dobradiças, tem de primeiro remover a porta.

CUIDADO

• Quando remover as portas, deve ter um cuidado extremo porque as portas são pesadas.
• Antes de substituir as dobradiças, colocar uma superfície macia como, por exemplo, uma placa de cartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.
• Dado as dobradiças terem de ser manuseadas com muito cuidado e substituídas por duas ou mais pessoas, recomendamos que seja contactado um técnico de reparações profissional.
• Se remover uma dobradiça sem segurar a porta, a mesma pode cair e provocar lesões.
• Assegurar que o eixo está firmemente apertado na dobradiça.
• Verificarse a dobradiça está firmemente apertada à estrutura.
• Assegurar que os conetores de ligação estão corretamente ligados.
• Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior.

ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.
• Desligar o cabo de alimentação antes de fazer a inversão das portas.

Ferramentas necessárias (não fornecidas)

1. Desligar o cabo de alimentação e remover os parafusos 1 da tampa usando uma chave Phillips. Depois abrir a porta do congelador e puxar os ganchos laterais para soltar a tampa. Levantar a tampa em direção a si e separar a mesma.

2. Desligar os dois acoplamentos superiores.

3. Remover os três parafusos que fixam a dobradiça.

4. Desmontar a dobradiça superior da parte da frente da porta.

Substituição da dobradiça

O nome do modelo será indicado desta forma: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

1. Depois de desmontar a dobradiça superior direita, desmontar a porta superior do frigorífico.

1. Remover os três parafusos que fixam a dobradiça, desmontar a dobradiça intermédia

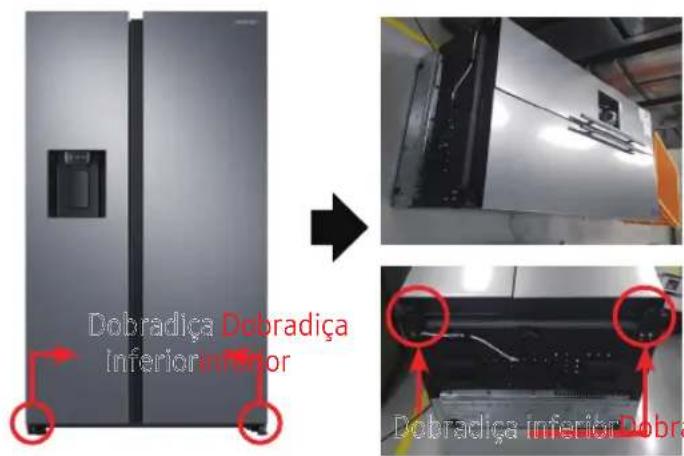

Dobradiça inferior

Dobradica Dobradica Inferior inferior Dobradica inferior

[Desmontagem]

1. Desligar o cabo de alimentação.
2. Deitar o aparelho.

! CUIDADO

• Tem de ser executado por 2 pessoas.
• Assegurar que desliga o cabo de alimentação antes de realizar a operação acima.

erior

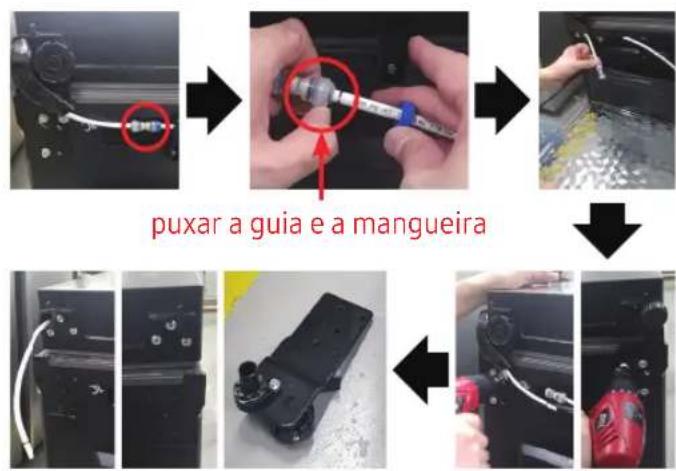

1. Desligar a mangueira. (Apenas a dobradiça inferior esquerda)
2. Saída de água na mangueira. (Apenas a dobradiça inferior esquerda)
3. Remover o parafuso(3ea). (Usar uma chave de porcas ou uma chave de caixa de 10 mm)
4. Remover a dobradiça inferior (D/E).

Empurrar a guia e a mangueira

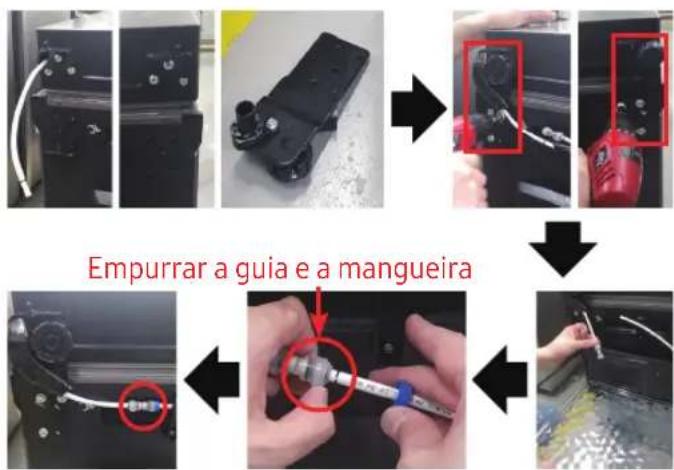

[Montagem]

1. Montar a dobradiça inferior na parte de baixo.
   (Usar uma chave de porcas ou uma chave de caixa de 10 mm)
2. Ligar a mangueira (Apenas com dobradiça inferior esquerda)
3. Montar a saída de água na mangueira. (Apenas a dobradiça inferior esquerda)

! CUIDADO

- Assegurar que desliga o cabo de alimentação antes de realizar a operação acima.

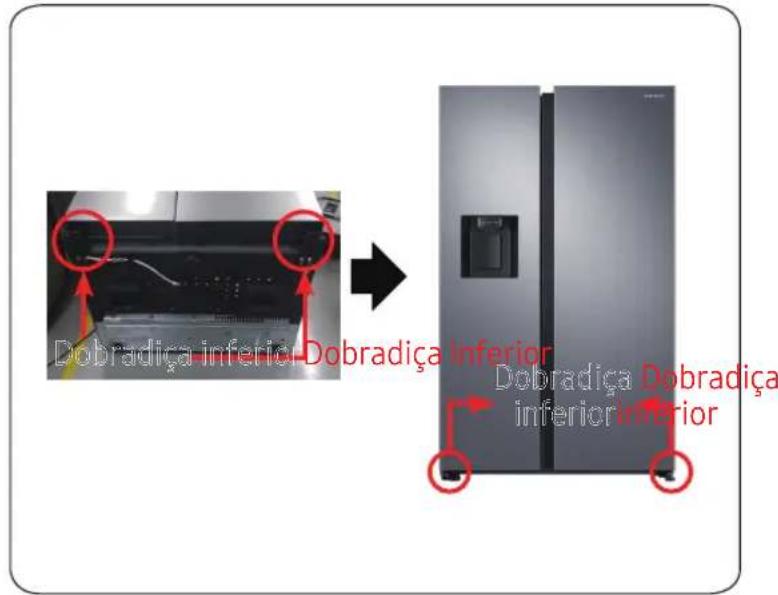

Dobradiça inferior

Dobradica inferior-Dobradica inferior Dobradica Dobradica inferior

[Montagem]

1. Montar a dobradiça inferior (D/E).
2. Colocar o aparelho na vertical.

! CUIDADO

• Tem de ser executado por 2 pessoas.
• Assegurar que desliga o cabo de alimentação antes de realizar a operação acima.
