MANUAL DE UTILIZADOR LED Shadow Chauvet

O Guia de Referência Rápida (GRR) do LED Shadow™ contém informações básicas sobre o produto tais como instalação, opções de menu e valores DMX. Transfira Manual de Utilizador de www.chauvetlighting.com para obter mais informações.

Exclusão de responsabilidade

As informações e especificações contidas neste GRR estão sujeitas a alteração sem aviso prévio.

Instruções de segurança

Estas Instruções de Segurança incluem informações importantes sobre a instalação, utilização e manutenção.

• Este produto não se destina à instalação permanente.
  • Ligue este produto APENAS a um circuito protegido e ligado à terra.
• Desligue-o sempre da alimentação antes da limpeza ou substituição do fusível.
  • NÃO olhe para a fonte de luz quando o produto está ligado.
• Certifique-se de que o cabo de alimentação não está desgastado nem danificado.
• Nunca desligue este produto da alimentação ao puxar o cabo de alimentação.
• Numa instalação suspensa deste produto, utilize sempre um cabo de segurança.
• NÃO permita a presença de materiais inflamáveis junto da unidade durante o seu funcionamento.
• NÃO toque neste produto aquando do funcionamento do mesmo, pois poderá estar quente.

• A tensão da tomada à qual irá ligar este produto deve estar no intervalo indicado no autocolante ou painel posterior do produto.
• Este produto destina-se apenas a ser utilizado no interior! (IP20) Para evitar o risco de incêndio ou choque eléctrico, não exponha este produto à chuva nem humidade.
• Instale sempre este produto num local com ventilação adequada, a pelo menos 50 cm (20 pol.) das superfícies adjacentes.
• Certifique-se de que não estão obstruídas quaisquer ranhuras de ventilação do corpo da unidade.
• Nunca ligue este produto a um regulador da intensidade da luz nem a um reóstato.
• Substitua o fusível por um do mesmo tipo e classificação.
• Transporte este produto APENAS com as pegas ou suportes de montagem/suspensão.
• A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este produto em ambientes com temperaturas superiores.
  • Em caso de um problema de funcionamento grave, pare a utilização imediatamente.
  • NÃO abra este produto. Não contém quaisquer peças passíveis de manutenção.
• Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar totalmente o produto através de um disjuntor ou desconectando-o.

Contacto

Fora dos E.U.A., Reino Unido, Irlanda, México ou Benelux, entre em contacto com o seu distribuidor para solicitar assistência ou devolver um produto. Aceda a www.chauvetlighting.com para obter informações de contacto.

Conteúdo

• LED Shadow™
• Cabo de alimentação

• Suporte de suspensão com equipamento de montagem

• Cartão de garantia
  • Guia de referência rápida

Para começar

Desembale o LED Shadow™ e certifique-se de que recebeu todas as peças em boas condições. Se a caixa ou conteúdos aparentarem estar danificados, notifique imediatamente a transportadora e não a Chauvet.

Descrição do produto

O LED Shadow™ é uma luz de efeitos de retro-iluminação UV LED de 3 canais estonteante. Possui indisponibilidade de cor, cores estáticas, regulador de intensidade e sinal de validação com uma frequência de flash totalmente ajustável. Controlo DMX, bem como programas automáticos e sonoros integrados que permitem uma personalização simples. O LED Shadow™ é compatível com a bolsa de equipamento CHS-40 VIP.

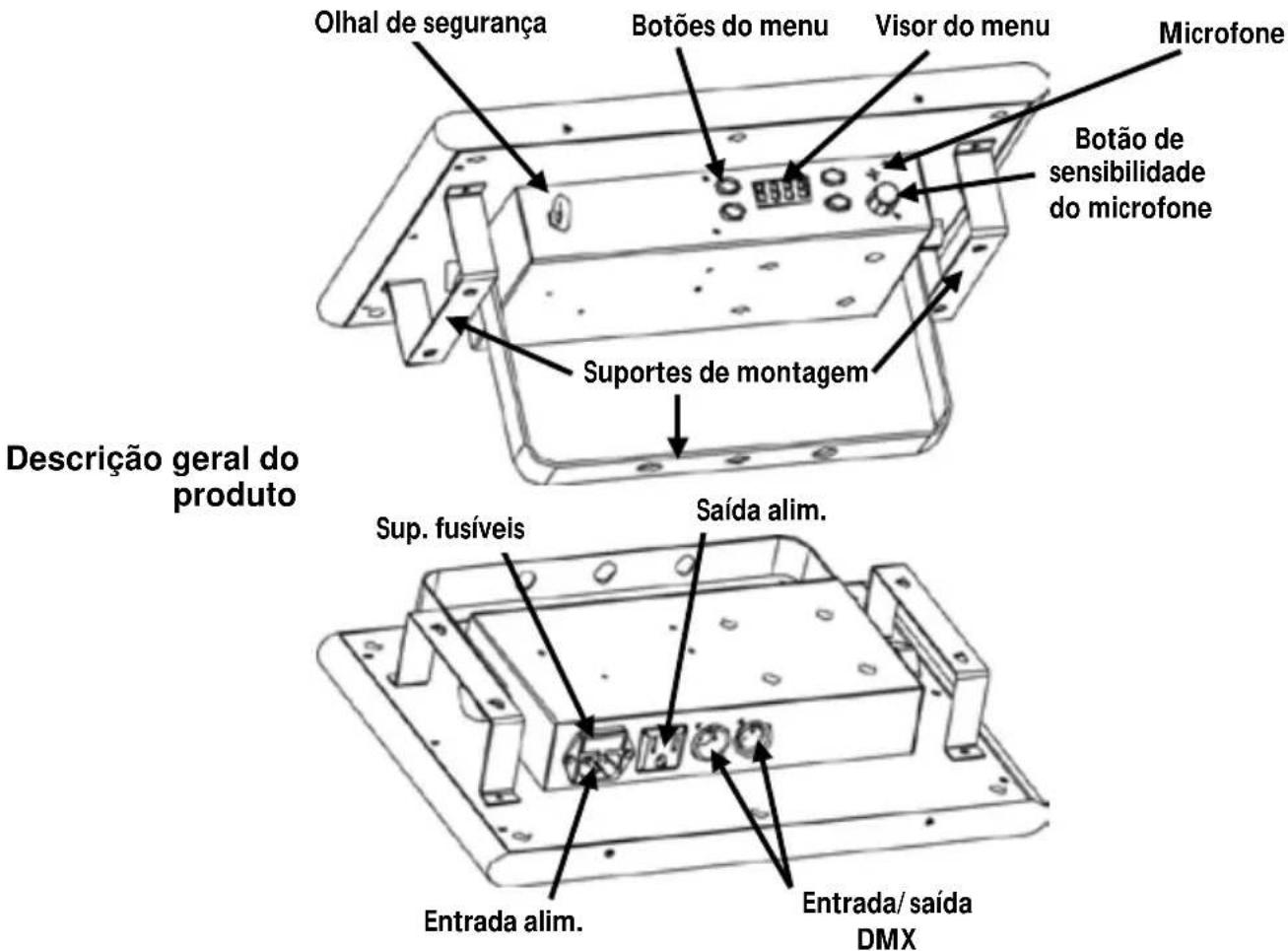

Olhal de segurança Botões do menu Visor do menu Microfone Botão de sensibilidade do microfone Suportes de montagem Descrição geral do produto Sup. fusíveis Saída alim. Entrada alim. Entrada/ saída DMX

Alimentação CA

Este produto possui uma fonte de alimentação de intervalo automático que pode funcionar num intervalo de tensão de entrada de 100 –240 VCA, 50/60 Hz.

Para eliminar desgaste desnecessário e aumentar a respectiva vida útil, durante os períodos de não utilização deve desligar totalmente o produto através de um disjuntor ou desconectando-o.

Interligação de alimentação

Para conhecer o número de máximo de produtos LED Shadow™ que pode ligar à alimentação em cada tensão, consulte o Manual do Utilizador ou a etiqueta do produto.

Substituição do fusível

1. Desligue o produto da alimentação.
2. Encaixe a ponta de uma chave de fendas de cabeça chata na ranhura do suporte de fusíveis.
3. Retire a tampa de segurança do corpo.
4. Retire o fusível queimado do grampo na parte frontal da tampa de segurança e substitua por um fusível com o mesmo tipo e classificação.
5. Volte a colocar o suporte de fusíveis e a ligar a alimentação.

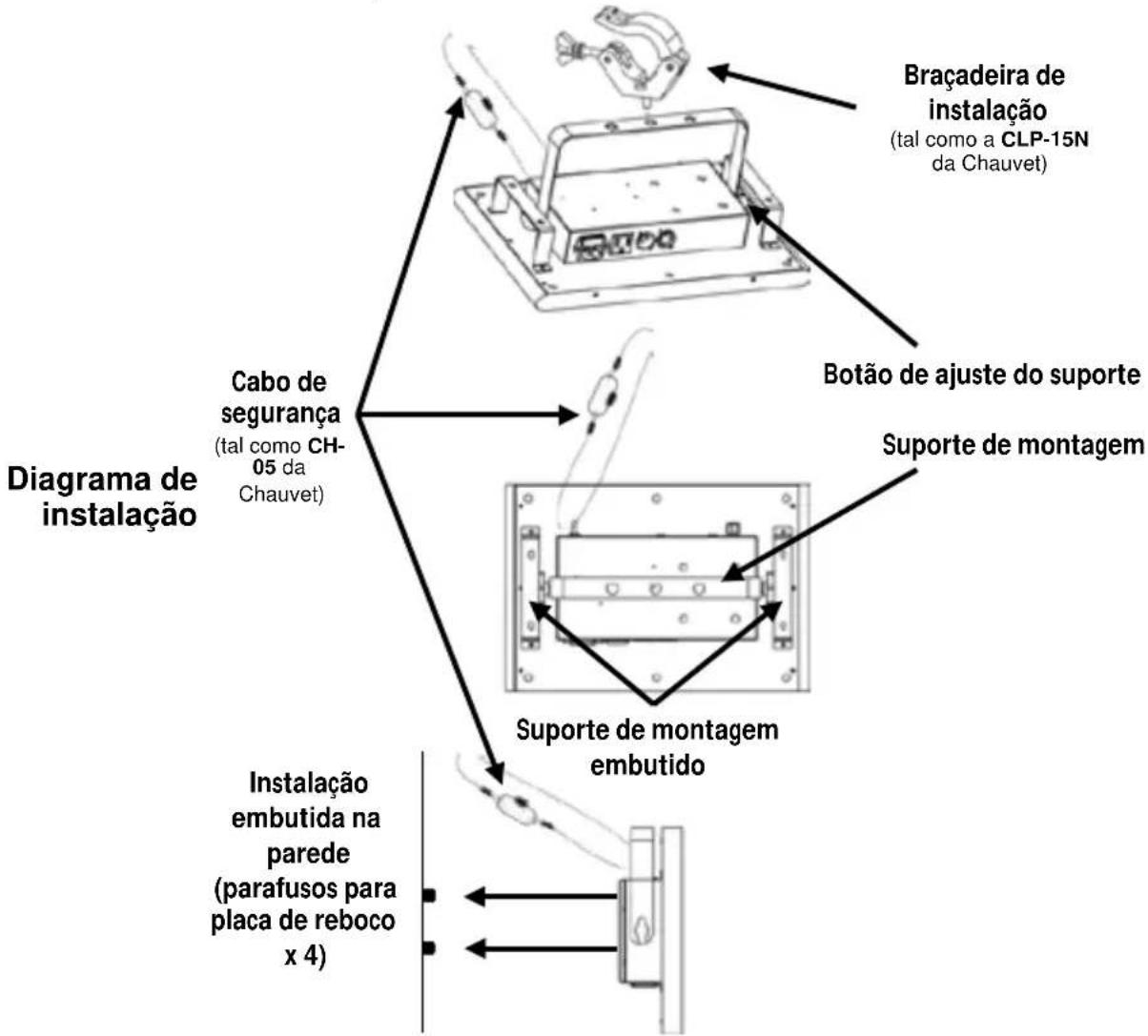

Instalação

Antes de instalar este produto, leia as Instruções de segurança. Certifique-se de que a braçadeira de instalação consegue suportar o peso do produto. Para obter a nossa linha de braçadeiras de montagem Chauvet, aceda a www.chauvetlighting.com/cables-clamps-main.html. Também inclui dois suportes de montagem com orifícios em forma de gota para uma instalação embutida na parede.

Descrição do painel de controlo	Botão	Função
		Selecciona um modo de funcionamento ou encerra a opção do menu actual
		Desloca-se para cima na lista de menus ou aumenta o valor numérico numa função
		Desloca-se para baixo na lista de menus ou diminui o valor numérico numa função
		Activa uma opção do menu ou valor seleccionado

Interligação DMX

O LED Shadow™ pode trabalhar com um controlador DMX quando se encontra ligado a ligações da série DMX. As instruções para a ligação e configuração deste produto para a operação DMX encontram-se no Manual de Utilizador. Se não estiver familiarizado com o DMX, transfira o DMX Primer a partir de www.chauvetlighting.com.

Endereço inicial

Para garantir um acesso total a todos os canais em cada modo DMX, o endereço DMX mais elevado recomendado é 510.

Ligação Principal/ Secundária

O LED Shadow™ utiliza a ligação de dados DMX para o seu modo Principal/Secundário. As instruções para a ligação e configuração deste produto para a operação Principal/Secundário encontram-se no Manual de Utilizador.

IRC-6 Controlo remoto por infravermelhos

O LED Shadow™ é totalmente compatível com o Controlo remoto por infravermelhos (IRC-6) da Chauvet. Para obter mais informações sobre o IRC-6 ou transferir as instruções, aceda a www.chauvetlighting.com.

Opções do menu

Nível principal	Níveis de programação		Descrição
Aut(automático)	Aut0	S. 01–100	Programas automáticos e velocidade
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(activação de som)	Soud		Activação de som
CoL CoLo		L.000–255 (UV)	Regulador de intensidade
		S. 0–8	Velocidade de flashes do estroboscópio
Addr	d001–510		Modo DMX de 3 canais
SLA	SLAV		Modo secundário
SYS	LEdS	on	Ligar LEDs
		oFF	Desligar LEDs
	tEST		Executar um teste a todos os LEDs
	rEST		Reiniciar o software

Valores DMX

3-CH	Canal Função Valor		Percentagem/Definição
	1 Modo	000	Sem função
		001 Ú 039	Modo do regulador de intensidade
		040 Ú 079	Modo automático 1
		080 Ú 119	Modo automático 2
		120 Ú 159	Modo automático 3
		160 Ú 199	Modo automático 4
		200 Ú 239	Modo automático 5
		240 Ú 255	Modo de som
	2 Velocidade estroboscópio (C. 1 001–039)	000 Ú 009	Sem função
		010 Ú 255	Velocidade de flashes do estroboscópio (0–100%)
	Velocidade do modo automático (C. 1 040–239)	000 Ú 255	Velocidade do modo automático (lento para rápido)
	Sem função (C. 1 240–255)	000 Ú 255	Sem função
	3 Intensidade	000 Ú 255	100%–0
