BEDIENUNGSANLEITUNG LED Shadow Chauvet

Über diese Schnell- anleitung

In der Schnellanleitung des LED Shadow™ finden Sie die wesentliche Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetlighting.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikatione können ohne vorherige Ankündigung geändert werden.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Dieses Produkt eignet sich nicht für eine permanente Installation.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

• Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko oder Benelux wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produl zurückzuschicken. Kontaktinformationen finden Sie unter www.chauvetlighting.com.

Packungsinhalt

- LED Shadow™

- Garantiekarte

- Netzkabel

- Schnellanleitung

• Hängebügel mit Befestigungsmaterial

Start

Packen Sie Ihren LED Shadow™ aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Produkt- beschreibung

Der LED Shadow™ ist ein erstaunliches 3-Kanal-, LED-Gerät mit UV-Schwarzlichteffekt. Es verfügt über die Funktionen Verdunkelung, Statisch, Dimmer und Stroboskop, mit vollständig einstellbarer Blitzfrequenz. Die DMX-Steuerung sowie die integrierten Auto- und Musiksteuerungs-Programme ermöglichen eine einfache individuelle Anpassung. Mit dem CHS40 VIP Gear Bag lässt sich der LED Shadow™ bequem transportieren.

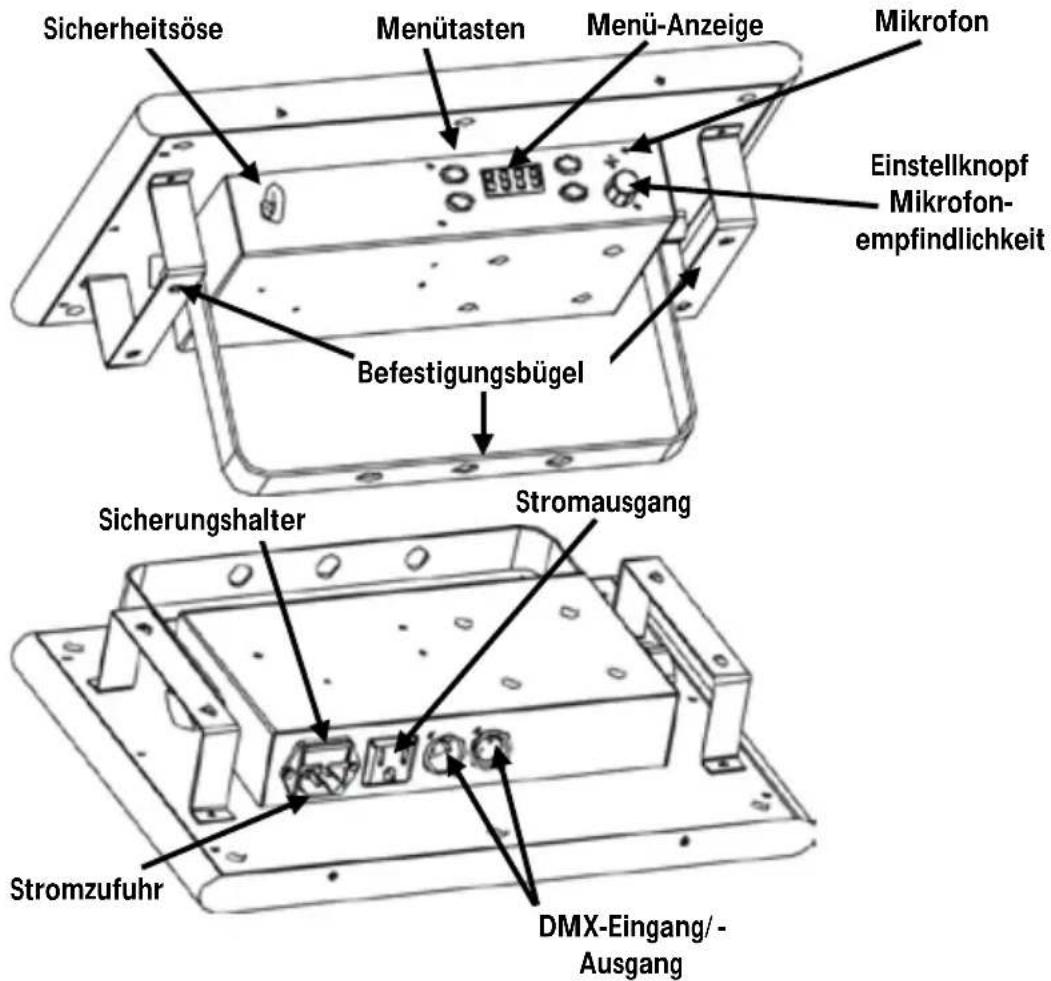

Sicherheitsöse Menütasten Menü-Anzeige Mikrofon Einstellknopf Mikrofon- empfindlichkeit Befestigungsbügel Sicherungshalter Stromausgang Stromzufuhr DMX-Eingang/- Ausgang

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Informationen zur maximalen Anzahl der LED Shadow™-Geräte, die in Serie geschaltet werden können, finden Sie in der Bedienungsanleitung oder auf den Typenschild am Gerät.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

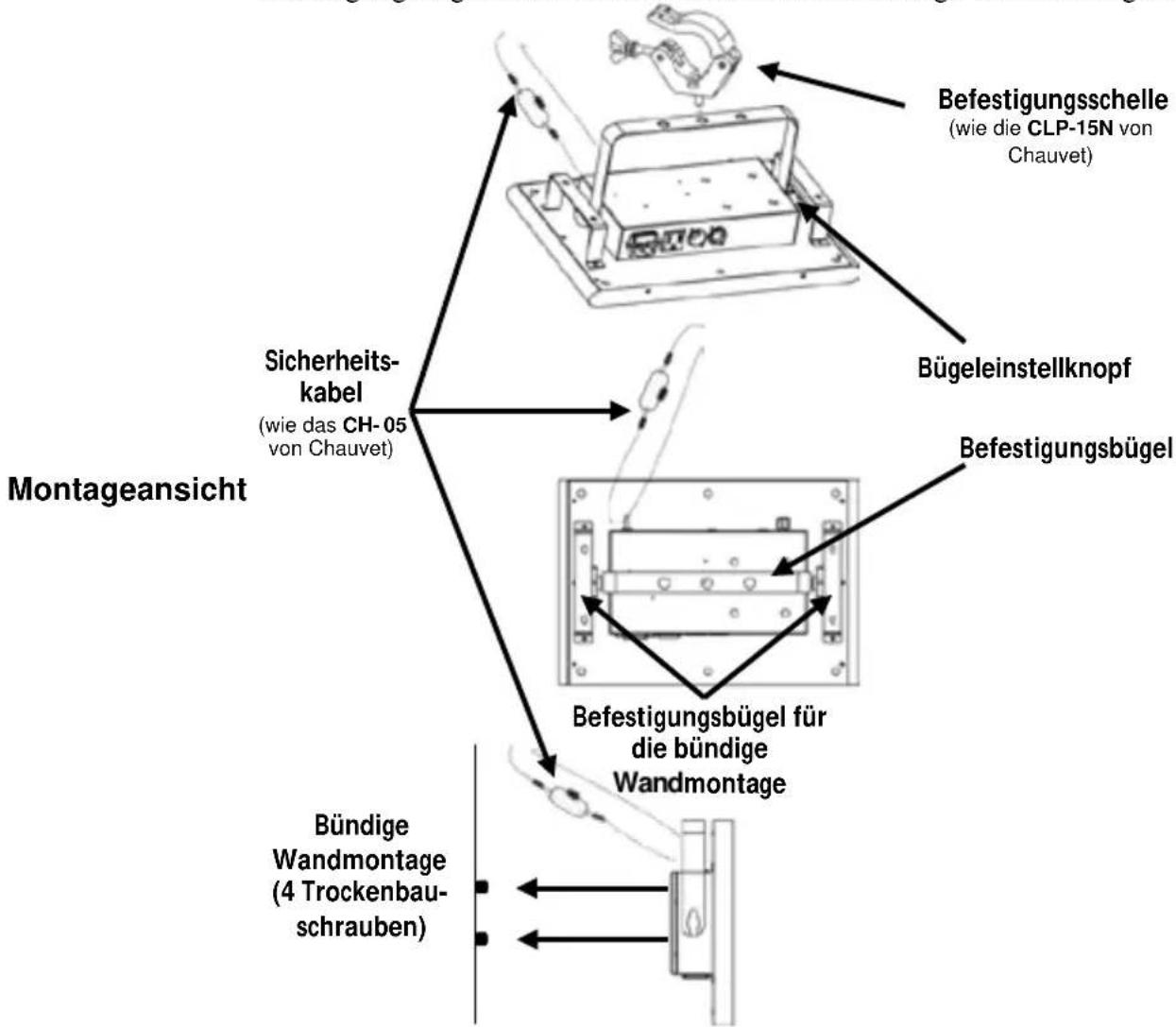

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Stellen Sie sicher, dass die Befestigungsklemme dafür ausgelegt ist, das Produktgewicht tragen zu können. Informationen zu unserer Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter www.chauvetlighting.com/cables-clamps-main.html. Es liegen außerdem zwei Befestigungsbügel mit Schraubenlöchern für die bündige Wandmontage bei.

Beschreibung des Bedienfeldes	Taste	Funktion
		Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
		Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
		Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
		Aktiviert eine Menüoption oder einen ausgewählten Wert
DMX-Verbindung	Der LED Shadow^TM kann mit einem DMX-Controller betrieben werden wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb in DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetlighting.com herunter.
Startadresse	Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 510.
Master/ Slave-Schaltung	Der LED Shadow^TM verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.
IRC-6 Infrarot-Fernbedienung	Der LED Shadow^TM ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von Chauvet. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetlighting.com.

Menüoptionen

Hauptebene	Programmierebenen		Beschreibung
Aut(Automatisch)	Aut0	S. 01–100	Auto-Programme und Geschwindigkeit
	Aut1
	Aut2
	Aut3
	Aut4
	Aut5
Sou(Musiksteuerung)	Soud		Musiksteuerung
CoL CoLo		L.000–255 (UV)	Dimmer
		S. 0–8	Strobe-Blitzgeschwindigkeit
Addr	d001–510		3-Kanal DMX-Modus
SLA	SLAV		Slave-Modus
SYS	LEdS	on	LEDs eingeschaltet
		oFF	LEDs ausgeschaltet
	tESt		Durchführung eines Tests aller LEDs
	rESt		Zurücksetzen der Software

DMX-Werte

3-CH	Kanal	Funktion	Wert	Prozent/Einstellung
	1 Modus		000	Keine Funktion
			001 Ü 039	Dimmer-Modus
			040 Ü 079	Auto-Modus 1
			080 Ü 119	Auto-Modus 2
			120 Ü 159	Auto-Modus 3
			160 Ü 199	Auto-Modus 4
			200 Ü 239	Auto-Modus 5
			240 Ü 255	Musiksteuerungs-Modus
	2	Strobe-Blitzgeschwindigkeit (Kanal 1 001–039)	000 Ü 009	Keine Funktion
			010 Ü 255	Strobe-Blitzgeschwindigkeit (0–100%)
		Auto-Modus Geschwindigkeit (Kanal 1 040–239)	000 Ü 255	Auto-Modus-Geschwindigkeit (von langsam nach schnell)
		Keine Funktion (Kanal 1 240–255)	000 Ü 255	Keine Funktion
	3	Sättigung	000 Ü 255	100%–0
