Produkttyp	Professionelle LED-Leuchte
Marke	Chauvet
Modell	COLORado Solo Edge 1
Stromversorgung	100-240 V AC, 50/60 Hz (universell)
Leistungsaufnahme	1,05 A bei 120 V (max. 12 A pro Stromkreis)
Schutzart	IP65 (staub- und spritzwassergeschützt)
Steuerung	DMX-512 über XLR-Anschlüsse (Eingang/Ausgang)
Lichtquelle	LED (nicht vom Benutzer austauschbar)
Betriebsumgebungstemperatur	Von -15 °C bis 45 °C
Maximale Gehäusetemperatur	69 °C
Sicherheitsabstand (zum Auge)	Mindestens 3,5 m (11,5 ft)
Sicherheitsabstand (brennbare Materialien)	Mindestens 50 cm (20 in)
Montage	Omega-Halterung inklusive, Aufhängung mit Sicherungsseil
Daisy-Chain-Anschluss	Möglich (Gesamtstrom 12 A nicht überschreiten)
Bedienfeld	Navigationstasten (Menu, Enter, Up, Down, Focus)
Lieferumfang	Projektor, Seetronic Powerkon IP65 Netzkabel, DMX-Kabel, Ethernet-Kabel, Tarnfilter, Omega-Halterung, Kurzreferenz
Reinigung	Vor Reinigung vom Netz trennen, für Anschlüsse geeignete IP65-Produkte verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Austausch durch Hersteller oder Fachpersonal
Bestimmungsgemäße Verwendung	Nur für professionelle Nutzung (Bühnenbeleuchtung, Veranstaltungen)
Stroboskop-Warnung	Kann epileptische Anfälle auslösen; örtliche Gesetze beachten

Häufig gestellte Fragen - COLORado Solo Edge 1 Chauvet

Wie schließe ich den COLORado Solo Edge 1 über DMX an?

Verwenden Sie ein DMX-Kabel mit 5-poligen (oder je nach Modell 3-poligen) XLR-Anschlüssen. Verbinden Sie den DMX-Eingang des ersten Geräts mit der Konsole, dann den Ausgang mit dem Eingang des nächsten. Achten Sie auf die Polarität und beenden Sie die Leitung mit einem Abschlusswiderstand.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie reinige ich den COLORado Solo Edge 1?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch für die Außenflächen. Für die Linsen verwenden Sie ein nicht scheuerndes Reinigungsmittel. Schließen Sie nach der Reinigung immer die IP65-Schutzabdeckungen.

Kann ich dieses Gerät im Freien verwenden?

Ja, da es IP65 klassifiziert ist, staub- und spritzwassergeschützt. Verwenden Sie IP65-zertifizierte Netzkabel und DMX-Kabel. Tauchen Sie es nicht ein und vermeiden Sie extreme Bedingungen wie Schnee oder Überschwemmung.

Wie stelle ich den Fokus ein?

Drücken Sie die Taste Focus auf dem Bedienfeld, um in den Vollleistungsmodus zu wechseln, was die Einstellung erleichtert. Dies hat keine Auswirkungen auf andere Parameter. Drücken Sie erneut, um zum Normalmodus zurückzukehren.

Welches Netzkabel soll ich verwenden?

Verwenden Sie das mitgelieferte Seetronic Powerkon IP65-Kabel. Wenn ein Verlängerungskabel erforderlich ist, muss es IP65-zertifiziert sein und mindestens den angegebenen Strom (max. 12 A pro Stromkreis) tragen. Beachten Sie die Farbcodes der Leiter (Phase, Neutralleiter, Erde).

Wird das Gerät während des Betriebs heiß?

Ja, das Gehäuse kann heiß werden. Sorgen Sie für ausreichende Belüftung und halten Sie einen Mindestabstand von 50 cm zu benachbarten Oberflächen ein. Platzieren Sie keine brennbaren Gegenstände in der Nähe.

Wie tausche ich die Lichtquelle aus?

Die LED ist nicht vom Benutzer austauschbar. Bei Defekt wenden Sie sich an den Hersteller oder einen autorisierten Servicepartner für einen Austausch.

Kann ich einen Dimmer mit diesem Scheinwerfer verwenden?

Nein, schließen Sie dieses Gerät niemals an einen Dimmer oder Rheostaten an. Verwenden Sie nur DMX zur Steuerung der Intensität.

Was tun bei plötzlichem Stillstand oder schwerer Fehlfunktion?

Schalten Sie das Gerät sofort aus, indem Sie den Netzstecker ziehen. Überprüfen Sie die Kabel und das Gehäuse. Wenn sichtbare Schäden vorliegen oder das Problem weiterhin besteht, wenden Sie sich vor der erneuten Verwendung an einen qualifizierten Techniker.

BEDIENUNGSANLEITUNG COLORado Solo Edge 1 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des COLORado Solo Edge 1.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.

• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 3.5 m (11.5 Fuß) nicht zu erwarten ist.

- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.

• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.
• Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.
• Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.
• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
• In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
• Brennbares Material in einem Umkreis von 50 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
  • Das Gerät betreiben, wenn das Gehäuse, die Linsen, beschädigt sind.
• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.
• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:
• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

• Verwenden Sie AUSSCHLIESSLICH die Griff um dieses Produkt zu tragen.

• Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.

• Die maximale Temperatur zur Inbetriebnahme beträgt 69°C (156°F).

• Die minimale Umgebungstemperatur beträgt -15 °C (5 °F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.

- Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

Verbindung des Steuersignals: DMX-Leitung

• Das Produkt ist mit XLR-Buchsen für den DMX-Eingang und -Ausgang ausgestattet.
• Hinweis: Dieser Steuerkreis ist isoliert und gehört zum Datenanschluss der Klasse 2.
• Der Steuerkreis weist einen kumulativen Ableitstrom von weniger als 3,5 mA auf.

Lieferumfang

• COLORado Solo Edge 1
• Seetronic Powerkon IP65 Netzkabel
• DMX-Kabel und Ethernetkabel

• Stealth-Filter
• Omega-Halterungen mit Befestigungsmaterial
• Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

COLORado Solo Edge 1-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	1.28 A	1.05 A	.61 A	.55 A	.53 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

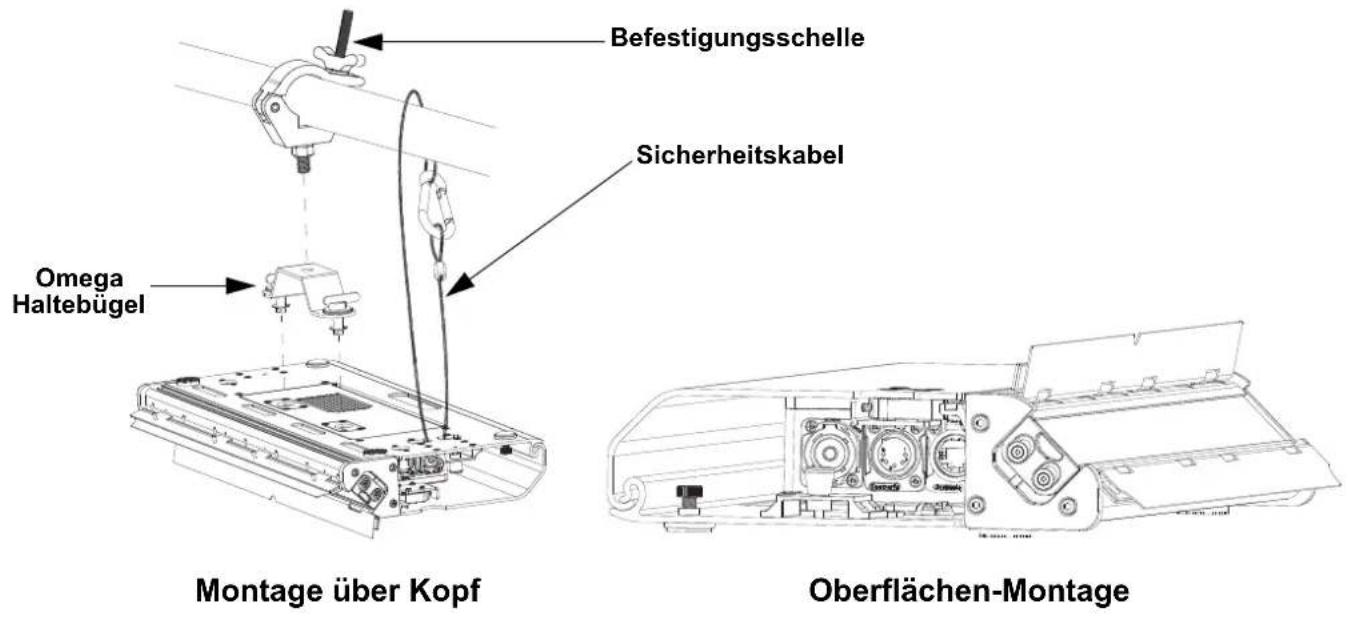

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

Montageansicht

Beschreibung des Bedienfelds

Taste Name Funktion
		Beendet das aktuelle Menü oder die Funktion
		Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
		Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
		Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion
		Aktiviert oder deaktiviert den Fokus-Modus: volle Ausgangsleistung für einfaches Fokussieren. Andere Einstellungen werden nicht geändert.
