Produkttyp	Professionelle LED-Leuchte
Marke	Chauvet
Modell	COLORado Solo Edge 3
Stromversorgung	100-240 V AC, 50/60 Hz (universell)
Stromverbrauch	2,46 A (100 V), 2,03 A (120 V), 1,18 A (208 V), 1,06 A (230 V), 1,02 A (240 V)
Nennleistung	Ca. 244 W (bei 120 V)
Schutzart	IP65 (strahlwassergeschützt und staubdicht)
Betriebstemperatur	-20 °C bis 45 °C
Lichtquelle	Mehrfarbige LED (nicht vom Benutzer austauschbar)
Funktionen	DMX-Steuerung, integriertes Bedienfeld, Solo-Modus, Master/Slave-Modus
Anschlüsse	XLR DMX Ein-/Ausgang, PowerCon IP65 Eingang
Verkettung	Möglich, 12 A pro Stromkreis nicht überschreiten
Montage	Omega-Halterungen inklusive, Befestigung mit Haken (nicht inklusive), Sicherungsseil verwenden
Sicherheitsabstand	Nicht näher als 3,5 m betrachten; 50 cm Abstand zu brennbaren Oberflächen einhalten
Wartung	Vor Reinigung abziehen; Austausch von Sicherung und Lichtquelle muss von einem Fachmann durchgeführt werden
Lieferumfang	Gerät, PowerCon IP65 Netzkabel, DMX-Kabel, Ethernet-Kabel, Tarnfilter, 2 Omega-Halterungen mit Schrauben, Kurzreferenz
Verwendung	Professionell, Innen- und Außenbereich (mit Vorsicht)
Garantie	Händler oder Hersteller konsultieren

Häufig gestellte Fragen - COLORado Solo Edge 3 Chauvet

Wie installiere ich den COLORado Solo Edge 3?

Verwenden Sie mindestens zwei Befestigungspunkte pro Gerät mit den mitgelieferten Omega-Halterungen. Montieren Sie das Produkt mindestens 50 cm von benachbarten Oberflächen entfernt und verwenden Sie ein Sicherungsseil. Schließen Sie das PowerCon IP65 Netzkabel und ggf. das DMX-Kabel an.

Welche Schutzart (IP) hat dieser Scheinwerfer?

Der COLORado Solo Edge 3 ist mit IP65 klassifiziert, was ihn gegen Spritzwasser und Staub resistent macht. Verwenden Sie für den Außeneinsatz ebenfalls IP65-konforme Strom- und Datenkabel.

Wie stelle ich die DMX-Adresse ein?

Verwenden Sie das Bedienfeld auf der Rückseite des Geräts. Drücken Sie die Menü-Taste, navigieren Sie mit den Pfeilen zur DMX-Adresse und bestätigen Sie mit Enter. Der Adressbereich hängt vom gewählten DMX-Modus ab.

Kann ich dieses Produkt im Freien verwenden?

Ja, dank seiner IP65-Klassifizierung kann es vorübergehend im Außenbereich eingesetzt werden. Stellen Sie sicher, dass alle Anschlüsse ebenfalls IP65 sind und das Produkt nicht eingetaucht oder längeren extremen Bedingungen ausgesetzt wird.

Wie reinige ich den COLORado Solo Edge 3?

Trennen Sie das Gerät immer vor der Reinigung. Verwenden Sie ein trockenes oder leicht feuchtes Tuch, um Gehäuse und Linsen zu reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.

Was tun, wenn die Sicherung durchbrennt?

Der Austausch der Sicherung muss von einem qualifizierten Fachmann durchgeführt werden. Trennen Sie das Gerät und wenden Sie sich an den Hersteller oder einen autorisierten Service, um eine geeignete Ersatzsicherung zu erhalten.

Was ist der maximale Stromverbrauch?

Der maximale Strom beträgt ca. 2,46 A bei 100 V. Überschreiten Sie nicht 12 A pro Stromkreis. Die Stromtabelle für verschiedene Spannungen finden Sie im Handbuch.

Verfügt der Scheinwerfer über einen Stroboskopmodus?

Ja, wie die meisten professionellen LED-Scheinwerfer unterstützt der COLORado Solo Edge 3 einen Stroboskopeffekt. Achtung: Das blinkende Licht kann epileptische Anfälle auslösen; beachten Sie die örtlichen Gesetze.

Wie transportiere ich das Produkt sicher?

Verwenden Sie nur die dafür vorgesehenen Griffe. Vermeiden Sie Stöße und extreme Temperaturen. Lassen Sie das Produkt akklimatisieren, wenn es unter kalten Bedingungen gelagert wurde, bevor Sie es anschließen.

Wo finde ich das vollständige Handbuch?

Das vollständige Handbuch ist kostenlos auf der Website notice-facile.com oder auf der Website des Herstellers Chauvet als Download verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG COLORado Solo Edge 3 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des COLORado Solo Edge 3.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.

• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 3.5 m (11.48 Fuß) nicht zu erwarten ist.

- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.

• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

• V O R S I C H T!

- Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.

- Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.

- Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

- Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder die Sicherung austauschen.

- Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.

- Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.

- Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.

- Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

- Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.

- In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.

- Brennbares Material in einem Umkreis von 50 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.

- Dieses Produkt an einen Dimmer oder Rheostat anschließen.

- Das Gerät betreiben, wenn das Gehäuse, die Linsen, oder die Kabel beschädigt sind.

- Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.

- Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

- Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.

- Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.

• Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

- Verwenden Sie AUSSCHLIESSLICH die Griffe um dieses Produkt zu tragen.

• Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.

• Die minimale Umgebungstemperatur beträgt -20 °C (-4 °F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.

- Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

Verbindung des Steuersignals: DMX-Leitung

- Das Produkt ist mit XLR-Buchsen für den DMX-Eingang und -Ausgang ausgestattet.

- Hinweis: Dieser Steuerkreis ist isoliert und gehört zum Datenanschluss der Klasse 2.

- Der Steuerkreis weist einen kumulativen Ableitstrom von weniger als 3,5 mA auf.

Lieferumfang

• COLORado Solo Edge 3

• Seetronic Powerkon IP65 Netzkabel

• DMX-Kabel und Ethernetkabel

- Stealth-Filter

• 2 Omega-Halterungen mit Befestigungsmaterial

- Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb		Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

COLORado Solo Edge 3-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	2,46 A	2,03 A	1,18 A	1,06 A	1,02 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

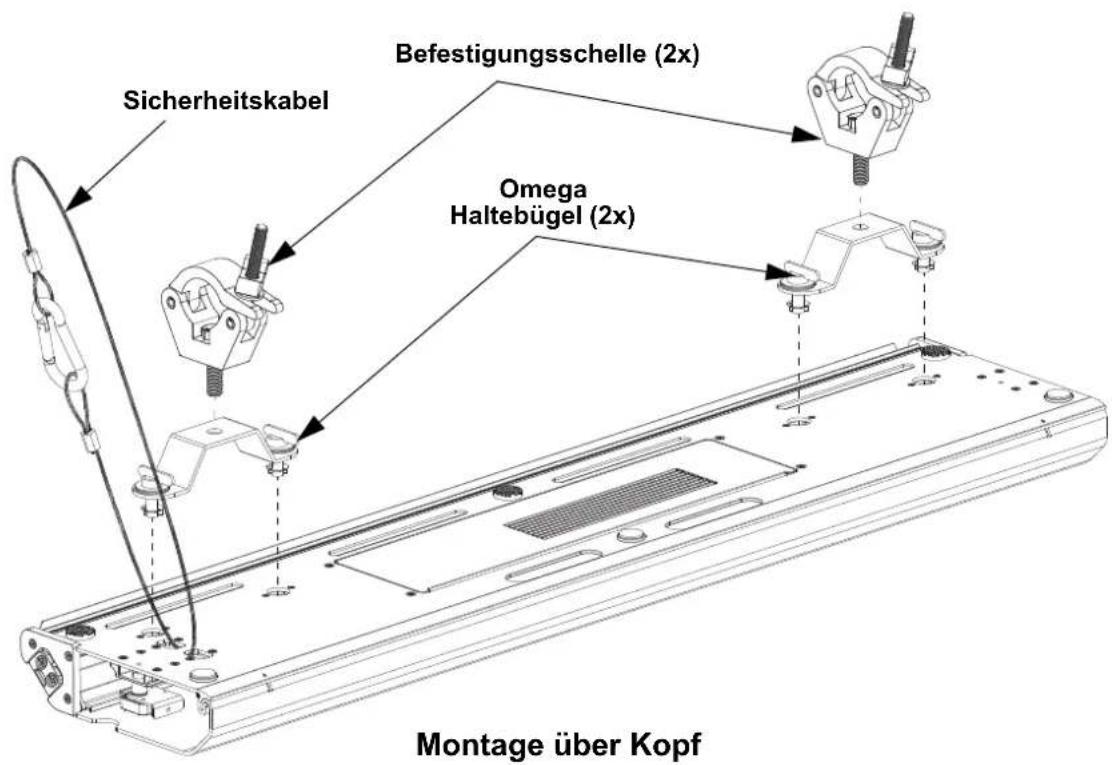

Montageansicht

Beschreibung des Bedienfelds

Taste Name Funktion
		Beendet das aktuelle Menü oder die Funktion
		Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
		Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
		Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion
		Aktiviert oder deaktiviert den Fokus-Modus: volle Ausgangsleistung für einfaches Fokussieren. Andere Einstellungen werden nicht geändert.
