Type de produit	Lampe LED professionnelle
Marque	Chauvet
Modèle	COLORado Solo Edge 3
Alimentation	100-240 V CA, 50/60 Hz (universelle)
Consommation électrique	2,46 A (100 V), 2,03 A (120 V), 1,18 A (208 V), 1,06 A (230 V), 1,02 A (240 V)
Puissance nominale	Environ 244 W (à 120 V)
Indice de protection	IP65 (étanche aux projections et à la poussière)
Température de fonctionnement	-20 °C à 45 °C
Source lumineuse	LED multicolore (non remplaçable par l'utilisateur)
Fonctions	Contrôle DMX, panneau de commande intégré, mode solo, mode maître/esclave
Connectique	XLR DMX entrée/sortie, PowerCon IP65 entrée
Raccordement en chaîne	Possible, ne pas dépasser 12 A par circuit
Montage	Supports oméga inclus, fixation par crochets (non inclus), utiliser un câble de sécurité
Distance de sécurité	Ne pas regarder à moins de 3,5 m ; maintenir 50 cm des surfaces inflammables
Entretien	Débrancher avant nettoyage ; le remplacement du fusible et de la source lumineuse doit être effectué par un professionnel
Contenu de la boîte	Appareil, câble d'alimentation PowerCon IP65, câble DMX, câble Ethernet, filtre furtif, 2 supports oméga avec vis, guide de référence rapide
Usage	Professionnel, intérieur et extérieur (avec précautions)
Garantie	Consulter le revendeur ou le fabricant

FOIRE AUX QUESTIONS - COLORado Solo Edge 3 Chauvet

Comment installer le COLORado Solo Edge 3 ?

Utilisez au moins deux points de fixation par appareil avec les supports oméga fournis. Montez le produit à au moins 50 cm des surfaces adjacentes et utilisez un câble de sécurité. Branchez le câble d'alimentation PowerCon IP65 et le câble DMX si nécessaire.

Quel est l'indice de protection IP de ce projecteur ?

Le COLORado Solo Edge 3 est classé IP65, ce qui le rend résistant aux projections d'eau et à la poussière. Pour une utilisation extérieure, utilisez des câbles d'alimentation et de données également classés IP65.

Comment régler l'adresse DMX ?

Utilisez le panneau de commande à l'arrière de l'appareil. Appuyez sur le bouton Menu, naviguez avec les flèches pour sélectionner l'adresse DMX, puis validez avec Enter. La plage d'adresses dépend du mode DMX choisi.

Puis-je utiliser ce produit en extérieur ?

Oui, grâce à son indice IP65, il peut être utilisé temporairement en extérieur. Assurez-vous que tous les connecteurs sont également IP65 et que le produit n'est pas immergé ou exposé à des conditions extrêmes prolongées.

Comment nettoyer le COLORado Solo Edge 3 ?

Débranchez toujours l'appareil avant de le nettoyer. Utilisez un chiffon sec ou légèrement humide pour nettoyer le boîtier et les lentilles. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si le fusible saute ?

Le remplacement du fusible doit être effectué par un professionnel qualifié. Débranchez l'appareil et contactez le fabricant ou un service agréé pour obtenir un fusible de rechange adapté.

Quelle est la consommation électrique maximale ?

Le courant maximal est d'environ 2,46 A à 100 V. Ne dépassez pas 12 A sur un seul circuit. Consultez le tableau des courants dans le manuel pour les différentes tensions.

Le projecteur dispose-t-il d'un mode stroboscope ?

Oui, comme la plupart des projecteurs LED professionnels, le COLORado Solo Edge 3 supporte un effet stroboscope. Attention : la lumière clignotante peut déclencher des crises d'épilepsie ; respectez les lois locales.

Comment transporter le produit en toute sécurité ?

Utilisez uniquement les poignées prévues à cet effet. Évitez les chocs et les températures extrêmes. Laissez le produit s'acclimater s'il a été stocké dans des conditions froides avant de le brancher.

Où puis-je trouver le manuel complet ?

Le manuel complet est disponible gratuitement en téléchargement sur le site notice-facile.com ou sur le site du fabricant Chauvet. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI COLORado Solo Edge 3 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado Solo Edge 3.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 11.48 pieds (3.5 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit ou de remplacer le fusible.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.

• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- Utiliser UNIQUEMENT le poignées pour transporter ce produit.

• La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• La température ambiante minimale est de -4 °F (-20 °C). Ne faites pas fonctionner ce produit à des températures plus basses.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado Solo Edge 3
• Cordon d'alimentation Seetronic Powerkon IP65
• Câble DMX et câble Ethernet

• Flitre furtif
• 2 supports oméga avec matériel de montage
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado Solo Edge 3. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	2,46 A	2,03 A	1,18 A	1,06 A	1,02 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

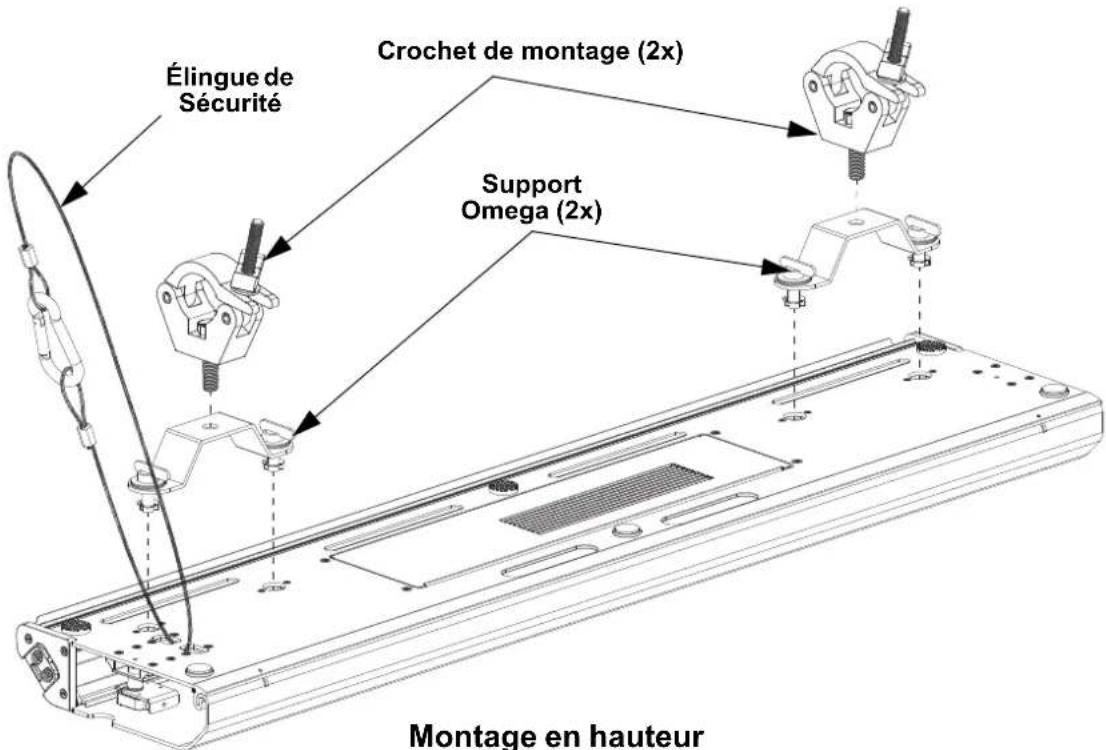

Schéma de Montage de l'Appareil

Panneau de commande description

Bouton	Nom Fonction
		Pour quitter le menu ou la fonction en cours
		Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
		Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
		Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
		Pour activer ou désactiver le mode de mise au point: pleine puissance de sortie pour une mise au point facile. Ne modifie pas les autres paramètres
