EVE P-150 UV - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Marque	Chauvet
Modèle	EVE P-150 UV
Type de produit	Lampe UV à LED
Dimensions (approx.)	270 x 230 x 270 mm
Poids (approx.)	3,5 kg
Alimentation	100-240 VCA, 50/60 Hz (alimentation universelle)
Consommation	150 W (estimation)
Fusible	Type et ampérage identiques au fusible d'origine
Indice de protection	IP20 (usage intérieur uniquement)
Température ambiante max.	40 °C
Modes de contrôle	DMX (1 canal ou 5 canaux), maître/esclave, autonome, son-activé
Fonctions principales	UV, stroboscope, programmes automatiques, gradation, sensibilité au son
Connectivité sans fil	Compatible D-Fi USB (récepteur/émetteur)
Chaînage électrique	Possible, consulter le manuel pour le nombre max.
Accessoires inclus	Lentilles 25° et 45°, porte-gélatine, cordon d'alimentation, fiche de garantie, manuel
Montage	Support de montage avec poignées de réglage, câble de sécurité obligatoire
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; remplacer le fusible si nécessaire
Sécurité	Mise à la terre obligatoire ; ne pas exposer les yeux à la source ; ne pas utiliser en extérieur ; ventilation à 50 cm minimum

FOIRE AUX QUESTIONS - EVE P-150 UV Chauvet

Comment configurer l'adresse DMX de l'EVE P-150 UV ?

Utilisez les boutons MENU, HAUT, BAS et ENTER sur le panneau de commande. Naviguez jusqu'au mode DMX, sélectionnez 1-CH ou 5-CH, puis réglez l'adresse de départ de 1 à 512.

Comment fonctionne le mode maître/esclave ?

Connectez les appareils en série via DMX. Réglez un appareil en mode maître (par exemple en mode autonome ou son-activé) et les autres en esclave (adresse DMX 1). Le maître contrôle les esclaves.

Puis-je utiliser un contrôleur sans fil avec cet appareil ?

Oui, l'EVE P-150 UV est compatible avec le module D-Fi USB de Chauvet. Branchez-le sur le port USB pour une transmission sans fil DMX. Attention : seul ce module peut être branché sur ce port.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis à tête plate pour desserrer le porte-fusible et retirez-le. Remplacez le fusible grillé par un fusible de même type et ampérage. Remettez en place et rebranchez.

Quels sont les modes de programme disponibles ?

L'appareil propose 3 programmes automatiques (P1 à P3), la vitesse réglable (S1 à S100), et deux programmes son-activés (Snd1 et Snd2) avec sensibilité ajustable.

Comment nettoyer l'appareil ?

Débranchez toujours l'alimentation avant le nettoyage. Utilisez un chiffon sec pour enlever la poussière. Ne pas utiliser de liquides ou d'aérosols.

Quelles sont les précautions de sécurité importantes ?

L'appareil doit être relié à la terre. Ne pas exposer les yeux à la source UV. Utiliser en intérieur uniquement (IP20). Maintenir une ventilation d'au moins 50 cm autour. Ne pas ouvrir le boîtier (aucune pièce réparable par l'utilisateur).

Comment monter l'appareil en hauteur ?

Fixez solidement le support de montage à l'aide d'une pince adaptée (ex : CLP-15 Chauvet). Utilisez toujours un câble de sécurité (ex : CH-05) pour éviter les chutes.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation électrique et le fusible. Assurez-vous que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le fusible est grillé, remplacez-le par un fusible identique.

Comment chaîner plusieurs appareils électriquement ?

Consultez l'étiquette sur l'appareil ou le manuel pour connaître le nombre maximum d'appareils pouvant être chaînés sur 120 V ou 240 V. Ne pas dépasser cette limite pour éviter les surcharges.

MODE D'EMPLOI EVE P-150 UV Chauvet

Le Manuel de Référence (MR) du EVE P-150 UV reprend des informations de base sur cet appareil, notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non responsabilité

Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur ! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

• Lors du remplacement du fusible, utilisez le même type et le même ampérage.

• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour obtenir des informations pour nous contacter.

Contenu

• EVE P-150 UV - Lentilles et - Porte-gélatine • Cordon d'alimentation - Fiche de garantie - Manuel de référence

Préalable

Déballez votre EVE P-150 UV et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagé, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Pour savoir combien de projecteurs EVE P-150 UV peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Avec un tournevis à tête plate, desserrez le porte-fusible et retirez-le directement.
3. Enlevez le fusible grillé du porte-fusible et remplacez-le par un fusible de même type et de même ampérage.
4. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

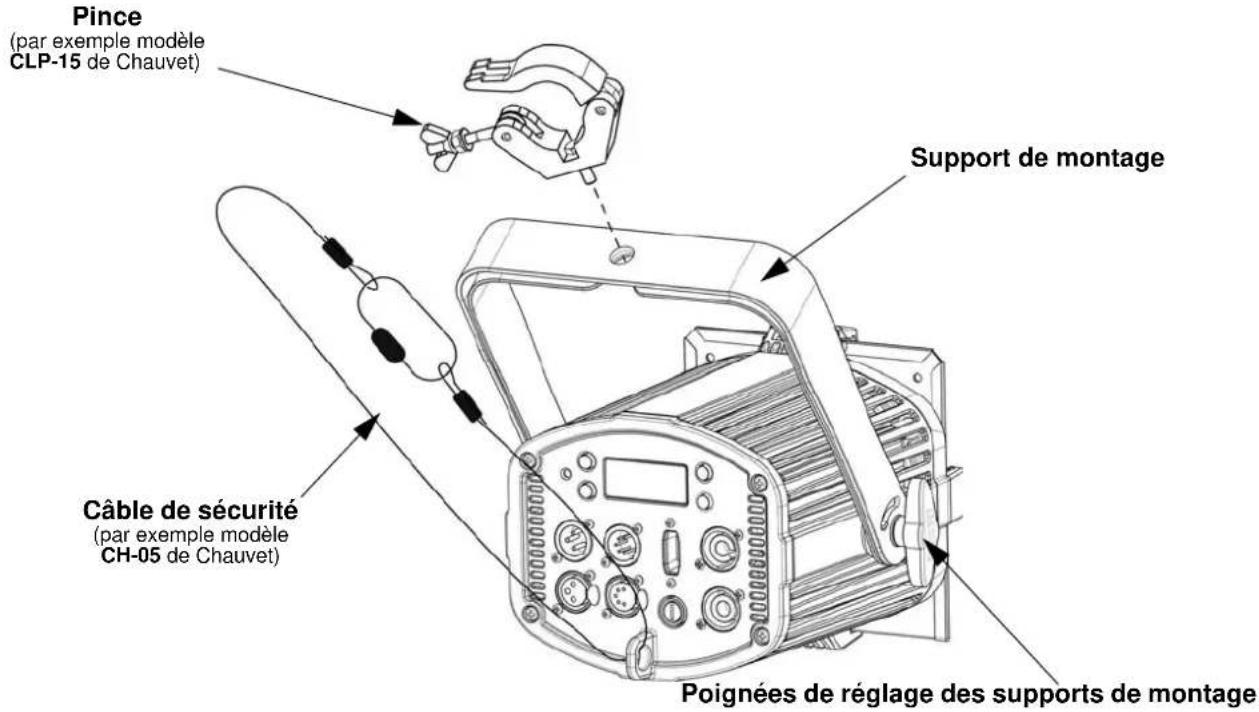

Schéma de montage

Description du panneau de commande

Bouton Fonction

	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Mode Niveau de programmation Description
Mode DMX	1-CH d 1–512 Mode DMX à 1 canaux
	5-CH d 1–512 Mode DMX à 5 canaux
Programme	P--	P	1–3 Programmes automatiques 1–3
Vitesse	S--	S	1–100 Vitesse de programme
Son-activé	Snd	Snd1–2	Programme son-activé
Sensibilité	SenS	u 0–100	Paramétrage de sensibilité au son
Gradateur	U--	d 0–255 0–100%
Mode gradateur	dIM	OFF	Paramétrage de vitesse de gradateur: arrêt, rapide, moyen et lent
		dIM1
		dIM2
		dIM3
Température	teMP	--	Affiche la température actuelle du produit en °C

Chaînage DMX

Le EVE P-150 UV peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 508.

Connexion maître/esclave

Le EVE P-150 UV utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connectivité D-Fi USB

Le EVE P-150 UV peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non-respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage et les boutons du menu seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit:

1. Module D-Fi USB
2. DMX filaire
3. Affichage digital manuel / boutons du menu

Valeurs DMX

5-CH

Canal Fonction Valeur Pourcentage/Paramétrage
1 Ultra-violet 000		255 0–100%
2	Stroboscope (lorsque le canal 3 est entre 000 031)	000 015 Aucune fonction
		016 255 Stroboscope, lente à rapide
	Vitesse du programme (lorsque le canal 3 est entre 032 223)	000 255 Vitesse, lente à rapide
	Sensibilité au son (lorsque le canal 3 est entre 224 255)	000 010 Sensibilité arrêt
		011 255 Sensibilité, basse à élevée
3	Programmes Automatiques	000 031 Aucune fonction
		032 095 0–100%
		096 159 100–0%
		160 223 100–0–100%
		224 240 Programme son-activé 1
		241 255 Programme son-activé 2
4 Gradateur 000		255 0–100%
5 Vitesse de gradation		000 051 Vitesse de gradation réglée depuis l'affichage
		052 101 Arrêt du mode de vitesse de gradation
		102 152 Mode 1 de vitesse de gradation (rapide)
		153 203 Mode 2 de vitesse de gradation (moyen)
		204 255 Mode 3 de vitesse de gradation (lent)

1-CH

Canal	Fonction	Valeur	Pourcentage/Paramétrage
1 Ultra-violet 000		255 0-100%
