MANUAL DE USUARIO EVE P-150 UV Chauvet

La Guía de referencia rápida (GRR) del EVE P-150 UV contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

- La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

- ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.

- Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

- Nunca conecte este producto a un atenuador o reostato.

- Sustituya el fusible con uno del mismo tipo y categoría.

- Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.

- La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- NO abra este producto. No contiene piezas reparables por el usuario.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.

Qué va incluido

• EVE P-150 UV
• Lentes de 25° y 45°
- Marco de gel
• Cable de alimentación
- Tarjeta de garantía
• Guía de referencia rápida

Para empezar

Desembale su EVE P-150 UV y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de EVE P-150 UV que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

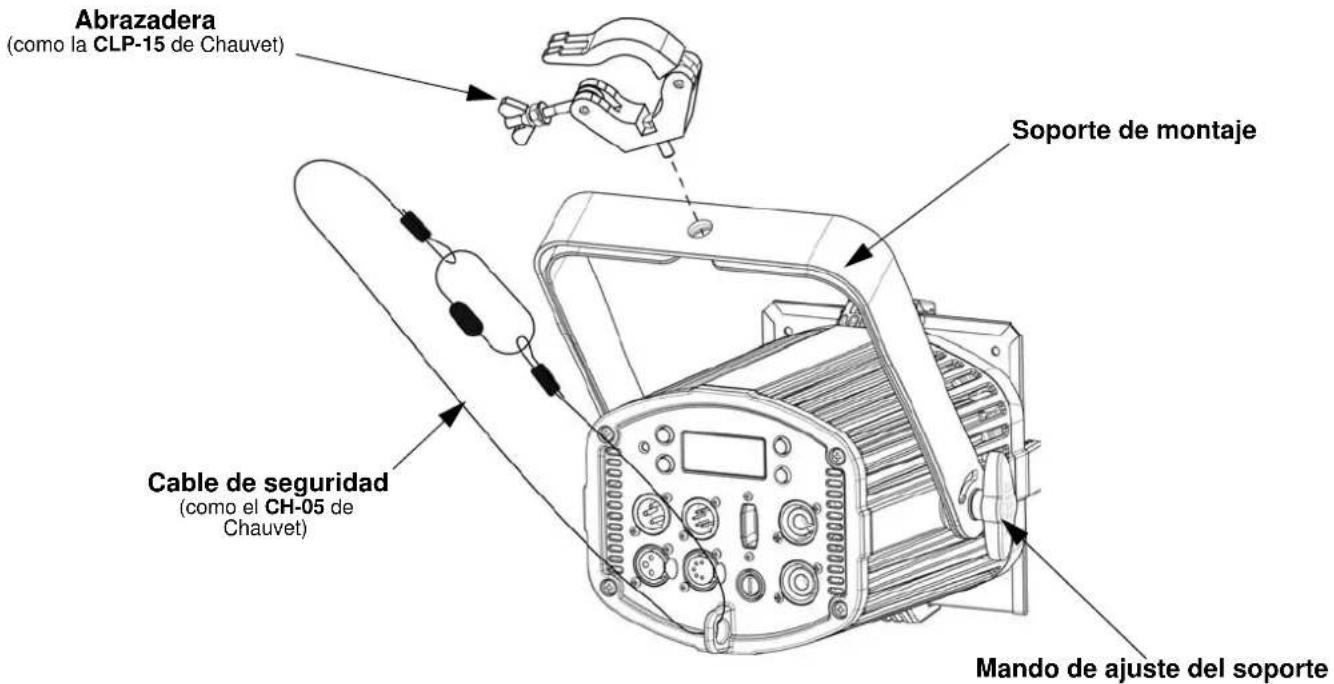

Diagrama de montaje

Abrazadera (como la CLP-15 de Chauvet) Cable de seguridad (como el CH-05 de Chauvet) Soporte de montaje Mando de ajuste del soporte

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles de programación Descripción
Modo DMX	1-CH d 1–51	2 Modo DMX de 1 canales
	5-CH d 1–51	2 Modo DMX de 5 canales
Programas	P--	P	1–3 Selecciona programas automáticos 1–3
Velocidad	S--	S	1–100 Establece la velocidad del programa automá
Activado por sonido	Snd	Snd1–2	Selecciona programas activado por sonido
Sensibilidad	SenS	u 0–100	Ajustes de sensibilidad al sonido
Atenuador	U--	d 0–255	0–100%
Modo atenuador	dIM	OFF	Ajustes de velocidad de atenuador: desactivada, rápida, media o lenta
		dIM1
		dIM2
		dIM3
Temperatura	teMP	--	Muestra la temperatura actual del producto en °C

Enlace DMX

El EVE P-150 UV puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 508.

Conexión Maestro/Esclavo

El EVE P-150 UV usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conectividad D-Fi USB

El EVE P-150 UV tiene la capacidad de convertirse en un receptor/transmisor

D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de pantalla manual y botones de menú no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Control de pantalla manual/Botones de menú

Valores DMX

5-CH

Canal Función Valor Porcentaje/Configuración
1 Ultravioleta 000		⇔ 255 0-100%
2	Estroboscopio (cuando el C 3 está entre 000⇔ 031)	000 ⇔ 015 Sin función
		016 ⇔ 255 Estroboscopio, lenta a rápida
	Velocidad de programa (cuando el C 3 está entre 032⇔ 223)	000 ⇔ 255 Velocidad de programa, lenta a rápida
	Sensibilidad al sonido (cuando el C 3 está entre 224⇔ 255)	000 ⇔ 010 Sensibilidad al sonido apagado
		011 ⇔ 255 Sensibilidad al sonido, bajo a alto
3	Programas automáticos	000 ⇔ 031 Sin función
		032 ⇔ 095 0-100%
		096 ⇔ 159 100-0%
		160 ⇔ 223 100-0-100%
		224 ⇔ 240 Programa activa por sonido 1
		241 ⇔ 255 Programa activa por sonido 2
4 Atenuador 000		⇔ 255 0-100%
5 Modo atenuador		000 ⇔ 051 Ajuste de la velocidad del atenuador desde la pantalla
		052 ⇔ 101 Modo velocidad del atenuador apagado
		102 ⇔ 152 Modo velocidad del atenuador 1 rápida
		153 ⇔ 203 Modo velocidad del atenuador 2 intermedia
		204 ⇔ 255 Modo velocidad del atenuador 3 lenta

1-CH

Canal Función Valor Porcentaje/Configuración
1 Ultravioleta 000	255 0–100%
