Tipo de producto	Lámpara LED de efecto
Marca	Chauvet
Modelo	EVE P-130 RGB
Alimentación	100-240 V CA, 50/60 Hz (universal)
Consumo	No especificado (consulte la etiqueta)
Funciones principales	DMX (3, 4, 9 canales), colores estáticos, programas automáticos (4), programas activados por sonido (2), maestro/esclavo, D-Fi USB
Modos DMX	3 canales (RGB), 4 canales (atenuador + RGB), 9 canales (atenuador + RGB + macros + estroboscopio + programas + velocidad + sensibilidad + atenuación)
Temperatura de funcionamiento	Máx. 40 °C (104 °F)
Índice de protección	IP20 (uso interior únicamente)
Montaje	Soporte de montaje con manijas de ajuste, cable de seguridad obligatorio en altura
Conexión en cadena eléctrica	Número máx. de proyectores en cadena según el voltaje (consulte el manual)
Conectividad	DMX por cable (XLR 3 pines), D-Fi USB (inalámbrico mediante módulo opcional)
Contenido de la caja	Proyector, 2 lentes, portagelatina, cable de alimentación, manual de referencia
Seguridad	Puesta a tierra obligatoria, no exponer los ojos a la fuente de luz, no obstruir la ventilación, distancia mín. 50 cm de las superficies, no usar en exteriores
Mantenimiento y limpieza	Desconectar antes de limpiar; limpiar con un paño suave y seco; no usar disolventes
Piezas de repuesto y reparabilidad	Fusible reemplazable (mismo tipo y amperaje); ninguna pieza reparable por el usuario en el interior
Garantía	Limitada, consulte el sitio web de Chauvet para conocer las condiciones

Preguntas frecuentes - EVE P-130 RGB Chauvet

¿Cómo conectar el EVE P-130 RGB en modo DMX?

Use un cable DMX XLR de 3 pines para conectar la salida DMX del controlador a la entrada DMX del dispositivo. Ajuste la dirección de inicio a través del menú (d 1-512) según el modo de canales deseado (3, 4 o 9 canales).

¿Cómo usar el modo maestro/esclavo?

Conecte los dispositivos en serie a través de DMX. En el maestro, seleccione un programa automático o activado por sonido; en los esclavos, ajuste el modo DMX a la dirección 1 (o en modo esclavo según el manual). Todos los esclavos seguirán al maestro.

¿Puedo controlar el dispositivo de forma inalámbrica?

Sí, con el módulo D-Fi USB opcional de Chauvet. Conéctelo al puerto USB, ajuste el canal DIP y configure la dirección DMX. Atención: una vez conectado el módulo, el DMX por cable y los botones del panel están desactivados.

¿Cómo reemplazar el fusible?

Desconecte el dispositivo. Use un destornillador de cabeza plana para desenroscar el portafusibles. Reemplace el fusible fundido por un fusible del mismo tipo y amperaje. Vuelva a enroscar el portafusibles y reconecte.

¿Cuáles son las precauciones de seguridad importantes?

El dispositivo debe estar conectado a tierra. No mire directamente la fuente de luz. Instale a al menos 50 cm de las superficies, en un lugar ventilado. Temperatura ambiente máx. 40 °C. Use un cable de seguridad en caso de montaje en altura.

¿Cómo limpiar el dispositivo?

Siempre desconecte el dispositivo antes de limpiar. Use un paño suave y seco. No use productos abrasivos ni disolventes. Asegúrese de que las ranuras de ventilación no estén obstruidas.

¿Cuáles son los modos DMX disponibles?

El EVE P-130 RGB ofrece tres modos: 3 canales (Rojo, Verde, Azul), 4 canales (Atenuador + RGB), y 9 canales (Atenuador, RGB, macros, estroboscopio, programas, velocidad, sensibilidad, atenuación).

¿Cómo usar los programas automáticos?

En el menú, seleccione P-- y luego un programa del 1 al 4. Ajuste la velocidad (S-- de 1 a 100). También puede activar el modo activado por sonido (Snd) con sensibilidad ajustable (SenS de 0 a 100).

¿Puedo crear mis propios colores?

Sí, vaya al menú U-- y ajuste los valores de rojo (r), verde (g) y azul (b) de 0 a 255 para obtener el color deseado.

¿Qué hacer si el dispositivo no se enciende?

Verifique la alimentación eléctrica y el cable. Si el fusible está fundido, reemplácelo. Asegúrese de que el dispositivo no esté en modo de espera. Si el problema persiste, contacte al soporte de Chauvet.

MANUAL DE USUARIO EVE P-130 RGB Chauvet

La Guía de referencia rápida (GRR) del EVE P-130 RGB contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com ____ para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us ____ al final de este GRR para información de contacto.

Qué va incluido

• EVE P-130 RGB
- 2 lentes
- Marco de gel

• Cable de alimentación
• Guía de referencia rápida

Para empezar

Desembale su EVE P-130 RGB y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Para ver el máximo número de EVE P-130 RGB que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Con ayuda de un destornillador de cabeza plana, desatornille el portafusibles y extráigalo directamente.
3. Quite el fusible fundido del portafusibles y sustituya el fusible con otro del mismo tipo y categoría.
4. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

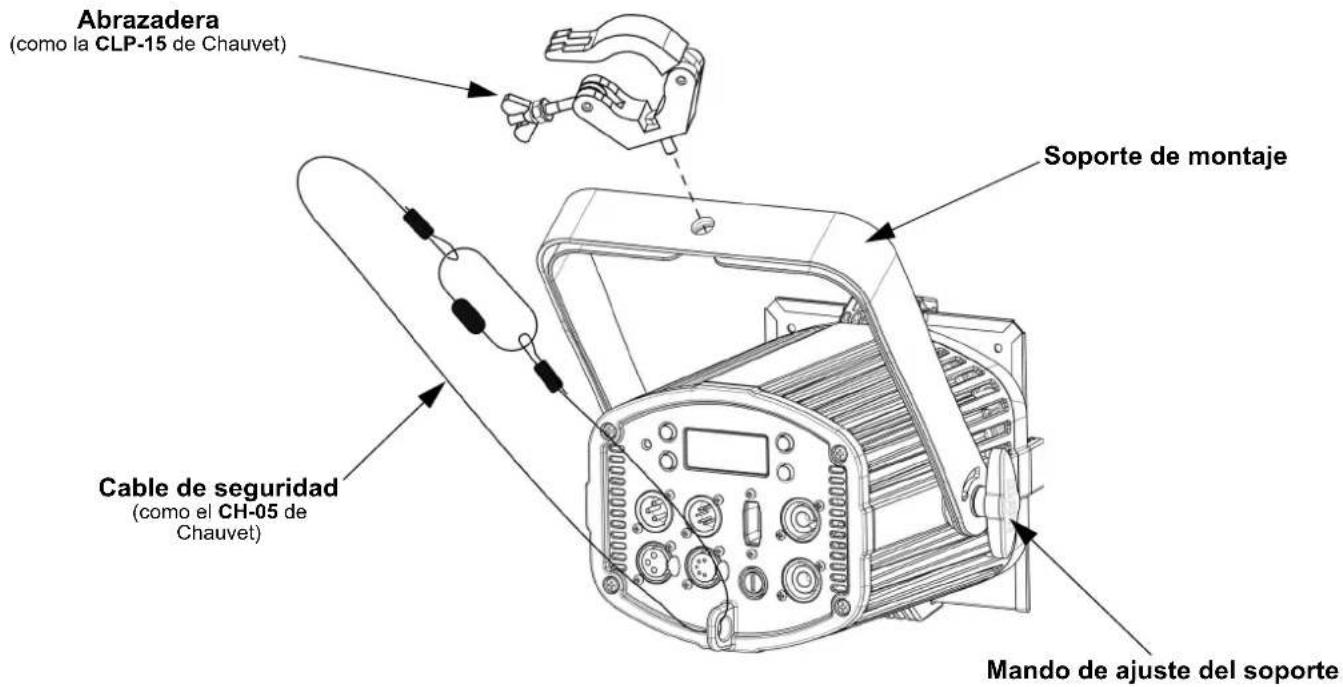

Diagrama de montaje

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles de programación Descripción
Modo DMX	3-CH d 1–512	Modo DMX de 3 canales
	4-CH d 1–512	Modo DMX de 4 canales
	9-CH d 1–512	Modo DMX de 9 canales
Colores estáticos	C--	C	1–18 Selecciona un color estático
Programas	P--	P	1–4 Selecciona programas automáticos 1–4
Velocidad	S--	S 1–100	Establece la velocidad del programa automático
Activado por sonido	Snd	Snd1–2	Selecciona programas activado por sonido
Sensibilidad	SenS	u 0–100	Ajustes de sensibilidad al sonido
Colores personalizados	U--	r 0–255	Colores estáticos personalizadosCombina rojo, verde y azul
		g 0–255
		b 0–255
Modo atenuador	dIM	OFF	Ajustes de velocidad de atenuador: desactivada, rápida, media o lenta
		dIM1
		dIM2
		dIM3
Temperatura	teMP	--	Muestra la temperatura actual del producto en °C

Enlace DMX

El EVE P-130 RGB puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 504.

Conexión Maestro/Esclavo

El EVE P-130 RGB usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conectividad D-Fi USB

El EVE P-130 RGB tiene la capacidad de convertirse en un receptor/transmisor

D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable y el control de pantalla manual/botones de menú no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Control de pantalla manual/Botones de menú

Valores DMX

9-CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0-100%
2 Rojo 000		⇔ 255 0-100%
3 Verde 000		⇔ 255 0-100%
4 Azul 000		⇔ 255 0-100%
5 Macros de color		000 ⇔ 015 Sin función
		016 ⇔ 255 Macros de color
6 Estroboscopio		000 ⇔ 015 Sin función
		016 ⇔ 255 Estroboscopio, lenta a rápida
7	Programas automáticos	000 ⇔ 031 Sin función
		032 ⇔ 063 0-100%
		064 ⇔ 095 100-0%
		096 ⇔ 127 100-0-100%
		128 ⇔ 159 Programa de fade de color
		160 ⇔ 191 Programa instantánea de 7 colores
		192 ⇔ 223 Programa instantánea de 18 colores
		224 ⇔ 249 Programa activa por sonido 1
		250 ⇔ 255 Programa activa por sonido 2
8	Velocidad de programa (cuando el C 7 está entre 032 ⇔ 223)	000 ⇔ 255 Velocidad de programa, lenta a rápida
	Sensibilidad al sonido (cuando el C 7 está entre 224 ⇔ 255)	000 ⇔ 010 Sensibilidad al sonido apagado
		011 ⇔ 255 Sensibilidad al sonido, bajo a alto
9 Modo atenuador		000 ⇔ 051 Ajuste de la velocidad del atenuador desde la pantalla
		052 ⇔ 101 Modo velocidad del atenuador apagado
		102 ⇔ 152 Modo velocidad del atenuador 1 rápida
		153 ⇔ 203 Modo velocidad del atenuador 2 intermedia
		204 ⇔ 255 Modo velocidad del atenuador 3 lenta

4-CH

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000	255 0–100%
2 Rojo 000	255 0–100%
3 Verde 000	255 0–100%
4 Azul 000	255 0–100%

3-CH

Canal Función Valor Porcentaje/Configuración
1 Rojo 000	255 0–100%
2 Verde 000	255 0–100%
3 Azul 000	255 0–100%
