Producttype	LED-effectlamp
Merk	Chauvet
Model	EVE P-130 RGB
Voeding	100-240 V AC, 50/60 Hz (universeel)
Vermogen	Niet gespecificeerd (raadpleeg het etiket)
Hoofdfuncties	DMX (3, 4, 9 kanalen), statische kleuren, automatische programma's (4), geluidsgeactiveerde programma's (2), master/slave, D-Fi USB
DMX-modi	3 kanalen (RGB), 4 kanalen (dimmer + RGB), 9 kanalen (dimmer + RGB + macro's + stroboscoop + programma's + snelheid + gevoeligheid + dimming)
Bedrijfstemperatuur	Max. 40 °C (104 °F)
Beschermingsgraad	IP20 (alleen binnengebruik)
Montage	Montagebeugel met stelgrepen, veiligheidskabel verplicht bij ophanging
Elektrische doorverbinding	Max. aantal doorverbonden projectoren afhankelijk van spanning (raadpleeg de handleiding)
Connectiviteit	Bekabelde DMX (XLR 3-pins), D-Fi USB (draadloos via optionele module)
Inhoud van de doos	Projector, 2 lenzen, gelatinehouder, stroomkabel, referentiehandleiding
Veiligheid	Aarding verplicht, stel de ogen niet bloot aan de lichtbron, ventilerende openingen niet blokkeren, min. 50 cm afstand tot oppervlakken, niet buitenshuis gebruiken
Onderhoud en reiniging	Ontkoppelen voor reiniging; reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Vervangbare zekering (zelfde type en stroomsterkte); geen door gebruiker te repareren onderdelen binnenin
Garantie	Beperkt, raadpleeg de Chauvet-website voor de voorwaarden

Veelgestelde vragen - EVE P-130 RGB Chauvet

Hoe sluit ik de EVE P-130 RGB aan in DMX-modus?

Gebruik een DMX XLR 3-pins kabel om de DMX-uitgang van de controller te verbinden met de DMX-ingang van het apparaat. Stel het startadres in via het menu (d 1-512) volgens de gewenste kanaalmodus (3, 4 of 9 kanalen).

Hoe gebruik ik de master/slave-modus?

Verbind de apparaten in serie via DMX. Op de master selecteert u een automatisch of geluidsactief programma; op de slaves stelt u de DMX-modus in op adres 1 (of in slave-modus volgens de handleiding). Alle slaves volgen de master.

Kan ik het apparaat draadloos bedienen?

Ja, met de optionele D-Fi USB-module van Chauvet. Sluit deze aan op de USB-poort, stel het DIP-kanaal in en configureer het DMX-adres. Let op: zodra de module is aangesloten, worden de bekabelde DMX en de knoppen op het paneel uitgeschakeld.

Hoe vervang ik de zekering?

Koppel het apparaat los. Gebruik een platte schroevendraaier om de zekeringhouder los te draaien. Vervang de defecte zekering door een zekering van hetzelfde type en stroomsterkte. Draai de zekeringhouder vast en sluit het apparaat weer aan.

Wat zijn de belangrijke veiligheidsmaatregelen?

Het apparaat moet geaard zijn. Kijk niet direct in de lichtbron. Installeer op minstens 50 cm afstand van oppervlakken, op een geventileerde plaats. Maximale omgevingstemperatuur 40 °C. Gebruik een veiligheidskabel bij ophanging.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen schurende producten of oplosmiddelen. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn.

Welke DMX-modi zijn beschikbaar?

De EVE P-130 RGB biedt drie modi: 3 kanalen (Rood, Groen, Blauw), 4 kanalen (Dimmer + RGB) en 9 kanalen (Dimmer, RGB, macro's, stroboscoop, programma's, snelheid, gevoeligheid, dimming).

Hoe gebruik ik de automatische programma's?

Selecteer in het menu P-- en vervolgens een programma van 1 tot 4. Stel de snelheid in (S-- van 1 tot 100). U kunt ook de geluidsactieve modus (Snd) inschakelen met instelbare gevoeligheid (SenS van 0 tot 100).

Kan ik mijn eigen kleuren maken?

Ja, ga naar het menu U-- en stel de waarden voor rood (r), groen (g) en blauw (b) in van 0 tot 255 om de gewenste kleur te krijgen.

Wat te doen als het apparaat niet aangaat?

Controleer de stroomvoorziening en de kabel. Als de zekering is doorgebrand, vervang deze dan. Zorg ervoor dat het apparaat niet in de slaapmodus staat. Als het probleem aanhoudt, neem dan contact op met de ondersteuning van Chauvet.

GEBRUIKSAANWIJZING EVE P-130 RGB Chauvet

Over deze handleiding

De EVE P-130 RGB Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.

- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.

- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• EVE P-130 RGB

- Stroomsnoer

- 2 lenzen

• Beknopte handleiding

• G e l F r a m e

Om te beginnen

Pak uw EVE P-130 RGB uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Voor het maximale aantal EVE P-130 RGB-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Gebruik een schroevendraaier met platte kop, maak de zekeringshouder los en trek hem er recht uit.
3. Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
4. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

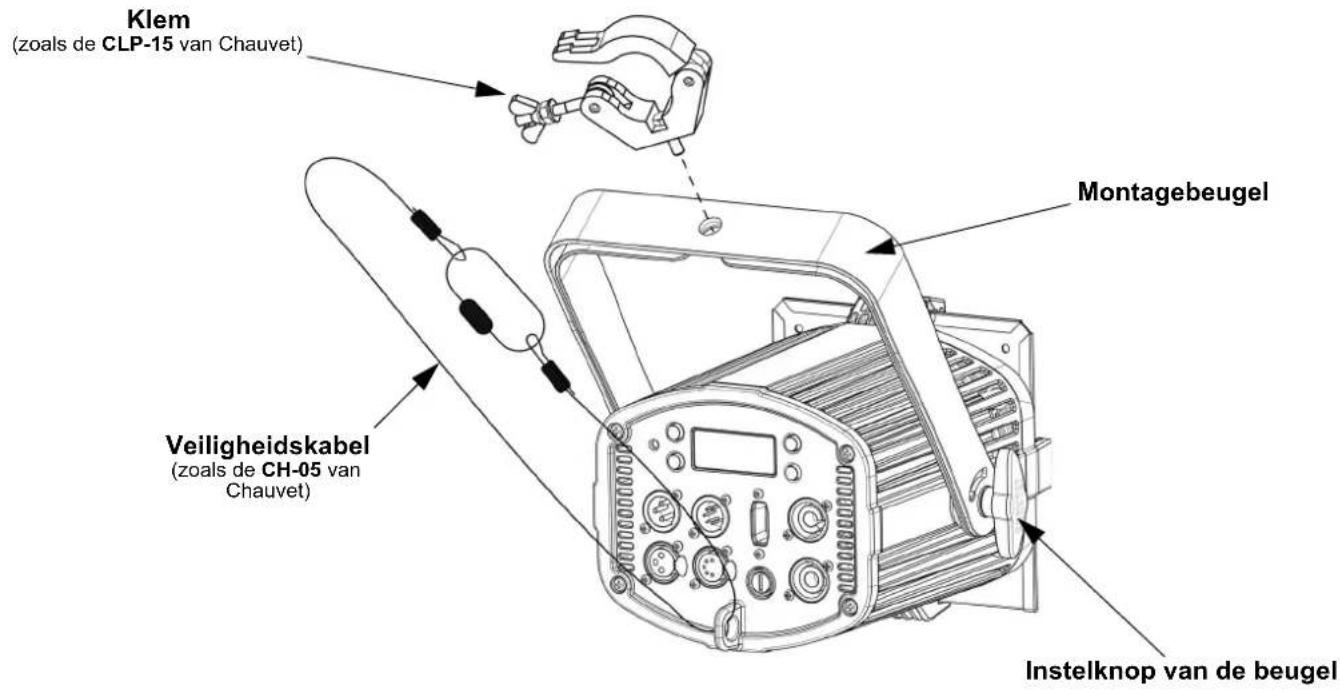

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Modus Programmeerniveaus Beschrijving
DMX-Modus	3-CH d 1–512 3-kanaals DMX-modus
	4-CH d 1–512 4-kanaals DMX-modus
	9-CH d 1–512 9-kanaals DMX-modus
Statische kleuren	C--	C	1–18 Statische kleuren
Programma's	P--	P 1–4	Automatische programma's 1–4
Snelheid	S--	S 1–100	Programmasnelheid
Geluidsactief	Snd	Snd1–2	Geluidsactieve programma
Geluids-gevoeligheid	SenS	u 0–100 Geluidsgevoeligheid
Aangepaste kleurenmenging	U--	r 0–255	Aangepaste statische kleurenCombineer rood, groen en blauw
		g 0–255
		b 0–255
Dimmer-snelheid	dIM	OFF	Instellingen dimmersnelheid: af, snel, midden of langzaam
		dIM1
		dIM2
		dIM3
Temperatuur	teMP	--	Geeft de huidige temperatuur in °C weer

DMX-koppeling

De EVE P-130 RGB kan met een DMX-regelaar werken, indien gekoppeld door seriële DMX-verbindingen. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 504.

Master/slave-verbinding

De EVE P-130 RGB maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

D-Fi USB-connectiviteit

De EVE P-130 RGB kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

WAARSCHUWING! NIETS anders dan een D-Fi USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening en menuknoppen zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. Handmatige digitale display/menuknoppen

DMX-waarden

9-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	255 0–100%
2 Rood 000	255 0–100%
3 Groen 000	255 0–100%
4 Blauw 000	255 0–100%
5 Kleurenmacro's	000 015 Geen functie
	016 255 Kleurenmacro's
6 Stroboscoop	000 015 Geen functie
	016 255 Langzaam tot snel-stroboscoop
7	Automatischeprogramma's	000 031 Geen functie
		032 063 0–100%
		064 095 100–0%
		096 127 100–0–100%
		128 159 Kleurfade-programma
		160 191 7-kleuren snap programma
		192 223 18-kleuren snap programma
		224 249 Geluidsactieve programma 1
		250 255 Geluidsactieve programma 2
8	Programmasnelheid(wanneer K 7 032 223 is)	000 255 Lage tot hoge snelheid
	Geluidsgevoeligheid(wanneer K 7 224 255is)	000 010 Gevoeligheid uit
		011 255 Lage tot hoge gevoeligheid
9 Dimmersnelheid	000 051 Dimmersnelheid ingesteld vanaf het display
	052 101 Dimmer snelheidsmodus uit
	102 152 Dimmer snelheidsmodus 1 snel
	153 203 Dimmer snelheidsmodus 2 middelhoog
	204 255 Dimmer snelheidsmodus 3 langzaam

4-CH

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000	255 0–100%
2 Rood 000	255 0–100%
3 Groen 000	255 0–100%
4 Blauw 000	255 0–100%

3-CH

Kanaal Functie Waarde Percentage/Instelling
1 Rood 000	255 0–100%
2 Groen 000	255 0–100%
3 Blauw 000	255 0–100%
