COLORado Solo Edge 3 - Lamp Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele LED-lamp
Merk	Chauvet
Model	COLORado Solo Edge 3
Voeding	100-240 V AC, 50/60 Hz (universeel)
Stroomverbruik	2,46 A (100 V), 2,03 A (120 V), 1,18 A (208 V), 1,06 A (230 V), 1,02 A (240 V)
Nominaal vermogen	Circa 244 W (bij 120 V)
Beschermingsgraad	IP65 (waterdicht en stofdicht)
Bedrijfstemperatuur	-20 °C tot 45 °C
Lichtbron	Meerkleurige LED (niet vervangbaar door gebruiker)
Functies	DMX-besturing, ingebouwd bedieningspaneel, solo-modus, master/slave-modus
Aansluitingen	XLR DMX ingang/uitgang, PowerCon IP65 ingang
Doorlusverbinding	Mogelijk, niet meer dan 12 A per circuit
Montage	Inclusief omega-beugels, bevestiging met haken (niet inbegrepen), gebruik een veiligheidskabel
Veiligheidsafstand	Niet kijken op minder dan 3,5 m; minimaal 50 cm van brandbare oppervlakken houden
Onderhoud	Loskoppelen voor reiniging; vervanging van zekering en lichtbron moet door een professional worden gedaan
Inhoud van de doos	Apparaat, PowerCon IP65 stroomkabel, DMX-kabel, Ethernet-kabel, stealth filter, 2 omega-beugels met schroeven, snelle referentiegids
Gebruik	Professioneel, binnen en buiten (met voorzorgsmaatregelen)
Garantie	Raadpleeg de verkoper of de fabrikant

Veelgestelde vragen - COLORado Solo Edge 3 Chauvet

Hoe installeer ik de COLORado Solo Edge 3?

Gebruik ten minste twee bevestigingspunten per apparaat met de meegeleverde omega-beugels. Monteer het product minimaal 50 cm van aangrenzende oppervlakken en gebruik een veiligheidskabel. Sluit de PowerCon IP65 stroomkabel en indien nodig de DMX-kabel aan.

Wat is de IP-beschermingsgraad van deze projector?

De COLORado Solo Edge 3 is geclassificeerd als IP65, waardoor hij bestand is tegen waterstralen en stof. Voor buitengebruik, gebruik ook stroom- en datakabels met IP65-classificatie.

Hoe stel ik het DMX-adres in?

Gebruik het bedieningspaneel aan de achterkant van het apparaat. Druk op de Menu-knop, navigeer met de pijltjes om het DMX-adres te selecteren en bevestig met Enter. Het adresbereik hangt af van de gekozen DMX-modus.

Kan ik dit product buitenshuis gebruiken?

Ja, dankzij de IP65-classificatie kan het tijdelijk buitenshuis worden gebruikt. Zorg ervoor dat alle connectoren ook IP65 zijn en dat het product niet wordt ondergedompeld of langdurig wordt blootgesteld aan extreme omstandigheden.

Hoe reinig ik de COLORado Solo Edge 3?

Koppel het apparaat altijd los voordat u het reinigt. Gebruik een droge of licht vochtige doek om de behuizing en lenzen schoon te maken. Gebruik geen oplosmiddelen of schurende producten.

Wat te doen als de zekering doorslaat?

Vervanging van de zekering moet worden uitgevoerd door een gekwalificeerde professional. Koppel het apparaat los en neem contact op met de fabrikant of een erkende service voor een geschikte vervangende zekering.

Wat is het maximale stroomverbruik?

De maximale stroom is ongeveer 2,46 A bij 100 V. Ga niet over 12 A op één circuit. Raadpleeg de stroomtabel in de handleiding voor de verschillende spanningen.

Heeft de projector een stroboscoopmodus?

Ja, zoals de meeste professionele LED-projectoren ondersteunt de COLORado Solo Edge 3 een stroboscoopeffect. Let op: knipperend licht kan epileptische aanvallen veroorzaken; respecteer de lokale wetten.

Hoe vervoer ik het product veilig?

Gebruik alleen de daarvoor bestemde handgrepen. Vermijd schokken en extreme temperaturen. Laat het product acclimatiseren als het in koude omstandigheden is opgeslagen voordat u het aansluit.

Waar kan ik de volledige handleiding vinden?

De volledige handleiding is gratis te downloaden op de website notice-facile.com of op de website van de fabrikant Chauvet. U kunt ook een vertaling in uw taal aanvragen.

GEBRUIKSAANWIJZING COLORado Solo Edge 3 Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de COLORado Solo Edge 3.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 3.5 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.
• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken of de zekering te vervangen.
• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van een product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 50 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen, of kabels beschadigd lijken.
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.

• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- Gebruik UITSLUITEND de handgrepen om dit product te dragen.

• De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum omgevingstemperatuur is -20 °C. Gebruik dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• COLORado Solo Edge 3
• Seetronic Powerkon IP65-netsnoer
• DMX-kabel en Ethernet-kabel

• Stealth-filter
• 2 omega-beugels met bevestigingselementen
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor COLORado Solo Edge 3 producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	2,46 A	2,03 A	1,18 A	1,06 A	1,02 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

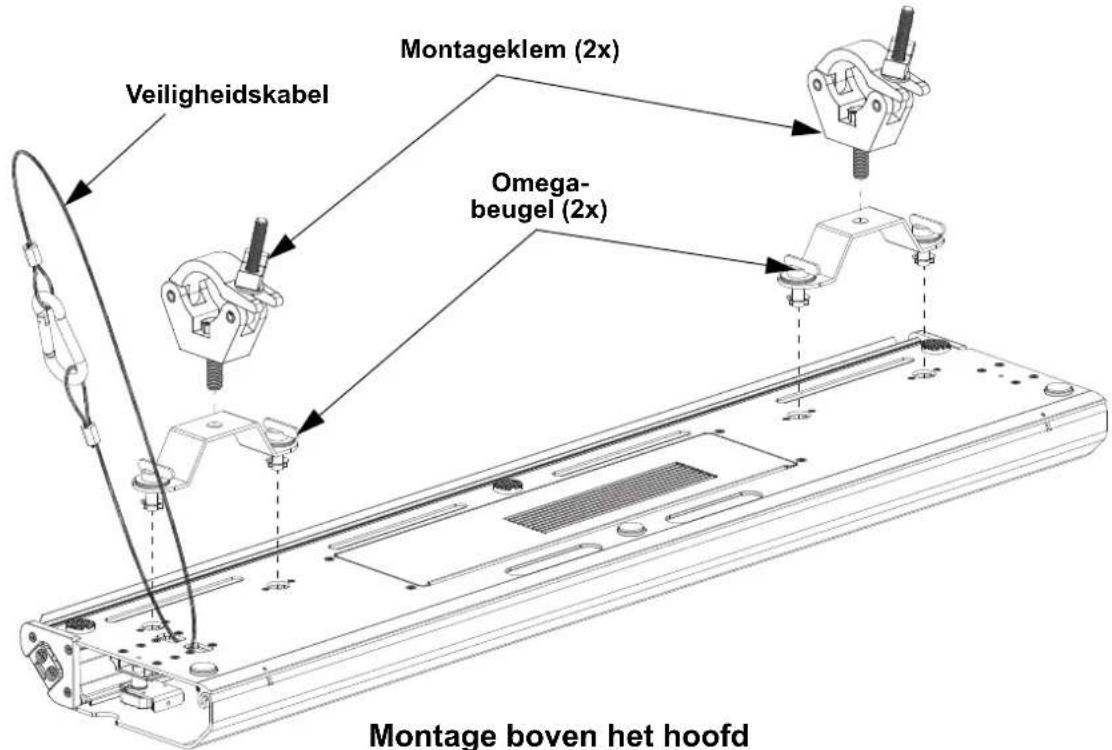

Montagediagram van het product

Beschrijving van bedieningspaneel

Knop	Naam Functie
		Hiermee verlaat u het huidige menu of de huidige functie
		Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
		Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
		Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
		Hiermee activeert of deactiveert u de Focus-modus: volledig uitgangsvermogen voor gemakkelijke focussing. Andere instellingen worden hierdoor niet veranderd
