Tipo di prodotto	Lampada LED a effetto
Marca	Chauvet
Modello	EVE P-130 RGB
Alimentazione	100-240 V CA, 50/60 Hz (universale)
Consumo	Non specificato (vedere l'etichetta)
Funzioni principali	DMX (3, 4, 9 canali), colori statici, programmi automatici (4), programmi attivati dal suono (2), master/slave, D-Fi USB
Modalità DMX	3 canali (RGB), 4 canali (dimmer + RGB), 9 canali (dimmer + RGB + macro + strobo + programmi + velocità + sensibilità + dimmer)
Temperatura di funzionamento	Max. 40 °C (104 °F)
Grado di protezione	IP20 (solo uso interno)
Montaggio	Staffa di montaggio con maniglie di regolazione, cavo di sicurezza obbligatorio in altezza
Collegamento elettrico	Numero max. di proiettori collegati in base alla tensione (vedere il manuale)
Connettività	DMX cablato (XLR 3 pin), D-Fi USB (senza fili tramite modulo opzionale)
Contenuto della confezione	Proiettore, 2 lenti, portagelatina, cavo di alimentazione, manuale di riferimento
Sicurezza	Messa a terra obbligatoria, non esporre gli occhi alla sorgente luminosa, non ostruire la ventilazione, distanza min. 50 cm dalle superfici, non utilizzare all'esterno
Manutenzione e pulizia	Scollegare prima della pulizia; pulire con un panno morbido e asciutto; non usare solventi
Pezzi di ricambio e riparabilità	Fusibile sostituibile (stesso tipo e amperaggio); nessun componente riparabile dall'utente all'interno
Garanzia	Limitata, consultare il sito Chauvet per le condizioni

Domande frequenti - EVE P-130 RGB Chauvet

Come collegare l'EVE P-130 RGB in modalità DMX?

Usare un cavo DMX XLR a 3 pin per collegare l'uscita DMX del controller all'ingresso DMX dell'apparecchio. Impostare l'indirizzo di partenza tramite il menu (d 1-512) in base alla modalità di canali desiderata (3, 4 o 9 canali).

Come usare la modalità master/slave?

Collegare gli apparecchi in serie tramite DMX. Sul master, selezionare un programma automatico o attivato dal suono; sugli slave, impostare la modalità DMX sull'indirizzo 1 (o in modalità slave secondo il manuale). Tutti gli slave seguiranno il master.

Posso controllare l'apparecchio senza fili?

Sì, con il modulo D-Fi USB opzionale di Chauvet. Collegarlo alla porta USB, impostare il canale DIP e configurare l'indirizzo DMX. Attenzione: una volta collegato il modulo, il DMX cablato e i pulsanti del pannello sono disattivati.

Come sostituire il fusibile?

Scollegare l'apparecchio. Usare un cacciavite a testa piatta per svitare il portafusibile. Sostituire il fusibile bruciato con un fusibile dello stesso tipo e amperaggio. Riavvitare il portafusibile e ricollegare.

Quali sono le precauzioni di sicurezza importanti?

L'apparecchio deve essere collegato a terra. Non guardare direttamente la sorgente luminosa. Installare ad almeno 50 cm dalle superfici, in un luogo ventilato. Temperatura ambiente max 40 °C. Usare un cavo di sicurezza in caso di montaggio in altezza.

Come pulire l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Usare un panno morbido e asciutto. Non usare prodotti abrasivi o solventi. Assicurarsi che le fessure di ventilazione non siano ostruite.

Quali sono le modalità DMX disponibili?

L'EVE P-130 RGB offre tre modalità: 3 canali (Rosso, Verde, Blu), 4 canali (Dimmer + RGB) e 9 canali (Dimmer, RGB, macro, strobo, programmi, velocità, sensibilità, dimmer).

Come usare i programmi automatici?

Nel menu, selezionare P-- e poi un programma da 1 a 4. Impostare la velocità (S-- da 1 a 100). È anche possibile attivare la modalità attivata dal suono (Snd) con sensibilità regolabile (SenS da 0 a 100).

Posso creare i miei colori?

Sì, andare nel menu U-- e impostare i valori di rosso (r), verde (g) e blu (b) da 0 a 255 per ottenere il colore desiderato.

Cosa fare se l'apparecchio non si accende?

Verificare l'alimentazione elettrica e il cavo. Se il fusibile è bruciato, sostituirlo. Assicurarsi che l'apparecchio non sia in modalità standby. Se il problema persiste, contattare il supporto Chauvet.

MANUALE UTENTE EVE P-130 RGB Chauvet

Informazioni sulla Guida

La Guida Rapida EVE P-130 RGB contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
  • NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• EVE P-130 RGB

• Cavo di alimentazione

• 2 l e n t i

- Guida Rapida

- Porta-gelatina

Per iniziare

Disimballare EVE P-130 RGB ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

Per il numero massimo di unità collegabili in cascata a 120 V oppure a 240 V, fare riferimento al Manuale Utente o alla targhetta collocata sul prodotto.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Utilizzando un giravite a testa piatta, allentare il portafusibile e tirarlo verso l'esterno.
3. Rimuovere il fusibile bruciato e sostituirlo con uno identico.
4. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

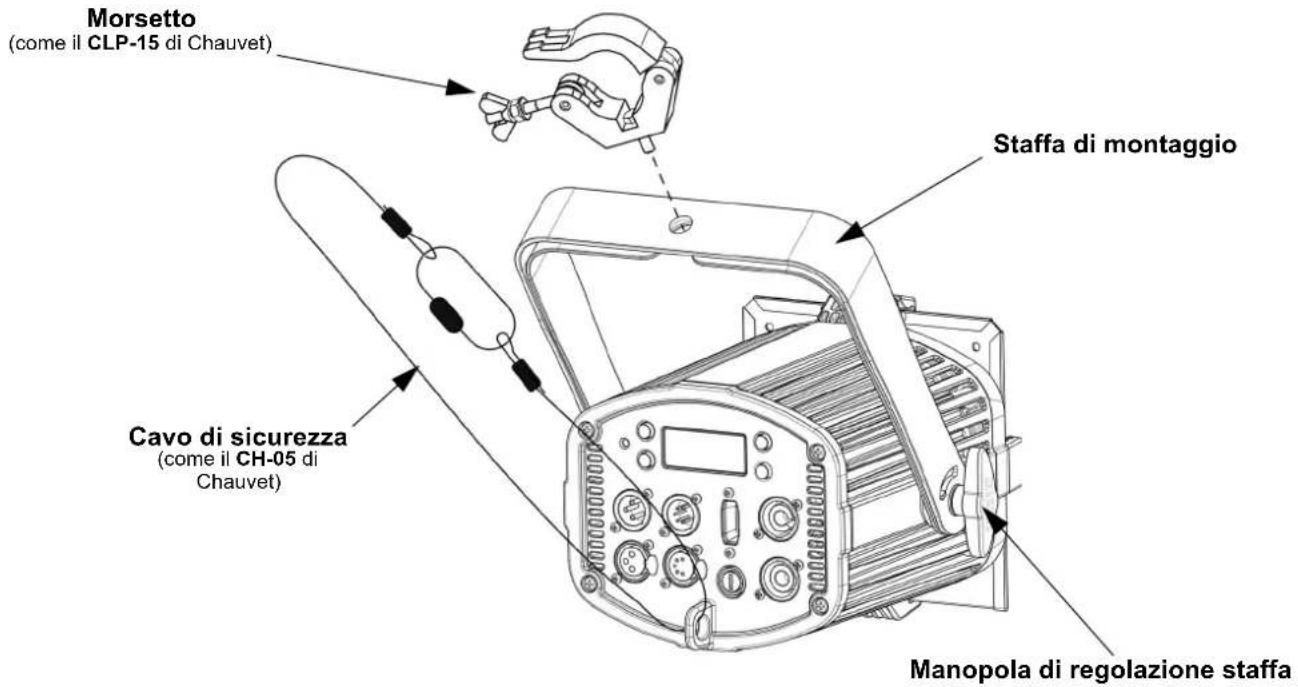

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Modalità Livelli di programmazione Descrizione
Modalità DMX	3-CH d 1–512 Modalità DMX 3 canali
	4-CH d 1–512 Modalità DMX 4 canali
	9-CH d 1–512 Modalità DMX 9 canali
Colori statici C-- C 1–18 Colori statici
Programmi	P--	P	1–4 Programmi automatici 1–4
Velocità	S--	S	1–100 Velocità programma
Attivati suono	Snd	Snd1–2	Programma attivati suono
Sensibilità sonora	SenS	u 0–100	Sensibilità sonora
Colori personalizzati	U--	r 0–255	Colori statici personalizzatiCombinazione di rosso, verde e blu
		g 0–255
		b 0–255
Modalità dimmer	dIM	OFF	Impostazioni velocità dimmer: disattivata, veloce, media e lento
		dIM1
		dIM2
		dIM3
Temperatura	teMP	--	Visualizza la temperatura attuale del prodotto in °C

Collegamento DMX

EVE P-130 RGB può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 504.

Collegamento Master/Slave

In modalità Master/Slave, EVE P-130 RGB utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Connettività D-Fi USB

EVE P-130 RGB può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato ed controllo manuale del display / pulsanti del menù non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Display digitale manuale / Pulsanti del menù

Valori DMX

9-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000		255 0–100%
2 Rosso 000		255 0–100%
3 Verde 000		255 0–100%
4 Blu 000		255 0–100%
5 Macro colore		000 015 Nessuna funzione
		016 255 Macro colore
6 Strobo		000 015 Nessuna funzione
		016 255 Stroboscopio, da lento a veloce
7 Programmi automatici		000 031 Nessuna funzione
		032 063 0–100%
		064 095 100–0%
		096 127 100–0–100%
		128 159 Programma di fade a colori
		160 191 Programma a snap a 7 colori
		192 223 Programma a snap a 18 colori
		224 249 Programma attivati suono 1
		250 255 Programma attivati suono 2
8	Velocità programma(in can. 7 è 032 223)	000 255 Da lento a veloce
	Sensibilità sonora (incan. 7 è 224 255)	000 010 Sensibilità disattivata
		011 255 Sensibilità minima-massima
9 Velocità dimmer		000 051 Velocità dimmer impostata da display
		052 101 Modalità dimmer disattivata
		102 152 Modalità velocità dimmer 1: veloce
		153 203 Modalità velocità dimmer 2: media
		204 255 Modalità velocità dimmer 3: lenta

4-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Dimmer 000		255 0–100%
2 Rosso 000		255 0–100%
3 Verde 000		255 0–100%
4 Blu 000		255 0–100%

3-CH

Canale	Funzione	Valore	Percentuale/Impostazione
1 Rosso 000		255 0–100%
2 Verde 000		255 0–100%
3 Blu 000		255 0–100%
