SlimPACK Q12 ILS - Lampada Chauvet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada DMX a LED
Marca	Chauvet
Modello	SlimPAR Q12 ILS
Alimentazione	100-240 VCA, 50/60 Hz (alimentazione universale)
Collegamento elettrico in cascata	Fino a 10 apparecchi a 120 V o 18 a 230 V
Fusibile	Sostituire con fusibile dello stesso tipo e amperaggio
Modalità DMX	4 canali, 9 canali
Modalità ILS	Integrazione nell'ecosistema Integrated Lighting System (brevetto in attesa)
Connettività	DMX cablato, D-Fi USB (senza fili), telecomando IRC-6
Programmi automatici	Inseguimento 4/19 colori, dissolvenza 19 colori, pulsazione
Modalità audio attiva	Inseguimento 4 o 19 colori con sensibilità regolabile
Colori statici	19 colori predefiniti + personalizzazione RVBA
Controllo	Menu digitale con pulsanti, IRC-6, DMX, D-Fi USB
Temperatura ambiente max	40 °C (104 °F)
Grado di protezione	IP20 (solo per uso interno)
Sicurezza	Utilizzare cavo di sicurezza, non esporre gli occhi alla sorgente luminosa, messa a terra obbligatoria
Montaggio	Staffa di montaggio orientabile, gancio e cinghia di sicurezza consigliati
Contenuto della confezione	Apparecchio, cavo di alimentazione, manuale di riferimento
Garanzia	Garanzia limitata, consultare il sito per condizioni complete
Manutenzione	Scollegare prima della pulizia, sostituire il fusibile se bruciato, non ostruire le fessure di ventilazione

Domande frequenti - SlimPACK Q12 ILS Chauvet

Come installare il SlimPAR Q12 ILS in altezza?

Utilizzare la staffa di montaggio fornita e fissare un gancio (es. CLP-15N Chauvet). Collegare sempre una cinghia di sicurezza (es. CH-05) per evitare la caduta. Assicurarsi di mantenere una distanza di almeno 50 cm dalle superfici adiacenti.

Come collegare l'apparecchio in DMX?

Utilizzare un cavo DMX standard per collegare l'ingresso DMX dell'apparecchio all'uscita del controller. Impostare l'indirizzo di partenza tramite il menu (4-Ch o 9-Ch). L'indirizzo massimo consigliato è 504.

Come sostituire il fusibile?

Scollegare l'apparecchio. Inserire un cacciavite a testa piatta nella fessura del portafusibile, sollevare il cappuccio, sostituire il fusibile bruciato con uno dello stesso tipo e amperaggio. Reinserire il portafusibile e ricollegare.

Come utilizzare i programmi automatici?

Accedere al menu P-- (programma automatico) e scegliere da P1 a P4 (inseguimento 4 colori, pulsazione, inseguimento 19 colori, dissolvenza 19 colori). Regolare la velocità in S-- da 1 a 100.

Come attivare il controllo a infrarossi IRC-6?

Nel menu, andare su SEr e impostare su 'on'. Puntare il telecomando IRC-6 verso il ricevitore dell'apparecchio. Assicurarsi che nessun modulo D-Fi USB sia collegato, poiché prenderebbe la priorità.

Come configurare la modalità ILS?

Impostare il menu in modalità iLS (iLS1-4). Utilizzare una connessione DMX e un modulo D-Fi USB per la comunicazione wireless con l'ecosistema ILS. Consultare il manuale completo per i dettagli.

Cosa fare se l'apparecchio non reagisce al suono?

Verificare che la modalità audio attiva (Snd) sia attivata (Snd1 o Snd2) e che la sensibilità (SEnS) sia sufficiente (u 0-100). Assicurarsi che la sorgente audio sia vicina al microfono.

Si possono collegare in cascata più apparecchi elettricamente?

Sì, è possibile collegare fino a 10 apparecchi a 120 V o 18 a 230 V. Utilizzare cavi di alimentazione adatti (venduti separatamente). Non superare mai questo limite.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti liquidi o abrasivi. Non soffiare polvere nelle fessure di ventilazione.

Cosa fare se l'apparecchio non si accende?

Verificare l'alimentazione e il cavo. Se il fusibile è bruciato, sostituirlo. Assicurarsi che l'interruttore automatico non sia scattato. Se il problema persiste, contattare un tecnico autorizzato.

MANUALE UTENTE SlimPACK Q12 ILS Chauvet

Informazioni sulla Guida

La Guida Rapida SlimPAR Q12 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.

Esclusione di responsabilità

Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

GARANZIA LIMITATA

PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.

Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.

Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.

Note di Sicurezza

Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
  • NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
  • NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
  • Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
• Sostituire il fusibile con un altro dello stesso tipo e classe.
• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
  • Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

Contatti

Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.

Che cosa è incluso

• SlimPAR Q12 ILS
  • Cavo di alimentazione
• Guida Rapida

Per iniziare

Disimballare SlimPAR Q12 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

Alimentazione CA

Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.

Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.

Collegamento

È possibile collegare fino a 10 prodotti SlimPAR Q12 ILS a 120 V o 18 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.

Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.
2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.
4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

Montaggio

Prima di montare l'unità, leggere le Note di Sicurezza.

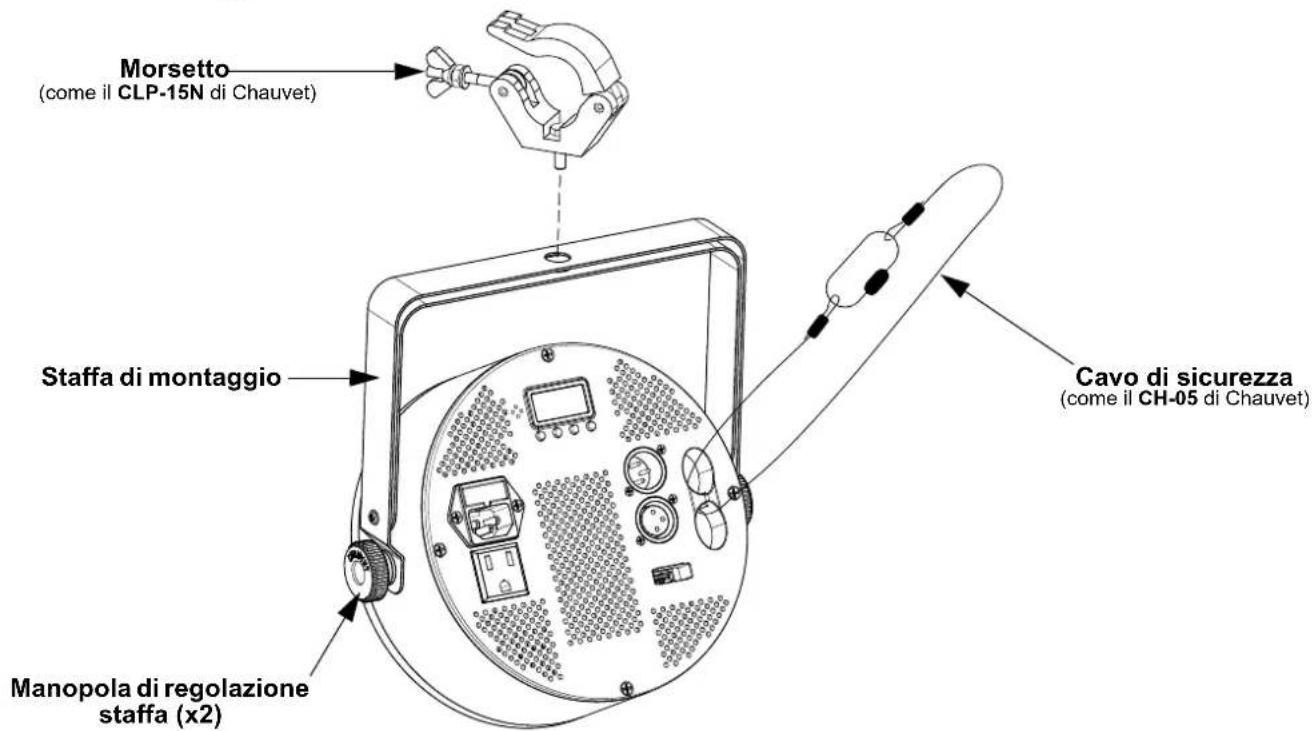

Schema di montaggio

Descrizione del pannello di controllo

Pulsante Funzione
	Consente di uscire dal menù o dalla funzione corrente
	Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione
	Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione
	Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata

Mappa menu

Fare riferimento alla pagina del prodotto SlimPAR Q12 ILS su www.chauvetdj.com per la mappa dei menu più recente.

Livello principale	Livelli di programmazione	Descrizione
4-Ch d 1-509 Modalità DMX 4 canali
9-Ch d 1-504 Modalità DMX 9 canali
iLS iLS1-4 Imposta la modalità ILS
C-- (colore statico)	C 1-19	1: Rosso 5: Ciano 9: Lime 13: Verde 16: Celeste2: Verde 6: Magenta 10: Lavanda 17: schiuma di mare Giallo chiaro3: Blu 7: Giallo 11: Cielo 14: Salmone 18: Pesca4: Ambra 8: Arancio 12: Rosa caldo 15: Rosa 19: Bianco
P-- (programma automatico)	P 1	Cambio a 4 colori
	P 2	Impulso a 4 colori
	P 3	Cambio a 19 colori
	P 4	Dissolvenza a 4 colori
S--	S. 1-100	Velocità del programma automatico
Snd(attivazione sonore)	Snd1	Cambio a 4 colori
	Snd2	Cambio a 19 colori
SEnS	u 0-100 Sensibilità sonora
u-- (colore personalizzato)	r. 0-255	Combinazione di rosso, verde, blu e ambra per un colore statico personalizzato
	G. 0-255
	b. 0-255
	A. 0-255
diN (velocità dimmer)	oFF	Impostazioni velocità dimmer
	diN1
	diN2
	diN3
SEr (Infrarosso)	oFF	Attivazione/disattivazione controllo a infrarossi
	on

Collegamento DMX

SlimPAR Q12 ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.

Indirizzo iniziale

Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 504.

Collegamento Master/Slave

In modalità Master/Slave, SlimPAR Q12 ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.

Collegamento ILS

SlimPAR Q12 ILS usa il collegamento dati DMX e l'USB D-Fi per la connessione wireless al sistema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di SlimPAR Q12 ILS in modalità ILS, fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.

IRC-6

SlimPAR Q12 ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com.

Connettività D-Fi USB

SlimPAR Q12 ILS può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente.

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi.

Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

1. D-Fi USB
2. DMX cablato
3. Telecomando IRC-6
4. Display digitale manuale / Pulsanti del menù

Valori DMX

4-Ch	9-Ch	Funzione	Valore	Percentuale/Impostazione
1 1 Rosso 000 ⇔ 255 0–100%
2	2	Verde	000 ⇔ 255	0–100%
3	3	Blu	000 ⇔ 255	0–100%
4	4	Ambra	000 ⇔ 255	0–100%
-	5	M a c	000 ⇔ 015 Nessuna funzione016 ⇔ 255 Macro colori	I o r i
-	6	Stroboscopio(in Can. 7 é 000 ⇔ 031)	000 ⇔ 015 Nessuna funzione
			016 ⇔ 255	Stroboscopio, da lento a veloce
		Velocità programma(in Can. 7 é 032 ⇔ 223)	000 ⇔ 255	Velocità programma, da lento a veloce
		Sensibilità sonora(in Can. 7 é 224 ⇔ 255)	000 ⇔ 010	Sensibilità sonora disattivata
			011 ⇔ 255	Sensibilità sonora, da basso ad alto
- 7 Programma			000 ⇔ 031 Nessuna funzione
			032 ⇔ 063	Effetto impulso, 0–100% (se i Can. 1-4 sono attivi)
			064 ⇔ 095	Effetto impulso, 100–0% (se i Can. 1-4 sono attivi)
			096 ⇔ 127	Effetto impulso, 100–0–100% (se i Can. 1-4 sono attivi)
			128 ⇔ 159	Dissolvenza automatico
			160 ⇔ 191	Cambio automatico a 4 colori
			192 ⇔ 223	Cambio automatico a 19 colori
			224 ⇔ 255	Cambio attivazione sonore a 19 colori
- 8 Dimmer		000 ⇔	255 0–100%
- 9 Velocità dimmer			000 ⇔ 051	Velocità dimmer impostata da display
			052 ⇔ 101	Modalità dimmer disattivata
			102 ⇔ 152	Modalità velocità dimmer 1 (veloce)
			153 ⇔ 203	Modalità velocità dimmer 2 (media)
			204 ⇔ 255	Modalità velocità dimmer 3 (lenta)
