BEDIENUNGSANLEITUNG SlimPACK Q12 ILS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des SlimPAR Q12 ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• SlimPAR Q12 ILS
• Netzkabel
• Schnellanleitung

Start

Packen Sie Ihren SlimPAR Q12 ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 10 SlimPAR Q12 ILS-Produkte mit 120 V oder 18 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

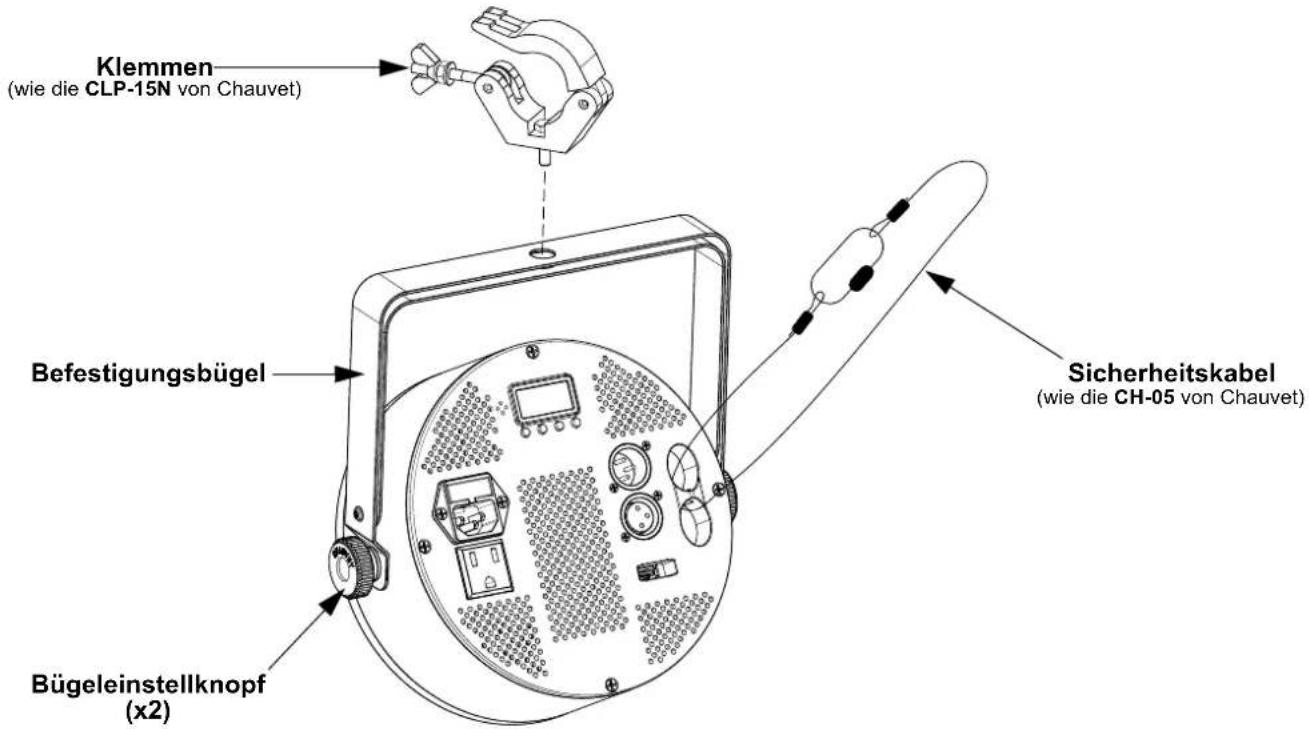

Montageansicht

Klemmen (wie die CLP-15N von Chauvet) Befestigungsbügel Sicherheitskabel (wie die CH-05 von Chauvet) Bügeleinstellknopf (x2)

Beschreibung des Bedienfelds

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen
	Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der SlimPAR Q12 ILS-Produktseite unter www.chauvetdj.com.

Hauptebene	Programmierebenen Beschreibung
4-Ch d 1-509 4-Kanal DMX-Modus
9-Ch d 1-504 9-Kanal DMX-Modus
iLS iLS1-4 Stellt den ILS-Modus fest
C--(Statische Farbe)	C 1-19	1: Rot 5: Kobaltblau 9: Neongrün 13: Meergrün 17: Hellgelb2: Grün 6: Magentarot 10: Lavendel 14: Lachsrosa 18: Pfirsich3: Blau 7: Gelb 11: Himmelblau 15: Pink 19: Weiß4: Bernstein 8: Orange 12: Heißes Rosa 16: Taubenblau
P--(Automatische Programme)	P 1	4-Farben Snap
	P 2	4-Farben Pulse
	P 3	19-Farben Snap
	P 4	19-Farben Blend
S--	S. 1-100	Automatische Programmgeschwindigkeit
Snd (Musiksteuerung)	Snd1	4-Farben Snap
	Snd2	19-Farben Snap
SEnS	u 0-100 Musikempfindlichkeit
u--(Benutzer-definierte Farben)	r. 0-255	Kombiniert rot, grün, blau und bernsteinfarben für eine Benutzerdefinierte statische Farbe
	G. 0-255
	b. 0-255
	A. 0-255
diN(Dimmer-geschwind-igkeit)	oFF	Stellt die Dimmergeschwindigkeit ein
	diN1
	diN2
	diN3
SEr(Infrarot)	oFF	Aktiviert/deaktiviert Infrarotsteuerung
	on

DMX-Verbindung

Der SlimPAR Q12 ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 504.

Master/Slave-Schaltung

Der SlimPAR Q12 ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der SlimPAR Q12 ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Okosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des SlimPAR Q12 ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

IRC-6

Der SlimPAR Q12 ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Weitere Informationen zur IRC-6 oder herunterladbare Anweisungen finden Sie unter www.chauvetdj.com.

D-Fi USB Konnektivität

Der SlimPAR Q12 ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein. Weitere Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb mit D-Fi USB finden Sie im Benutzerhandbuch.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menüschaltflächen

DMX-Werte

4-Ch	9-Ch	Funktion	Wert	Prozent/Einstellung
1 1 Rot 000 ⇌	255 0–100%
2 2 Grün 000 ⇌	255 0–100%
3 3 Blau 000 ⇌	255 0–100%
4	4	Bernsteinfarben	000 ⇌ 255	0–100%
-5 Farbmakros			000 ⇌ 015 Keine Funktion
			016 ⇌ 255 Farbmakros
-	6	Stroboskop (wenn K. 7 ist 000 ⇌ 031)	000 ⇌ 015 Keine Funktion
			016 ⇌ 255	Stroboskop, langsam bis schnell
		Programmgeschwindigkeit (wenn K. 7 ist 032 ⇌ 223)	000 ⇌ 255	Programmgeschwindigkeit, langsam bis schnell
		Musikempfindlichkeit (wenn K. 7 ist 224 ⇌ 255)	000 ⇌ 010	Musikempfindlichkeit aus
			011 ⇌ 255	Musikempfindlichkeit, niedrig bis hoch
-7 Programm			000 ⇌ 031 Keine Funktion
			032 ⇌ 063	Pulse-Effekt, 0–100% (wenn K. 1-4 aktiv sind)
			064 ⇌ 095	Pulse-Effekt, 100–0% (wenn K. 1-4 aktiv sind)
			096 ⇌ 127	Pulse-Effekt, 100–0–100% (wenn K. 1-4 aktiv sind)
			128 ⇌ 159	Automatische Fade
			160 ⇌ 191	Automatische 4-Farben Snap
			192 ⇌ 223	Automatische 19-Farben Snap
			224 ⇌ 255	Musiksteuerung 19-Farben Snap
-8 Dimmer 000 ⇌	255 0–100%
-9 Dimmergeschwindigkeit			000 ⇌ 051	Dimmergeschwindigkeit von Anzeige eingestellt
			052 ⇌ 101	Dimmergeschwindigkeits-Modus aus
			102 ⇌ 152	Dimmergeschwindigkeits-Modus 1 (schnell)
			153 ⇌ 203	Dimmergeschwindigkeits-Modus 2 (mittelschnell)
			204 ⇌ 255	Dimmergeschwindigkeits-Modus 3 (langsam)
