Type de produit	Lampe DMX à LED
Marque	Chauvet
Modèle	SlimPAR Q12 ILS
Alimentation	100-240 VCA, 50/60 Hz (alimentation universelle)
Chaînage électrique	Jusqu'à 10 appareils à 120 V ou 18 à 230 V
Fusible	Remplacement par fusible de même type et ampérage
Modes DMX	4 canaux, 9 canaux
Mode ILS	Intégration dans l'écosystème Integrated Lighting System (brevet en instance)
Connectivité	DMX filaire, D-Fi USB (sans fil), télécommande IRC-6
Programmes automatiques	Accroche 4/19 couleurs, fondu 19 couleurs, pulsation
Mode son actif	Accroche 4 ou 19 couleurs avec sensibilité réglable
Couleurs statiques	19 couleurs prédéfinies + personnalisation RVBA
Contrôle	Menu digital avec boutons, IRC-6, DMX, D-Fi USB
Température ambiante max	40 °C (104 °F)
Indice de protection	IP20 (usage intérieur uniquement)
Sécurité	Utiliser câble de sécurité, ne pas exposer les yeux à la source lumineuse, mise à la terre obligatoire
Montage	Support de montage orientable, crochet et élingue de sécurité recommandés
Contenu de l'emballage	Appareil, cordon d'alimentation, manuel de référence
Garantie	Garantie limitée, voir site pour conditions complètes
Entretien	Débrancher avant nettoyage, remplacer fusible si grillé, ne pas obstruer les fentes de ventilation

FOIRE AUX QUESTIONS - SlimPACK Q12 ILS Chauvet

Comment installer le SlimPAR Q12 ILS en hauteur ?

Utilisez le support de montage fourni et fixez un crochet (ex. CLP-15N Chauvet). Attachez toujours une élingue de sécurité (ex. CH-05) pour éviter la chute. Veillez à respecter une distance d'au moins 50 cm des surfaces adjacentes.

Comment connecter l'appareil en DMX ?

Utilisez un câble DMX standard pour relier l'entrée DMX de l'appareil à la sortie du contrôleur. Réglez l'adresse de départ via le menu (4-Ch ou 9-Ch). L'adresse max recommandée est 504.

Comment remplacer le fusible ?

Débranchez l'appareil. Insérez un tournevis à tête plate dans la fente du porte-fusible, soulevez le capuchon, remplacez le fusible grillé par un fusible de même type et ampérage. Replacez le porte-fusible et rebranchez.

Comment utiliser les programmes automatiques ?

Accédez au menu P-- (programme automatique) et choisissez P1 à P4 (accroche 4 couleurs, pulsation, accroche 19 couleurs, fondu 19 couleurs). Réglez la vitesse dans S-- de 1 à 100.

Comment activer le contrôle infrarouge IRC-6 ?

Dans le menu, allez dans SEr et réglez sur 'on'. Pointez la télécommande IRC-6 vers le récepteur de l'appareil. Assurez-vous qu'aucun module D-Fi USB n'est branché, car il prendrait la priorité.

Comment configurer le mode ILS ?

Réglez le menu en mode iLS (iLS1-4). Utilisez une connexion DMX et un module D-Fi USB pour la communication sans fil avec l'écosystème ILS. Consultez le manuel complet pour les détails.

Que faire si l'appareil ne réagit pas au son ?

Vérifiez que le mode son actif (Snd) est activé (Snd1 ou Snd2) et que la sensibilité (SEnS) est suffisante (u 0-100). Assurez-vous que la source audio est à proximité du micro.

Peut-on chaîner plusieurs appareils électriquement ?

Oui, vous pouvez connecter jusqu'à 10 appareils à 120 V ou 18 à 230 V. Utilisez des cordons d'alimentation adaptés (vendus séparément). Ne dépassez jamais cette limite.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne soufflez pas de poussière dans les fentes de ventilation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation et le câble. Si le fusible est grillé, remplacez-le. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien agréé.

MODE D'EMPLOI SlimPACK Q12 ILS Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du SlimPAR Q12 ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
  • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.

- La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.

- Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.

- Ne connectez jamais cet appareil à un variateur ou un rhéostat.

- Lors du remplacement du fusible, utilisez le même type et le même ampérage.

- Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.

- La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

- En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.

- NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• SlimPAR Q12 ILS
  • Cordon d'alimentation
  • Manuel de Référence

Préalable

Déballez votre SlimPAR Q12 ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chainage électrique

Il est possible connecter jusqu'à 10 SlimPAR Q12 ILS à 120 V ou 18 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

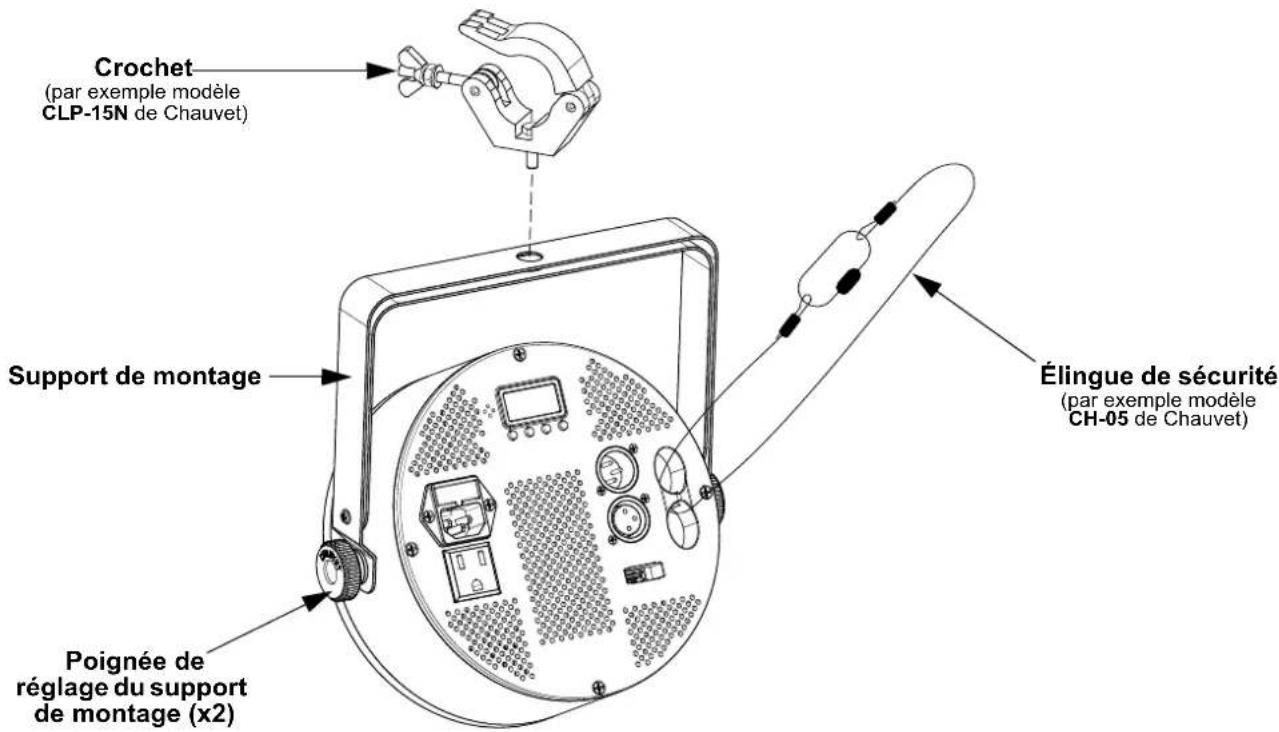

Schéma de montage

Crochet (par exemple modèle CLP-15N de Chauvet) Support de montage Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Poignée de réglage du support de montage (x2)

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit SlimPAR Q12 ILS sur www.chauvetdj.com pour la dernière carte des menu.

Niveau Principal	Étapes de programmation	Description
4-Ch d 1-509 Mode DMX à 4 canaux
9-Ch d 1-504 Mode DMX à 9 canaux
iLS iLS1-4 Définit le mode ILS
C-- (Couleur statique)	C 1-19	1: Rouge 5: Cyan 9: Vert lime 13: Vert d'eau 17: Jaune vif2: Vert 6: Magenta 10: Lavande 14: Saumon 18: Pêche3: Bleu 7: Jaune 11: Bleu ciel 15: Rose 19: Blanc4: Ambre 8: Orange 12: Rose chaud 16: Bleu poudré
P-- (Programme automatique)	P 1	Accroche à 4 couleurs
	P 2	Pulsation à 4 couleurs
	P 3	Accroche à 19 couleurs
	P 4	Fondu à 19 couleurs
S--	S. 1-100	Vitesse de programme automatique
Snd (Son actif)	Snd1	Accroche à 4 couleurs
	Snd2	Accroche à 19 couleurs
SEnS	u 0-100 Sensibilité	au son
u-- (Couleur personnalisée)	r. 0-255	Combinaison de rouge, vert, bleu et ambre pour une couleur statique personnalisée
	G. 0-255
	b. 0-255
	A. 0-255
diN (Vitesse de gradateur)	oFF	Paramétrage de vitesse de gradateur
	diN1
	diN2
	diN3
SEr (Infrarouge)	oFF	Activer ou désactiver le contrôle infrarouge
	on

Chainage DMX

Le SlimPAR Q12 ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 504.

Connexion maître/esclave

Le SlimPAR Q12 ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connexion ILS

Le SlimPAR Q12 ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l'écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d'informations sur la configuration du SlimPAR Q12 ILS en mode ILS, veuillez vous référer au manuel d'utilisation disponible sur www.chauvetdj.com.

IRC-6

Le SlimPAR Q12 ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Connectivité D-Fi USB

Le SlimPAR Q12 ILS peut se transformer en récepteur/émetteur D-Fi sans fil avec l'utilisation du module D-Fi USB de CHAUVET DJ. Il suffit de régler l'interrupteur DIP sur le canal réception/émission, de brancher le module sur le port USB et de paramétrer la personnalité et l'adresse DMX de l'appareil. Vous trouverez davantage d'instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX dans le manuel d'utilisation.

ATTENTION ! NE branchez QUE des appareils D-Fi USB sur le port USB. Le non respect de cette consigne peut endommager l'appareil.

Une fois branché, le module D-Fi USB prendra le contact de l'appareil. Le DMX filaire, le contrôle manuel de l'affichage, les boutons du menu et l'IRC-6 seront indisponibles jusqu'à ce que vous débranchiez le module D-Fi USB. Les niveaux de priorité sont comme suit :

1. Module D-Fi USB
2. DMX filaire
3. Télécommande sans-fil IRC-6
4. Affichage digitale manuel / boutons du menu

Valeurs DMX

4-Ch	9-Ch	Fonction	Valeur	Pourcentage/Paramétrage
1 1 Rouge 000 ⇌ 255 0–100%
2 2 Vert 000 ⇌ 255 0–100%
2 3 Bleu 000 ⇌ 255 0–100%
4	4	Ambre	000 ⇌ 255	0–100%
-5 Macros de couleurs			000 ⇌ 015 Pas de fonction
			016 ⇌ 255 Macros de couleurs
-	6	Stroboscope(lorsque C. 7 est 000 ⇌ 031)	000 ⇌ 015 Pas de fonction
			016 ⇌ 255 Stroboscope, lente à rapide
		Vitesse du programme(lorsque C. 7 est 032 ⇌ 223)	000 ⇌ 255 Vitesse du programme, lente à rapide
		Sensibilité au son(lorsque C. 7 est 224 ⇌ 255)	000 ⇌ 010 Sensibilité au son éteint
			011 ⇌ 255 Sensibilité au son, basse à élevée
-7 Programme			000 ⇌ 031 Pas de fonction
			032 ⇌ 063 Effet de pulsation, 0–100% (lorsque C. 1-4 sont actifs)
			064 ⇌ 095 Effet de pulsation, 100–0% (lorsque C. 1-4 sont actifs)
			096 ⇌ 127 Effet de pulsation, 100–0–100% (lorsque C. 1-4 sont actifs)
			128 ⇌ 159 Fondu automatique
			160 ⇌ 191 Accroche automatique à 4 couleurs
			192 ⇌ 223 Accroche automatique à 19 couleurs
			224 ⇌ 255 Accroche son actif à 19 couleurs
-8 Gradateur		000 ⇌	255 0–100%
-9 Vitesse de gradateur			000 ⇌ 051 Vitesse de gradation réglée depuis l'affichage
			052 ⇌ 101 Arrêt du mode de vitesse de gradation
			102 ⇌ 152 Mode 1 de vitesse de gradation (rapide)
			153 ⇌ 203 Mode 2 de vitesse de gradation (moyen)
			204 ⇌ 255 Mode 3 de vitesse de gradation (lent)
